CVPR2020: Deep Unfolding Network for Image Super-Resolution

论文地址：https://arxiv.org/pdf/2003.10428.pdf

作者认为，基于模型（model-based）的方法适合处理不同的尺寸，模糊核和噪声水平的单张图像的超分辨率问题。相比之下，基于学习的方法（learning-based）普遍缺少这种灵活性。这篇文章结合了基于模型和基于学习的两种方法，提出了一种端到端的unfolding network：USRNet（deep unfolding superresolution network）。

Contribution:

USRNet是第一个尝试处理经典退化模型与不同的尺度因子，模糊内核和噪声水平通过一个单一的端到端训练模型。
为弥合基于模型方法和基于学习的方法之间的差距提供了途径。
本质上强加了一个降级约束(即，估计的HR图像应符合退化过程)和一个先验约束(即，估计的HR图像应该具有自然特征)上的解决方案。
在不同退化设置的LR图像上表现良好，显示了巨大的实际应用潜力。

Contribution理解：
第一点和第三点可以认为是model-based带来的优势。
第二点解读：
我们知道，常规的迭代算法通常可以分为一些子问题进行求解，然后通过若干次迭代进行更新。这篇文章的套路就是把每次迭代变成神经网络的一层，将多次迭代的过程变成神经网络的若干个层。每个子问题的求解，在神经网络里就变成一层网络里的一个子模块。这也是model-based问题用learning-based框架来解决的常见方法。

理解了第二点，整个网络结构就呼之欲出了：

这种combined learning-based和model-based网络的本质通常在于将iteration algorithm 通过unfolding 的方式变成神经网络，可以通过backward使得算法中handcraft的参数变的learnable。这种网络让我想起，2018年ISTA-Net文章就提到过类似的unfolding方法(见下图)，当然这种思想都是通用的。

然后就是本文具体每一层的子模块了。既然是model-based的subproblem，往往就是建模型-建立子问题-求解子问题-改成网络子模块四步。

本文也不例外。

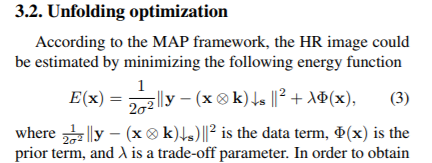

首先，图像恢复模型，数据项，正则项：

第二，建立子问题。 数据项，先验项分别求解，自然分成了两个子问题。

两个子问题当然就对应上面网络里每一层的两个子模块了。

第三，求解子问题。 就是解决（5）(6）两个式子。
1.更新 $z$ （数据项）: 文章采用频域fft解法。

2.更新 $x$ (先验项): 通常和先验有关，文章里写的很少（就三行）：从贝叶斯的角度来看，它实际上对应于某个噪声水平的去噪问题。

第四，子问题变成网络的子模块。
1. $z$ （数据项）子模块Data module:

torch.rfft函数不太常见。（数据项）子模块结构如下：

class DataNet(nn.Module):
    def __init__(self):
        super(DataNet, self).__init__()

    def forward(self, x, FB, FBC, F2B, FBFy, alpha, sf):
        FR = FBFy + torch.rfft(alpha*x, 2, onesided=False)
        x1 = cmul(FB, FR)
        FBR = torch.mean(splits(x1, sf), dim=-1, keepdim=False)
        invW = torch.mean(splits(F2B, sf), dim=-1, keepdim=False)
        invWBR = cdiv(FBR, csum(invW, alpha))
        FCBinvWBR = cmul(FBC, invWBR.repeat(1, 1, sf, sf, 1))
        FX = (FR-FCBinvWBR)/alpha.unsqueeze(-1)
        Xest = torch.irfft(FX, 2, onesided=False)

        return Xest

可以看出，这部分和频域fft解法是对应的，每层都有训练参数 $\alpha$

2. $x$ （先验项）子模块Prior Module:基于U-Net和Residual block的去噪，用来handle various noise levels via a single model。

放代码：

class ResUNet(nn.Module):
    def __init__(self, in_nc=4, out_nc=3, nc=[64, 128, 256, 512], nb=2, act_mode='R', downsample_mode='strideconv', upsample_mode='convtranspose'):
        super(ResUNet, self).__init__()

        self.m_head = B.conv(in_nc, nc[0], bias=False, mode='C')

        # downsample
        if downsample_mode == 'avgpool':
            downsample_block = B.downsample_avgpool
        elif downsample_mode == 'maxpool':
            downsample_block = B.downsample_maxpool
        elif downsample_mode == 'strideconv':
            downsample_block = B.downsample_strideconv
        else:
            raise NotImplementedError('downsample mode [{:s}] is not found'.format(downsample_mode))

        self.m_down1 = B.sequential(*[B.ResBlock(nc[0], nc[0], bias=False, mode='C'+act_mode+'C') for _ in range(nb)], downsample_block(nc[0], nc[1], bias=False, mode='2'))
        self.m_down2 = B.sequential(*[B.ResBlock(nc[1], nc[1], bias=False, mode='C'+act_mode+'C') for _ in range(nb)], downsample_block(nc[1], nc[2], bias=False, mode='2'))
        self.m_down3 = B.sequential(*[B.ResBlock(nc[2], nc[2], bias=False, mode='C'+act_mode+'C') for _ in range(nb)], downsample_block(nc[2], nc[3], bias=False, mode='2'))

        self.m_body  = B.sequential(*[B.ResBlock(nc[3], nc[3], bias=False, mode='C'+act_mode+'C') for _ in range(nb)])

        # upsample
        if upsample_mode == 'upconv':
            upsample_block = B.upsample_upconv
        elif upsample_mode == 'pixelshuffle':
            upsample_block = B.upsample_pixelshuffle
        elif upsample_mode == 'convtranspose':
            upsample_block = B.upsample_convtranspose
        else:
            raise NotImplementedError('upsample mode [{:s}] is not found'.format(upsample_mode))

        self.m_up3 = B.sequential(upsample_block(nc[3], nc[2], bias=False, mode='2'), *[B.ResBlock(nc[2], nc[2], bias=False, mode='C'+act_mode+'C') for _ in range(nb)])
        self.m_up2 = B.sequential(upsample_block(nc[2], nc[1], bias=False, mode='2'), *[B.ResBlock(nc[1], nc[1], bias=False, mode='C'+act_mode+'C') for _ in range(nb)])
        self.m_up1 = B.sequential(upsample_block(nc[1], nc[0], bias=False, mode='2'), *[B.ResBlock(nc[0], nc[0], bias=False, mode='C'+act_mode+'C') for _ in range(nb)])

        self.m_tail = B.conv(nc[0], out_nc, bias=False, mode='C')

    def forward(self, x):

        h, w = x.size()[-2:]
        paddingBottom = int(np.ceil(h/8)*8-h)
        paddingRight = int(np.ceil(w/8)*8-w)
        x = nn.ReplicationPad2d((0, paddingRight, 0, paddingBottom))(x)

        x1 = self.m_head(x)
        x2 = self.m_down1(x1)
        x3 = self.m_down2(x2)
        x4 = self.m_down3(x3)
        x = self.m_body(x4)
        x = self.m_up3(x+x4)
        x = self.m_up2(x+x3)
        x = self.m_up1(x+x2)
        x = self.m_tail(x+x1)

        x = x[..., :h, :w]

        return x

3.除了上面两个模块以外，文章还提出了超参数模块 Hyper-parameter module,作为一个“滑条”来控制数据模块和先验模块的输出，是对以上两个模块的补正。它实际位于上面两个子模块的内部。

class HyPaNet(nn.Module):
    def __init__(self, in_nc=2, out_nc=8, channel=64):
        super(HyPaNet, self).__init__()
        self.mlp = nn.Sequential(
                nn.Conv2d(in_nc, channel, 1, padding=0, bias=True),
                nn.ReLU(inplace=True),
                nn.Conv2d(channel, channel, 1, padding=0, bias=True),
                nn.ReLU(inplace=True),
                nn.Conv2d(channel, out_nc, 1, padding=0, bias=True),
                nn.Softplus())

    def forward(self, x):
        x = self.mlp(x) + 1e-6
        return x

最后是USRNet整体结构：

class USRNet(nn.Module):
    def __init__(self, n_iter=8, h_nc=64, in_nc=4, out_nc=3, nc=[64, 128, 256, 512], nb=2, act_mode='R', downsample_mode='strideconv', upsample_mode='convtranspose'):
        super(USRNet, self).__init__()

        self.d = DataNet()
        self.p = ResUNet(in_nc=in_nc, out_nc=out_nc, nc=nc, nb=nb, act_mode=act_mode, downsample_mode=downsample_mode, upsample_mode=upsample_mode)
        self.h = HyPaNet(in_nc=2, out_nc=n_iter*2, channel=h_nc)
        self.n = n_iter

    def forward(self, x, k, sf, sigma):
        '''
        x: tensor, NxCxWxH
        k: tensor, Nx(1,3)xwxh
        sf: integer, 1
        sigma: tensor, Nx1x1x1
        '''

        # initialization & pre-calculation
        w, h = x.shape[-2:]
        FB = p2o(k, (w*sf, h*sf))
        FBC = cconj(FB, inplace=False)
        F2B = r2c(cabs2(FB))
        STy = upsample(x, sf=sf)
        FBFy = cmul(FBC, torch.rfft(STy, 2, onesided=False))
        x = nn.functional.interpolate(x, scale_factor=sf, mode='nearest')

        # hyper-parameter, alpha & beta
        ab = self.h(torch.cat((sigma, torch.tensor(sf).type_as(sigma).expand_as(sigma)), dim=1))

        # unfolding
        for i in range(self.n):

            x = self.d(x, FB, FBC, F2B, FBFy, ab[:, i:i+1, ...], sf)
            x = self.p(torch.cat((x, ab[:, i+self.n:i+self.n+1, ...].repeat(1, 1, x.size(2), x.size(3))), dim=1))

        return x

Results
可以看出，文章在处理超分辨率、去噪的联合问题上更有优势。
