吴恩达深度学习——序列模型

引言：序列模型可以是一段音频，一段视频，一句话等等！

一、定义序列模型的数学符号

对于输入x，我们通常使用$x^{<n>}$来表示，n是1,2,3…

使用$x^{<t>}$来表示一个序列的中间位置

对于输出y，我们通常使用$y^{<n>}$来表示，n是1，2,3…

用$T_x$,$T_y$来表示x,y的长度

$x^{(i)<t>}$表示第i个训练样本中的第t个元素，$T_x^{(i)}$表示第i个训练样本的长度

同理：$y^{(i)<t>}$表示第i个输出中的第t个元素，$T_y^{(i)}$表示第i个输出的长度

那么我们如何来表示一个单词呢？

首先我们要定义一个词典，然后对我们句子中的词语使用one-hot（独热）编码

扫描二维码关注公众号，回复： 12444555 查看本文章

词典                a              hi              zoo
[ a  ]            [ 1 ]          [ 0 ]            [ 0 ]
[and ]            [ 0 ]          [ 0 ]            [ 0 ]
[... ]            [...]          [...]            [...]
[ hi ]            [ 0 ]          [ 1 ]            [ 0 ]
[... ]            [...]          [...]            [...]
[zoo ]            [ 0 ]          [ 0 ]            [ 1 ]

对于词典中没有出现的单词我们通常使用UNK来表示

二、循环神经网络

1.对于序列模型为什么不采用标准的神经网络进行处理呢？

以判断单词是否为人名为例子，如果我们使用的标准的神经网络，我们对一个9词的句子，我们最后得到标签应该是一个9x1的向量，被1标记的是人名。

在现实中，我们每个句子的长度都不一样，这使得我们神经网络中最后输出的标签不会是同一个标准，也许我们可以吧多余的部分用0表示，但是那仍然是一种不合适的表达方法。

除此之外，我们通过标准的神经网络，从文本不同位置学到的特征信息并不共享，对于一个序列模型来说，一个单词跟前后是相关的，使用标准的神经网络，使得我们的单词被独立出来。而我们希望的是在模型的部分提取出的特征信息可以应用到整体上，显然标准的神经网络并不合适。

2.循环神经网络的结构

下面我们给出循环神经网络的结构表达方式

我们把方框当成标准的神经网络，他的结点自然是不可能只有四个的，这只是简图，里面其实是一个完整的神经网络。

对于x到隐藏层的参数$W_{ax}$我们称为输入到隐藏层的参数

$W_{aa}$是从一个神经网络的参数,这里需要一个启动的向量$a^{<0>}$,一般我们取他为0向量，

$W_{ay}$是从隐藏层到输出层的一个权重

这里的参数命名是有规律的，w下标的第一个表示的是终点，第二个表示起点，比如我们的$W_{ax}$他表示的就是从x到a的一个参数

我们现在来看一看循环神经网络时怎么计算的

其实很简单，就是下面的公式

$$a^{<1>}=g_1(W_{aa}{a}^{<0>}+W_{ax}{X}^{<1>}+b_a)$$
$$yHa{t}^{<1>}=g_2(W_{ya}{a}^{<1>}+b_y)$$

简单来说，就是对a,x,乘上对应的参数相加再加上b在投入激活函数中，生成我们的下一个a，然后再将我们的下一个a乘上对应的权重加上偏置，投入激活函数中获得我们的yHat

我们可以将上面的公式一般化

$$a^{<t>}=g_1(W_{aa}{a}^{<t-1>}+W_{ax}{X}^{<t>}+b_a)$$
$$yHa{t}^{<t>}=g_2(W_{ya}{a}^{<t>}+b_y)$$

通常在$g_1$中我们使用的是tanh函数，有时候也使用ReLU

在$g_2$中如果是二分类问题我们选择sigmoid函数，多分类选择softmax函数

将公式简化成：

$$a^{<t>}=g_1(W_a[a^{<t-1>},x^{<t>}]+b_a)$$
$$yHa{t}^{<t>}=g(W_{ya}{a}^{<t>}+b_y)$$

我们的$W_a$是$W_{aa}$和$W_{ax}$结合成的矩阵

$$W_a=[W_{aa}|W_{ax}]$$

如果我们的$a^{<t-1>}$是100维的，那么我们的$W_{aa}$的维度应该是(100,100),如果$x^{<t>}$是10000维的，那么我们的$W_{ax}$维度是(100,10000)，所以我们的$W_a$的维度应该是(100,10100)

3.循环神经网络的损失函数

对一个单一的单词我们定义它使用的是交叉熵损失函数：

$$L^{<t>}(yHa{t}^{<t>},y^{<t>})=-y^{<t>}log(yHa{t}^{<t>})-(1-y^{<t>})log(1-yHa{t}^{<t>})$$

对整体的损失函数就是：

$$L(yHa{t}^{<t>},y^{<t>})=\sum _{t=1}^{T_y}{L}^{<t>}(yHa{t}^{<t>},y^{<t>})$$

对于其反向传播自然是，从过去的顺序进行反向求偏导，再使用梯度下降法进行参数更新，事实上，反向传播涉及大量的微积分知识，这里就不做过多的说明，大部分的框架都具备帮我们完成反向传播的能力。

4.不同类型的循环神经网络

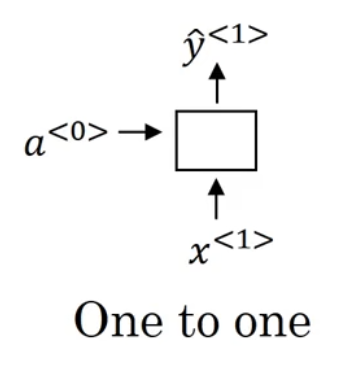

一对一：他实质上就是一个标准的神经网络，我们甚至不需要把他做成RNN的类型

一对多：使用一个输入产生多个输出，广泛应用于音乐生成

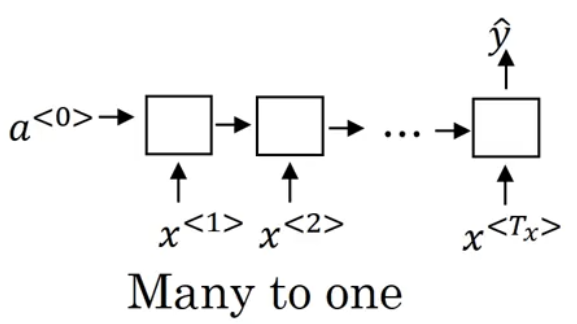

多对一：使用多个输入产生一个输出，应用于文本情感分析

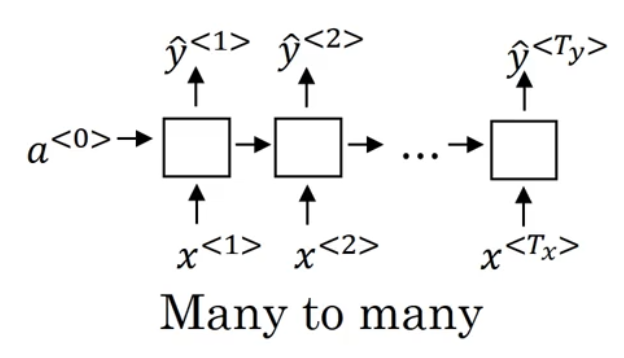

多对多($T_x$与$T_y$相等)：多个输出对应多个输出，比如判断单词词性

多对多($T_x$与$T_y$不相等)：多个输出对应多个输出，应用于机器翻译

三、语言模型与序列生成

在自然语言处理中，构建语言模型是最基础的也是最重要的工作之一，下面我们来看看如何构语言模型。

什么是语言模型？他其实就是用于在两句或者多句相似的句子中，选择可能性较高的句子，也就是说语言模型可以判断我们的句子可能是哪一句的概率

如何构建语言模型：

首先我们需要一个训练集，包含一个很大的英文文本语料库（其他语言也可）

面对一个句子，就要像之前说的一样先要创建一个词典，将句子中对应的词语转化成one-hot的形式，对于词典中没有出现的词就用$<UNK>$来表示，对于文本的结尾我们需要用$<EOS>$来表示，也可以吧我们的句号当成句子的结束

以下面的模型为例子

在第一层中我们的x表示的是第一个句子的第一个单词，经过第一层RNN处理后，我们可以得到$y^{<1>}$他表示的是句子中第一个词出现的概率，如果我们有1000个词语，那么他的维度就是(1002,1)因为可能还会有一个UNK和EOS，然后我们将输出的$y^{<1>}$投入到下一层中，开始经过第二层RNN从而产生第二个词语的概率，以此类推

对于这个过程的损失函数：

对于单个的损失函数来说，就是单纯使用softmax的损失函数即可
$$L(yHa{t}^{<t>},y^{<t>})=-\sum _i{y}_i^{<t>}log(yHa{t}_i^{<t>})$$
对于整体的损失函数
$$L=\sum _t{L}^{<t>}(yHa{t}^{<t>},y^{<t>})$$

标准的RNN不适合处理长期依赖的问题，比如一个句子中复数名词要对应复数的be动词，但是之间可能有很多附加句子，我们的标准RNN可能做不到这样的影响从而导致梯度消失。

对于深层的神经网络来说，经常会碰到梯度爆炸的情况，一个解决办法就是用梯度袖箭来处理。简答来说就是如果我们的梯度大于某个阈值，我们就对其进行缩放，保证它不会太大

四、GRU（Gated Recurrent或者叫做门控循环）单元

我们先看一下简单的GRU单元

其实很简单，我们就是通过上一层输出的a与这一层的x横向排成一个矩阵，然后乘上一个权重与偏置，带入一个激活函数中，获得我们这层的输出，同时带入到另一个激活函数中获得这层的yHat

上面的结构其实还不完整只是一个思想，其实我们还需要一个C表示的是记忆细胞(memory cell)在这个GRU结构中，他和我们的a是同样的，就比如单复数的问题上，记忆细胞在前面触碰到的名词是单数，记忆细胞就会记住他，到后面对应的谓语动词上，记忆细胞就会发挥他的作用，使得谓语动词使用正确的形式。

先要综合我们的a与x计算我们的记忆细胞后选值${\tilde{c}}^{<t>}$

但我们的序列模型不一定能直接跳转的我们的位于动词，于是我们需要一个门(更新门)${\Gamma }_u$来判断记忆细胞与下一个输入单元的关系

我们直接来看他们间的公式怎么定义：

$${\tilde{c}}^{<t>}=\tanh \left(W_c\left[c^{<t-1>},x^{<t>}\right]+b_c\right)$$
$${\Gamma }_u=\sigma \left(W_u\left[c^{<t-1>},x^{<t>}\right]+b_u\right)$$
$$c^{<t>}={\Gamma }_u\ast {\tilde{c}}^{<t>}+\left(1-{\Gamma }_u\right)+c^{<t-1>}$$

这样直接看公式不太好理解，那我们通过结构图来展示：

图中清楚地表示了上面公式中各个量在什么时候计算，图中紫色的框表示的是$c^{<t>}$的计算过程

距离完整的GRU还差一个能联系$c^{<t-1>}$和$c^{<t>}$的参数(相关门)${\Gamma }_r$

我们下面列出完整的公式

$${\tilde{c}}^{<t>}=\tanh \left(W_c\left[{\Gamma }_r\ast c^{<t-1>},x^{<t>}\right]+b_c\right)$$
$${\Gamma }_u=\sigma \left(W_u\left[c^{<t-1>},x^{<t>}\right]+b_u\right)$$
$${\Gamma }_r=\sigma \left(W_r\left[c^{<t-1>},x^{<t>}\right]+b_r\right)$$
$$c^{<t>}={\Gamma }_u\ast {\tilde{c}}^{<t>}+\left(1-{\Gamma }_u\right)+c^{<t-1>}$$
$$a^{<t>}=c^{<t>}$$

五、长短期记忆单元(LSTM)

比GRU更加强大和通用的RNN单元

我们来看看公式

对于输入单元的后选值我们去掉了我们的关系门，然后其他没有改变
$${\tilde{c}}^{<t>}=\tanh \left(W_c\left[a^{<t-1>},x^{<t>}\right]+b_c\right)$$
我们的更新门也没有改变
$${\Gamma }_u=\sigma \left(W_u\left[a^{<t-1>},x^{<t>}\right]+b_u\right)$$
在GRU计算$c^{<t>}$时运用了$(1-{\Gamma }_u)$,这里我们用${\Gamma }_f$代替
$${\Gamma }_f=\sigma \left(W_f\left[a^{<t-1>},x^{<t>}\right]+b_f\right)$$
我们新增了一个计算$a^{<t>}$的门
$${\Gamma }_o=\sigma \left(W_o\left[a^{<t-1>},x^{<t>}\right]+b_o\right)$$
$$c^{<t>}={\Gamma }_u\ast {\tilde{c}}^{<t>}+{\Gamma }_f\ast c^{<t-1>}$$
计算$a^{<t>}$的方式也不一样了
$$a^{<t>}={\Gamma }_o\ast \tanh c^{<t>}$$

LSTM计算图：

六、双向循环神经网络(BRNN)

不论是LSTM还是GRU他们都是只沿着一个方向进行的，也就是我们当前预测的词语可能不受后面的词语影响，这与我们的现实相冲突，于是，双向循环神经网络诞生了

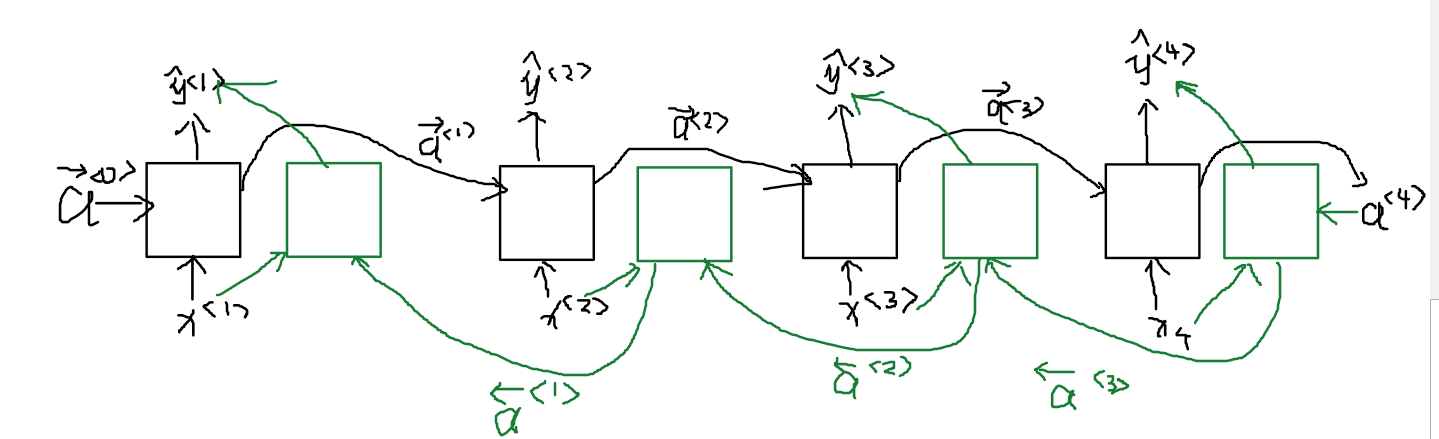

其实他结构很简单，在RNN的基础上，在其左边再加一个RNN结构，但是他们是反向传递的，做个结构图：

画得有些杂乱，但是我们可以看出黑色部分是我们正向传播的RNN，绿色部分是我们反向传播的RNN，当然我们的反向传播应该是在正向传播完成之后完整的，我们可以看到我们的yHat使用的是前向的参数a和反向的参数a来共同预测的，他的公式是：

$${\tilde{y}}^{<t>}=g(W_y[{\vec{a}}^{<t>},\overleftarrow{a}]+b_y)$$

但是双向循环神经网络有一个缺点，他只能对完整的句子使用，对于一个语音识别系统来说，只有当人们在说完话后，这个神经网络才会运行。但是他确实做到了将我们的预测同过去和未来联系起来

七、深度循环神经网络（Deep RNN）

我们看一个结构图

看图很简答我们就是几个RNN结构堆叠在一起，我们的符号定义也不同了，[]内表示的是层数，<>内表示的时间数，我们的RNN结构除了标准的RNN外还可以使用LSTM，GRU，甚至是BRNN
