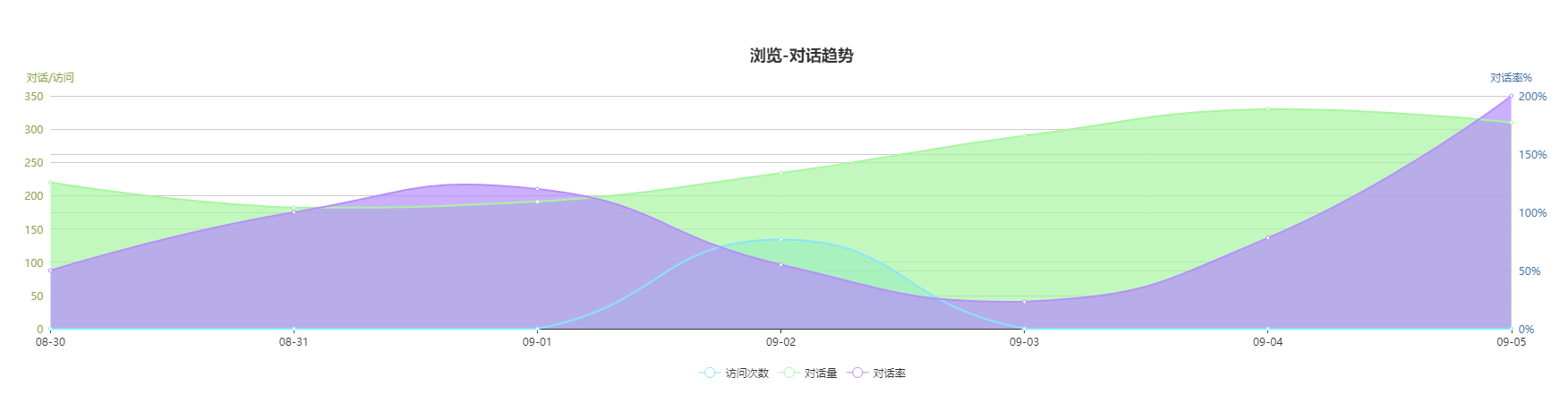

最近项目才开始使用 echarts 遇到了一些问题,记录下,先看下效果图(请忽略数据):
问题一:怎么设置y轴左边的数值,右侧是百分比?
解决方案
先说一下如何实现双y轴,echarts中有个控制y轴的属性叫yAxis,这个属性当我们里面只设置一个需求时,它可以为对象,当我们要设置很多需求时,它还可以是个数组,所以我们要设置双y轴,它就需要为数组,看代码:
yAxis: [
{
type: "value",
name: "对话/访问",
....
},
{
type: "value",
name: "对话率%",
....
}
],
这时候就有两个y轴了,一个为
访问/对话
另一个为对话率
,在series中我们要不同数据对应不同y轴显示,我们要通过yAxisIndex
来控制要对应显示的y轴在yAxis数组中的下标,如:
{
name: "对话率",
yAxisIndex:1,
}
这个数据对应的就是下标为0的次数y轴,那么我们怎么才能让概率轴以百分比数显示呢,既然是控制y轴当然得在yAxis的对应对象里操作:
{
type: "value",
name: "对话率%",
min: 0,
max: 200,
axisLabel: {
show: true,
interval: "auto",
formatter: "{value}%"
},
}
问题二:echarts 折线图数据对应不上y轴是怎么回事?
解决方案
如果上面你设置了还是不行,那么可能是
stack
的值问题,需要修改每个stack
都不一样,就不会叠加y轴,如下:
series: [
{
name: "访问次数",
stack: "访问次数",
...
},
{
name: "对话量",
stack: "对话量",
...
},
{
name: "对话率",
stack: "对话率",
...
}
]
完整代码demo
myChart.setOption({
title: {
text: "浏览-对话趋势",
left: "center"
},
tooltip: {
trigger: "axis"
},
legend: {
data: ["访问次数", "对话量", "对话率"],
bottom: "5%"
},
grid: {
left: "2%",
right: "4%",
bottom: "15%",
containLabel: true
},
toolbox: {
feature: {
// 去掉图片下载
// saveAsImage: {}
}
},
xAxis: {
type: "category",
boundaryGap: false,
data: [
"08-30",
"08-31",
"09-01",
"09-02",
"09-03",
"09-04",
"09-05",
]
},
yAxis: [
{
type: "value",
name: "对话/访问",
// nameLocation:'center',
nameTextStyle: {
color: "#89A54E"
},
axisLabel: {
textStyle: {
color: "#89A54E"
}
},
axisLine: {
show: false
},
axisTick: { show: false }
},
{
nameTextStyle: {
color: "#4572A7"
},
type: "value",
name: "对话率%",
position: "right",
axisLine: {
show: false
},
axisTick: { show: false },
min: 0,
max: 200,
axisLabel: {
textStyle: {
color: "#4572A7"
},
show: true,
interval: "auto",
formatter: "{value}%"
},
show: true
}
],
series: [
{
name: "访问次数",
type: "line",
stack: "访问次数",
smooth:true,
icon: "line",
itemStyle: {
normal: {
color: "#88e5ff",
lineStyle: {
color: "#88e5ff"
}
}
},
areaStyle: { normal: { color: "#88e5ff" } }, // 添加颜色区域
data: [0, 0, 0, 134, 0, 0, 0]
},
{
name: "对话量",
type: "line",
stack: "对话量",
smooth:true,
itemStyle: {
normal: {
color: "#a8f5a1",
lineStyle: {
color: "#a8f5a1"
}
}
},
areaStyle: { normal: { color: "#a8f5a1" } },
data: [220, 182, 191, 234, 290, 330, 310]
},
{
name: "对话率",
yAxisIndex:1,
type: "line",
stack: "对话率",
smooth:true,
itemStyle: {
normal: {
color: "#b78ffc",
lineStyle: {
color: "#b78ffc"
}
}
},
areaStyle: { normal: { color: "#b78ffc" } },
data: [50, 100, 120, 55, 23, 78, 200]
}
]
});
