HTML5的SVG绘图笔记6：滤镜

滤镜的定义

SVG的滤镜效果使用filter元素定义，在需要滤镜效果的图形或容器上添加filter:url属性，引用定义好的滤镜即可。filter标记必须定义在defs标记内，需要定义id名称来标识滤镜。

<defs>
 <filter id="filter_id">
  <!--滤镜定义-->
 </filter>
</defs>

feGaussianBlur 标签的 stdDeviation 属性可定义模糊的程度
in=“SourceGraphic” 这个部分定义了由整个图像创建效果。

在图形或容器上引用滤镜的语法格式如下：

<g id="group_id" style="filter:url(#filterid);"/>
<!--绘制图形-->
</g>

滤镜的应用

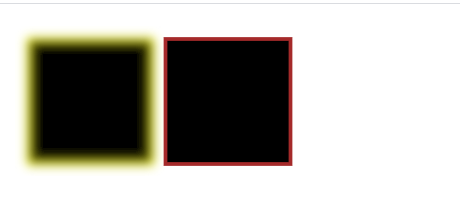

高斯模糊滤镜

feGaussianBlur滤镜的定义格式如下。

<feGaussianBlur in="in_value" stdDeviation="value"/>

<svg height"400" width="400">
 <defs>
  <filter id="Gao">
   <feGaussianBlur in="SourceGraphic" stdDeviation="4"></feGaussianBlur>
  </filter>
 </defs>
 <rect x="20" y="20" height="100" width="100" style="stroke:yellow;stroke-width:2;filter:url(#Gao)"></rect>
 <rect x="130" y="20" height="100" width="100" style="stroke:brown;stroke-width:3"></rect>
</svg>

位移滤镜

位移滤镜主要是让图形产生位置变化，使用feOffset标记进行定义，语法格式如下。

<feOffset in="in_value" dx="value" dy="value"/>

<svg height="800" width="800">
 <defs>
  <filter id="ww" width="1.3" height="1.5">
   <feOffset result="offOut" in="SourceGraphic" dx="2" dy="2"></feOffset>
   <feGaussianBlur in="offOut" stdDeviation="2"/>
  </filter>
 </defs>
 <rect x="260" y="20" height="100" width="100" style="stroke:brown;stroke-width:5;filter:url(#ww)"></rect>
 <g id="house" stroke-width="2">
   <polyline points="10 110,110 10,210 110" stroke="black" fill="none" ></polyline>
   <rect x="10" y="110" height="200" width="200" stroke="black" fill="none"></rect>
   <rect x="20" y="180" height="40" width="40" stroke="black" fill="none"></rect>
   <rect x="130" y="230" height="80" width="60" stroke="black" fill="none"></rect>
  </g>
  <use xlink:href="#house" x="400"></use>
  <use xlink:href="#house" x="250"y="200" filter="url(#ww)"></use>
</svg>
