内容概要：
1、Shader Graph介绍
2、设置及工作流程介绍
3、Demo展示
4、自定义节点介绍
一、Shader Graph介绍

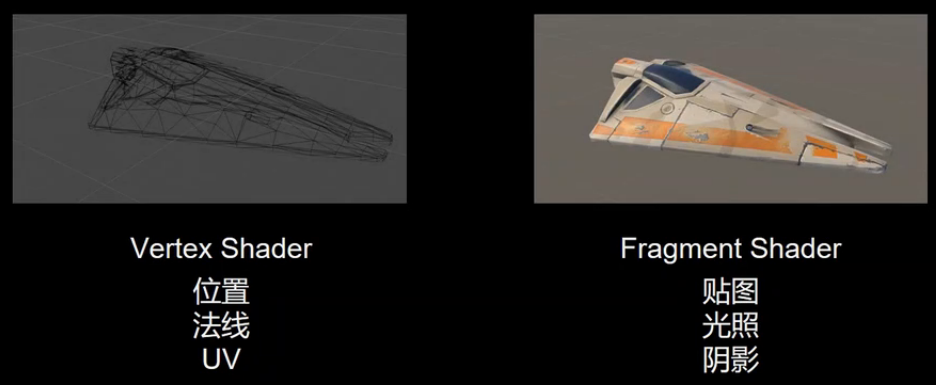

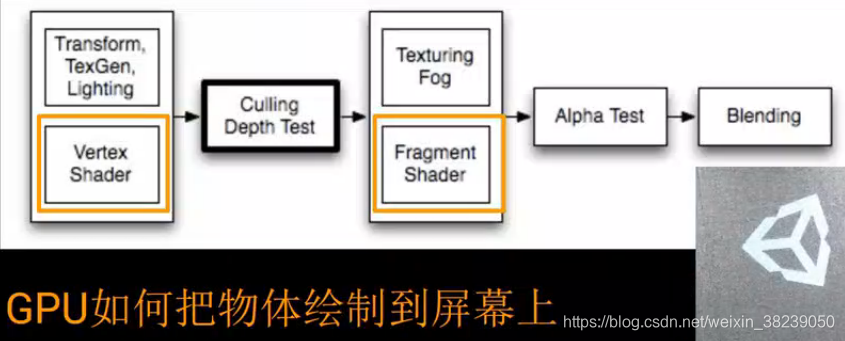

Shader分为Vertex Shader和Fragment Shader
Vertex Shader（顶点着色器）：位置、法线、UV。将CPU传来的以上信息转换正确映射到屏幕坐标里面
Fragment Shader（片段着色器）：贴图、光照、阴影。为屏幕上面片进行着色处理
Shader Graph优点：不必编程调试、可视化编辑
二、基本设置
1、为Unity添加ShaderGraph组件
Window—Package Manager—All—Shader Graph、Lightweight Render Pipeline—Install
2、创建Lightweight的配置文件
Assets中，右键Create—Rendering—LightweightAsset
3、将创建的配置文件配置到U3D
Edit—Project Settings—Graphics—Scriptable Render Pipeline Settings，将2步创建的配置文件拖拽到此
4、Assets新建Shader—UnlitGraph
双击打开创建的UnlitGraph。该窗口可多开，可复制粘贴
Unlit Master：节点中最后一个节点，有且仅有一个，是定义材质表面的一个节点
SkodeUnlitGraph：最终效果显示窗口，可右键更改显示预览的模型/形状
Save Asset：保存结果
5、给要体现该shader的物体设置该shader
Material—graphs—Shader
6、更改ShaderGraph的Color，并且Save Asset，我们会发现SkodeUnlitGraph（最终效果显示窗口）和scene窗口结果发生改变
7、在窗口内右键Create Node
Artistic：美术相关，饱和度等
Channel：RGB。。。
Input：从mesh可以获取的一些信息，法线、切线、位置、Matrix、贴图等
Master：上面第4条有提到
Math：数学相关函数
Procedural：在ShaderGraph中程序化的生成噪音贴图、形状贴图
Utility：逻辑与或等
UV：UV相关功能
三、利用ShaderGraph实现的特效
1、全息影像

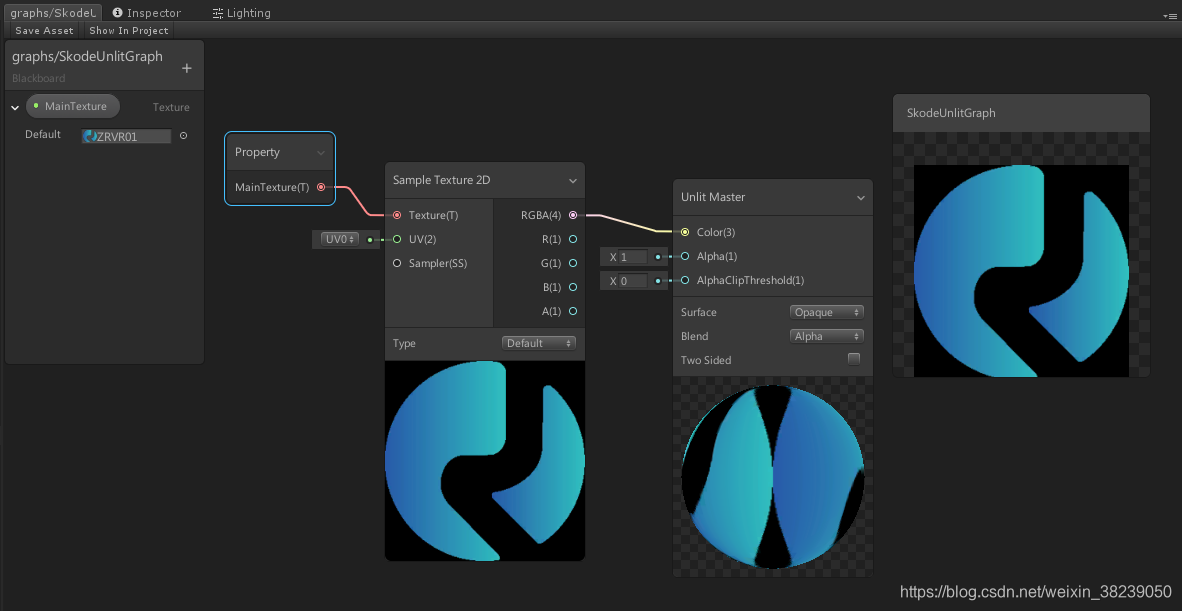

1)、实现基本贴图材样
a、左上角graphs添加Texture
b、为Default添加logo
c、空白窗口右键Create Node搜索“Sample Texture 2D”并创建
d、拖拽MainTexture，将生成的Property放到工作区成为属性节点
e、将MainTexture属性节点的输出端口（小红点）与Sample Texture 2D的Texture连起来
f、将Sample Texture 2D的RGBA赋给Unlit Master的Color
g、在最终显示窗口UnlitGraph右键改为Quad形状
h、Save Asset
2)、Scene窗口显示
a、创建面片，并创建Material赋值给面片，Material选择你创建的Shader：graphs—...
b、给面片Material的Shader—Main Texture赋值Logo
3)、增添color属性
a、跟1)类似，在graphs/UnlitGraph添加Color，并将其作为属性拖拽出来
b、上色：Create Node—Multiply节点（乘法操作），将Color属性输出给Multiply A(4)，Smaple Texture 2D的RGBA给Multiply B(4)，Multiply Out给Unlit Master的Color(3)
这时我们即可通过改变颜色属性来控制最终显示的颜色
注意：我们在Shader窗口设置的数据不能实时体现在Scene窗口，因为Material不能动态根据Shader改变。因此只能删除Materiall重新赋值
4)、将条纹贴图与logo混合
a、如3)所示，添加"HoloTexture"、“Sample Texture 2D”、“Multiply”
b、将Unlit Master的Surface改为Transparent，Blend改为Additive
5)、添加Tiling And Offset节点
Tiling And Offset实现UV偏移。将Tiling And Offset的输出连至条纹贴图的UV输入端口。滚动Tiling And Offset—Offset的Y值，发现此时输出显示有了波纹的效果
6)、实现全息影像的滚动效果
创建Time节点、Vector2节点以及Multiply节点，Multiply节点将Time和Vector2乘起来的值赋值给Tiling And Offset的Offset输入端口。
Vector2：X，0；Y，0.1
6)、Add
也可通过添加Split节点，将输出至最后一步的颜色信息通过它分离开，只输出RGBA中想要的颜色
最终节点图：
最终效果图：

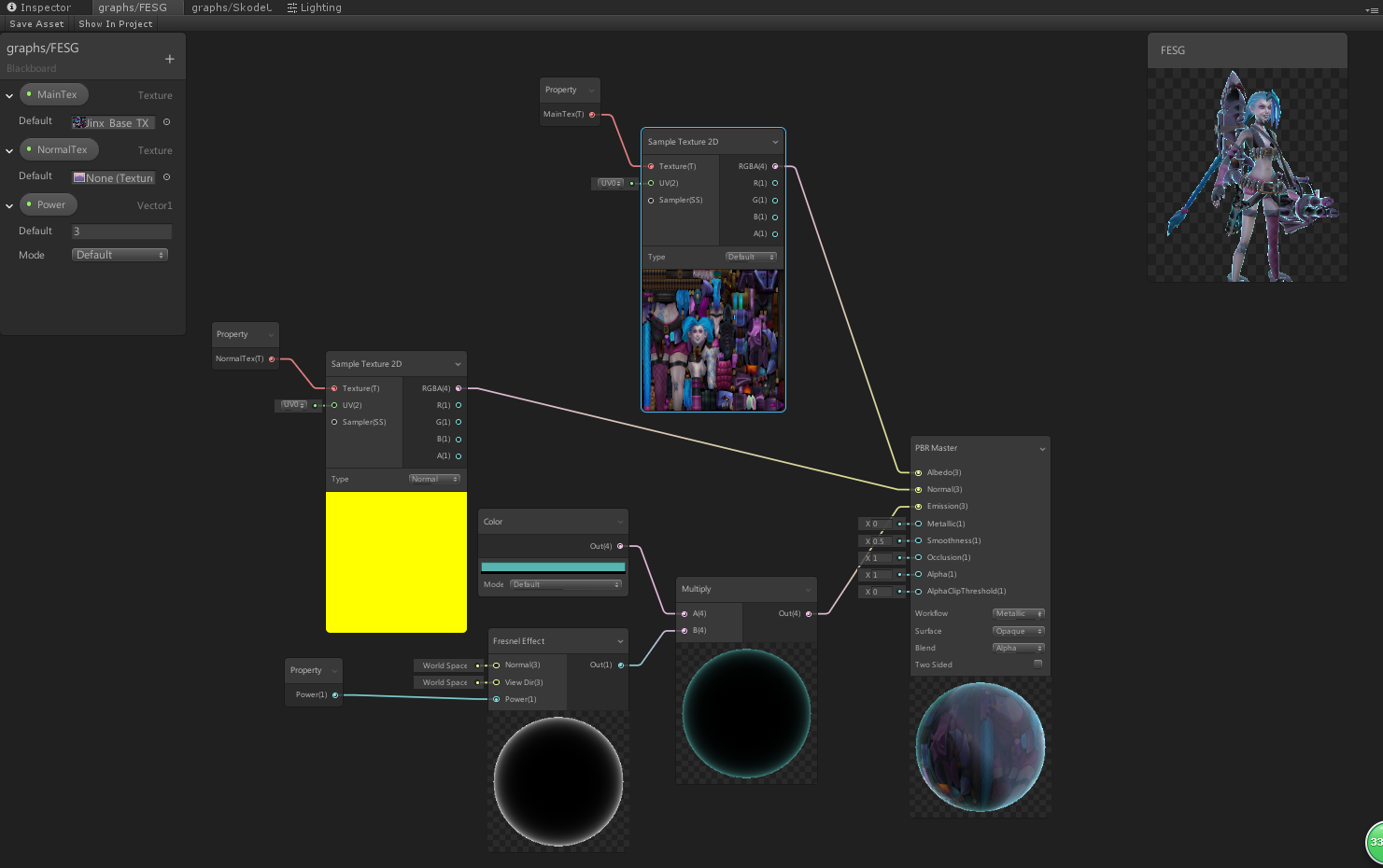

2、Fresnel Effect（边缘光）
基本效果
1)、创建PBR Graph
2)、创建Fresnel Effect节点
通过Power调节外发光区域
3)、添加外发光颜色Color、相乘节点Mutiply，相乘即可改变外发光的颜色，将相乘结果赋值给PBR Master的Emision输入接口即可
4)、添加Sample Texture 2D，Ctrl+D复制第二个Sample Texture 2D
这两个节点用于得到输入的Albedo、法线贴图
5)、在左上角的graphs里创建两个Texture输入接口，分别是材质贴图、法线贴图，将这两个输入点拖出来作为属性，分别赋值给4)，将其中一个的Type改为Normal（Normal连接Normal接口），将Albedo节点、Normal节点的RGBA输出端口分别连显示节点的Albedo、Normal输入端口
6)、将外发光的值作为属性暴露出来
在左上角的graph窗口创建Vector1，改名Power。将其作为属性拖到工作区，连接至Fresnel Effect的Power端口。值暂设为3
7)、给模型设置该ShaderGraph：graphs—...
积雪效果
3、溶解效果

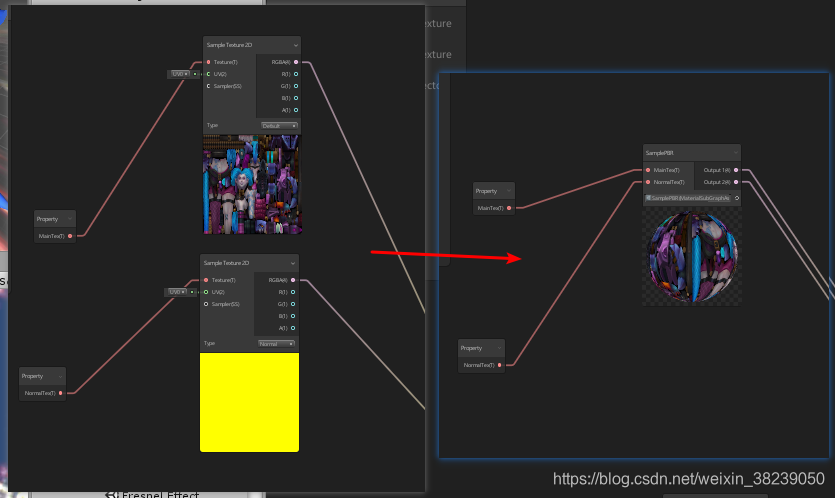

1)、选中2的法线和主贴图的两个节点，右键转化成子图：Convert To Sub-graph
子图保存在文件夹中，后续其他ShaderGraph共享该子图。

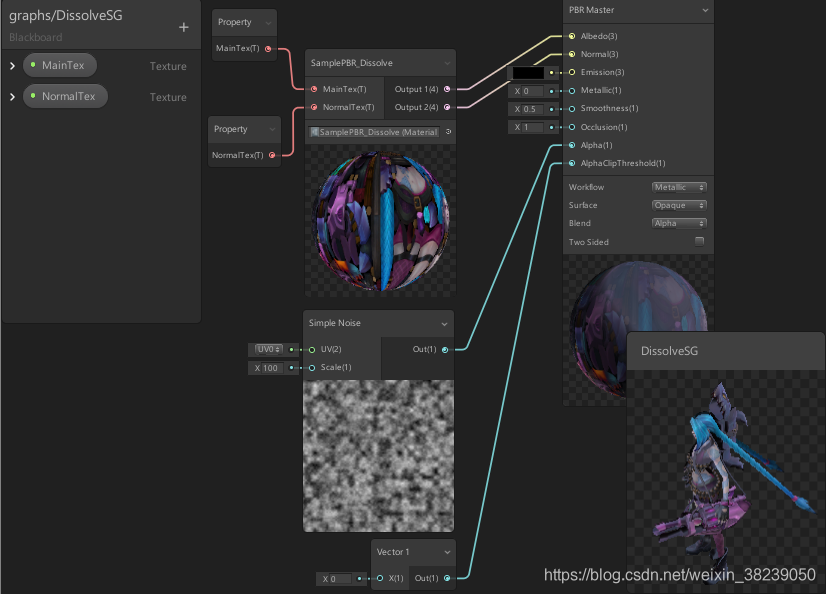

2)、工作窗口添加刚才创建的子图（主贴图、法线贴图两节点的子图），graphs添加主贴图、法线贴图两个属性，将该两个属性赋值给子图。将子图输出节点1给显示节点的Albedo，2给Normal
3)、添加噪音贴图Sample Noise，输出赋值给显示结果的Alpha，调整Scale的值，暂为100
4)、添加Vector1，赋给AlphaClipThreshold
这时，调整Vector1的值，便可看到消融效果的出现

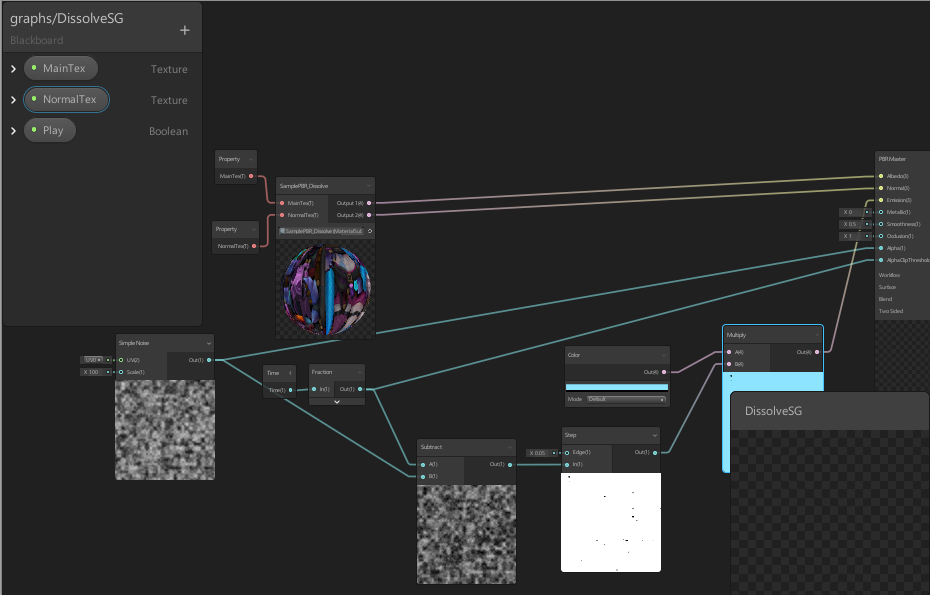

5)、显示边缘，使消融效果更明显
a、创建Subtract节点（减去）
将Vector1的值给Subtract节点的A，噪音输出的值给B端口，即Subtract值为Vector1值减去噪音值
b、增加Step节点：该节点通过Edge将输入的值进行二元区分
将Subtract结果赋给Step的In（输入）端口，为使物体有边缘效果，Edge值暂设为-0.05（Edge为0时，无边缘效果。大于0的为1，小于的为0）
c、添加Color节点（调整Color的颜色。默认黑色，无法显示边缘），乘以Step输出的值，将结果赋给显示节点的Emission端口。
e、添加Time、Fraction节点（该节点使数值一直在0-1之间循环）
Time的Time输出端口连至Fraction节点输入端口，输出端口连至Subtract的A端口。
删除Vector1节点，将Faction的输出值连至显示结果的AlphaClipThreshold端口
4、传送门效果

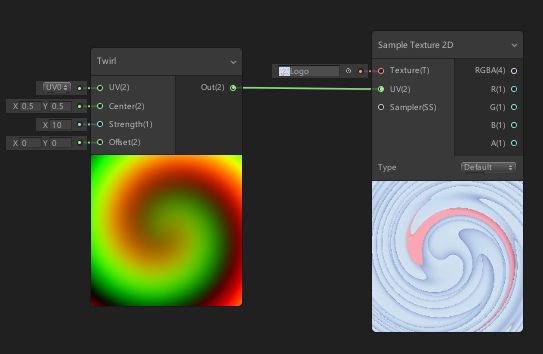

1)、创建Twirl节点、Sample Texture 2D
Twirl节点：作为Sample Texture 2D的输入属性，旋转Sample Texture 2D的UV
Offset：控制明暗区域的改变
2)、创建Voronoi噪音，删掉Sample Texture 2D，改连至Voronoi
Angle Offset：控制噪音形状的改变；Cell Density：细胞密度
3)、创建Ellipse
4)、将Ellipse和Voronoi用Mutiply相乘
5)、这时调整Twirl Offset的X、Y或Voronoi的X，即可实现传送门效果
