树莓派4.14内核替换

原文来自青木大哥
https://blog.csdn.net/weixin_45309916/article/details/107525503

为什么要进行树莓派的源码配置呢？
是为了驱动代码的编写，驱动代码的编译需要一个提前编译好的内核，编译内核就必须配置，配置的最终目标会生成 .config文件，该文件指导Makefile去把有用东西组织成内核

1.获取树莓派源码，安装好交叉编译工具

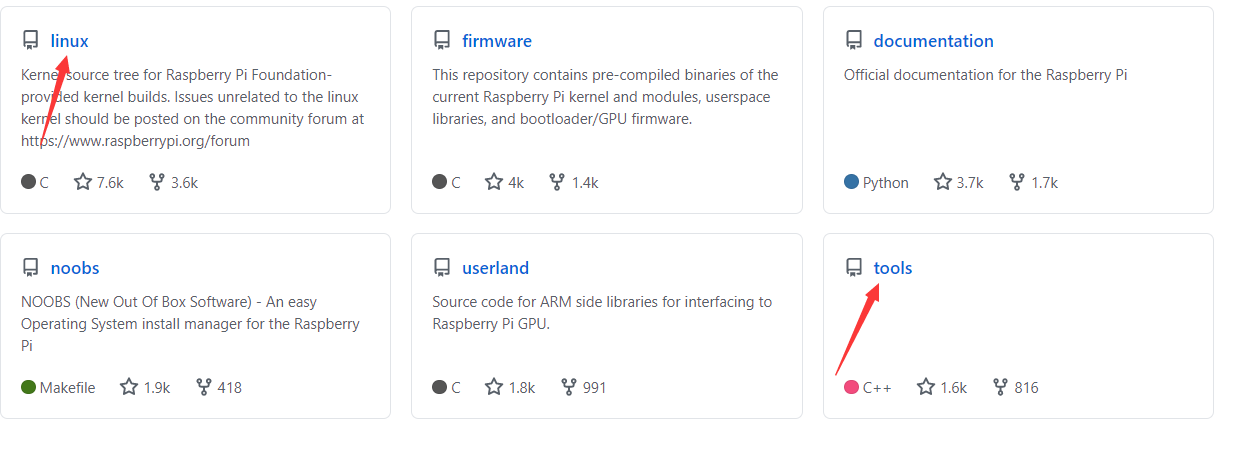

源码及工具： https://github.com/raspberrypi/
交叉编译工具的具体安装https://blog.csdn.net/qq_46777053/article/details/110221159
编译工具安装好后，所以的make命令都要指明一些环境变量

ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KERNEL=kernel7

ARCH=arm 指定为RAM框架。指明当前要编译arm，虽然树莓派是64位的，这里仍然选择arm，而不是arm64。
CROSS_COMPILE 指明交叉工具链名称。
KERNEL 指明kernel类型，树莓派1设置为kernel，树莓派2、3设置为kernel7。

2.配置.config
linux源码中有很多工程：
树莓派1的工程是bcmrpi_defconfig；
树莓派2、3的工程是bcm2709_defconfig。

方法一：（1）cp 厂家.config .config
比如: 厂家配linux内核源码，比如说买了树莓派，树莓派linux内核源码
在源码目录下执行

ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KERNEL=kernel7 make bcm2709_defconfig

make bcm2709_defconfig 为主要核心命令

方法二：一项项的配置，此方法需要安装ncurse库
安装必要的库

sudo apt-get install bc
sudo apt-get install libncurses5-dev libncursesw5-dev
sudo apt-get install zlib1g:i386
sudo apt-get install libc6-i386 lib32stdc++6 lib32gcc1 lib32ncurses5

执行以下语句进行配置

ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KERNEL=kernel7 make menuconfig

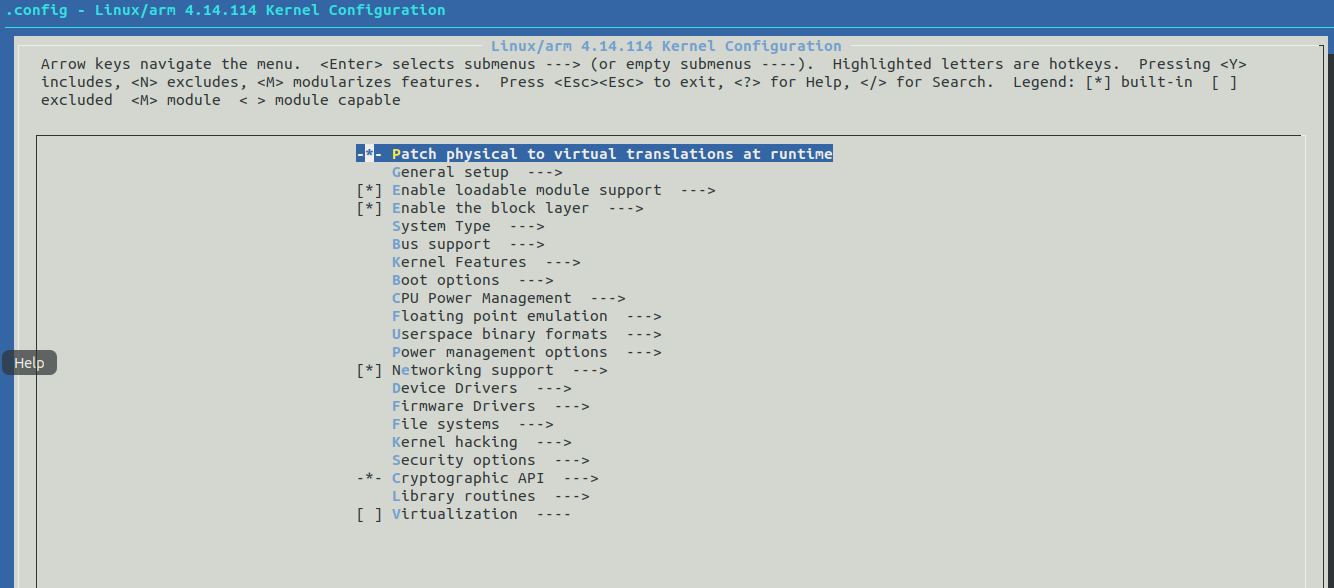

进入配置页面
在这里插入图片描述
上下左右键进行操作
Enter进入下一个子菜单（末尾带箭头的会有子菜单）
" M " 模块方式生成驱动文件xxx.ko 系统启动后，通过命令inmosd xxx.ko 加载
" * " 编译进内核 zImage包含了驱动
对需要的驱动进行筛选，将其配置为空格，达到内核裁剪的目的

方法三：完全自己来

3.编译

ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KERNEL=kernel7 make -j4 zImage modules dtbs

make -j4 zImage modules dtbs 核心主要命令
-j4 采用四核处理器来编译
zImage 编译生成内核镜像
modules 编译生成驱动模块（树莓派独有的）
dtbs 编译生成配置文件等等（树莓派独有的）

编译成功后，看到源码树目录多了vmlinux（没有压缩的Linux）,失败则无此文件，成功后，目标zImage镜像在arch/arm/boot底下

对zImage进行打包，运用内核源码树目录下的scripts文件在的脚本文件进行打包，打包生成kernel_new.img，

./scripts/mkknlimg arch/arm/boot/zImage ./kernel_new.img

4.挂载树莓派SD卡
dmesg 命令是查看内核信息，有设备接入的时候，内核会打印驱动层面的内容，通过此查看SD卡是否接入ubuntu系统电脑
出现内核打印以下信息，说明以及接入

sdb:sdb1 sdb2

把树莓派的sd卡插入ubuntu系统电脑，树莓派的sd卡有两个分区：
一个fat分区，是boot相关的内容，kernel的img文件就放在这个分区里；
一个是ext4分区，也就是系统的根目录分区。
fat分区可以不用root权限操作，ext4分区需要root权限操作。
（1）创建两个文件夹

mkdir data1 data2

（2）挂载sdb1和sdb2 到 data1 data2

sudo mount /dev/sdb1 data1   一个fat分区，是boot相关的内容，kernel的img
sudo mount /dev/sdb2 data2   一个是ext4分区，也就是系统的根目录分区。

然后就能查看SD中的数据，也能对SD中的数据进行操作

5.安装modules( 设备驱动文件： hdmi usb wifi io 等等)
在linux内核源码树目录下执行

sudo ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KERNEL=kernel7 make INSTALL_MOD_PATH=/home/xxx/data2 modules_install

INSTALL_MOD_PATH=/home/xxx/data2 data2的绝对路径
操作ext4分区，需要root权限，前边加上sudo

6.安装更新 kernel.img （注意镜像名字是kernel7.img）
先备份kernel7.img ,避免刷机失败树莓派无法启动
cd /home/xxx/data1
cp kernel7.img kernel7OLD.img
然后将在Linux源码树目录下的kernel_new.img 拷贝到 /home/xxx/data1
将kernel7.img覆盖

cp kernel_new.img  /home/xxx/data1/kernel7.img

7.拷贝配置文件

	cp arch/arm/boot/dts/.*dtb* /home/xxx/data1
	cp arch/arm/boot/dts/overlays/.*dtb* /home/xxx/data1/overlays/
	cp arch/arm/boot/dts/overlays/README  /home/xxx/data1/overlays/

8.断开SD开的连接把SD开的连接接到电脑上
1.修改codline.txt文件

dwc_otg.lpm_enable=0 console=tty1 console=serial0,115200 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

2.修改config.tex文件**
在文件的末尾加上(如果有这句，就不需要加),目的是断开蓝牙占用串口

dtoverlay=pi3-miniuart-bt

3.通过串口登录树莓派
通过串口登录树莓派，目的是看操作系统能否启动
uname -r 查看内核版本

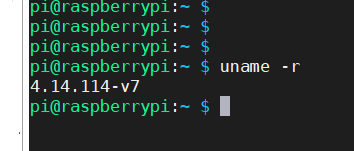

原先内核
在这里插入图片描述

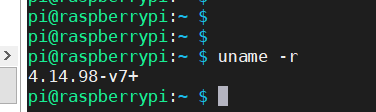

更换内核后

树莓派4.14内核替换
