数据结构课程设计（六）---平衡二叉排序树操作的演示

其他 2020-06-23 12:18:00 阅读次数: 0

1、任务简述：
利用平衡二叉排序树实现一个动态查找表。
要求：
（1）随机生成数据，根据随机数据创建平衡的BST
（2）以图形方式显示该平衡的BST（注意是图形，不是图像，利用画图函数）
（3）实现平衡二叉树的插入、删除、查找功能。
（4）操作方便。

2、算法描述：
1.创建BST：对于每一个随机生成的数据，我们用插入来生成BST，即每一次插入后，我们检查相应的平衡因子（左子树高度减去右子树高度），一直检查到0为止，如果出现abs(平衡高度)>=2，那么就进行一次adjust，有四种情况：RR,LL,RL,LR，下面我就这四种方式如何调整来做一个说明：
①RR型:新节点插入在A的右子树的右孩子上

先序遍历结果：
x A y B z C w

Adjust:
B

                            A         C

                        X      y   z      w

②LL型:新节点插入在A的左子树的左孩子上

先序遍历结果：
z C w B y A x

Adjust:

                                 B
                            C         A

                        z      w   y      x

③RL型:新节点插入在A的右子树的左孩子上

先序遍历结果：
x A z C w B y

Adjust:

                                 C
                            A         B

                        X      z   w      y

④LR型:新节点插入在A的左子树的右孩子上

y B z C w A x
先序遍历结果：

Adjust:

                                 C
                            B         A

                        y      z    w     x

2.删除节点：
删除节点我们可以分成4种情况加以考虑：
①删除节点为叶子节点：
直接删除，然后进行check和adjust。
②删除节点只有左孩子：
将其左孩子直接链接该节点的父节点，然后进行check和adjust。
③删除节点只有右孩子：
将其右孩子直接链接该节点的父节点，然后进行check和adjust。
④删除节点即有左孩子也有右孩子：
找出其左分支最大值，或者右分支最小值，进行替换，然后删除相应的被替换的节点，然后进行check和adjust。

3.查找节点：
递归查找就行了，判断当前节点是不是待查数据，是的话就返回该数据，否则就进入左子树和右子树进行查找。

3、源代码

#include <iostream>
#include <sstream>
#include <math.h>
#include "graphpainter.h"
#include "graphpainter.cpp"
using namespace std;

typedef int number;

char* int2str(int a, char* buff)
{
	sprintf(buff, "%d", a);
	return buff;
}

class BSTNode
{
public:
	BSTNode(number data=0, int cnt=1):data(data), count(cnt), left(NULL), right(NULL), pa(NULL), ban(0) {};
	number data; //值
	int count; //个数
	BSTNode *left; //左孩子
	BSTNode *right; //右孩子
	BSTNode *pa; //父亲
	int ban; //平衡因子
	//设置左孩子，并给左孩子的父亲赋值
	void setleft(BSTNode *p);
	//设置右孩子，并给右孩子的父亲赋值
	void setright(BSTNode *p);
	//连接结点，自动判断左右，要求p一定非空
	void setchild(BSTNode *p);
	char* toStr(char* buff);
	//递归重置一颗子树root上全部结点的平衡因子，返回值为树的高度
	static int setban(BSTNode *root);
};

//平衡二叉树类
class BBST
{
public:
	BSTNode *root; //根节点
	BBST() :root(NULL) {};
	void _free(BSTNode *btn)
	{
		if (btn->left)
			_free(btn->left);
		if (btn->right)
			_free(btn->right);
		delete btn;
	}
	~BBST()
	{
		if (root)
			_free(root);
	}
	/*寻找值为data的结点，如果找到则返回该点地址，否则返回NULL, last为最后搜索地址*/
	BSTNode* Find(number data, BSTNode **last = NULL);
	/*新增一个结点*/
	void Add(number data);
	/*删除一个结点*/
	void Del(number data);
	/*辅助函数：在插入中维护平衡因子，若仍然平衡，返回true；否则返回false，导出a,b,c结点
	cur为当前出发的结点,a,b,c相连且a->b->c
	*/
	bool _checkban(BSTNode* cur, BSTNode **a, BSTNode **b, BSTNode **c);
	/*辅助函数：在删除中维护平衡因子，若仍然平衡，返回true；否则返回false，导出a,b,c结点
	cur为要删除的叶子结点，a,b,c相连且a->b->c
	*/
	bool _checkban2(BSTNode *cur, BSTNode **a, BSTNode **b, BSTNode **c);
	BSTNode* _RR(BSTNode *a, BSTNode *b, BSTNode *c);
	BSTNode* _LL(BSTNode *a, BSTNode *b, BSTNode *c);
	BSTNode* _RL(BSTNode *a, BSTNode *b, BSTNode *c);
	BSTNode* _LR(BSTNode *a, BSTNode *b, BSTNode *c);
	/*辅助函数：调节树，利用中序遍历调节指针，返回中结点*/
	BSTNode* _adjust(BSTNode *a, BSTNode *b, BSTNode *c);
	/*用graphpainter库图形显示树*/
	void show_graph();
};

void OutMenu()
{
	cout << "\t\t---------------081810221朱林昊---------------\n";
	cout << "\n\t\t--------------------AVL---------------------\n\n";  //说明该代码的实现功能
	cout << "\t\t* * * * * * * * * * * * * * * * * * * * * * *\n";
	cout << "\t\t*                                           *\n";
	cout << "\t\t*         AVL菜单                          *\n";
	cout << "\t\t*                                          *\n";
	cout << "\t\t*          1:显示图                        *\n";
	cout << "\t\t*          2:插入节点p                     *\n";
	cout << "\t\t*          3:删除节点p                     *\n";
	cout << "\t\t*          4:从p到p2等差插入节点           *\n";
	cout << "\t\t*          5:从p到p2等差删除节点           *\n";
	cout << "\t\t*          6:随机插入p个节点               *\n";
	cout << "\t\t*          7:查找数据p                     *\n";
	cout << "\t\t*          0:退出整个程序                  *\n";
	cout << "\t\t*                                           *\n";
	cout << "\t\t* * * * * * * * * * * * * * * * * * * * * * *\n";
}

int main()
{
	BBST BT;
	char op;
	number p, p2;
	system("color 1E");
	//OutMenu();
	while (true)
	{
		fflush(stdin);//清除键盘缓冲区
 		system("cls");
 		OutMenu();
		printf("\n");
		printf("\t\t请您选择:");
 		op=getchar();
		switch(op)
 		{
 		case '1':
  			BT.show_graph();//显示图
  			getchar();
  			getchar();
  			break;
 		case '2':
 			cout << "\n请输入插入的节点：";
  			cin >> p;  //插入节点p
			BT.Add(p);
			cout << "\n插入成功！";
			getchar();
			getchar();
  			break;
 		case '3':
 			cout << "\n请删除插入的节点：";
  			cin >> p; //删除节点p
			try
			{
				BT.Del(p);
				cout << "\n删除成功！";
			}
			catch (invalid_argument e)
			{
				cout << "Can not find " << p << endl;
			}
			getchar();
			getchar();
  			break;
 		case '4':
 			cout << "\n请输入插入的等差节点的开头和结尾：";
  			cin >> p >> p2;  //插入p到p2的等差数列
			for (number i = p; i <= p2; i++)
			{
				BT.Add(i);
				cout << "\n插入" << i << "成功！";
			}
			getchar();
			getchar();
  			break;
 		case '5':
 			cout << "\n请输入删除的等差节点的开头和结尾：";
  			cin >> p >> p2;  //删除p到p2的等差数列
			for (number i = p; i <= p2; i++)
				try
			{
				BT.Del(i);
				cout << "\n删除" << i << "成功！";
			}
			catch (invalid_argument e)
			{
				cout << "\n没有找到： " << i << endl;
			}
			getchar();
			getchar();
  			break;
  		case '6':
  			cout << "\n请输入随机插入的数据个数：";
			cin >> p;  //随机插入p个数据
			for (int i = 0; i < p; i++)
			{
				p2 = round(rand()%p);
				BT.Add(p2);
				cout << "随机添加：" << p2 << endl;
			}
			getchar();
			getchar();
  			break;
 		case '7':
 			cout << "\n请输入待查数据：";
 			cin >> p; //查找数据p
			if (BT.Find(p))
			{
				cout << "数字 " << p << " 存在。" << endl;
			}
			else
			{
				cout << "数字 " << p << " 不存在。" << endl;
			}
			getchar();
			getchar();
 			break;
		case '0':
  			break;
 		}
	}
	system("pause");
	return 0;
}

void BSTNode::setleft(BSTNode *p)
{
	left = p;
	if (p)
		p->pa = this;
}

void BSTNode::setright(BSTNode *p)
{
	right = p;
	if (p)
		p->pa = this;
}

void BSTNode::setchild(BSTNode *p)
{
	if (data < p->data)
		setright(p);
	else if (data > p->data)
		setleft(p);
	else
		cout << "ERROR Set Child: p==pa";
}

char* BSTNode::toStr(char* buff)
{
	stringstream str;
	str.str("");
	str << "\'";
	str << data;
	if (count > 1)
	{
		str << "(" << count << ")";
	}
	//str << "[" << ban << "]";
	str << "\'";
	str >> buff;
	return buff;
}

int BSTNode::setban(BSTNode *root)
{
	int h1, h2;
	if (!root)
		return 0;
	h1 = setban(root->left);
	h2 = setban(root->right);
	root->ban = h1 - h2;
	return (h1 > h2 ? h1 : h2) + 1;
}

BSTNode* BBST::Find(number data, BSTNode **last)
{
	BSTNode *p = root, *p1 = NULL;
	while (p)
	{
		if (p->data == data)
			return p;
		else if (p->data > data)
		{
			p1 = p;
			p = p->left;
		}
		else if (p->data < data)
		{
			p1 = p;
			p = p->right;
		}
	}
	if (last)
		*last = p1;
	return NULL;
}

void BBST::Add(number data)
{
	BSTNode *p, *p1, *a, *b, *c;
	p = Find(data, &p1);
	if (p)
	{
		//Condition 1: 已经存在
		p->count++;
		return;
	}
	if (!p1)
	{
		//Condition 2: p为根节点，则新建根节点
		root = new BSTNode(data);
	}
	else
	{
		p = new BSTNode(data);
		p1->setchild(p);
		if (!_checkban(p, &a, &b, &c))
			_adjust(a, b, c);
	}

}

void BBST::Del(number data)
{
	BSTNode *p, *p1, *p2, *cur, *a, *b, *c, *m;
	//搜索
	p = Find(data);
	if (!p)
		throw invalid_argument("Data not found!");
	//如果能直接减去
	if (p->count > 1)
	{
		p->count--;
		return;
	}
	//只在叶子节点开始删除：用比它稍大的替换
	p1 = p->right;
	p2 = p;
	while (p1)
	{
		p2 = p1;
		p1 = p1->left;
	}
	cur = p2;
	if (cur->right)
	{
		//特判：如果cur有一个右孩子，则因为cur没有左孩子，右孩子高度只能为1。
		//则将右孩子拿上来，高度-1。
		if (cur->pa)
			cur->pa->setchild(cur->right);
		p2 = cur->right;
	}
	else if (cur->left)
	{
		//特判：如果cur有一个左孩子，同理将左孩子拿上来，高度-1
		if (cur->pa)
			cur->pa->setchild(cur->left);
		p2 = cur->left;
	}
	else
	{
		//此时cur为叶子结点
		//特判：如果cur为根
		if (!cur->pa)
		{
			root = NULL;
			delete cur;
			return;
		}
		else if (cur->data < cur->pa->data)
			cur->pa->left = NULL;
		else
			cur->pa->right = NULL;
	}
	//向上调整

	while (!_checkban2(p2, &a, &b, &c))
	{
		m = _adjust(a, b, c);
		if (m == root)
			break;
		if (m->ban != 0)
			//若为0，则高度-1，继续向上搜索
			break;
		p2 = m;
	}
	if (cur != p)
	{
		p->data = cur->data;
		p->count = cur->count;
	}
	delete cur;
}

bool BBST::_checkban(BSTNode* cur, BSTNode **a, BSTNode **b, BSTNode **c)
{
	*b = cur;
	*a = (*b)->pa; //新插入的b肯定平衡，从父亲开始判断
	while (*a)
	{
		if ((*a)->data < (*b)->data)
			//b是a的右孩子
			(*a)->ban--;
		else
			(*a)->ban++;
		if ((*a)->ban == 0)
			//结论：0平衡因子将不会对上造成影响，不用调节
			return true;
		else if ((*a)->ban == 1 || (*a)->ban == -1)
		{
			//继续向上回溯
			*c = *b;
			*b = *a;
			*a = (*a)->pa;
		}
		else
			//肯定需要调节
			return false;
	}
	return true;
}

bool BBST::_checkban2(BSTNode *cur, BSTNode **a, BSTNode **b, BSTNode **c)
{
	BSTNode *p = cur, *pp = cur->pa;
	int oriban; //父亲结点原来的平衡因子
	while (pp)
	{
		oriban = pp->ban;
		if (p->data < pp->data)
			//左子树高度-1
			pp->ban--;
		else
			//右子树高度-1
			pp->ban++;
		if (oriban == 0)
		{
			//父亲结点高度不变，不需处理
			return true;
		}
		else if (pp->ban == 0)
		{
			//父亲结点的高度-1，向上传递
			p = pp;
			pp = pp->pa;
		}
		else
		{
			//父亲结点需要进行调整
			(*a) = pp;
			if (pp->ban == -2)
				(*b) = pp->right;
			else
				(*b) = pp->left;
			if ((*b)->ban <= 0)
				//对于ban==0，则既可以L调整也可以R调整
				(*c) = (*b)->right;
			else
				(*c) = (*b)->left;
			return false;
		}
	}
	//全部搜索结束，不需调整
	return true;

}

BSTNode* BBST::_RR(BSTNode *a, BSTNode *b, BSTNode *c)
{
	BSTNode *pa; //上面的根节点
	BSTNode *x, *y, *z, *w;
	pa = a->pa;
	x = a->left;
	y = b->left;
	z = c->left;
	w = c->right;
	a->setright(y);
	b->setleft(a);
	return b;
}

BSTNode* BBST::_LL(BSTNode *a, BSTNode *b, BSTNode *c)
{
	BSTNode *pa; //上面的根节点
	BSTNode *x, *y, *z, *w;
	pa = a->pa;
	x = a->right;
	y = b->right;
	z = c->left;
	w = c->right;
	a->setleft(y);
	b->setright(a);
	return b;
}

BSTNode* BBST::_RL(BSTNode *a, BSTNode *b, BSTNode *c)
{
	BSTNode *pa; //上面的根节点
	BSTNode *x, *y, *z, *w;
	pa = a->pa;
	x = a->left;
	y = b->right;
	z = c->left;
	w = c->right;
	a->setright(z);
	b->setleft(w);
	c->setleft(a);
	c->setright(b);
	return c;
}

BSTNode* BBST::_LR(BSTNode *a, BSTNode *b, BSTNode *c)
{
	BSTNode *pa; //上面的根节点
	BSTNode *x, *y, *z, *w;
	pa = a->pa;
	x = a->right;
	y = b->left;
	z = c->left;
	w = c->right;
	b->setright(z);
	a->setleft(w);
	c->setleft(b);
	c->setright(a);
	return c;

}

BSTNode* BBST::_adjust(BSTNode *a, BSTNode *b, BSTNode *c)
{
	BSTNode *m; //中间结点
	BSTNode *pa = a->pa; //原始根
	if (a->right == b&&b->right == c)
		m = _RR(a, b, c);
	else if (a->left == b&&b->left == c)
		m = _LL(a, b, c);
	else if (a->right == b&&b->left == c)
		m = _RL(a, b, c);
	else if (a->left == b&&b->right == c)
		m = _LR(a, b, c);
	//重置平衡因子
	BSTNode::setban(m);
	//修改根
	if (pa)
		//存在原根
		pa->setchild(m);
	else
	{
		//设置新根
		root = m;
		m->pa = NULL;
	}
	return m;
}
void BBST::show_graph()
{
	graphpainter GP("graphpainter\\graphpainter.exe");
	GP.newpainter("bstgraph.txt", BT);
	GP.setfigure("figsize", "16,8");
	GP.setlayout("root", "0");
	if (root == NULL)
	{
		GP.setbtnode('L', "0", "\'空\'");
	}
	else
	{
		//宽搜
		int head, tail;
		BSTNode** Q; //搜索队列
		BSTNode* cur;
		char buff[255], buff2[255];
		Q = new BSTNode*[1000];
		Q[0] = root;
		GP.setbtnode('L', "0", root->toStr(buff));
		head = 0;
		tail = 0;
		while (head <= tail)
		{
			cur = Q[head];
			//加入自己结点
			if (cur->left)
			{
				Q[++tail] = cur->left;
				GP.setedge(int2str(head, buff), int2str(tail, buff2));
				GP.setbtnode('L', int2str(tail, buff), cur->left->toStr(buff2));
			}
			if (cur->right)
			{
				Q[++tail] = cur->right;
				GP.setedge(int2str(head, buff), int2str(tail, buff2));
				GP.setbtnode('R', int2str(tail, buff), cur->right->toStr(buff2));
			}
			head++;
		}
	}
	//输出
	GP.draw();
	GP.close();
}//581行

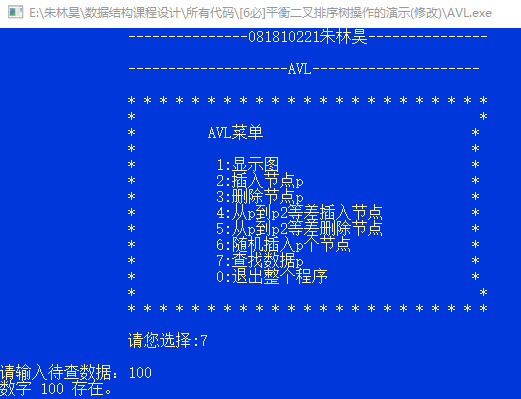

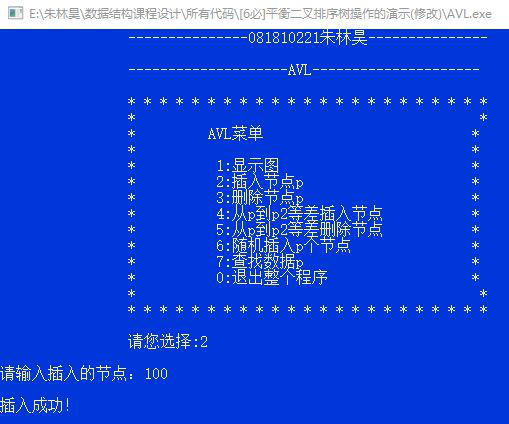

4、运行结果
在这里插入图片描述

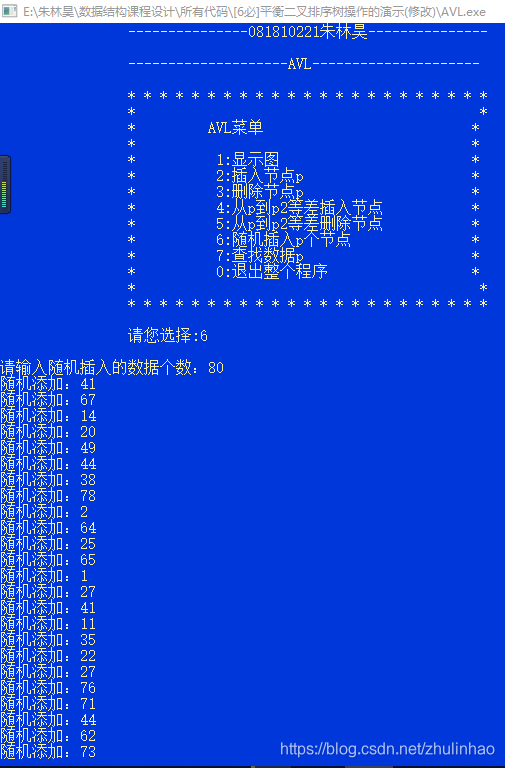

随机插入80个节点：
在这里插入图片描述
在这里插入图片描述

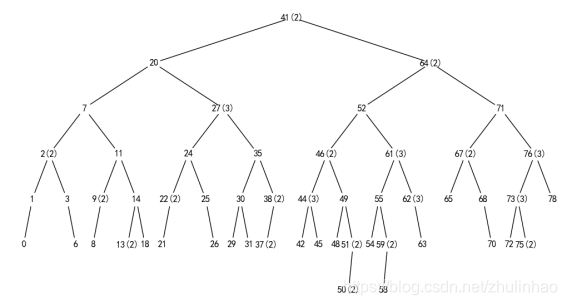

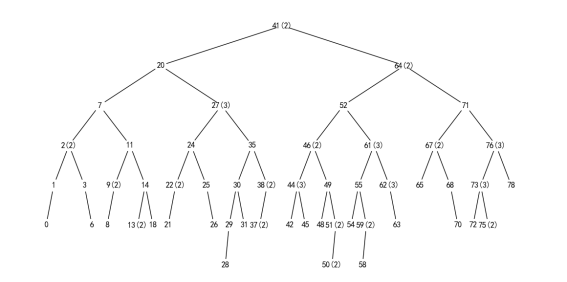

显示图：
在这里插入图片描述

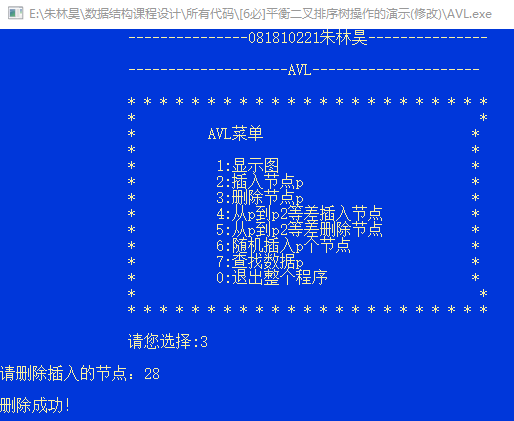

删除节点28并显示：
在这里插入图片描述
在这里插入图片描述
插入100，并显示：
在这里插入图片描述
在这里插入图片描述
查找数据100和210：
在这里插入图片描述
在这里插入图片描述
5、总结
性能分析：
时间复杂度：由于插入，删除，查找的时间复杂度都为O(logn)，所以可以认为本程序的时间复杂度为O(logn)。
空间复杂度：O©。
遇到的问题与解决方法：
1.一开始，我删除既有左孩子又有右孩子的节点的方法是，中序遍历，然后再生成新的AVL，这样操作会让代码的时间复杂度变为O(n),空间复杂度变为O(n)，因为需要对树进行中序遍历，并且存储在某一个数组里面。但是复习了老师所讲的知识，还是采用了选择左子树或者右子树最值的方法
2.本题类的操作参考了周易同学，本来我是采用上课讲的二叉树的结构体来写的，但是那样操作过于麻烦，所以在周易同学的帮助下，我采用了类来写，可以在一定程度上减少重复代码的数量。
心得体会：
从结果上来看，程序代码是正确的，并且可以很好的执行插入，删除，画图等功能，不过在写删除的时候，需要进行很多次特判，所以代码有些冗长。

关于本文的画图头文件#include “graphpainter.h”，#include "graphpainter.cpp"需要的可以在评论区留言

猜你喜欢

转载自blog.csdn.net/zhulinhao/article/details/106898724
今日推荐
开源日报 | Chrome内置Gemini的意义不在于Gemini；中国AI追随之路的五大误区；ECharts创始人“下海”养鱼；谷歌I/O开发者大会什么都有，只是没有惊喜
微软回应中国区AI团队“打包赴美”传闻
基于大语言模型的开源知识库问答系统 MaxKB GitHub Star 数量突破 5,000 个！
美国拟限制 AI 大模型出口中国和俄罗斯
苹果将与 OpenAI 达成协议，将 ChatGPT 应用于 iPhone
openKylin 社区生态委员会第六次会议圆满召开
阿里云正式发布通义千问 2.5
Python 3.13 发布首个 Beta：实验性自由线程模式和 JIT、改进交互式解释器
Stack Overflow 拿我的代码去训练 AI 大模型，还封了我的账号
Pop!_OS 的 COSMIC 桌面完成 App Store 上架工作
《2024 年一季度互联网投融资运行情况》研究报告
报告：Django 仍然是 74% 开发者的首选
周排行
返回指定时间格式
fopen函数中的mode参数
Java 单例模式探讨
Flex remoteobject工作原理探讨
寻找mplayer的便捷安装方法
30天了解30种技术系列---(26)MySQL自动化运维工具Inception
关于Jboss/Tomcat/Jetty的JNDI定义123
程序减肥，strip，eu-strip 及其符号表
AsyncTask、View.post(Runnable)、ViewTreeObserver三种方式总结frame animation自动启动
Json和Bean的互相转换
每日归档
更多
2024-05-15(24)
2024-05-14(0)
2024-05-13(18)
2024-05-12(0)
2024-05-11(38)
2024-05-10(38)
2024-05-09(35)
2024-05-08(42)
2024-05-07(14)
2024-05-06(40)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
