1 前言
基本诉求：想要一张图，显示时有圆角，且还能有boarder。图可以是纯色，也可以是图片。

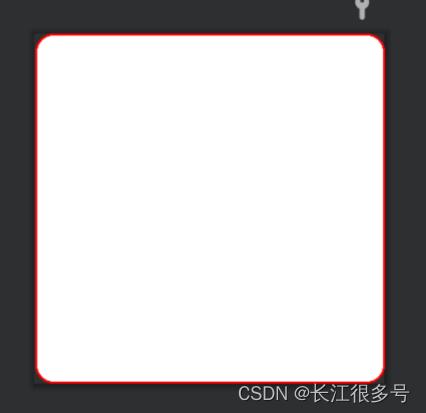

在android，绘制这样的图非常简单，在xml声明一下就行。
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<solid android:color="#FFFFFFFF"/>
<corners android:radius="25dp"/>
<stroke android:width="3dp" android:color="#FFff0000"/>
</shape>
圆角一般设置一个半径radius，边线border一般设置线宽&颜色即可。
在Unity，就麻烦一些，要借助shader或者脚本实现，本文着重讨论一下用shader怎么实现。
2 圆角的实现
先研究左下角怎么抠掉。
当x < r 且 y < r，则可以分为上图的区域A和区域B，其中区域A是需要设置alpha = 0的区域。区域B则保持纹理颜色。
怎么找出区域A呢？
首先，圆角的中心点，坐标为(r, r)，则这个区域内的任意一点（x, y）， 距离中心点的距离arc_size为
如果arc_size大于圆的半径r，则是在区域A，否则，在区域B。
开根号浪费计算，可以都加个平方。
即，从代码上，可以这么写：
//左下角
if (x < r && y < r)
{
arc_size = (x - r) * (x - r) + (y - r) * (y - r);
if (arc_size > r * r) {
color.a = 0;
}
}
补充一点，是x的范围是0~width, y的范围是0 ~ height。
由于shader的顶点坐标是归一化的，即0到1，所以需要归一化坐标，乘于view的宽和高。
float x = IN.texcoord.x * width;
float y = IN.texcoord.y * height;
3 border的实现

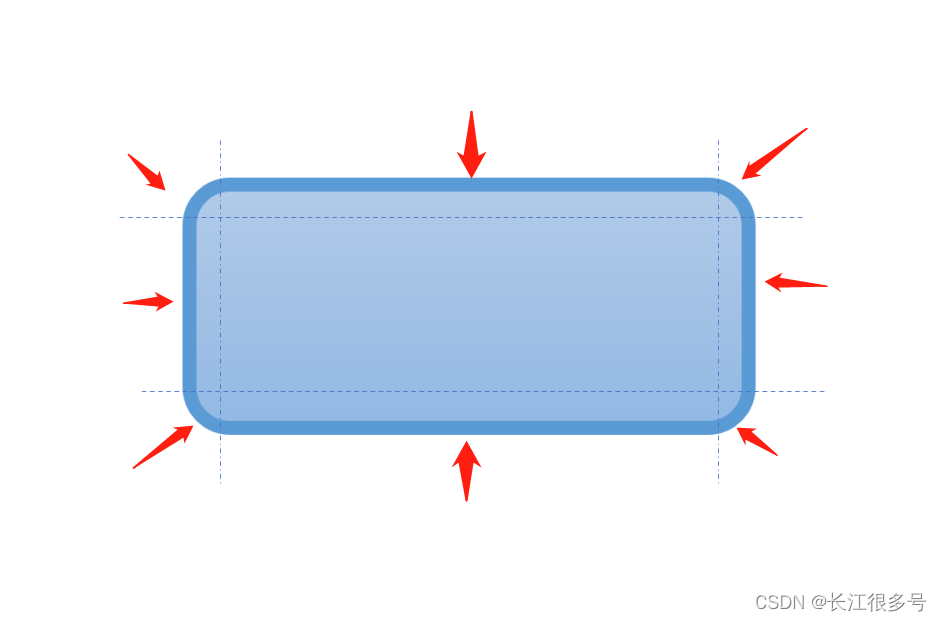

边界，可以分8个区域，具体如下
分两种，一种是拐弯区域，一种是直线区域。
3.1 拐弯区域
以左下角为例子，我们放大区域看看。
分三部分，一个是镂空区域，一个是线区域，一个是线内区域。3者距离中心点不一样，所以我们还是可以根据某个点距离中心点（r, r） 来判断。
来，上代码：
half4 color = IN.color;
if (x < r && y < r)//左下角区域
{
//离中心点的距离（的平方）
arc_size = (x - r) * (x - r) + (y - r) * (y - r);
if (arc_size > r * r) {
//超过圆的半径，则透明度为0
color.a = 0;
} else if (border_width > 0 && arc_size > (r - border_width) * (r - border_width)) {
//要求有边线，且距离大于r - border_width， 为线的实际区域
color = border_color;
}
}
3.2 直线区域
直线就比较简单了，以下边中间的线为例子。区域范围是x > r && x < (width - r)。
现在，只需要保证y < border_width，则是线的实际区域，否则，为原始像素。
所以，代码如下
half4 color = IN.color;
//....
if (border_width > 0) {
//下边直线区域
if (x > r && x < (width - r) && y < border_width) {
color = border_color;
}
}
4 完整shader代码
Shader "Custom/UI/RoundConorNew"
{
Properties
{
[PerRendererData] _MainTex("Sprite Texture", 2D) = "white" {
}
_StencilComp("Stencil Comparison", Float) = 8
_Stencil("Stencil ID", Float) = 0
_StencilOp("Stencil Operation", Float) = 0
_StencilWriteMask("Stencil Write Mask", Float) = 255
_StencilReadMask("Stencil Read Mask", Float) = 255
_ColorMask("Color Mask", Float) = 15
_RoundedRadius("Rounded Radius", Range(0, 256)) = 64
_Width("View Width", Float) = 200
_Height("View Height", Float) = 200
_BorderWidth("Border Width", Float) = 1
_BorderColor("Boader Color", Color) = (1, 0, 0, 1)
}
SubShader
{
Tags
{
"Queue" = "Transparent"
"IgnoreProjector" = "True"
"RenderType" = "Transparent"
"PreviewType" = "Plane"
"CanUseSpriteAtlas" = "True"
}
Stencil
{
Ref[_Stencil]
Comp[_StencilComp]
Pass[_StencilOp]
ReadMask[_StencilReadMask]
WriteMask[_StencilWriteMask]
}
Cull Off
Lighting Off
ZWrite Off
ZTest[unity_GUIZTestMode]
Blend SrcAlpha OneMinusSrcAlpha
ColorMask[_ColorMask]
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
#include "UnityUI.cginc"
#pragma multi_compile __ UNITY_UI_ALPHACLIP
struct appdata_t
{
float4 vertex :
POSITION;
float4 color :
COLOR;
float2 texcoord :
TEXCOORD0;
};
struct v2f
{
float4 vertex :
SV_POSITION;
fixed4 color :
COLOR;
half2 texcoord :
TEXCOORD0;
float4 worldPosition :
TEXCOORD1;
};
fixed4 _TextureSampleAdd;
float4 _ClipRect;
float _RoundedRadius;
float _Width;
float _Height;
float _BorderWidth;
float4 _BorderColor;
float4 _MainTex_TexelSize;//纹理的大小，可能没有纹理，只有顶点颜色
v2f vert(appdata_t IN)
{
v2f OUT;
OUT.worldPosition = IN.vertex;
OUT.vertex = UnityObjectToClipPos(OUT.worldPosition);
OUT.texcoord = IN.texcoord;
OUT.color = IN.color;
return OUT;
}
sampler2D _MainTex;
fixed4 frag(v2f IN) : SV_Target
{
half4 color = IN.color;
if (_MainTex_TexelSize.z > 0) {
//有纹理，则颜色从纹理读取， 并叠加顶点颜色
color = (tex2D(_MainTex, IN.texcoord)) * IN.color;
}
//float width = _MainTex_TexelSize.z;
//float height = _MainTex_TexelSize.w;
float width = _Width;
float height = _Height;
if (width <= 0 && _MainTex_TexelSize.z > 0)
{
//如果没定义宽度，而纹理又定义了宽度，则从纹理宽度读取
width = _MainTex_TexelSize.z;
}
if (height <= 0 && _MainTex_TexelSize.w > 0)
{
//同上
height = _MainTex_TexelSize.w;
}
float border_width = _BorderWidth;
half4 border_color = _BorderColor;
float x = IN.texcoord.x * width;
float y = IN.texcoord.y * height;
float r = _RoundedRadius;
float arc_size = 0;
//左下角
if (x < r && y < r)
{
arc_size = (x - r) * (x - r) + (y - r) * (y - r);
if (arc_size > r * r) {
color.a = 0;
} else if (border_width > 0 && arc_size > (r - border_width) * (r - border_width)) {
color = border_color;
}
}
//左上角
if (x < r && y >(height - r))
{
arc_size = (x - r) * (x - r) + (y - (height - r)) * (y - (height - r));
if (arc_size > r * r) {
color.a = 0;
}
else if (border_width > 0 && arc_size > (r - border_width) * (r - border_width)) {
color = border_color;
}
}
//右下角
if (x > (width - r) && y < r)
{
arc_size = (x - (width - r)) * (x - (width - r)) + (y - r) * (y - r);
if (arc_size > r * r) {
color.a = 0;
}
else if (border_width > 0 && arc_size > (r - border_width) * (r - border_width)) {
color = border_color;
}
}
//右上角
if (x > (width - r) && y > (height - r))
{
arc_size = (x - (width - r)) * (x - (width - r)) + (y - (height - r)) * (y - (height - r));
if (arc_size > r * r) {
color.a = 0;
} else if (border_width > 0 && arc_size > (r - border_width) * (r - border_width)) {
color = border_color;
}
}
if (border_width > 0) {
//下边直线区域
if (x > r && x < (width - r) && y < border_width) {
color = border_color;
}
//上边直线区域
if (x > r && x < (width - r) && (height - y) < border_width) {
color = border_color;
}
//左边直线区域
if (y > r && y < (height - r) && x < border_width) {
color = border_color;
}
//右边直线区域
if (y > r && y < (height - r) && x > (width - border_width)) {
color = border_color;
}
}
return color;
}
ENDCG
}
}
}
5 shader使用方式
5.1 创建shader
在Unity 开发环境中，Assets的某个子目录下，右键，Create - Shader - Unlit Shader，将创建一个不带光照的shader文件，但无所谓，我们都要删除。双击打开，把上面第4节的代码黏贴覆盖。
5.2 创建材质Material
右键，Create - Material，新建一个材质。
然后，材质的shader选择为Custom/UI/RoundConorNew，也就是5.1新建的shader名字。
接着，调整参数，主要有5个参数需要关心：
Rounded Radius就是圆角的半径。
View Width & View Height 是目标UI的宽高。
Border Width是边线宽度。
Border Color是边线颜色。
如果不要边线，把Border Width设置为0即可。
5.3 应用
在Unity的中，新建一个Image，然后把材质选为上面5.2新建的材质即可。
