ZYNQ中的AXI DMA

1.DMA简介

• DMA(Direct Memory Access，直接存储器访问)是一种内存访问技术。它允许某些计算机内部的硬件子系统可以独立地直接读写系统内存，而不需中央处理器（ CPU）介入处理。
• 允许不同速度的硬件设备进行沟通，而不需要依于中央处理器的大量中断负载。否则，中央处理器需要从来源把每一片段的数据复制到寄存器，然后把它们再次写回到新的地方。在这个时间里，中央处理器就无法执行其它的任务。
• DMA 是一种快速的数据传送方式， 通常用来传送数据量较多的数据块，很多硬件系统会使用 DMA，包括硬盘控制器、绘图显卡、网卡和声卡，在使用高速 AD/DA 时使用 DMA 也是不错的选择。
• DMA 是用硬件实现存储器与存储器之间或存储器与 I/O 设备之间直接进行高速数据传输。 使用 DMA时， CPU 向 DMA 控制器发出一个存储传输请求， 这样当 DMA 控制器在传输的时候， CPU 执行其它操作，传输操作完成时 DMA 以中断的方式通知 CPU。对于zynq，这种交互通常发生在stream流和DDR3之间。
• 为了发起传输事务， DMA 控制器必须得到以下数据：
  • 源地址 — 数据被读出的地址
  • 目的地址 — 数据被写入的地址
  • 传输长度 — 应被传输的字节数

2.ZYNQ中的DMA

• ZYNQ 提供了两种 DMA，一种是集成在 PS 中的硬核 DMA，另一种是 PL 中使用的软核 AXI DMA IP。

2.1 PS 中的硬核 DMA

• 在 ARM CPU 设计的过程中，已经考虑到了大量数据搬移的情况，因此在 CPU 中自带了一个 DMA 控制器 DAMC，这个 DAMC 驻留在 PS 内，而且必须通过驻留在内存中的 DMA 指令编程，这些程序往往由CPU 准备，因此需要部分的 CPU 参与。 DMAC 支持高达 8 个通道，所以多个 DMA 结构的核可以挂在单个DMAC 上。 DAMC 与 PL 的连接是通过 AXI_GP 接口，这个接口最高支持到 32 位宽度，这也限制了这种模式下的传输速率，理论最高速率为 600MB/s。这种模式不占用 PL 资源，但需要对 DMA 指令编程，会增加软件的复杂性。

2.2 PL 中的软核 DMA

• 为了获取更高的传输速率，可以以空间换时间，在 PL 中添加 AXI DMA IP 核，并利用AXI_HP 接口完成高速的数据传输。AXI DMA为AXI4存储器和AXI4-stream外设（如以太网口）之间提供了高带宽的直接内存访问。其可选的S/G功能可以将CPU从数据搬运任务中解放。通过 PL 的 DMA 和 AXI_HP 接口的传输适用于大块数据的高性能传输，带宽高。该种传输方式的拓扑图如下：


• 可以看到 DMA 的数据传输经 S_AXI_HP 接口（以下简称 HP 接口）。 ZYNQ 拥有 4 个 HP 接口，提供了 ZYNQ 内最大的总带宽。每一个 HP 接口都包含控制和数据 FIFO。这些 FIFO 为大数据量突发传输提供缓冲，让 HP 接口成为理想的高速数据传输接口。对 DMA 的控制或配置通过 M_AXI_GP 接口，传输状态通过中断传达到 PS 的中断控制器。

• 该AXI DMA IP核在 AXI4 内存映射和 AXI4-Stream IP 接口之间提供高带宽直接储存访问。其可选的 scatter gather 功能还可以从基于处理器的系统中的中央处理单元（ CPU）卸载数据移动任务。初始化、 状态和管理寄存器通过 AXI4-Lite 从接口访问。核心的功能组成如下图所示（图中的读写都是对内存的）：


• 其中最上面的 AXI4 memory map read是从内存中读数据，即从DDR3中读取数据，经过Datamove走向了AXI4 Stream Master（MM2S），通过AXI4-FULL接口完成了存储器映射到IO外设的转换。最下面的 AXI4 memory map write过程与之相反。

• 右侧中间三组接口：AXI4 Control Stream(MM2S)、AXI4 memory map read/write、AXI4 Stream(S2MM)都是在S/G模式下才会用到的，MM2S和S2MM可以连接到IO外设，通过stream数据流做数据交互；AXI4 memory map read/write经过AXI互联逻辑连接到DDR3控制器中。

• 当最上/下AXI4 memory map read/write传输完成后，会发出中断给CPU。

2.2.1 软核AXI DMA 的三种总线

• AXI4-Lite 用于对寄存器进行配置，也可以读出寄存器的状态。处理器需要对DMA IP进行配置（DDR3起始地址，读写长度等等，以便开启DMA数据传输）、命令传输（读写使能），都是经过该总线。
• AXI4 Memory Map 用于与内存交互，又分为 AXI4 Memory Map Read 和 AXI4 Memory Map Write 两个接口，一个是读一个是写。
• AXI4 Stream 接口用于对外设的读写，其中 AXI4 Stream Master（ MM2S， Memory Map to Stream）用于对外设写， AXI4-Stream Slave(S2MM， Stream to Memory Map)用于对外设读。
• 总之，AXI_MM2S 和AXI_S2MM 是存储器端映射的 AXI4 总线，提供对存储器（ DDR3）的访问。 AXIS_MM2S 和 AXIS_S2MM是 AXI4-stream总线，可以发送和接收连续的数据流，无需地址。

2.2.2 软核AXI DMA 三种工作模式

AXI DMA 提供 3 种模式，分别是 Direct Register 模式、 Scatter/Gather 模式和 Cyclic DMA 模式，这里我们简单的介绍下常用的 Direct Register 模式和 Scatter/Gather 模式。

• Direct Register DMA 模式也就是 Simple DMA。 Direct Register 模式提供了一种配置，用于在 MM2S 和S2MM 通道上执行简单的 DMA 传输，这需要更少的 FPGA 资源。 通过访问DMACR（DMA控制寄存器）、源地址或者目的地址和传输数据长度寄存器（长度必须最后设置）发起DMA传输。传输完成后若使能产生中断输出，那么DMASR（DMA状态寄存器）相关的通道中断标志位有效。Simple DMA 允许应用程序在 DMA 和Device 之间定义单个事务。它有两个通道：一个从 DMA 到 Device，另一个从 Device 到 DMA。应用程序必须设置缓冲区地址和长度字段以启动相应通道中的传输。MM2S 步骤如下（S2MM步骤类似）：
  • 1、开始使能MM2S通道
  • 2、使能中断（可选）
  • 3、写一个有效的源地址到MM2S_SA寄存器。若没有使能DRE功能，在指定起始地址时需要注意字节地址对齐，取决于Stream流的数据位宽
  • 4、写传输的字节数到MM2S_LENGTH寄存器，长度为0无效，非零值将决定存储器映射到Stream流的数据个数。必须最后一个配置MM2S_LENGTH寄存器。
  • Simple DMA一次配置完成后只能进行连续的地址空间的读写，向不同地址搬运则需要重新配置。Scatter/Gather DMA 模式解决了这一问题。
• Scatter/Gather DMA 模式将传输的基本参数（起始地址、传输长度等）存在内存中，被称为buffer descriptor（BD），在工作时通过SG接口加载和更新BD中的状态。允许在单个 DMA 事务中将数据传输到多个存储区域或从多个存储区域传输数据。它相当于将多个 Simple DMA 请求链接在一起。 SGDMA 允许应用程序在内存中定义事务列表，硬件将在应用程序没有进一步干预的情况下处理这些事务。在此期间，应用程序可以继续添加更多工作以保持硬件工作。用户可以通过轮询或中断来检查事务是否完成。 SGDMA 处理整个数据包（ 被定义为表示消息的一系列数据字节）并允许将数据包分解为一个或多个事务。例如，采用以太网 IP 数据包，该数据包由 14 字节的报头后跟 1 个或多个字节的有效负载组成。使用 SGDMA，应用程序可以将 BD（ Buffer Descriptor， 用于描述事务的对象） 指向报头，将另一个 BD 指向有效负载，然后将它们作为单个消息传输。这种策略可以使TCP / IP 堆栈更有效，它允许将数据包标头和数据保存在不同的内存区域，而不是将数据包组装成连续的内存块。
  • 在简单的设计中，不需要使用 scatter gather DMA 模式，因为可以使用 DMA 的更简单的寄存器直接模式充分实现系统， 从而避免实现 scatter gather 功能带来的面积成本。在系统需要对 DMA 进行相对复杂的软件控制时， 可以使用 scatter gather 模式。

3.各种接口方式的比较

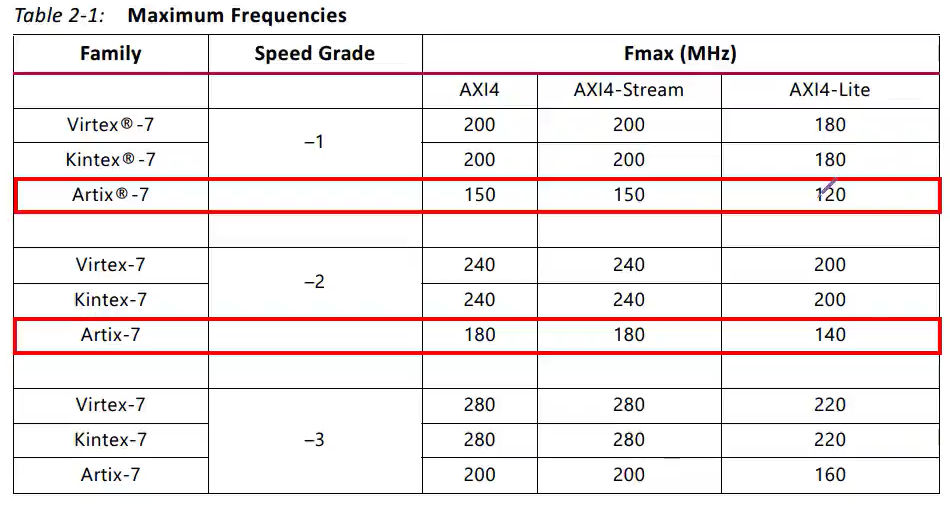

4. 不同Xilinx芯片AXI DMA IP时钟频率

参考：pg021_axi_dma
