以下内容是:转载+原创

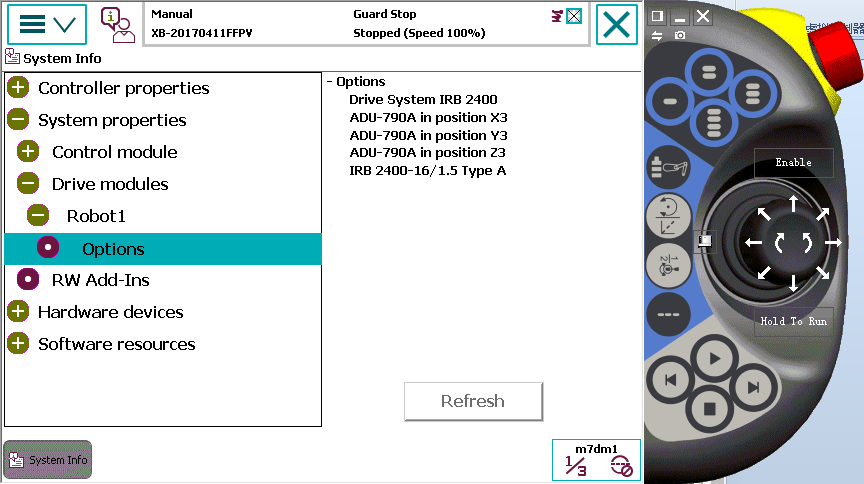

1.系统key要有外部轴选项,并且用该key做好系统,如下(下图示例可以添加3个外部轴)打开系统信息System Info

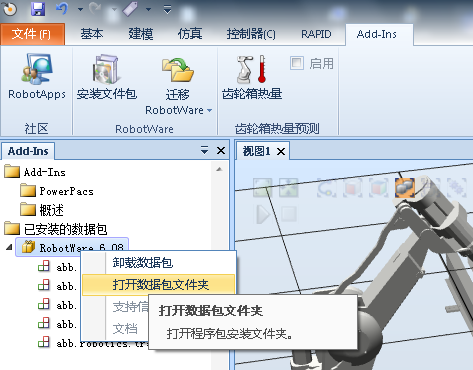

2.打开RobotStudio找到如下界面

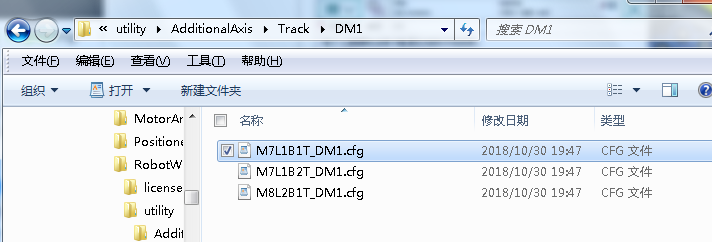

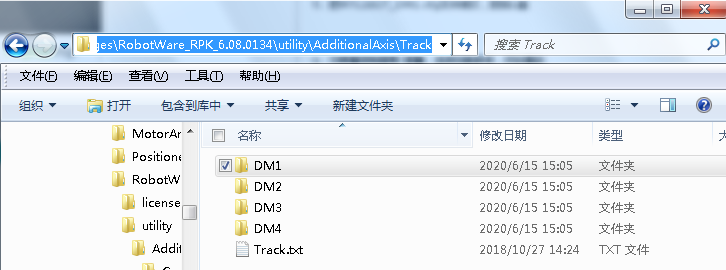

3.找到路径 ...\ABB.RobotWare-6.08.0134\RobotPackages\RobotWare_RPK_6.08.0134\utility\AdditionalAxis\Track
4.打开任意一个DM1(驱动柜),复制M7L1B1T_DM1.cfg文件到U盘

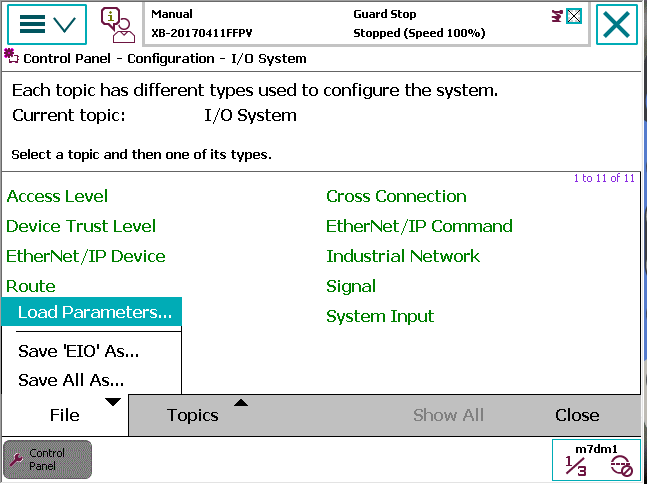

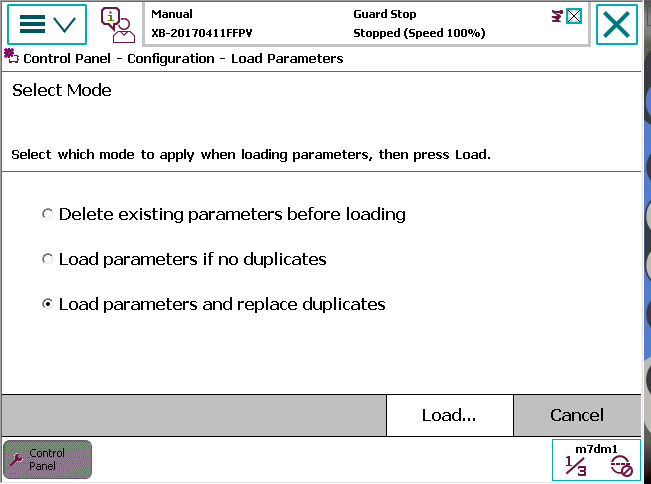

5.示教器控制面板Control Panel-配置Configuration,选择加载参数Load Parameters,点击确定

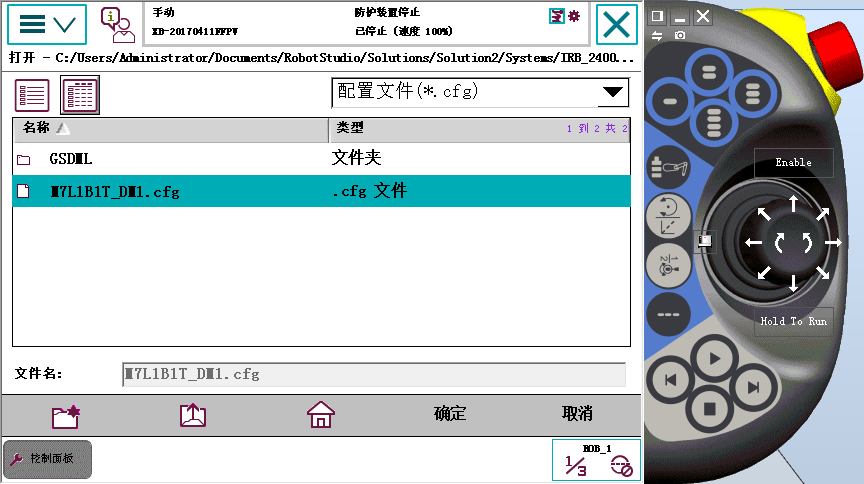

6.找到之前复制的那个文件,确定 然后重启

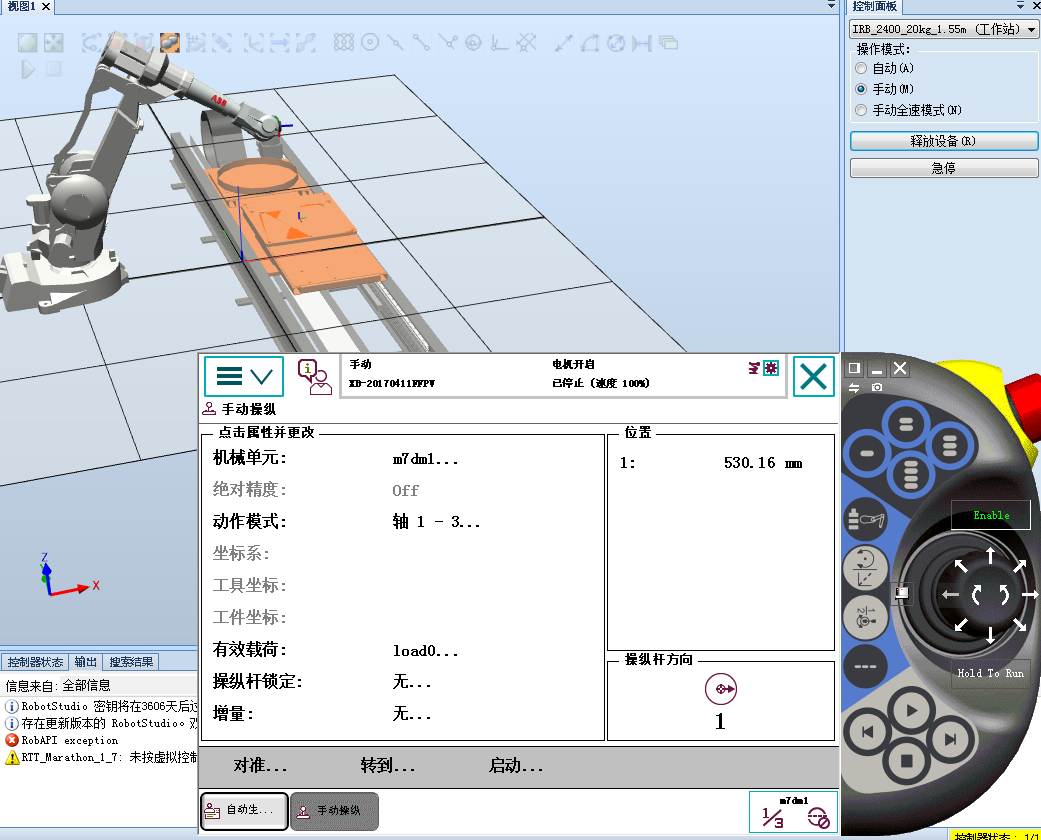

7. 打开手动操纵,可以看到状态栏增加了一个外部轴图标

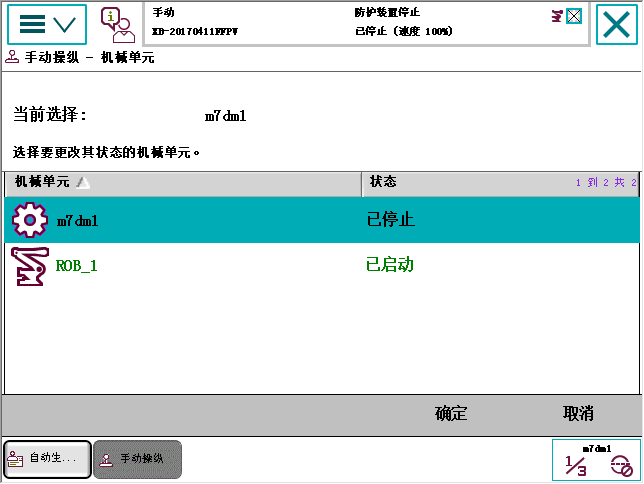

8. 切换到外轴,然后点击启动,即可用运动外轴

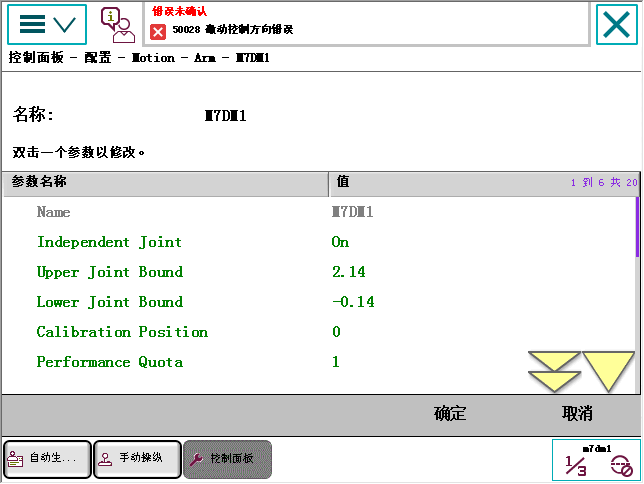

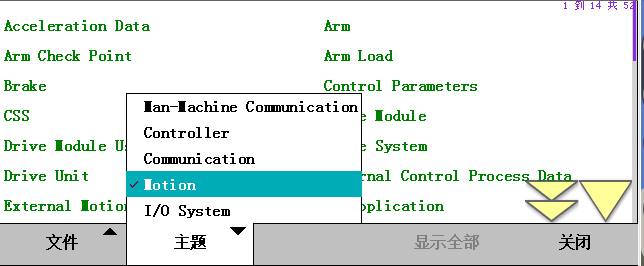

9. 在控制面板-配置,主题选择motion里,arm下可以修改外轴上下限,导轨的单位是米
10. Mechanical Unit里可以修改外轴名字
11. 在控制面板-配置,主题选择motion里,找到motor,可以修改选择的motor-type
12. 在控制面板-配置,主题选择motion里,找到transmission,可以修改减速比
