NRF52840学习历程(十)PWM02_4通道独立控制之向上呼吸灯

时间在2021年2月5日,寒假放假在家好好学一学nRF52840



今天还在感冒，休息一波



开发板:初雪的100出头那块 NRF52840 EVAL KIT

下载工具:JINLK V11(最好是JLINK V9以上 也有人用JLINK OB也行,其他的下载器诸如STLINK,DAP不建议用)

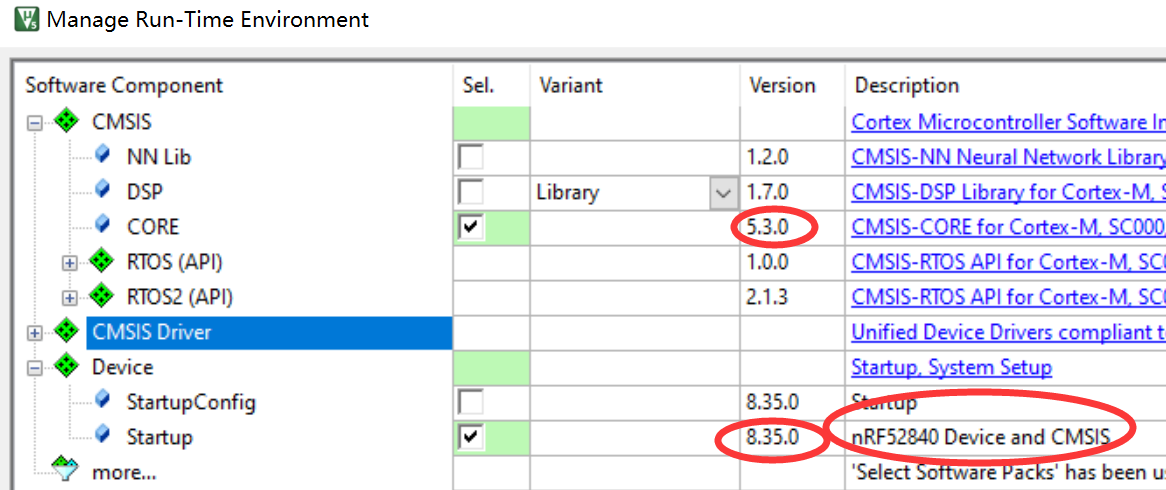

版本号: KEIL5编程环境,CMSIS为5.3.0, NRF52840的CMSIS为8.35.0

参考资料: NRF52840-Eval-Kit-Schematic.pdf(原理图)

nRF5_SDK_17.0.2_d674dde(官方例程)

nRF5_SDK_17.0.0_offline_doc(官方文档)

nRF52840_PS_v1.1.pdf(官方数据手册)



已用IO

0.96OLED / 1.29彩色OLED

D0(CLK) -> 12

D1(SDA) -> 23

RES     -> 7

DC      -> 21

CS      -> 19



按键

KEY0 ->11

KEY1 ->24

KEY2 ->20

KEY3->17



LED

LED0 ->13

LED1->14

LED2->32+9=41

LED3->16



串口

TX ->6

RX ->8



ADC

光敏 -> 5

摇杆X -> 28

摇杆Y -> 29



IIC_0.96OLED

SDA -> 32

SCL -> 22



还没用到(空闲)

P0.0 1 2 3 9 10 15 25 26 27 30 31

P1.1 2 3 4 5 6 7 8 10 11 12 13 14 15





这个放在全局变量上面

uint16_t My_PWM0_top_value = 10000; // 1/1M  * 10000 =10ms

中断添加代码如下即可

void MY_PWM_Interrupt(nrfx_pwm_evt_type_t event_type)
{
	if (event_type == NRF_DRV_PWM_EVT_FINISHED)//顺序播放完了。
	{
		static uint16_t breath_pwm = 33;

		if(my_pwm_sequ_val.channel_0 > breath_pwm) // 向上的呼吸灯
			my_pwm_sequ_val.channel_0 -=breath_pwm;
		else
			my_pwm_sequ_val.channel_0 = My_PWM0_top_value;

		if(my_pwm_sequ_val.channel_1 > breath_pwm) // 向上的呼吸灯
			my_pwm_sequ_val.channel_1 -=breath_pwm;
		else
			my_pwm_sequ_val.channel_1 = My_PWM0_top_value;

		if(my_pwm_sequ_val.channel_2 > breath_pwm) // 向上的呼吸灯
			my_pwm_sequ_val.channel_2 -=breath_pwm;
		else
			my_pwm_sequ_val.channel_2 = My_PWM0_top_value;

		if(my_pwm_sequ_val.channel_3 > breath_pwm) // 向上的呼吸灯
			my_pwm_sequ_val.channel_3 -=breath_pwm;
		else
			my_pwm_sequ_val.channel_3 = My_PWM0_top_value;

	}
}
