云计算专业：GRE over IPsec VPN实验
实验要求：
1.根据拓扑规划完成基础配置；
2.在AR1和AR3上配置DHCP为相应的主机自动分配IP地址、网关、DNS和租期，因为有服务器需要配置排除IP地址；
3.配置GRE over ipsec VPN 实现CQ与SH之间的通信数据加密；
4.在GRE中传输的路由为RIPv2 和 OSPF；
5.在边界路由器上配置 easy-nat 实现pc1与pc2能访问公网；
6.配置服务器NAT技术，将服务器上的WEB、和FTP服务发布到公网，Client通过公网地址可以访问服务器上的WEB、FTP服务；
7.抓包测试PC1与pc2的通信数据是否被加密；
8.抓包测试pc1与pc2是否分别使用路由器出口地址与公网99.99.99.99主机通信。

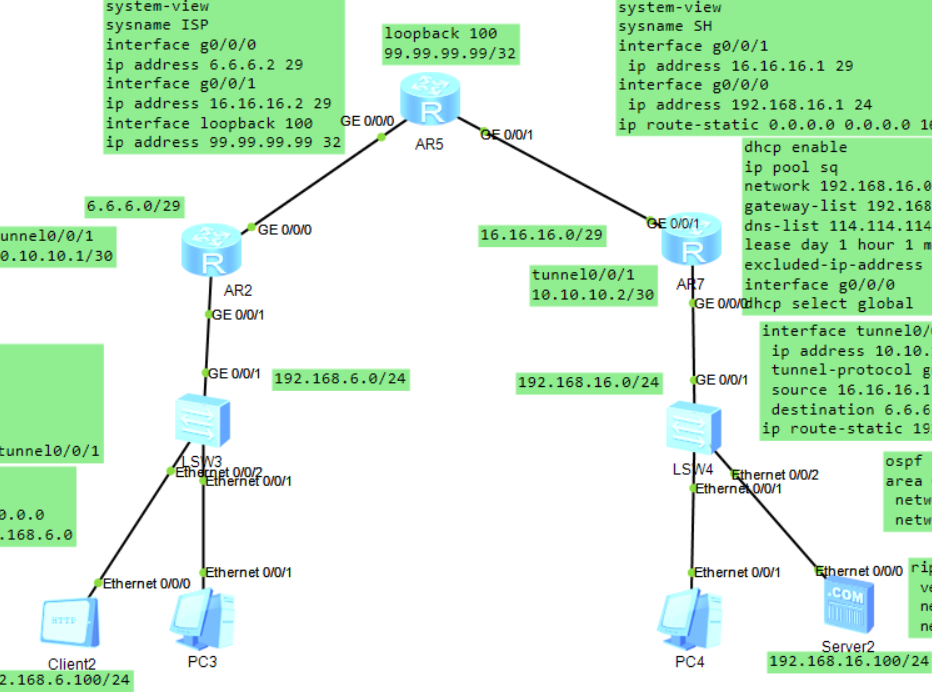

搭建的拓扑图如下：
在AR2和AR7上配置DHCP为相应的主机自动分配IP地址、网关、DNS和租期，因为有服务器需要配置排除IP地址。
AR2：
dhcp enable
ip pool sq
network 192.168.6.0 mask 24
gateway-list 192.168.6.1
dns-list 114.114.114.114 8.8.8.8
lease day 1 hour 1 munite 1
excluded-ip-address 192.168.6.100
interface g0/0/1
dhcp select global
AR7:
dhcp enable
ip pool sq
network 192.168.16.0 mask 24
gateway-list 192.168.16.1
dns-list 114.114.114.114 8.8.8.8
lease day 1 hour 1 munite 1
excluded-ip-address 192.168.16.100
interface g0/0/0
dhcp select global
配置GRE over ipsec VPN 实现CQ与SH之间的通信数据加密(也是在AR2和AR7上进行配置）:
interface tunnel0/0/1
ip address 10.10.10.1 30
tunnel-protocol gre
source 6.6.6.1
destination 16.16.16.1
ip route-static 192.168.16.0 255.255.255.0 tunnel0/0/1
interface tunnel0/0/1
ip address 10.10.10.2 30
tunnel-protocol gre
source 16.16.16.1
destination 6.6.6.1
ip route-static 192.168.6.0 255.255.255.0 tunnel0/0/1
在GRE中传输的路由为RIPv2 和 OSPF:

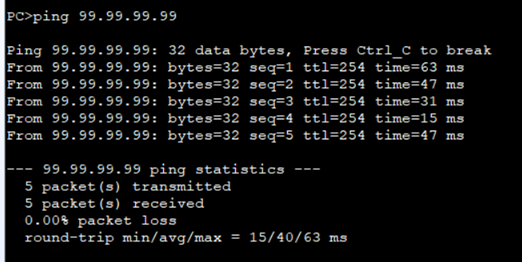

在边界路由器上配置 easy-nat 实现pc1与pc2能访问公网:

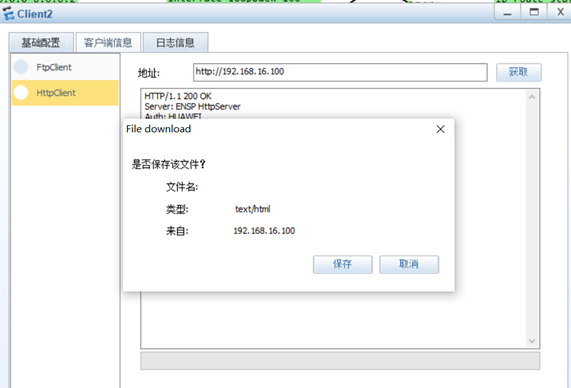

配置服务器NAT技术，将服务器上的WEB、和FTP服务发布到公网，Client通过公网地址可以访问服务器上的WEB、FTP服务:

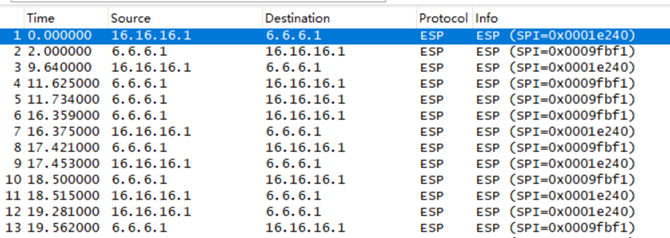

抓包测试PC1与pc2的通信数据是否被加密:
抓包测试pc1与pc2是否分别使用路由器出口地址与公网99.99.99.99主机通信:
菜菜的代码，希望能够帮助到你哟！
