什么是mtcnn
MTCNN，英文全称是Multi-task convolutional neural network，中文全称是多任务卷积神经网络，该神经网络将人脸区域检测与人脸关键点检测放在了一起。总体可分为P-Net、R-Net、和O-Net三层网络结构。
代码下载
https://github.com/bubbliiiing/mtcnn-keras
实现流程
1、构建图像金字塔
首先将图像进行不同尺度的变换，构建图像金字塔，以适应不同大小的人脸的进行检测。
构建方式是通过不同的缩放系数factor对图片进行缩放，每次缩小为原来的factor大小。

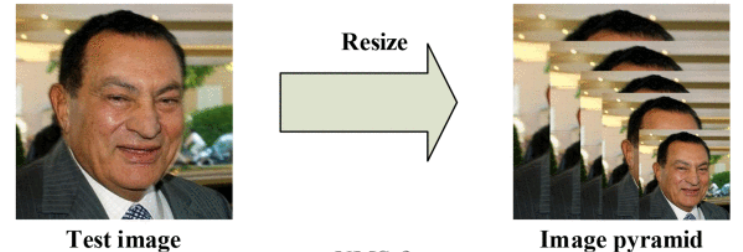

实现示意图如下：
实现代码如下，当一个图片输入的时候，会缩放为不同大小的图片，但是缩小后的长宽最小不可以小于12：
#-----------------------------#
# 计算原始输入图像
# 每一次缩放的比例
#-----------------------------#
def calculateScales(img):
copy_img = img.copy()
pr_scale = 1.0
h,w,_ = copy_img.shape
if min(w,h)>500:
pr_scale = 500.0/min(h,w)
w = int(w*pr_scale)
h = int(h*pr_scale)
elif max(w,h)<500:
pr_scale = 500.0/max(h,w)
w = int(w*pr_scale)
h = int(h*pr_scale)
scales = []
factor = 0.709
factor_count = 0
minl = min(h,w)
while minl >= 12:
scales.append(pr_scale*pow(factor, factor_count))
minl *= factor
factor_count += 1
return scales
2、Pnet
Pnet的全称为Proposal Network，其基本的构造是一个全卷积网络。对上一步构建完成的图像金字塔，通过一个FCN进行初步特征提取与标定边框。
实现图片示意图如下：
Pnet的网络比较简单，实现代码如下：
#-----------------------------#
# 粗略获取人脸框
# 输出bbox位置和是否有人脸
#-----------------------------#
def create_Pnet(weight_path):
input = Input(shape=[None, None, 3])
x = Conv2D(10, (3, 3), strides=1, padding='valid', name='conv1')(input)
x = PReLU(shared_axes=[1,2],name='PReLU1')(x)
x = MaxPool2D(pool_size=2)(x)
x = Conv2D(16, (3, 3), strides=1, padding='valid', name='conv2')(x)
x = PReLU(shared_axes=[1,2],name='PReLU2')(x)
x = Conv2D(32, (3, 3), strides=1, padding='valid', name='conv3')(x)
x = PReLU(shared_axes=[1,2],name='PReLU3')(x)
classifier = Conv2D(2, (1, 1), activation='softmax', name='conv4-1')(x)
# 无激活函数，线性。
bbox_regress = Conv2D(4, (1, 1), name='conv4-2')(x)
model = Model([input], [classifier, bbox_regress])
model.load_weights(weight_path, by_name=True)
return model
在完成初步提取后，还需要进行Bounding-Box Regression调整窗口与NMS进行大部分窗口的过滤。
Pnet有两个输出，classifier用于判断这个网格点上的框的可信度，bbox_regress表示框的位置。
bbox_regress并不代表这个框在图片上的真实位置，如果需要将bbox_regress映射到真实图像上，还需要进行一次解码过程。
解码过程利用detect_face_12net函数实现，其实现步骤如下（需要配合代码理解）：
1、判断哪些网格点的置信度较高，即该网格点内存在人脸。
2、记录该网格点的x，y轴。
3、利用函数计算bb1和bb2，分别代表图中框的左上角基点和右下角基点，二者之间差了11个像素，堆叠得到boundingbox 。
4、利用bbox_regress计算解码结果，解码公式为boundingbox = boundingbox + offset*12.0*scale。
简单理解就是Pnet的输出就是将整个网格分割成若干个网格点，；然后每个网格点初始状态下是一个11x11的框，这个由第三步得到；之后bbox_regress代表 每个网格点确定的框 的 左上角基点和右下角基点 的偏移情况。
#-------------------------------------#
# 对pnet处理后的结果进行处理
#-------------------------------------#
def detect_face_12net(cls_prob,roi,out_side,scale,width,height,threshold):
cls_prob = np.swapaxes(cls_prob, 0, 1)
roi = np.swapaxes(roi, 0, 2)
stride = 0
# stride略等于2
if out_side != 1:
stride = float(2*out_side-1)/(out_side-1)
(x,y) = np.where(cls_prob>=threshold)
boundingbox = np.array([x,y]).T
# 找到对应原图的位置
bb1 = np.fix((stride * (boundingbox) + 0 ) * scale)
bb2 = np.fix((stride * (boundingbox) + 11) * scale)
# plt.scatter(bb1[:,0],bb1[:,1],linewidths=1)
# plt.scatter(bb2[:,0],bb2[:,1],linewidths=1,c='r')
# plt.show()
boundingbox = np.concatenate((bb1,bb2),axis = 1)
dx1 = roi[0][x,y]
dx2 = roi[1][x,y]
dx3 = roi[2][x,y]
dx4 = roi[3][x,y]
score = np.array([cls_prob[x,y]]).T
offset = np.array([dx1,dx2,dx3,dx4]).T
boundingbox = boundingbox + offset*12.0*scale
rectangles = np.concatenate((boundingbox,score),axis=1)
rectangles = rect2square(rectangles)
pick = []
for i in range(len(rectangles)):
x1 = int(max(0 ,rectangles[i][0]))
y1 = int(max(0 ,rectangles[i][1]))
x2 = int(min(width ,rectangles[i][2]))
y2 = int(min(height,rectangles[i][3]))
sc = rectangles[i][4]
if x2>x1 and y2>y1:
pick.append([x1,y1,x2,y2,sc])
return NMS(pick,0.3)
#-----------------------------#
# 将长方形调整为正方形
#-----------------------------#
def rect2square(rectangles):
w = rectangles[:,2] - rectangles[:,0]
h = rectangles[:,3] - rectangles[:,1]
l = np.maximum(w,h).T
rectangles[:,0] = rectangles[:,0] + w*0.5 - l*0.5
rectangles[:,1] = rectangles[:,1] + h*0.5 - l*0.5
rectangles[:,2:4] = rectangles[:,0:2] + np.repeat([l], 2, axis = 0).T
return rectangles
3、Rnet
Rnet全称为Refine Network，其基本的构造是一个卷积神经网络，相对于第一层的P-Net来说，增加了一个全连接层，因此对于输入数据的筛选会更加严格。在图片经过P-Net后，会留下许多预测窗口，我们将所有的预测窗口送入R-Net，这个网络会滤除大量效果比较差的候选框。

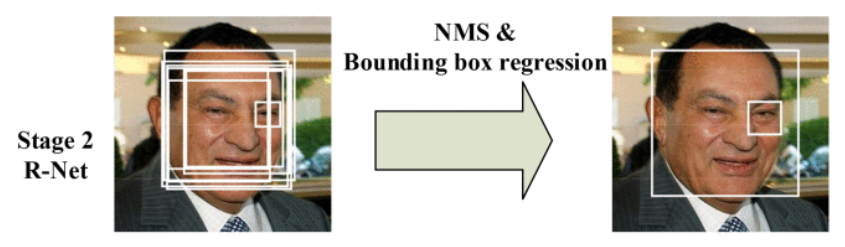

实现图片示意图如下：
实现代码如下：
#-----------------------------#
# mtcnn的第二段
# 精修框
#-----------------------------#
def create_Rnet(weight_path):
input = Input(shape=[24, 24, 3])
# 24,24,3 -> 11,11,28
x = Conv2D(28, (3, 3), strides=1, padding='valid', name='conv1')(input)
x = PReLU(shared_axes=[1, 2], name='prelu1')(x)
x = MaxPool2D(pool_size=3,strides=2, padding='same')(x)
# 11,11,28 -> 4,4,48
x = Conv2D(48, (3, 3), strides=1, padding='valid', name='conv2')(x)
x = PReLU(shared_axes=[1, 2], name='prelu2')(x)
x = MaxPool2D(pool_size=3, strides=2)(x)
# 4,4,48 -> 3,3,64
x = Conv2D(64, (2, 2), strides=1, padding='valid', name='conv3')(x)
x = PReLU(shared_axes=[1, 2], name='prelu3')(x)
# 3,3,64 -> 64,3,3
x = Permute((3, 2, 1))(x)
x = Flatten()(x)
# 576 -> 128
x = Dense(128, name='conv4')(x)
x = PReLU( name='prelu4')(x)
# 128 -> 2 128 -> 4
classifier = Dense(2, activation='softmax', name='conv5-1')(x)
bbox_regress = Dense(4, name='conv5-2')(x)
model = Model([input], [classifier, bbox_regress])
model.load_weights(weight_path, by_name=True)
return model
最后对选定的候选框进行Bounding-Box Regression和NMS进一步优化预测结果。
Rnet有两个输出，classifier用于判断这个网格点上的框的可信度，bbox_regress表示框的位置。
bbox_regress并不代表这个框在图片上的真实位置，如果需要将bbox_regress映射到真实图像上，还需要进行一次解码过程。
解码过程需要与Pnet的结果进行结合。在代码中，x1、y1、x2、y2代表由Pnet得到的图片在原图上的位置，w=x2-x1和h=y2-y1代表宽和高，bbox_regress与Pnet的结果结合的方式如下：
x1 = np.array([(x1+dx1*w)[0]]).T
y1 = np.array([(y1+dx2*h)[0]]).T
x2 = np.array([(x2+dx3*w)[0]]).T
y2 = np.array([(y2+dx4*h)[0]]).T
其中dx1、dx2、dy1、dy2就是Rnet获得的bbox_regress，实际上Rnet获得bbox_regress是长宽的缩小比例。
回归方法与Pnet不同，但是原理更加简单一些。
实现代码如下：
#-------------------------------------#
# 对pnet处理后的结果进行处理
#-------------------------------------#
def filter_face_24net(cls_prob,roi,rectangles,width,height,threshold):
prob = cls_prob[:,1]
pick = np.where(prob>=threshold)
rectangles = np.array(rectangles)
x1 = rectangles[pick,0]
y1 = rectangles[pick,1]
x2 = rectangles[pick,2]
y2 = rectangles[pick,3]
sc = np.array([prob[pick]]).T
dx1 = roi[pick,0]
dx2 = roi[pick,1]
dx3 = roi[pick,2]
dx4 = roi[pick,3]
w = x2-x1
h = y2-y1
x1 = np.array([(x1+dx1*w)[0]]).T
y1 = np.array([(y1+dx2*h)[0]]).T
x2 = np.array([(x2+dx3*w)[0]]).T
y2 = np.array([(y2+dx4*h)[0]]).T
rectangles = np.concatenate((x1,y1,x2,y2,sc),axis=1)
rectangles = rect2square(rectangles)
pick = []
for i in range(len(rectangles)):
x1 = int(max(0 ,rectangles[i][0]))
y1 = int(max(0 ,rectangles[i][1]))
x2 = int(min(width ,rectangles[i][2]))
y2 = int(min(height,rectangles[i][3]))
sc = rectangles[i][4]
if x2>x1 and y2>y1:
pick.append([x1,y1,x2,y2,sc])
return NMS(pick,0.3)
4、Onet
Onet与Rnet工作流程类似。
全称为Output Network，基本结构是一个较为复杂的卷积神经网络，相对于R-Net来说多了一个卷积层。O-Net的效果与R-Net的区别在于这一层结构会通过更多的监督来识别面部的区域，而且会对人的面部特征点进行回归，最终输出五个人脸面部特征点。

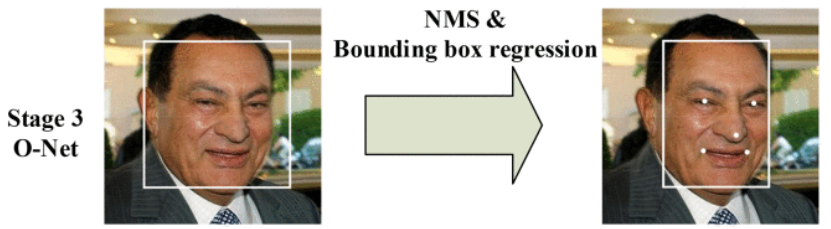

实现图片示意图如下：
实现代码如下：
#-----------------------------#
# mtcnn的第三段
# 精修框并获得五个点
#-----------------------------#
def create_Onet(weight_path):
input = Input(shape = [48,48,3])
# 48,48,3 -> 23,23,32
x = Conv2D(32, (3, 3), strides=1, padding='valid', name='conv1')(input)
x = PReLU(shared_axes=[1,2],name='prelu1')(x)
x = MaxPool2D(pool_size=3, strides=2, padding='same')(x)
# 23,23,32 -> 10,10,64
x = Conv2D(64, (3, 3), strides=1, padding='valid', name='conv2')(x)
x = PReLU(shared_axes=[1,2],name='prelu2')(x)
x = MaxPool2D(pool_size=3, strides=2)(x)
# 8,8,64 -> 4,4,64
x = Conv2D(64, (3, 3), strides=1, padding='valid', name='conv3')(x)
x = PReLU(shared_axes=[1,2],name='prelu3')(x)
x = MaxPool2D(pool_size=2)(x)
# 4,4,64 -> 3,3,128
x = Conv2D(128, (2, 2), strides=1, padding='valid', name='conv4')(x)
x = PReLU(shared_axes=[1,2],name='prelu4')(x)
# 3,3,128 -> 128,12,12
x = Permute((3,2,1))(x)
# 1152 -> 256
x = Flatten()(x)
x = Dense(256, name='conv5') (x)
x = PReLU(name='prelu5')(x)
# 鉴别
# 256 -> 2 256 -> 4 256 -> 10
classifier = Dense(2, activation='softmax',name='conv6-1')(x)
bbox_regress = Dense(4,name='conv6-2')(x)
landmark_regress = Dense(10,name='conv6-3')(x)
model = Model([input], [classifier, bbox_regress, landmark_regress])
model.load_weights(weight_path, by_name=True)
return model
最后对选定的候选框进行Bounding-Box Regression和NMS进一步优化预测结果。
Onet有三个输出，classifier用于判断这个网格点上的框的可信度，bbox_regress表示框的位置，landmark_regress表示脸上的五个标志点
bbox_regress并不代表这个框在图片上的真实位置，如果需要将bbox_regress映射到真实图像上，还需要进行一次解码过程。
解码过程需要与Rnet的结果进行结合。在代码中，x1、y1、x2、y2代表由Rnet得到的图片在原图上的位置，w=x2-x1和h=y2-y1代表宽和高，bbox_regress与Rnet的结果结合的方式如下：
x1 = np.array([(x1+dx1*w)[0]]).T
y1 = np.array([(y1+dx2*h)[0]]).T
x2 = np.array([(x2+dx3*w)[0]]).T
y2 = np.array([(y2+dx4*h)[0]]).T
其中dx1、dx2、dy1、dy2就是Onet获得的bbox_regress，实际上Onet获得bbox_regress是长宽的缩小比例。
实现代码如下：
#-------------------------------------#
# 对onet处理后的结果进行处理
#-------------------------------------#
def filter_face_48net(cls_prob,roi,pts,rectangles,width,height,threshold):
prob = cls_prob[:,1]
pick = np.where(prob>=threshold)
rectangles = np.array(rectangles)
x1 = rectangles[pick,0]
y1 = rectangles[pick,1]
x2 = rectangles[pick,2]
y2 = rectangles[pick,3]
sc = np.array([prob[pick]]).T
dx1 = roi[pick,0]
dx2 = roi[pick,1]
dx3 = roi[pick,2]
dx4 = roi[pick,3]
w = x2-x1
h = y2-y1
pts0= np.array([(w*pts[pick,0]+x1)[0]]).T
pts1= np.array([(h*pts[pick,5]+y1)[0]]).T
pts2= np.array([(w*pts[pick,1]+x1)[0]]).T
pts3= np.array([(h*pts[pick,6]+y1)[0]]).T
pts4= np.array([(w*pts[pick,2]+x1)[0]]).T
pts5= np.array([(h*pts[pick,7]+y1)[0]]).T
pts6= np.array([(w*pts[pick,3]+x1)[0]]).T
pts7= np.array([(h*pts[pick,8]+y1)[0]]).T
pts8= np.array([(w*pts[pick,4]+x1)[0]]).T
pts9= np.array([(h*pts[pick,9]+y1)[0]]).T
x1 = np.array([(x1+dx1*w)[0]]).T
y1 = np.array([(y1+dx2*h)[0]]).T
x2 = np.array([(x2+dx3*w)[0]]).T
y2 = np.array([(y2+dx4*h)[0]]).T
rectangles=np.concatenate((x1,y1,x2,y2,sc,pts0,pts1,pts2,pts3,pts4,pts5,pts6,pts7,pts8,pts9),axis=1)
pick = []
for i in range(len(rectangles)):
x1 = int(max(0 ,rectangles[i][0]))
y1 = int(max(0 ,rectangles[i][1]))
x2 = int(min(width ,rectangles[i][2]))
y2 = int(min(height,rectangles[i][3]))
if x2>x1 and y2>y1:
pick.append([x1,y1,x2,y2,rectangles[i][4],
rectangles[i][5],rectangles[i][6],rectangles[i][7],rectangles[i][8],rectangles[i][9],rectangles[i][10],rectangles[i][11],rectangles[i][12],rectangles[i][13],rectangles[i][14]])
return NMS(pick,0.3)
最后得到的NMS(pick,0.3)就是识别出的人脸框的位置了。
mtcnn的效果
可以看出来效果还是非常好的。
