可视化编程---echarts动态加载json数据（饼状图）四

首先，编写代码之前，先下载好jquery和echarts包，及你要显示的json数据

echarts下载地址：https://echarts.baidu.com/dist/echarts.min.js

这是我的json数据（给大家参考）

data01_0.js

{"data":[{"xiaofeitotal":74801.9,"depName":"体育学院"},{"xiaofeitotal":208329.85,"depName":"初等教育学院"},
{"xiaofeitotal":129974.7,"depName":"化学与材料科学学院"},{"xiaofeitotal":104434.8,"depName":"国土资源与测绘学院"},{"xiaofeitotal":50864.53,"depName":"国际文化与教育学院"},{"xiaofeitotal":170182.5,"depName":"地理科学与规划学院"},{"xiaofeitotal":170251.88,"depName":"外国语学院"},
{"xiaofeitotal":237517.22,"depName":"政法学院"},
{"xiaofeitotal":113717.42,"depName":"教育科学学院"},
{"xiaofeitotal":134466.0,"depName":"数学与统计科学学院"},{"xiaofeitotal":232687.35,"depName":"文学院"},
{"xiaofeitotal":160498.58,"depName":"新闻传播学院"},
{"xiaofeitotal":58373.4,"depName":"旅游学院"},
{"xiaofeitotal":129007.2,"depName":"物流管理与工程学院"},{"xiaofeitotal":134831.52,"depName":"物理与电子工程学院"},{"xiaofeitotal":95851.9,"depName":"环境与生命科学学院"},{"xiaofeitotal":191083.99,"depName":"经济与管理学院"},
{"xiaofeitotal":104856.9,"depName":"美术设计学院"},
{"xiaofeitotal":70354.1,"depName":"职业技术教育学院"},
{"xiaofeitotal":103480.58,"depName":"计算机与信息工程学院"},{"xiaofeitotal":66184.08,"depName":"音乐舞蹈学院"},
{"xiaofeitotal":17986.6,"depName":"马克思主义学院"}]}

第一步：新建一个文件夹（为了管理好自己编写的代码）echartsb01

第二步：将需要的文件复制到文件夹中

第三步：新建一个html页面（echartsb01.html），页面内容如下

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>echartsb01</title>
</head>
<body>
<body>
<div id="main" style="height:600px;"></div>

 <!-- 引入 echarts.js -->
<script src="jquery-3.3.1.min.js"></script>
<script src="echarts.min.js"></script>
<script src="echartsb01.js"></script>
</body>
</html>

第四步：新建js文件echartsb01.js，为了把HTML页面的js分离出来，内容如下


jQuery(document).ready(function($) {

 var myChart = echarts.init(document.getElementById('main'));
 var option = {
    title : {
        text: '凯里学院消费金额信息统计',
        subtext: '纯属虚构',
        x:'center'
    },
    tooltip : {
        trigger: 'item',
        formatter: "{a} <br/>{b} : {c} ({d}%)"
    },
    legend: {
        orient : 'horizontal',
        bottom : '70px',
        data:[]
    },
    toolbox: {
        show : true,
        feature : {
            mark : {show: true},
            dataView : {show: true, readOnly: false},
            restore : {show: true},
            saveAsImage : {show: true}
        }
    },
    calculable : true,
    series : []
};


//设置图表
myChart.setOption(option);

//获取和处理数据
$.getJSON("data01_0.js",function(json){
    var d=json.data;
    var leblist = [];
    var valuelist1 = [];

// 循环获取男生数量，女生数量及院系名称
for(var i=0;i<d.length;i++){

        var m={};
        m["value"]=d[i].xiaofeitotal;
        m["name"]=d[i].depName;
        valuelist1.push(m);
        leblist.push(d[i].depName);

}

// 将数据添加到数据图表中
    myChart.setOption({
        legend: {
            data:leblist
        },
        series: [{
            // 根据名字对应到相应的系列
            name:'消费金额',
            type:'pie',
            radius : '45%',
            center: ['30%', '40%'],
            label:{
                // show:false
                formatter:'{c}元'
            },
            data: valuelist1
        },
        {
            // 根据名字对应到相应的系列
            name:'消费金额2',
            type:'pie',
            radius : [30, 200],
            center : ['77%', 300],
            roseType : 'area',
            label:{
                // show:false
                formatter:'{c}元-{b}'
            },
            data: valuelist1
        }

        ]
    });
});

//myChart.hideLoading();

});

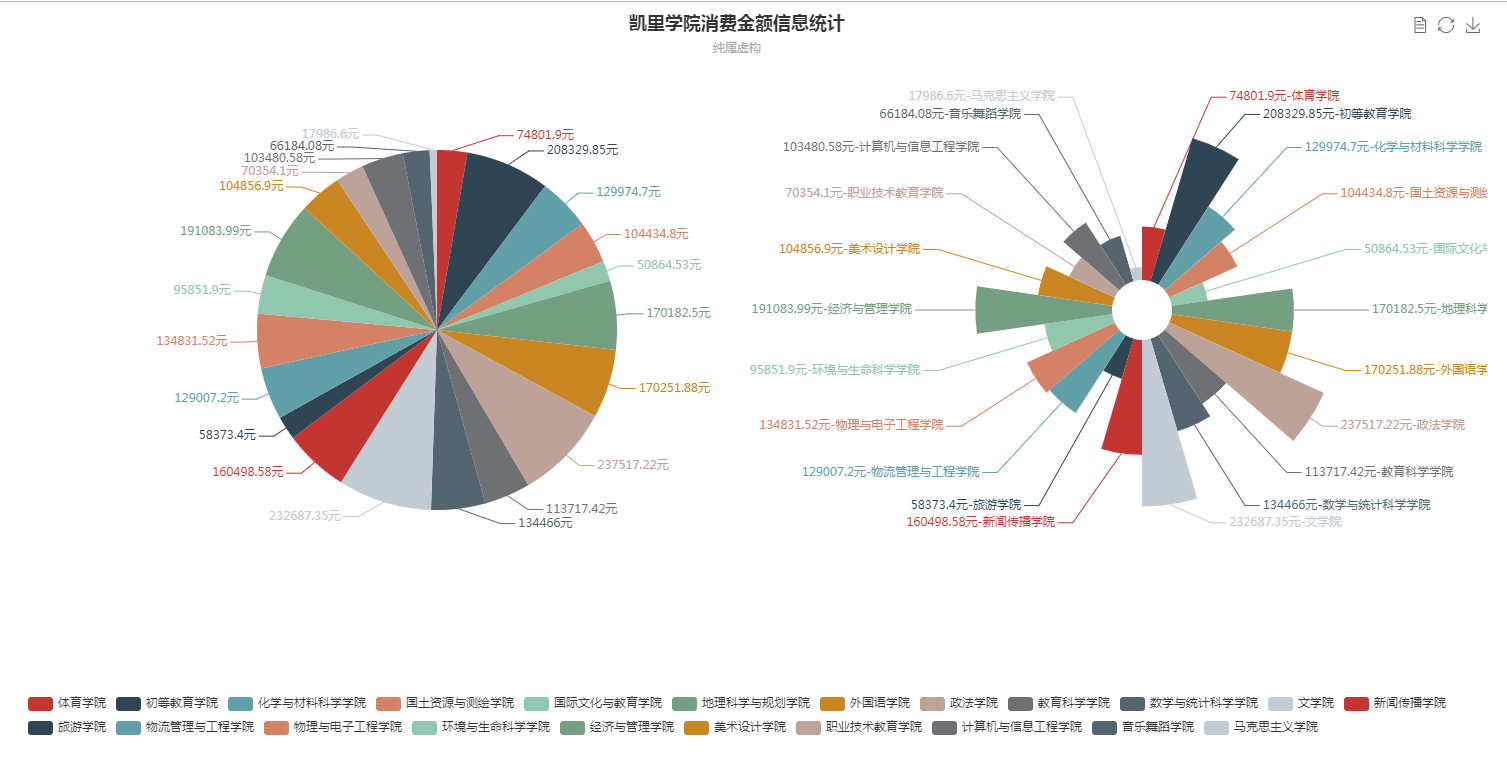

第五步：设置浏览器（参照https://blog.csdn.net/weixin_42914677/article/details/89077653），并打开，然后将echartsb01.html拖到浏览器来打开。（如果显示不出来，请下载火狐浏览器http://www.firefox.com.cn/），显示效果如下：
