Understanding CMOS Image Sensor

前言

摄像机用来成像的感光元件叫做image sensor或imager。CMOS Image Sensor (CIS) 最早是美国喷气推进实验室（Jet Propulsion Laboratory, JPL）的一个研究项目，Dr. Eric Fossum 是业界公认的CIS技术发明人。

1992年，Dr. Eric R. Fossum 在美国加州Pasadena(帕萨迪纳)的喷气推进实验室工作，负责NASA一些雄心勃勃的太空探测器的建造和运行。那一年NASA向员工们发出了一个颇为有趣的要求 ——“更快，更好，更便宜”。作为JPL图像传感器研究的负责人，Fossum 负责重新发明NASA太空船上的巨型相机。当时在数码摄影市场上已经应用了CCD技术，但是CCD需要消耗大量的能量和相当多的支持芯片。Fossum 团队发现，如果能够消除在成像阵列中反复转移电荷的需要，那么这两个问题都将解决，于是就诞生了CMOS有源像素传感器。下图是JPL 首个CMOS APS 芯片，只有28x28个像素，像素尺寸40umx40um，诞生于1993年4月。APS 是Active Pixel Sensor （主动像素传感器）的缩写。

CMOS sensor 的本质是自带像素的相机芯片（"camera-on-chip"），每个像素都可以进行自己的电荷转换，从而显着减少产生图像所需要的能量和支持电路。此外，CMOS传感器采用与大多数微处理器和存储器芯片相同的材料和技术制造，使其更容易制造并且最具成本效益。

CMOS的确“更快，更好，更便宜”，但是NASA的反响却并不乐观。Fossum 说“人们完全投入了CCD阵营，不相信这可以做到，甚至都没兴趣听一听。”但是Fossum 不是一个轻易屈服的人，在四处寻求投资无果之后，1995年Fossum 和他的妻子以及一位JPL同事Sabrina Kemeny 用自有资金创办了Photobit 公司。

一年后Fossum 离开了JPL全职加入Photobit，并邀请到了Georgia Tech 新博士毕业生Dr. Michael Kaplinsky 也加入Photobit 继续推进CMOS sensor 设计，这样一干就是5年，其中的艰辛想必也是不堪回首。最终Photobit 于2001年被美光半导体（Micron Technology）收购，成为了美光的CMOS业务部门，Michael 担任美光SoC Group 经理，主导了MT2000 （200万像素CMOS sensor）和的后续300万、500万像素sensor的开发并取得了商业成功。

在美光收购之前的2000年，Fossum 邀请了另一位高人Dr. Junichi Nakamura 加入了Photobit。Dr. Nakamura 毕业于东京大学，在奥林巴斯从事光学工作，并于1993~1996年间在JPL 做访问学者参与CMOS sensor 的设计开发。这位仁兄后来去了日本美光，并出版了一本非常不错的专著，建议从事camera 行业的同仁都该买一本惠存。

2003年Dr. Michael Kaplinsky和一位美光同事Dr. Vladimir Berezin 预见到高清CMOS sensor 的时代已经到来，他们必须做点什么，于是他们成立了Arecont Vision公司开始开发高清安防摄像机，Dr. Berezin 拿出了自己大部分积蓄，而Dr. Kaplinsky 向银行抵押了自己的唯一住房以换取40万美金的创业贷款，当这笔钱还剩下4000块的时候，Kaplinsky 和 Berezin 需要决定公司是准备两个月后关门，还是用这笔钱去Las Vegas参加世界安防展，去那里碰碰运气找找客户，如果找不到也就认命了。显然Kaplinsky 和Berezin 赌对了，在经历了种种磨难之后终于通过展会找到了第一笔订单，公司也迎来了转机和接下来蒸蒸日上的发展。Kaplinsky 于2006年底邀请到了Purdue 新毕业生Mr Sining Liu（也就是笔者）加入Arecont Vision 从事CMOS高清摄像机的开发，使笔者有机会亲身历证了世界安防行业的繁荣伴随着中国安防的崛起和外企的逐渐衰落。在曾经属于AV 的时代，笔者交付的camera 跟随米军部署在伊拉克战场最前线，跟随SpaceX Dragon 货运飞船进入了太空，也曾在东方大国的国庆阅兵仪式中默默服役。

由于发展理念上的分歧，Fossum 后来离开了美光，携巨款去南加州大学过起了安稳的教授生活，凭借历史上的贡献还能时不时获个伊丽莎白女王奖。美光的Pasadena office最终全部关闭，其CMOS部门于2008年独立出来成为了Aptina，后来又在2014年被ON Semiconductor 收购。美光的Pasadena office关闭后催生了一批camera相关的创业公司，有的做高速camera，有的做运动camera，有的做手机camera，有的做安防camera，虽然各有各的艰辛，但也各有各的乐趣。Pasadena是一个特别美丽的城市，笔者周末开车闲逛时也会经常路过JPL，总会想起这段历史。。。

P.S. 据史料记载，1936年时，加州理工大学的五个学生在宿舍里制作火箭燃料，结果发生了爆炸，把宿舍墙炸出了一个洞。令人不可思议的是，学校竟然没有收缴他们的作案工具，而是把他们赶到了郊外的一块河谷上让他们在那里继续做实验，于是他们就用学校的资助在河谷上建了一个火箭实验基地，这就是JPL的前身。那五个学生中就有“中国导弹之父”钱学森。

1 CMOS Sensor 原理

1.1 简介

CMOS 是英文Complementary Metal Oxide Semicondutor 的缩写，这是一种主流的半导体工艺，具有功耗低、速度快的优点，被广泛地用于制造CPU、存储器和各种数字逻辑芯片。基于CMOS 工艺设计的图像传感器叫做CMOS Image Sensor (CIS)，与通用的半导体工艺尤其是存储器工艺相似度达到90%以上。

CMOS技术的主要特点是成对地使用PMOS和NMOS两种晶体管，PMOS负责拉高，NMOS负责拉低，两者配合可以实现数字信号的快速切换，这就是Complementary的具体含义。下图以最基本的反相器为例说明了CMOS技术的基本原理。

传统的 CMOS 数字电路使用'0'和'1'两种逻辑电压控制晶体管的Gate从而控制晶体管的电流流动，CMOS sensor 则是让光子直接进入晶体管内部生成电流，光信号的强弱直接决定了电流的大小。这是CMOS sensor与CMOS 数字逻辑的主要区别之处。

CMOS sensor 通常由像敏单元阵列、行驱动器、列驱动器、时序控制逻辑、AD转换器、数据总线输出接口、控制接口等几部分组成。这几部分功能通常都被集成在同一块硅片上，其工作过程一般可分为复位、光电转换、积分、读出几部分，如下所示。

英文中的camera 实际上包含了两类产品，一种是以拍摄静态图片为主的digital still camera，中文叫做相机，比如各种单反相机和微单类产品。

另一类是以拍摄连续视频为主的video camera，中文叫做摄像机，比如各种安防监控摄像头（video surveillance camera/CCTV security camera），运动DV，家用camcorder，以及录制影视节目用的电影摄像机（cinema camera）。

用于手机的camera则有一点特别，拍照和拍视频两种功能使用都比较频繁。

行车记录仪和流媒体后视镜属于车载camera产品，也是近年来增长比较快的市场。

在所有这些camera 产品中，CMOS sensor 是当之无愧的核心元件，它位于镜头和图像信号处理器（ISP）之间，把光信号转换成ISP能够处理的数字信号（电信号）。CMOS sensor 与镜头、ISP一起构成了camera 的灵魂，决定了camera 的核心价值。

当人们选购camera产品时，可能第一关注的就是分辨率指标，这个指标也是很多普通消费者唯一能够理解的技术指标。比如某手机支持1200万像素摄像头，它背后的意义是该手机可能使用SONY IMX378 sensor，该sensor在抓拍静态照片时输出分辨率为4056x3040的完整尺寸图像，而拍照之前的预览视频则一般默认是1920x1080的FHD高清图像。

有些眼尖的读者已经注意到这个问题了，为什么抓拍和预览时图像分辨率会不同？原因并不复杂，第一是省电，处理1200万像素的预览视频消耗的能量基本上是200万像素的6倍，手机的电量会迅速耗光；第二是成本，能够处理1200万像素预览视频的ISP复杂度更高，芯片面积更大，价格也更贵。第三是没有必要，因为手机屏幕的主流才刚刚达到200万像素，更高的分辨率没有实际意义。基于以上原因，手机在抓拍和预览时需要进行模式切换，而每次切换模式需要为sensor和ISP重新配置大量的寄存器参数，一般会有2万个左右，所以在切换瞬间预览视频会短暂黑屏，而实际抓拍到的图像与预览图像会存在一个明显的时间延迟。这个延迟会给用户造成不少困扰，比如会使家长们在抓拍小孩的表情时遇到一定的技术困难，会错过很多生活中的精彩瞬间。

在印刷行业中，描述一幅图像的质量通常会使用“像素密度”的概念，一种常用的定义是PPI(pixel per inch)或DPI(dot per inch)，即每英寸长度上（1in=25.4mm）打印多少个像素点。Photoshop软件中默认的标准像素密度是72dpi，高质量标准是300dpi。

下面的例子说明了不同像素密度对应的图像质量效果。

一张A4 纸的尺寸是210mm×297mm，即8.27inx11.69in。当以72dpi质量打印图像时，图像的分辨率至少需要是595×842，当以300dpi质量打印时，图像的分辨率至少需要是2480×3508。

在我国一般采用国际单位体系，因此像素密度通常用PPM（pixels per meter）单位。在安防行业中，人们一般将图像质量从高到低分为5个等级，每个等级可以满足一定的应用需求，即

Identification：图像质量优秀，图像中提供了充足的细节，可以完全确定目标的身份，并排除其它可能性

Recognition: 图像质量良好，图像提供的细节足以断定图像中的目标是否与真实人物（或参考照片）属于同一人物

Classification：图像质量一般，图像提供的细节仅能帮助分辨体貌特征，如男女、高矮、颜色等，但不能断定全部细节

Detection：图像质量差，仅能勉强分辨图像中是否存在关注的目标

Useless：图像质量太差，不能说明任何问题

下图说明的是人脸识别场景涉及的图像质量等级

下图说明的是车牌识别场景涉及的图像质量等级

下图依次说明了像素密度从大到小时图像质量的变化情况。

1.2 光电转换

目前大部分的sensor都是以硅为感光材料制造的，硅材料的光谱响应如下图所示。

从图中可以看到，硅材料的光谱响应在波长1000nm的红外光附近达到峰值，在400nm的蓝光处只有峰值的15%左右，因此硅材料用于蓝光检测其实不算特别理想。在实际CIS产品中，特别是在暗光环境下，蓝色像素往往贡献了主要的噪声来源，成为影响图像质量的主要因素。从上图中可以看到，裸硅在可见光波段的光电转换效率大约是峰值的20%~60%，与入射光的波长有关。

Sensor感光的基本单元叫做“像点”，英文是photosite，每个sensor上承载了几百万甚至更多的像点，它们整齐、规律地排成一个阵列，构成sensor的像敏区。当可见光通过镜头入射到像点并被光敏区吸收后会有一定概率激发出电子，这个过程叫做光电转换，如下图所示。

光子激发出电子的概率也称为量子效率，由光激发产生的电子叫做光生电子或光电子。光子激发出电子会被像点下方的电场捕获并囚禁起来备用，如下图所示。这个电场的专业名称叫做“势阱”，后面会有专门讨论。

像点的作用可以类比成一个盛水的小桶，它可以在一定范围内记录其捕获的光电子数，如果入射的光子太少则可能什么都记录不到，如果入射的光子太多则只能记录其所能容纳的最大值，多余的光电子由于无处安置只能就地释放，就像水桶盛满之后再继续接水就会溢出一样。溢出的自由电子会被专门的机制捕获并排空。像点曝光的过程，非常类似下图所示的用很多小桶接雨水的过程。

1.3 像点微观结构

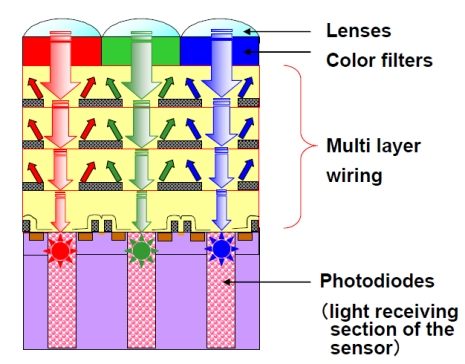

一个像点的解剖结构如下图所示。

从图中可以看到，一个像点主要由五部分功能构成

硅感光区，捕获光子，激发光生电子
势阱，用电场捕获、存储光生电子
电路，将电荷数量变换为电压信号，以及复位、选择、读出逻辑
滤光膜，选择性透过三种波长中的一种
微透镜，将入射光线会聚到感光区

1.4 Bayer Filter

为了能够区分颜色，人们在硅感光区上面设计了一层滤光膜，每个像素上方的滤光膜可以透过红、绿、蓝三种波长中的一种，而过滤掉另外两种，如下图所示。

像点之所以叫像点而不叫像素正式因为这了原因，一个严格意义上的像素，即pixel，是一个具备红、绿、蓝三个颜色分量的组合体，能够表达RGB空间中的一个点。而sensor上的一个像点只能表达三种颜色中的一个，所以在sensor范畴内并不存在严格意义上的像素概念。但是很多情况下人们并不刻意区分像素和像点在概念上的差别，经常会用像素来指代像点，一般也不会引起歧义。

所有的像点按照一定格式紧密排成一个阵列，构成sensor的像敏区，即color imaging array。像点阵列的微观效果如下图所示。

其中感光膜的布局叫做Bayer Mosaic Color Filter Arrary，通常简写为Bayer CFA或CFA。

早期的工艺微透镜之间是存在无效区域的，为了提高光能量的利用率，人们会努力扩大微透镜的有效面积，最终实现了无缝的透镜的阵列。

索尼的Power HAD CCD 技术在Hyper HAD 技术基础上缩小了微透镜间距，进一步提升了像素感光能力。

Bayer格式图片是伊士曼·柯达公司科学家Bryce Bayer发明的，拜耳阵列被广泛运用与数字图像处理领域。

不同的sensor可能设计成不同的布局方式，下面是几种常见的布局

下面是光线通过微透镜和Bayer阵列会聚到硅势阱激发出光生电子这一物理过程的示意图。需要说明的是光生电子本身是没有颜色概念的，此图中把电子的颜色只是为了说明该电子与所属像点的关系。

Bayer格式的数据一般称为RAW格式，需要用一定的算法变换成人们熟悉的RGB格式。

从RAW 数据计算RGB 数据的过程在数学上是一种不适定问题（ill-posed problem），理论上有无穷多种方法，因此与其说是一种科学，不如说是一种艺术。

下面介绍一种最简单的方法。这个方法考虑3x3范围内的9个像素，为简单起见只考虑两种情形，即中心像素为红色和绿色，其它情形同理。

上述过程常称为Bayer Demosaic，或者Debayer，经过此操作之后，每个像素就包含了3个完整的颜色分量，如下图所示。

上述各种Bayer格式的共同特点是接受一种颜色而拒绝两种颜色，因此理论上可以近似认为光能量损失了2/3，这是非常可惜的。为了提高光能量的利用率，人们提出了RYYB的pattern，这是基于CMY三基色的CFA pattern，Cyan是青色（Red的补色），Magenta是品红（Green的补色），Yellow是黄色（Blue的补色）。目前这种特殊的Bayer pattern已经在华为P30系列和荣耀20手机上实现了量产。据华为终端手机产品线总裁何刚透露，为了保证RYYB阵列在调色方面的准确性，华为付出了整整3年的时间。

1.5 成像与读出

Sensor成像的过程可以比喻成用水桶接水的过程，如下图所示。在这个比喻中，雨水即相当于光子，每个水桶即相当于一个像点，水桶收集雨水的过程即相当于像点的曝光过程。当收集到合适数量的雨水后，会有专门的工序统计每一个水桶收集到多少雨水，然后将桶倒空，重新开始下一次收集。

像点记录光信号以及信号读出的原理和计算机内存的工作原理非常相似。sensor 会使用一个行选信号(Row Select)和一个列选信号(Column Select)来选中一个存储单元(Pixel)，被选中的存储单元与输出放大器联通，将其存储的电荷数转换成电压值输出到阵列外部。下图说明了这个过程。

像素读出的基本过程是

每个像素内置一个电荷/电压放大器（Charge/Voltage Converter, CVC），将像素势阱中电荷的数量转换成电压信号
读出逻辑选中某一行，该行所有像素的电荷/电压放大器的输出信号与列输出信号联通
读出逻辑继续选中某一列，该列信号与可编程输出放大器（Output Amplifier）联通，被选中的像素的电压信号被放大一定倍数
放大后的电压信号经ADC转换器后变成数字信号，在sensor 内部经过一定的ISP处理，最后通过一定的接口协议（如MIPI）输出到外部

1.6 卷帘曝光（rolling shutter）

CMOS sensor 的典型曝光方式称为卷帘曝光(rolling shutter)，其曝光过程涉及两个控制信号，即

一个reset 信号负责将某一行像素清零，使其从零开始积累电荷
一个read 信号负责选择某一行，导致该行被读出

这两个信号的工作时序是reset 信号在先，read 信号在后，之间相差一个恒定的间隔，这个间隔在空间上看是两个信号前后相差固定的行数，在时间上看是一行像素被清零后，等待固定的时间后即被读出。

一行像素在遇到reset 信号之前处于“自由曝光”的状态，在遇到reset 之后开始“受控曝光”，在遇到read 信号之后又恢复到“自由曝光”状态，如下图所示。

下图显示了一个像素的曝光过程。

一个曝光过程从RESET开始，RESET信号保持一段时间后像素清零，恢复高电压
像素自由积分，时间取决于用户设置的曝光时间
像素采样，准备读出

Rolling shutter 在空间和时间上的关系如下图所示。

显然，sensor read 信号与 reset 信号之间的时间间隔就是每个像素能够积累光信号的时间，也就是人们所熟知的“曝光时间（exposure time）”，在技术领域则更多会使用“积分时间（integration time）”这个术语，它一般是以行为单位的一个量，能够精确地反映像素曝光过程的物理本质和实现原理。

熟悉摄影的人都会知道，如果被拍摄的物体在相对摄像机运动，则需要使用比较短的曝光时间，否则画面就会出现运动模糊，这是因为在曝光过程中物体不断从一个像素位置转移到另一个像素位置，物体运动速度越快，运动模糊越严重，如下图所示。

在下图的例子中，由于弹琴的手在不停地移动位置，所以在很多像素上都会留下一点曝光的痕迹，却没有任何一个像素上停留足够久的时间。

以拍摄人物为例，当在画面中以正常速度步行时，如果曝光时间大于1/30秒（约30ms）则画面就开始出现运动模糊，下图给出了一组经验值，用于参考绝对曝光时间和运动模糊的关系。

在智能交通（ITS）领域，普通城市路面监控一般要求曝光时间短于1/60s，否则拍到的车牌就开始模糊，如果曝光时间更长则夜间的车灯就会出现明显的拖尾现象，如下图所示。

如果拍摄对象是鸟类这种动若脱兔的目标，则曝光时间不能超过1/125s（<10ms），否则很容易出现运动模糊。

当然，摄影技术中还存在一个专门的分支叫做高速摄影和超高速摄影，通常用于捕捉高速飞行的子弹，或者火箭发动机点火的过程，此时曝光时间需要锁定在微秒甚至纳秒级别。

1.7 Rolling shutter 效应

卷帘曝光的最显著特点是每一行像素开始曝光的时间点是不同的，是与像素位置有关的的函数。当画面中存在运动的物体时，物体在曝光过程中空间位置在不断变化，画面就发生变形，物体速度越快，变形就越严重。

下面的动画可以很好地说明这种效果的成因。

形成原因

这种形变通常称为RS效应，或者“果冻效应”(Jello effect)，指图像出现扭曲、倾斜等现象，仿佛进入了“时空扭曲”的世界一般。

与rolling shutter 做对比的是CCD sensor 采用的全局快门 (global shutter)，其特点是sensor 上所有像素是在同一瞬间全部开始曝光的，因此sensor 采集的是物体在同一时间点的画面。下图是两种曝光方式的对比。

一般来说，RS效应存在三种表现形式，前两种属于画面畸变，合称果冻效应。

整体倾斜（skew），如下图车辆的例子

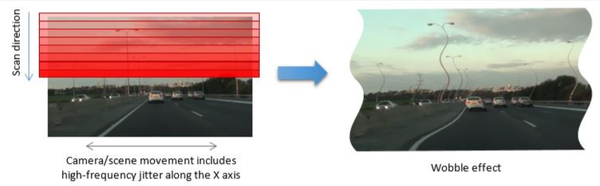

图像摇摆（wobble），如下图所示

在无人机、车载等应用中，camera本身随载具平台一起运动，平台的高频机械振动会对成像造成较大扰动，图像产生摇摆。即使在安防场景中，如果camera附近存在振动源（如空调电机）也会产生同样的问题。

部分闪光（partial flash），如下图所示
普通摄影闪光灯的闪光时间通常只有几个毫秒，显著短于一帧图像的成像时间，因此只有一部分画面能够被闪光照亮。

微软研究院的Simon等人使用光流法追踪摇摆像素的运动矢量，从而对摇摆进行校正。

针对手机拍摄的场景，斯坦福的Alexandre等人使用手机自带的加速度传感器提取camera的加速度信号用于补偿图像摆动。

1.8 积分时间 (integration time)

用户在使用camera拍摄时需要根据场景特点决定所采用的曝光时间（exposure time），或者让camera 在设定范围内自动选择最合适的曝光时间，这时所涉及的曝光时间概念主要与拍摄场景有关，一般是以毫秒为单位计算的绝对时间，也是用户比较熟悉和容易理解的概念。

而sensor 中用来控制曝光长短的寄存器参数称为积分时间，一般是以行为单位的，这个概念是源于sensor 的技术特性，一般不需要用户去理解。

曝光时间和积分时间存在确定的换算关系。比如说int_t=159，指的是sensor reset 信号和read 信号之间的间隔为159行，而每行所占的绝对时间（line_time）与sensor 主频(pixel clock, PCLK)的和每一行包含多少像素(行长 )有关，具体公式是：

line_time=h_size / pclk

其中h_size 为行长，以PCLK 数为单位，1/pclk 为一个时钟周期，即扫描一个像素需要花费的绝对时间

因此曝光时间与积分时间的换算公式如下：

exposure time = int_t * line_time

举例来说，假设一个1080p sensor PCLK=76MHz，每行配置成2000个PCLK（由有效像素和blanking组成），则有

line_time = 2000 / 76MHz = 26.32 us

如果某个场景需要10ms曝光时间，则sensor 积分时间应如下计算，

int_t = 10000us / 26.32us = 379.9 （行）

显然这个例子可以安全地将sensor 寄存器配置为380行，就能得到10ms的曝光时间。

但是当 int_t < 2 时问题就会变得有些复杂。假设计算出的理想积分时间是1.5行，此时自动曝光算法就很容易产生振荡，不停在1行和2行之间切换而无法稳定在一个固定值。因此有些sensor 会支持分数行，可以帮助解决这个问题。

1.9 工频闪烁 (flicker)

工频闪烁，通常发生在室内场景，曝光时间设置如果不是光源能量周期的整数倍，则图像不同位置处积累的信号强度不同，并呈周期性变化，这是单帧图像的情况。在视频序列上，如果满足一定条件，视频会出现条纹模式在垂直方向上缓慢移动。

工频闪烁的形成原因与CMOS sensor rolling shutter的工作原理相关，并且受交流电的频率影响。对于同样的积分时间t，sensor不同位置处的像点开始积分时所处电信号的相位不同，所以同样时间t 内能够积累的光子数也不同。如下图所示。

flicker 的本质是像素曝光起始点相对交流电的相位关系在不断变化。这个问题不仅存在于一帧图像内部，在帧与帧之间也存在同样的问题。

以电频率50Hz为例，如果sensor 工作在25或50fps（frame per second），则帧频率刚好与电频率同步，每帧图像的flicker 表现（明暗位置）与上一帧完全相同，所以明暗条纹在视频上是静止不动的。如果sensor工作在30或60fps，则每帧的flicker与上一帧会产生固定的相移，视频上的明暗条纹图样会在画面垂直方向上缓慢移动。

在室内，为了避免工频闪烁，曝光时间应设置为光源能量周期的整数倍。在中国，光源能量周期为10ms(交流电周期的1/2)，在美国则为8.3ms，调整曝光时间时要特别注意这一点。

1.10 与CCD的对比

CCD技术的发展起源于1960年代，在2000年以前曾是image sensor 的主流解决方案，下图对比了CCD和CMOS读出方式的主要区别。

如图所示，CCD 器件通常只有一个电荷-电压转换器（Charge-Voltage Converter），当sensor读出像素数据时，每一行像素中积累的电荷需要在行电压的控制下一步步“蠕动”到下一行，直到最终抵达阵列所属的行缓冲（row buffer），然后开始在列电压的控制下继续一步步“蠕动”到阵列出口处的电荷-电压转换器，完成读出过程。

CCD的一个主要优点在于所有像素共享同一个电荷-电压转换器，所以像素一致性非常好。相比之下CMOS每个像素都有自己专用的电荷-电压转换器，一致性很不容易控制。

当CCD像素数多于200万时，所有像素共用一个电荷-电压转换器会严重影响读出速度，所以此时会考虑把像素设计成两个或四个阵列，每个阵列配备专用的行缓冲和电荷-电压转换器，可以成倍加快读出速度。

写到此处笔者回忆起一个沉痛的往事。笔者一好友曾试图对接某国产高端sensor，由于自己研发实力有限，便求助于北京的朋友空闲之余帮忙做做，结果不出意料地半年没什么结果。朋友有点着急了，付了50万研发费委托深圳本地的公司帮忙开发，该公司的主要业务是设计生产国产FPGA，接单的主要动力是推广自家的FPGA。sensor出图到是比较顺利，但是朋友很快发现国产FPGA 体积大功耗高，无法满足量产需求，于是朋友要求承接方提供源代码以迁移到X家FPGA，不料承接方以合同金额不包括源代码为由拒绝提供，于是50万瞬间沉没。万般无奈朋友只好雇人自己开发FPGA，如是就遇到了sensor四个阵列输出不同步的问题，厂家也讲不清楚四个阵列的输出时序到底该如何预测，好像是sensor想输出谁就输出谁，什么时候高兴什么时候输出。这就给FPGA设计增添了巨大的难度，朋友雇的年轻人无法应对如此巨大的技术挑战，坚持半年后离职，项目最终流产。

1.11 改进的曝光方式

Interlaced 曝光

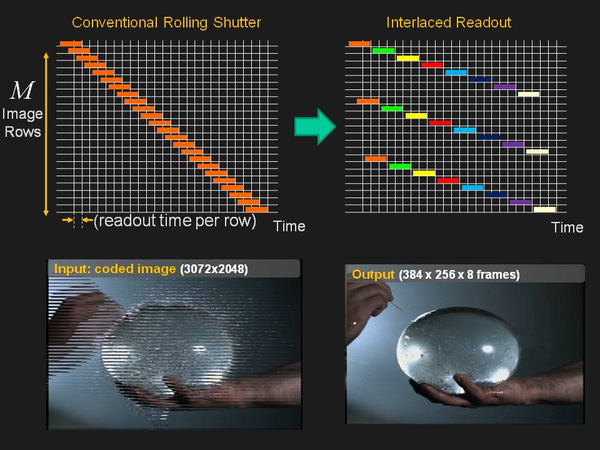

为了改善rolling shutter 曝光方式存在的问题，有人提出了Interlaced 曝光和读出方式，如下图所示，新的曝光顺序将一帧拆分成8组，第一组包含行号 {0,8,16,24...}，第二组包含行号 {1,9,17,25,...} ，以此类推，第八组包含行号 {7,15,23,31,....} 。这种曝光方式的优点是组与组之间的曝光延时为一帧时间的八分之一，以1080p@30fps 为例，一帧的读出时间大致在28ms左右，在新的曝光方式下像素间的最大曝光延时仅为3.5ms，可以更好地捕捉运动场景。

斩波曝光（chopped）

在智能交通领域常会遇到拍摄交通信号灯的需求。大部分信号灯直接使用220V市电供电，因此会存在10ms的光能量周期（美国是110V，周期8.3ms）。偶尔也会有信号灯厂家偷工减料，使用半波整流器件将电频率的负半周过滤不用，这就导致信号灯每亮10ms之后就会熄灭10ms。虽然人眼看不出来，但sensor看的非常清楚。P.S. 遇到这种偷工减料的信号灯，一般可以要求业主更换信号灯供应商，并拉黑原供应商。

由于信号灯存在10ms的明暗周期，当sensor曝光时间很短时，就会遇到某一帧图像里信号灯碰巧全都不亮的尴尬场景，如下图所示。

一般在晴朗的夏天，sensor曝光时间可能会需要短于1ms才能保证画面不过曝，此时遇到信号灯近似熄灭的概率已接近50%。而在夜晚则曝光时间通常需要大于10ms，所以不会遇到信号熄灭的问题，相反会遇到信号灯光太强以致sensor过饱和，全部信号变成白灯的问题。

除了红绿灯之外，很多汽车上使用的LED大灯或者信号灯也是有频率的，而且平均点亮的时间（占空比，duty cycle）可能更短，如下图所示，这种情况sensor抓拍到LED（信号）灯熄灭的概率会更大。

为了缓解这个问题，有人提出了斩波曝光的工作模式，其原理是把正常曝光所需的曝光时间（比如1ms）分散到11ms的固定时间间隔内执行，通过多次短暂曝光的效果累加实现1ms等效曝光时间，且能保证采样到信号灯最亮的时刻，如下图所示。

这种方法的好处是增大了捕捉到信号灯点亮的概率，但是由于捕捉的时间短，所以画面上信号灯的亮度会比正常的要弱。所以这种方法并没有完美解决问题，只是一种缓解（mitigation）的方法。

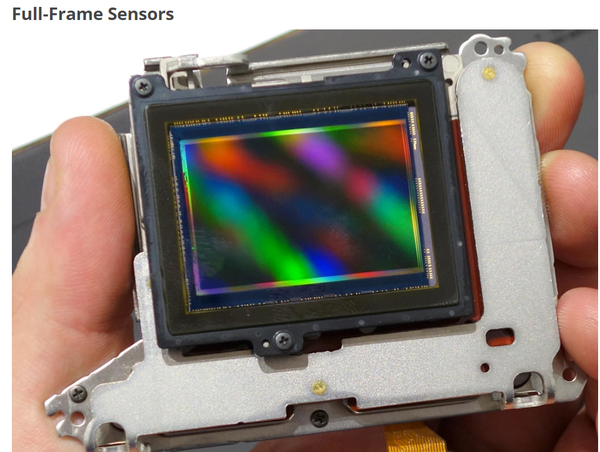

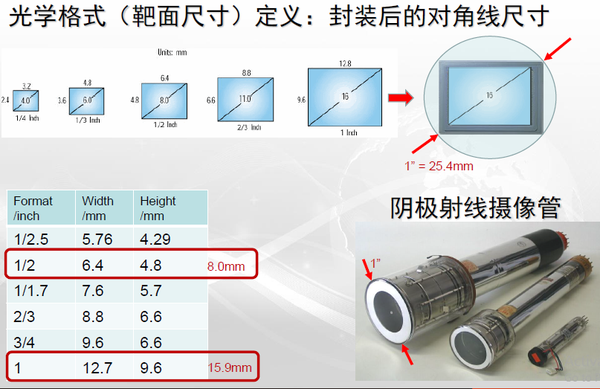

1.12 画幅

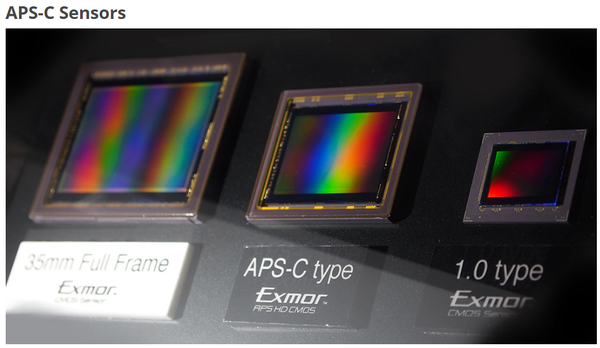

中画幅的sensor典型尺寸为44或53mm宽，3千万~1亿像素。

全画幅的sensor典型尺寸为35mm宽，和早期的电影胶片一样大，具有1千万~5千万像素不等。

APS-C sensor 典型尺寸22mm宽，是单反相机的主力军，具有6百万~5千万像素不等。

4/3英寸画幅sensor，典型尺寸17.3mm宽，微单产品的主力，具有8百万~2千万像素不等。

1英寸画幅sensor，典型尺寸13.2mm宽，用于单反和高端安防产品

1/3~2/3英寸sensor，便携camera和安防camera的主力军，1百万~2千万像素不等。

1/4~1/2英寸sensor，主要用于手机camera模组，8百万~4千万像素不等。

2 像素类型 (Pixel type)

2.1 被动像素（Passive pixel）

最简单的Pixel结构只有一个PN结作为感光结构，以及一个与它相连的reset晶体管（RS）作为一个开关，如下图所示。

开始曝光前，像素的行选择地址会上电，于是RS使能，连通PN结与列选择器（column bus），同时列选择器会上电，使PN结上加高反向电压（如3.3 V），短暂延时后PN结内电子空穴对达到平衡，于是reset 操作完成，RS 信号失效，隔断PN结与column bus的连通。
开始曝光时，PN结内的硅在吸收光子激发出电子-空穴对。受PN结内电场的影响，电子会流向PN结的n+端，空穴会流向PN结的p-substrate。因此，曝光后的的PN结反向电压会降低。
曝光结束后，RS再次使能，读出电路会测量PN结内的电压，该电压与原反向电压之间的差值即正比于PN结接受到的光子数。
在读出感光信号后，会对PN结进行再次reset，准备下次曝光。

当sensor 控制逻辑需要读出阵列中的某个特定像素时，需要发出该像素的行地址和列地址，地址会被两个译码器（address decoder）解析并激活该像素所在的行选择线和列选择线，使该像素的PN结电容经过RS三级管连接到输出放大器上，如下图所示。

这种像素结构因为读出电路完全位于像素外面所以称为Passive Pixel，其优点是PN结可以独占像素面积，缺点是噪声较大，主要有2个原因：

PN结的电容小于读出电路上的电容，所以对电路噪声很敏感。
PN结的信号需要先读出才进行放大，因此读出电路的噪声会被一起放大。

当RS使能且列选择器通高电平时，在电路原理上相当于对PN结的电容进行充电，但是充电后得到的电压值却有一定的随机性，一方面每个PN结的实际电容大小会服从一定的概率分布，结与结之间存在固定的偏差，这会构成一种固定模式噪声（Fixed Pattern Noise, FPN）；另一方面由于电路中存在暗电流噪声，即使是同一个结每次充电后得到的实际电压也不完全一样，这就构成了另一种模式的噪声，它与PN结的结构、温度和结电容大小都有关，称为kTC噪声。

2.2 像素kTC噪声

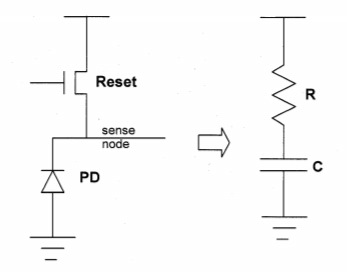

在研究PN结的噪声特性时可将其简化为下图所示的由电阻电容形成的低通滤波网络。

可以证明，由电子热运动引起的宽带热噪声经PN结滤波后反应在结电容上的输出噪声功率用kT/C描述，其中T为PN结温度，C为结电容，k为常系数，因此合称kTC噪声。

2.3 主动像素（Active pixel）

目前主流的CMOS传感器都采用Active Pixel 结构设计。下图所示的Active Pixel 结构称为3T结构，每个像素包含一个感光PN结和3个晶体管，即一个复位管RST，一个行选择器RS，一个放大器SF。

3T结构的经典版图设计如下所示。

3T结构的工作方式是，

复位。使能RST给PN结加载反向电压，复位完成后撤销RST。
曝光。与Passive Pixel 原理相同。
读出。曝光完成后，RS会被激活，PN结中的信号被SF放大后读出。
循环。读出信号后，重新复位，曝光，读出，不断输出图像信号。

基于PN结的Active Pixel 流行与90年代中期，它解决了很多噪声问题。但是由PN结复位引入的kTC噪声却并没有得到解决。

2.4 PPD结构

为了解决复位kTC噪声，减小暗电流，在3T结构之后又出现了PPD结构（Pinned Photodiode Pixel），包括一个PN结感光区和4个晶体管，所以也称4T结构，它在3T结构的基础上增加了一个TX三极管起控制电荷转移的作用。

PPD结构的经典版图设计如下所示。

另有高人的见解也值很得学习。

PPD的出现是CMOS性能的巨大突破，它允许相关双采样（CDS）电路的引入，消除了复位引入的kTC噪声，运放器引入的1/f噪声和offset噪声。它的工作方式如下：

1. 曝光。

2. 复位。曝光结束时使能RST，将读出区（n+区）复位到高电平。

3. 读复位电平。读出n+区的电平，其中包含运放的offset噪声，1/f噪声以及复位引入的kTC噪声，将读出的信号存储在第一个电容中。

4. 电荷转移。使能TX，将电荷从感光区完全转移到n+区准备读出，这里的机制类似于CCD中的电荷转移。

5. 读信号电平。将n+区的电压信号读出到第二个电容。这里的信号包括：光电转换产生的信号，运放产生的offset，1/f噪声以及复位引入的kTC噪声。

6. 信号输出。将存储在两个电容中的信号相减（如采用CDS，即可消除Pixel中的主要噪声），得到的信号在经过模拟放大，然后经过ADC采样，即可进行数字化信号输出。

PPD像素结构有如下优点：

- 读出结构（n+区）的kTC噪声完全被CDS消除。

- 运放器的offset和1/f噪声，都会因CDS得到明显改善。

- 感光结构因复位引起的kTC噪声，由于PPD电荷的全转移，变的不再存在。

- 光敏感度，它直接取决于耗尽区的宽度，由于PPD的耗尽区一直延伸到近Si−SiO2界面，PPD的光感度更高。

- 由于p-n-p的双结结构，PPD的电容更高，能产生更高的动态范围。

- 由于Si−SiO2界面由一层p+覆盖，减小了暗电流。

2.5 PPD共享结构

PPD结构有4个晶体管，有的设计甚至有5个，这大大降低了像素的填充因子（即感光区占整个像素面积的比值），这会影响传感器的光电转换效率，进而影响传感器的噪声表现。为了解决这个问题又出现了PPD共享结构，像素的感光区和读出电路由TX晶体管隔开，相邻像素之间可以共用读出电路，如下图所示。

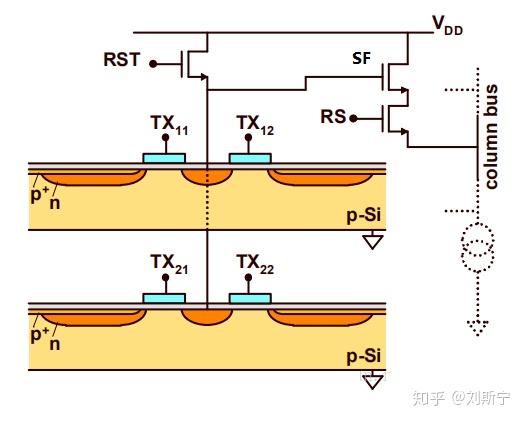

图中2x2像素共享一个读出电路，一共使用7个晶体管，平均一个像素1.75个晶体管。这样可以大大减少每个像素中读出电路占用的面积，提高填充因子。美中不足的是，由于这2x2个像素的结构不再一致，会导致固定模式噪声（FPN）的出现，需要在后续ISP处理中消除。

2.5 双相关采样（CDS）

双相关采样即Correlated Double Samping，其基本思想是进行两次采样，先采样一个参考信号用于评估背景噪声，延迟很短时间后再采集目标信号，从第二次采样中减去参考信号即得到去除了大部分背景噪声的目标信号，其原理模型如下图所示。

CDS成立的条件是在两次采样间背景噪声的幅度变化不大，因此它对去除固定噪声（FPN）和低频噪声效果比较理想，如1/f噪声，kTC噪声等。

下图以伪彩色的形式显示了CDS技术对像素低频噪声的过滤效果

3 CMOS Sensor特性

CMOS sensor的本质是计量光电转换事件的线性传感器，在一定意义上可以说是光子计数器，sensor上每个像素的读值都反映了指定时间内该像素捕获光子的数量。一个理想的sensor 应该具备以下一些特性

输出与输入恒成正比（无sensor噪声，只有信号本身的噪声）
输入输出均可以无限大
高灵敏度，小的输入激励大的输出
高帧率
高分辨率
低功耗
工艺简单
低成本

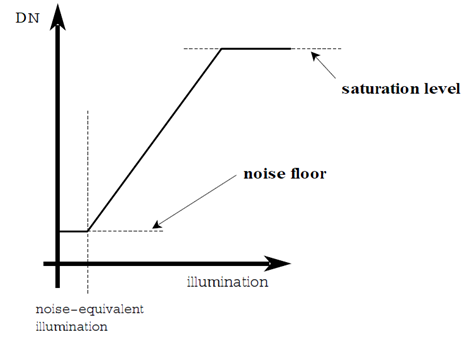

理想 CMOS sensor 的响应特性下图所示

图中直线的斜率决定了单位输入能够激励的响应大小，这个斜率称为增益系数（gain）。sensor 会提供一组接口用于调节实际生效的增益值。

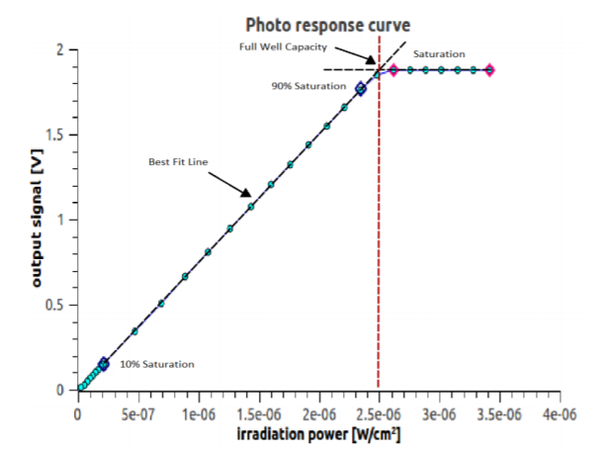

而实际的sensor只能是在一段有限的区间内保持线性响应，对于幅度过小或者过大的输入信号会不能如实地表示。

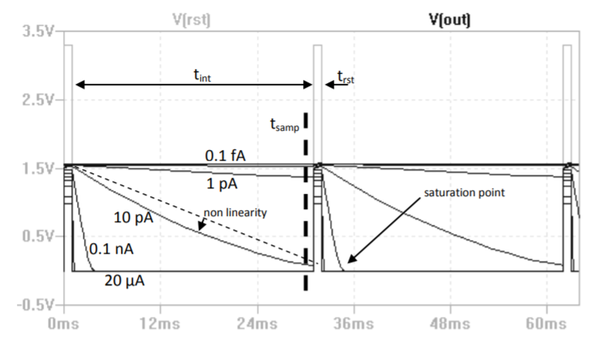

下图是用示波器实测像素线性度的测试数据。

下图是实验测量的输入输出曲线，横坐标是入射到sensor的光子数，纵坐标是sensor输出的数值（Digital Number, DN）。

以上关系用公式描述就是

S(N, t) = q(λ)·N·t

其中，S(N, t)是sensor的一个像素采集到的电子数， q(λ,)是sensor在波长λ处的光电转换效率，N是单位时间内入射到sensor表面的光子数（波长λ的单色光），t是曝光时间。

sensor 最终输出的像素值是使用ADC对S(N,t)进行采样和AD转换得到的量化值，该值会有PV(Pixel Value)，ADU(Analog-Digital Unit)，DN(Digital Number)，Output Code等多种表述方式，并且

DN=g*S(N, t)

其中符号g代表增益系数gain，意义是多少个光子能够激励出1个比特的DN值。

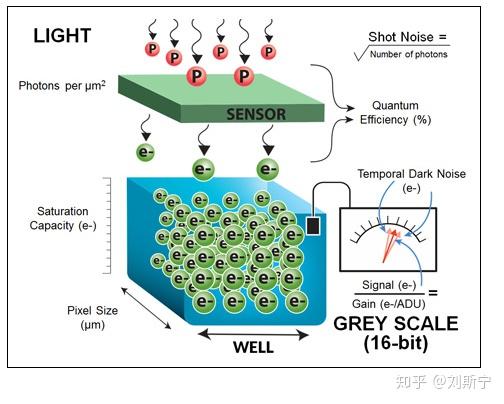

下图描述了一个CMOS像素发生光电转换和收集光生电子的过程。

以上过程会涉及几个关键性的参数，下面简要给出描述。

3.1 量子效率（Quantum Efficiency）

量子效率是描述光电器件光电转换能力的一个重要参数，它是在某一特定波长下单位时间内产生的平均光电子数与入射光子数之比。

由于sensor存在三种像素，所以量子效率一般针对三种像素分别给出。下图是一个实际sensor的量子效率规格示例。

3.2 势阱容量（Saturation Capacity）

势阱容量又称Full Well Capacity，指一个像素的势阱最多能够容纳多少个光生电子，消费类的sensor一般以2000~4000较为常见，此值越大则sensor的动态性能越好。

下图给出一个包含势阱容量规格的例子。

图中可以看出，不同厂家的像素工艺可以相差很大，较先进的工艺可以在34μm2的面积上容纳超过3万个电子，平均每μm2可以容纳近1000个电子，而普通的工艺每μm2只能容纳不到400个电子。

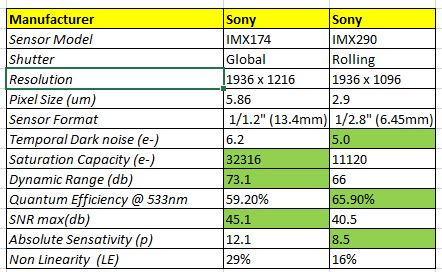

下图是两款SONY sensor进行比较。

下图是一些单反相机sensor的饱和阱容比较。

3.3 噪声（Noise）

“噪声”的广义定义是：在处理过程中设备自行产生的信号，这些信号与输入信号无关。

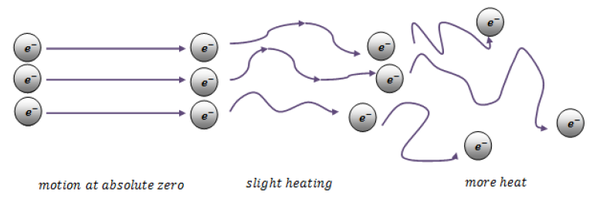

由于电子的无规则热运动产生的噪声在所有电子设备中普遍存在，是不可避免的，因此被重点研究，并赋予了很多名字，如本底噪声、固有噪声、背景噪声等，英文中常见noise floor, background noise等提法。如下图所示，器件的温度越高，电子的热运动越剧烈，产生的噪声也就越大。

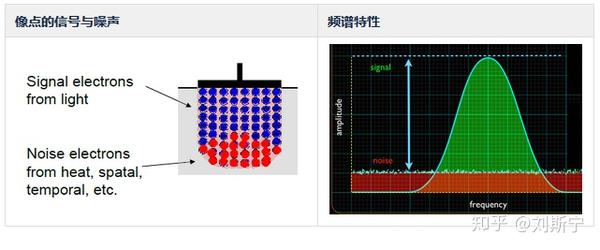

真实世界中的所有信号都是叠加了噪声的，图像信号也不例外，如下图所示，当有用信号的幅度小于背景噪声时，这个信号就淹没在噪声中而难以分辨，只有当有用信号的幅度大于噪声时这个信号才是可分辨的。

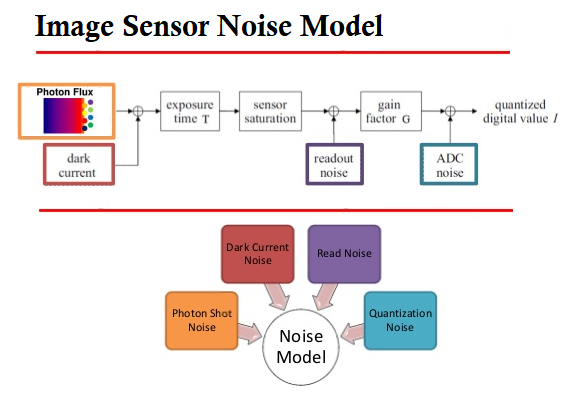

假设照明强度恒定、均匀，相机拍摄图像中的噪声是测量信号中空间和时间振动的总和。下图以传递函数的形式总结了CMOS sensor 光、电转换模型以及几种主要噪声的数学模型。

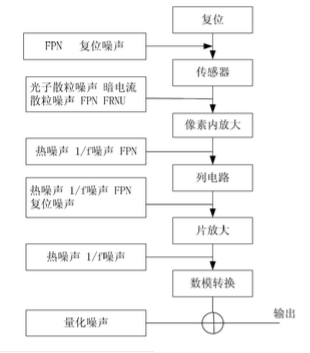

下图更加细致地描述了CMOS sensor 成像过程中各种噪声的来源和作用位置。

下图是对噪声图像的数值分析。

在了解各种噪声类型之前首先回顾一下概率与统计课程中学习过的泊松分布公式，后面将多次遇到这个分布。

泊松分布是最重要的离散分布之一，它适合描述单位时间内随机事件发生的次数。举例来说，假设某高速公路在某时段的车流量是每小时1380辆，平均每分钟23辆，可是如果进一步以分钟为单位进行统计，我们就会发现某一分钟只通过了15辆，而另一分钟则通过了30辆，这个概率分布就需要用泊松分布来描述。同理，我们可以把这个例子中的车流换成芯片内流过PN结的电子流，或者换成通过镜头入射到像素的光子流，这两种情况在统计意义上是完全一样的，都需要用泊松分布来描述。

下面这篇文章较详细地解释了泊松分布的推导过程和它的现实意义。

sensor 噪声中含有几部分分量：

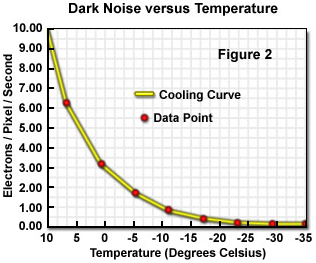

暗散粒噪声(σD): 硅片中电子的热运动会导致一些价电子随机激发至导带中形成暗电流（dark current），所以即使完全没有光子入射，sensor也会存在一定的信号输出。在曝光过程中，暗电流的随机变化即形成暗散粒噪声。暗电流变化的主要原因是电子穿过PN结时会遇到PN结的电势屏障（barrier），电子穿越屏障需要经历动能-势能-动能的转换过程，所以需要耗费一些时间。暗散粒噪声在统计上服从泊松分布，与光信号的高低水平无关，但与传感器的温度有关，一般的规律是温度每升高8°C暗电流翻一倍。所以在设计电路时必须注意把容易发热的电子元件尽可能布置在远离sensor的地方。

读出噪声 (σR): 该噪声是在产生电子信号时生成的。Sensor中使用AD转换器（ADC）将模拟放大器输出的模拟电压采样为数字电压。由于数字信号的精度总是有限的，通常为10比特至14比特，幅值位于两个相邻数字之间的模拟信号会四舍五入到最接近的数值，所以这个过程会引入量化噪声，这是读出噪声的重要组成部分。该噪声由传感器的设计决定，意义是至少需要多少个电子才能驱动读出电路的ADC变化一个比特。它与信号高低水平和传感器温度无关。

光子散粒噪声(σS): Shot noise, 该噪声是与落于传感器像素上光子相关的统计噪声。在微观尺度下，光子流到达传感器的行为在时间和空间上都是不均匀的，就像统计高速公路上的车流，有时车流比较密集，过一会又变得稀疏。有时左边的车道密集，过一会右边的车道密集，整体上其统计规律符合泊松分布。光子散粒噪声是与被测信号的高低水平有关的，与传感器温度无关。

固定模式噪声 (σF): Fixed-pattern noise（FPN）, 该噪声是由像素的空间不均匀性引起的，CMOS sensor 每个像素内都配置一个电荷电压放大器，每行、每列都有一些晶体管用于控制像素的复位和读出，这些器件的工作参数相对理论值的漂移就构成一种固定模式噪声。另外，坏像素、瑕疵像素也可以视为一种固定模式噪声。FPN效果大致上可以用下面的示意图模拟。

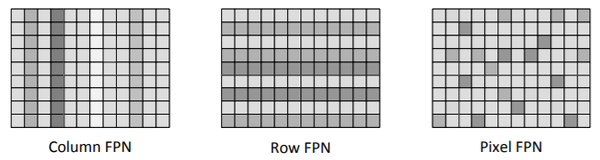

下图是一个Pixel FPN的实际例子。

在所有像素中，总会有一些像素相对平均值漂移较大，这些像素称为离群像素（outliers），如下图所示。离群像素的数量能够反映sensor品质的好坏。

下面两图所示的噪声在sensor中比较常见，并且有专用的名字叫做条带噪声（banding noise），它的一种来源与像素参数和ADC参数的飘移有关，此时它是一种FPN噪声，但有时它是由外部电压不稳定造成的，此时它是一种随机噪声（Troubleshooting Image Quality Problems）。事实上，只有sensor厂家才有条件研究清楚这两种噪声来源的具体比例结构。

固定模式噪声是固定不变的，与信号高低水平和传感器温度无关，因此可以通过标定的方法减除，在计算噪声时可忽略该项。

复位噪声 (σr): 卷帘曝光方式需要在先对势阱复位，将势阱中自由积累的电荷全部释放，为后续的读出准备。但是由于暗电流的存在，每次复位后都会残留一些大小随机的噪声信号，即复位噪声，其大小与像素结构、芯片温度、PN结电容有关，因此也称为kTC噪声。

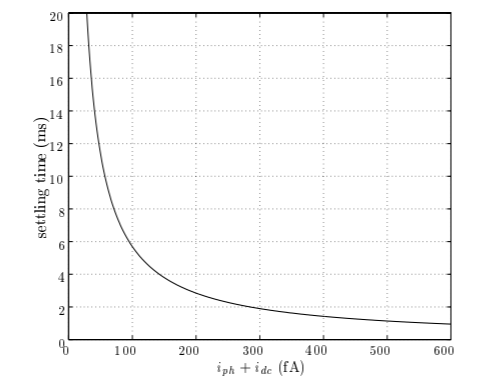

像素的复位是需要一定时间的。定量的研究表明，即使是采用较大的复位电流，一般也需要1ms以上的时间才能将电荷释放干净，如下图所示。

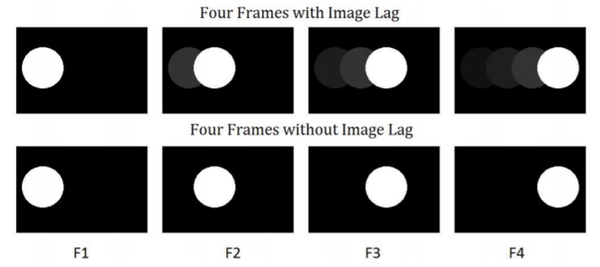

实际的复位控制信号通常会短于1ms，因此下一帧图像多多少少会残存一些上一帧图像的影子，这个残影叫做image lag，也是噪声的一种形式。下图显示了有残影和无残影的图像对比。

1/f噪声 (σf): 1/f 噪声是一种低频噪声，在有些文献中也称flicker noise（闪烁噪声）或pink noise（粉红噪声），它广泛存在于半导体器件中。在低频的时候1/f噪声一般显著高于电散粒噪声。

一种理论认为，半导体晶格中都会存在一些缺陷，这些缺陷能够捕获一些自由电子并将其束缚一段时间，这可以解释1/f噪声的一种来源。广义的1/f噪声是功率谱密度符合 1/（f^β）公式的噪声形式，其中指数β 的取值范围在0.5~2.0 之间。研究发现，CMOS sensor 中的1/f 噪声功率谱密度与频率成反比，下图定性地表示了1/f 噪声的频谱特征以及与热噪声的关系。

从上图中可以看到，“pink”与“white”这两种"颜色"的主要区别在于功率谱的分布。白噪声的功率在所有频段上是均匀分布的，而粉红噪声的功率主要集中在低频。

人们不仅在电子装置中观测到1/f噪声，在音乐、生物学乃至经济学中也观察到这种噪声1。关于1/f噪声的来源仍存在很大争议，几乎每届学术会议上都有人想来个“正本清源”，可惜N多年也没争出个一二三四来。每个试图解决问题的人都能提出某个模型，但是这个模型只能在一定条件下或者是一定范围内成立，不具有一般性。最后相关会议主办方干脆出个论文集，也不加评论，直接把所有吵架论文编成一本将近800页的大书。

光响应非均匀性 (σp): 英文为PRNU，Photo Response Non-Uniformity。Bayer格式的sensor 通常存在四种像素(R,Gr,Gb,B)，这四种像素的光电转换特性（即增益特性）不可能是完全一样的，不同种像素间存在种间差异，同种像素之间也存在个体差异，如下图所示。

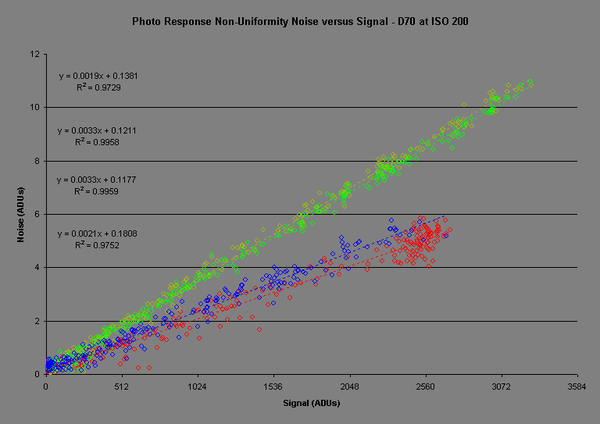

PRNU通常占总噪声的1~2%左右，很多时候是可以忽略的。从下图中可以看出当信号较大时光信号本身的散粒噪声远大于像素的非线性响应噪声。

某些科研级的sensor 的线性度指标已经达到了惊人的99.9%。

串扰 : 英文为Crosstalk，在通信领域中指两条信号线之间由于屏蔽不良而发生了的信号耦合，一条线路上的信号通过线缆间存在的互感和互容馈送到了附近的信号线上，在模拟通信时代可能导致听到别人的通话。在sensor领域，串扰指的是入射到一个像素A的光信号没有在这个像素里被捕获，反而被其周围的像素B捕获，导致B产生了不该有的信号。

在下图例子中，粉色表示的是不透光的像素，不应该有任何输出，黄色表示正常像素，应该有输出。实际上，光子是可以在硅片中穿透一定的距离的，从而有机会进入到粉色像素的感光区，从而变成粉色像素的信号，这就是CMOS sensor的串扰机制。

下图显示了串扰的原理，黄色像素周围的多个像素都有可能捕获一些本属于黄色的光子，这也是一种噪声来源。

从下图可以看出，波长越长，串扰越严重，某些像素位置串扰能量可以达到5%。

三星公司研发了ISOCELL技术用于抑制串扰，该技术使用metal grid制造电势屏障阻止电子进入相邻的像素，但是会引入一些新的问题，所以后来又发展出了ISOCELL Plus技术，该技术是在ISOCELL的基础上改进了材料，避免了metal grid 引起的不良反应。

索尼的HAD CCD技术给像素设计了一个特别的盖子,可以防止像素内的光电子逃逸，同时也防止像素外的自由电子进入像素内部。

噪声模型

下图测量了sensor中4种像素的光响应特性，从图种可以看出4种噪声的表现机理。PRNU体现的是红、绿、蓝三种像素的增益差异。对于任一种像素，光信号越强像素值抖动越大，这体现了光信号本身的散粒噪声。光信号为零时，输出幅度最小的像素体现了半导体的暗散粒噪声，而红、绿、蓝三种像素之间的差异体现了FPN噪声。

尽管像素噪声有多种来源，但每种噪声的贡献程度并不是同等重要的。为了简化计算，实际上经常采用简化的噪声模型，只考虑光散粒噪声、暗散粒噪声、读出噪声、以及ADC器件的量化噪声，如下图所示。

甚至可以进一步将量化噪声吸收到读出噪声中，于是每个像素的总有效噪声是下列所有噪声的总和：

由于暗散粒噪声和sensor工作温度有关，因此降低sensor温度有助于减少图像噪声。在科学、武器等应用中常会使用液氮给sensor制冷以提高图像信噪比。很多装备了CCD/CMOS camera 的导弹会带一个盛液氮的杜瓦瓶，导弹开机后杜瓦瓶向sensor 吹冷气使sensor 保持在零下几十度低温工作。

下图所示的是某科学级sCMOS sensor，通过气冷或者水冷的方式可以工作在-40~-30度低温下，像素的噪声得到极大的改善。

目前的CMOS工艺水平已经非常先进，对于科学水平的sensor，读出噪声的典型值通常小于10 e-，在极限条件下甚至已经可以做到1e-。下图给出了一些常见单反sensor和仪器sensor的读出噪声水平。

本专栏的另一篇文章专题讨论了降噪的算法，可以结合阅读。

3.4 信噪比（SNR）

信噪比是一个电子设备或者电子系统中信号与噪声的比例，如下图所示。这里面的信号指的是来自设备外部需要通过这台设备进行处理的电子信号，而噪声是指该设备自行产生的无规则信号，并且该种信号并不随外部输入信号的变化而变化。

在图像处理领域，信噪比是评价图像质量的主要依据。对于一个小信号总是可以通过增益的方式把它放大到适合观察处理的水平，但是信号中的噪声也必然会得到同样程度的放大，如果该信号的信噪比很低，单纯的放大操作并不增加任何有用的信息，无助于改善图像质量。

下面分析sensor图像的信噪比。如前所述，设S为传感器上每个像素上入射光子通量为N光子/秒情况下产生的“信号”电子的数量，其中量子效率为QE，曝光时间为t秒，那么

通过S，可以将光子散粒噪声表示为：

信噪比（SNR）可以由下式进行估算：

前面已经提到

举个具体的例子。如果我们假设有足够高的光子通量和量子效率，可以让一个像素在5秒曝光时间内积累的信号S高达10,000 e-，那么可以对光子散粒噪声进行估算，约为10,000的开平方值，即100 e-。读出噪声为10 e-（与曝光时间无关）。当曝光时间为5秒，传感器温度为25、0和-25 °C时，有效噪声为：

下图给出了sensor信号（光电子数S）与噪声(σeff)之间的关系和变化规律。

从这张图上我们可以看到，传感器在光子数达到一个阈值后才开始有信号的（图上是在10与100个光子之间），也就是说如果传感器接受的光子数少于某个阈值，就不会有信号输出。这个阈值一般认为是读出噪声。在像素达到饱和前，光电子数随着入射光子数的增加而线性增加，而噪声随入射光子数增加按根号规律增加，噪声增加的速率低于信号增加的速率，因此总的信噪比不断增长。

当S很小时，SNR主要由σR决定，即sensor暗电流和读出噪声是主要来源。当S很大时，SNR主要由σS决定，即光信号本身的统计涨落是噪声的主要来源。如下图所示。

如前所述，光信号的统计噪声符合泊松分布，即 σS=sqrt(S)，考虑到光数与光电子存在正比关系，因此sensor的最大信噪比出现在势阱饱和的条件下，即

SNRmax = √N= 20log(√N)，其中N代表饱和阱容。

考虑前面提到的SONY sensor 的例子（截图如下），将饱和阱容（32316）带入上式可得

SNR=20log(√32316)=20log(179.766)=45.1

一般认为，SNR=10dB 是可接受（acceptable）的图像质量标准，该值意味着信号幅度是噪声的3.16倍。而SNR=40dB 是优秀（excellent）的图像质量标准，该值意味着信号幅度是噪声的100倍，因此至少需要10000e-饱和阱容。介于中间的是SNR=30dB，该值要求像素提供1000e-以上的饱和阱容，这刚好是很多手机sensor的指标范围。

下图是一些单反相机的典型SNR对比。

下图是Canon 1D3 单反相机在不同ISO下的信噪比曲线，横坐标是曝光量，纵坐标是SNR，都是以"stop"为单位，即以2为底的log-log坐标。

在评估图像质量时，常用以下公式计算噪声和信噪比

回顾前文中的公式 DN=g*S(N, t) 可知，通过图像DN值和sensor增益系数g可以反推光子数S，而通过DN值和光子数S也可以反推sensor的增益系数g。

一个非常有用的问题是，图像上某个小区域的像素噪声与该区域的像素均值符合怎样的函数关系呢？我们可以进行这样的分析：

*令s表示像素均值，S表示光信号绝对值，则s=S*g；

*令n表示像素噪声均值，N表示噪声绝对值，则n=N*g；

*假设该小区域是均匀的，理想上像素DN值应该完全一样，因此实际得到的起伏就是噪声引起的，以DN值计量的噪声单位是 n=sqrt(MSE)，或者MSE=n^2；

*光信号本身的噪声符合泊松分布 N=sqrt(S)，所以有 n/g = sqrt(s/g)，或n=sqrt(s*g);

所以能够得到的结论是：

图像中任一像素邻域内，图像噪声(DN值)与像素均值的平方根成正比，比例系数是sqrt(g)。

3.5 动态范围（Dynamic Range）

一个信号系统的动态范围被定义成最大不失真电平和噪声电平的比值，在实际应用中经常用以10为底的对数来表示，单位是分贝。对于胶片和感光元件来说，动态范围表示图像中所包含的从“最暗”至“最亮”的取值范围。根据ISO15739的定义，“最亮”指的是能够使输出编码值达到特定“饱和值”的亮度；而“最暗”指的是图像信噪比下降至1.0时的亮度。

sensor 动态范围越大，所能表现的层次越丰富，所包含的色彩空间也越广。下图是用来测量sensor动态范围性能的常用方法。

前面已经提到，sensor是由数以百万个甚至更多像素组成的，这些像素在曝光过程中吸收光子转化成电荷。一旦这些像素容量达到饱和，多余的电荷便会溢出导致输出信号不再增加，此时像素的值不能反映光信号的真实强度，如下图所示。

因此sensor能够输出的最大不失真信号就等于sensor像素的势阱容量，而sensor输出的最小值则取决于像素的背景噪声水平，一般起主导作用的是读出噪声。

根据动态范围的定义，sensor动态范围的分贝表示用以下公式计算

当读出噪声为一个电子时，sensor的动态范围即达到理论极限值

根据上面的公式可以简单计算出动态范围与FullWellCapacity之间的关系。

显然，目前较好的工艺水平（SONY）可以做到每个像素容纳10000~30000个电子，可以提供80~90dB的极限动态范围，但是更多就不合理也不经济了，因为更大的势阱容量需要更大的像素面积，而像素大到一定程度之后就会遇到成品率瓶颈，下面有专题说明，因此超过80dB的动态范围往往需要依赖其它技术实现。

下图列举了一些典型单反相机sensor的动态范围指标，纵坐标可以理解为AD转换器的位数。例如12位ADC能够表示的动态范围是2^12=4096，而14位ADC能够表示2^14=16384，以此类推。

P.S. ADC位数的选择必须是和sensor的动态范围相适配的，ADC位数高于sensor是没有任何意义的性能浪费，低于sensor则不能完全发挥出sensor的性能优势，也是一种性能浪费。从图中可以看到，单反相机的主流是采用14位ADC，更高端的则采用16位ADC。

白天的天空可以看作是一个非常明亮的光源，如果sensor动态范围不足，拍摄天空时就很容易出现过曝，蓝天变浅，白云失去层次感，甚至完全变白。

下图列举了一些典型场景的动态范围。

在日常生活中会经常遇到动态范围>100dB的场景，一个sensor如果具备120dB的动态范围即可满足绝大部分场景的拍摄需求。普通人眼可轻易应对80~100dB的场景，然而普通的CMOS sensor 却只能提供50~70dB的动态范围，更高的动态范围一般需要通过多帧合成的办法实现。

在摄影领域经常使用“f-stop”术语描述镜头的通光量，这里stop指曝光档位，镜头光圈旋转到一个f-stop档位的时候会自动锁定，伴随一个轻微的“咔嚓”声。档位的设定依据是非常明确的，即相邻两档的通光量是2倍关系，因此镜头的通光量是按照2的指数倍规律变化的。

在摄影领域经常使用“light stop”术语描述场景的动态范围。举例来说，如果室内最暗处照度是1lux，而室外最亮处照度是3万lux，则场景动态范围是30000（90dB），需要15个light stop。

当一幅画面同中时存在亮部和暗部的时候，往往就是考验sensor 动态范围性能的时候了。动态范围小的sensor 无法同时兼顾亮部和暗部，通常只能牺牲一个保证另一个，或者两者都做出一定的牺牲（下图左）。如果希望暗部和两部能够同时得到较好的还原，则只能使用宽动态性能更好的sensor（下图右）。

ND滤镜

使用高动态范围的sensor是拍摄高动态场景的主要手段。另一方面，人们也可以使用光学滤镜来调节输入信号的能量分布，从而压缩输入信号的动态范围。在拍摄天际线场景时，由于天空的亮度高，且分界明显，所以可以使用渐变式中性滤镜（Neutral Density Gradient Filter）抑制天空区域的亮度，改善成像效果。

3.6 灵敏度（Sensitivity）

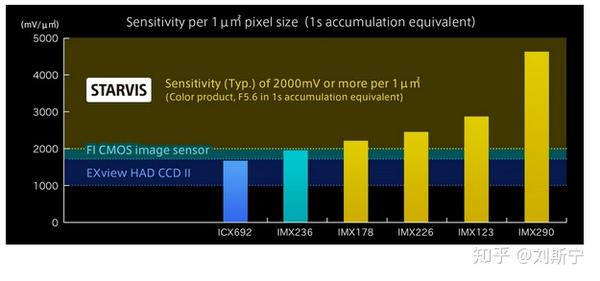

CMOS sensor 对入射光功率的响应能力用灵敏度参数衡量，常用的定义是在1μm2单位像素面积上，标准曝光条件下(1Lux照度，F5.6光圈)，在1s时间内积累的光子数能激励出多少mV的输出电压。

在量子效率一定的情况下，sensor 的灵敏度主要取决于电荷/电压转换系数(Charge/Voltage Factor, CVF)。在下图的例子中，CVF =220uV/e，这意味着阱容2000e的像素能够激励出最大440mV的电压信号。

在曝光、增益相同的条件下，灵敏度高的sensor信噪比更高，这意味着至少在两个方面可以获得比较优势，

在图像噪声水平接近的情况下，灵敏度高的sensor图像亮度更高、细节更丰富
在图像整体亮度接近的情况下，灵敏度高的sensor噪声水平更低，图像画质更细腻

EMVA 1288 定义了评价camera 灵敏度的标准，即多少个光子可以引起camera像素值变化1，即一个DN。根据量子力学的公式，

1个波长为540 nm的绿光光子携带的能量是

Camera 技术手册中会给出像素灵敏度规格，

根据此规格即可计算像素值变化1需要多少个光子。下面的链接给出了一个具体的例子。

下图给出了普通灵敏度和高灵敏度sensor在噪声、亮度方面的效果对比。

3.7 填充系数（Fill factor）

一个像素不管实际面积多少，用于控制和读出的三极管和电路连线所占的面积是必须首先保证的，余下的面积才能用于制造感光PN结。假设一个像素小到只能勉强容纳几个必须的三极管，则填充系数降为零，这个像素就失去了意义。反之，像素面积越大，三极管和电路所占面积的比例就越小，像素的填充系数就越高，像素的成像质量也会越好。

下图是一个像素版图的例子，这是一个采用PPD结构设计的像素，尽管面积很大，但实际也只取得了60%的填充系数。

为了大幅度地提高填充系数，人们不得不费心费力地在每个像素上方制造一个微透镜，将较大范围内的入射光会聚到较小的感光面上，这样可以将光能利用率提高到90%以上，也就是通过微透镜提高了等效填充系数，如下图所示。

3.8 像素尺寸（pixel pitch）

最小的像素通常是出现在手机sensor上，典型尺寸1.1um，这差不多已经到了实用的极限了，安防和机器视觉sensor常用2.2um~4.2um大小的像素，而单反和广播级的sensor则倾向于用更大尺寸的像素。

关于像素尺寸有两个非常经典的问题，假设你有两个桶，一大一小，那么

如果外边雨下的特别大，哪个桶先盛满水？ OK，很显然是小的桶先满。
如果外边的雨是一滴一滴地偶尔掉下来，哪个桶更容易接到水？ OK，很显然是大的那个。

其实像素也是一样的道理，大的像素通常可以容纳更多的电子，因此可以表示更大的信号变化范围，这个指标称为sensor的动态范围，是一个特别重要的参数。在极低照度下，大的像素更容易捕获到少量的光子，也就是低照度性能会更好。所以，如果不考虑面积和成本，在相同的工艺下，一般的原则是像素面积越大成像质量就越好。

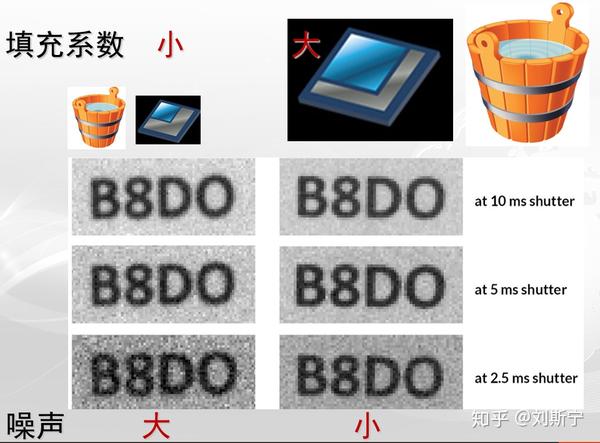

下图对比了大小像素的实际噪声表现，可以看到在曝光时间很短的条件下，大像素的噪声水平会明显优于小像素。

一个sensor 的尺寸大小主要取决于感光阵列和处理电路所占的面积，而感光阵列的面积等于像素尺寸和像素数量的乘积。sensor 的像素数量有专用的术语叫做分辨率（resolution），可以用总数量描述，如2MP，3MP等（MP=MegaPixel，百万像素），或者写成宽乘以高的形式，如1920x1080，2048x1536 等。sensor 的大小也有专用的术语叫做光学格式（optical format），用sensor 封装后的对角线长度衡量，注意并不是sensor 光敏阵列的对角线长度。光学格式在技术发展的过程中已经完全标准化，形成了一系列固定的尺寸，方便与任何厂家生产的标准规格镜头进行适配。

在进行像素密度计算时，设计人员需要准确地知道所选sensor 光敏阵列的尺寸，这个数据可以根据sensor 分辨率和像素尺寸计算得到，也可以快速地查表得到。下表给出了一些常见光学格式的光敏阵列尺寸。

注意用sensor 封装后的对角线长度一定大于sensor 光敏阵列的对角线长度。比如标称的1/2" 格式，指的是sensor 封装后对角线长12.7mm，而实际的光敏阵列则为6.4mm*4.8mm，对角线长8mm。这个定义方式源于最初的电视技术采用的阴极射线摄像管，如下图所示。考虑到元件替换是最为普遍的需求，普通用户只需要关注这种摄像管的外径尺寸，而并不关心其内部成像面的具体尺寸。

3.9 成品率（yield）

单纯从信噪比的角度考虑，像素的尺寸显然是越大越好。但是为什么手机sensor都是越做越小呢？这主要有两方面的原因，最终都能归结到成本问题。一个很容易理解的原因是，在芯片总面积一定的情况下，单个像素面积越大，芯片的总像素数就会越少，即sensor的分辨率就越低，这与人类追求高像素、高清晰度的目标是不符的。因此手机sensor的发展思路一直是依靠技术进步不断提高像素灵敏度同时缩减像素面积，在保证成像效果基本不损失的前提下，通过提高成品率来降低单个sensor的成本，扩大总收益。

那么是否可以把芯片总面积扩大，既用大像素，也提供高像素数呢？在一定程度上是可以的，事实上单反、广播、武器、科研级的sensor就是这样做的，代价就是一片wafer（硅片）只能制造几十个sensor，单个sensor 的成本是相当感人的。

当然了，如果是用在天文望远镜这种不计成本的场合上，也有人会用一整片wafer制造一个超大的sensor，比如下面这货，是佳能在一个12英寸（直径300mm）wafer 上制造的单个CMOS sensor，面积 202×205mm2, 1600万像素, 帧率100fps，采用0.25μm工艺。

使用这个巨型sensor可以在10~20ms内拍摄一幅高质量的天文图像，而普通的单反拍摄同样质量的图像通常需要使用慢快门拍摄几分钟甚至更久的时间。

但是对于手机sensor这种消费市场，拍摄夜景并不是频繁和主要的需求，相反成本是最重要的考虑，所以sensor厂家会希望一片wafer能够产出2000个以上sensor。

一片wafer能制造出多少个sensor是在设计期就确定了的，但是实际有多少sensor 能正常工作则还有一些运气成分，因为每个wafer都或多或少有些瑕疵（defect），光刻过程也可能会引入瑕疵（如下图），导致电路无法工作。

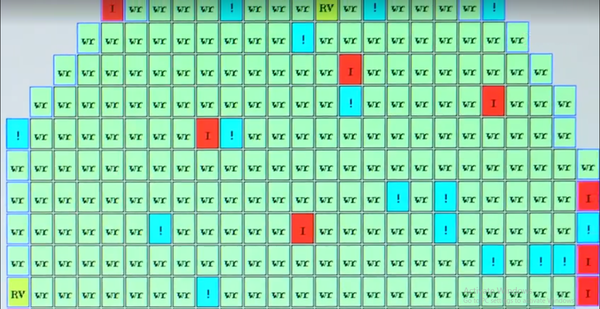

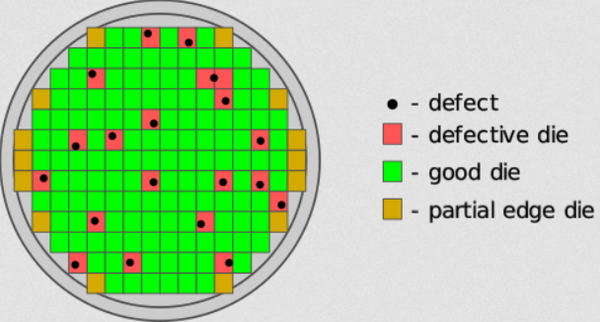

一个sensor 如果刚好位于瑕疵位置就会变成废品，只有一切顺利没出任何意外才能变成成品。所以wafer的成品率是决定sensor成本的关键因素。对于上面提到的天文望远镜sensor，只要wafer上有一处关键瑕疵位于sensor 面积上，这个wafer的成品率就等于零。如果这片wafer制造的是2000个手机sensor，则损失一个sensor 问题也不很严重。下图说明了成品率和sensor尺寸的关系。

显然sensor面积越大遇到瑕疵的概率也就越大，从数学上看，sensor遇到瑕疵（变成废品）概率与像素尺寸(pixel pitch)是平方关系而不是线性关系。假设wafer上的瑕疵是均匀分布的，当sensor面积大到一定程度的时候，就会出现无论如何也无法避开瑕疵的尴尬境地。

3.10 前照式工艺（FSI）

传统CMOS sensor 工艺又称为FSI（Front Side Illumination）工艺，与传统的半导体工艺一样，它首先装夹固定好一片wafer（硅片），从wafer的一侧开始制造光敏PN结以及控制和读出电荷所需的晶体管，然后制造连接晶体管所需的金属线路（铝或铜），接下来制造Bayer滤光膜和微透镜。在整个制造过程中wafer只装夹固定一次，直到制造完成，最后的wafer大概就是下图所示的样子。

接下来就是测试、切割、封装等步骤。wafer上的sensor 晶片叫做die，需要先用自动化测试机台进行探针测试（Probe），未能通过探针测试的die会被系统记住位置（如下图），切下后将直接丢弃，避免进入封装环节，因为封装成本可能会占sensor总成本的1/3。

封装就是将晶片固定在塑料或金属外壳内部，形成最终产品的过程，与其它半导体芯片的封装过程基本是一样的。

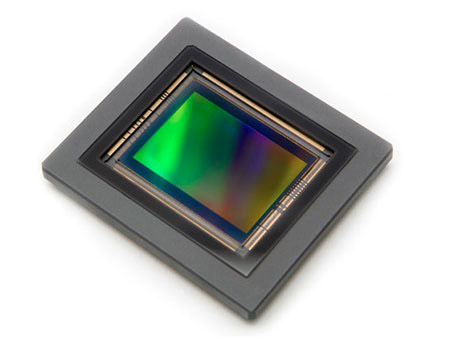

如果一切顺利，封装好的sensor 大概就是下图所示的这个样子。

或者像这个样子。

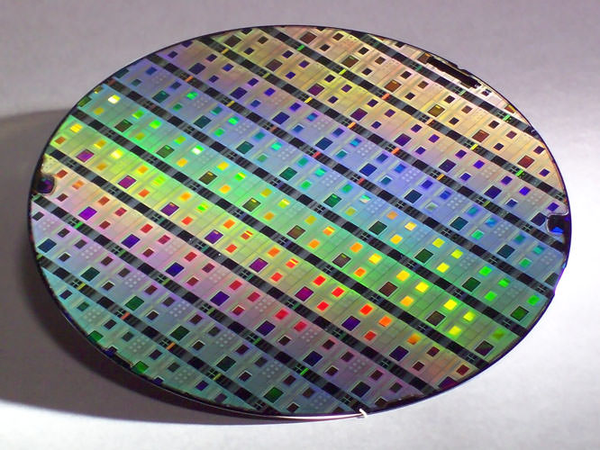

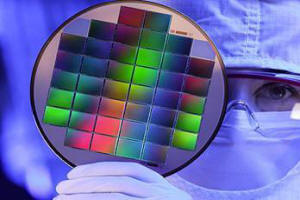

根据sensor尺寸的不同，一个12英寸（直径300mm）的wafer粗略可以切出100~2000个sensor，但是能否收回制造成本还取决于成品率（yield），正常情况下厂家会期望成品率大于90%，如果很不幸有一半sensor 是废品则厂家大概率会血本无归。

强烈推荐一个芯片制造的视频，和制造sensor过程是差不多的。

言归正传，在FSI工艺下，光线需要穿越多层电路结构才能抵达硅感光区，如下图所示。

传统FSI工艺的一个主要不足之处在于光敏PN结与滤光膜和微透镜之间需要制造若干层电路结构，由于电路高度问题会限制PN结可收集光线的面积和角度，同时光线在前进过程中会与电路结构发生吸收、散射，所以会增加光能的损耗，如下图所示。

下图是FSI像素在电子显微镜下的照片。

3.11 主光线角（CRA）

主光线角（Chief Ray Angle, CRA)是衡量sensor 收集入射光能量的一个主要参考指标。尤其是对于经典的FSI工艺，由于多个金属布线层的存在导致CRA 不太容易提高。如下图所示，使用铜线可以在一定程度上改善CRA 但也会提高sensor 成本。

CRA 经常是限制sensor 性能的一个重要因素，而下面将要介绍的BSI 工艺则可以显著改善CRA，使之不再成为一个主要问题。

3.12 背照式工艺（BSI）

随着半导体工艺的进步，人们发现其实可以将wafer打磨得非常薄，让光线穿透wafer，从背面入射到感光PN结，这个想法无论在技术上还是成本上都已经变得可行，于是就产生了背照式工艺（Back Side Illumination, BSI）。BSI工艺的主要特点（也是难点）是生产过程中需要两次固定装夹，一次在wafer背面制造滤光膜和微透镜，一次在wafer正面制造感光PN结和电路结构。两次装夹定位的重复精度要求极高，才能保证光线能够通过背面的微透镜精准聚焦到PN结上。

下图是BSI工艺的典型流程，中间一个非常关键的步骤就是"flip wafer"。

下图是BSI像素的微观结构照片。

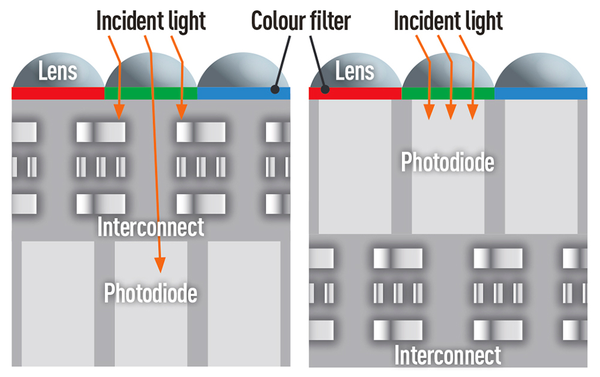

下图是FSI工艺和BSI工艺的原理对比。

下图是OmniVision BSI工艺流程和简介。

OmniVision BSI (Back Side Illuminated) 工艺

下图是Sony BSI工艺的简介。

FSI 与 BSI 工艺效果对比 @ ISO6400

左侧：Sony 20mp RX100 CMOS Sensor

右侧：Sony 20mp RX100 II BSI CMOS Sensor

下图是另一个FSI工艺与BSI工艺效果对比的例子。

3.13 其它进展

Sony 于2007年推出第一代Exmor系列CMOS 图像传感器。与传统CIS技术相比，Exmor 的主要特点是为每列像素配置了专用ADC和额外的CDS。由于ADC单元与像素的物理距离更近，并且由于大规模并行化可以降低单个器件的工作频率，所以极大地改善了sensor的噪声特性。而新增的CDS又进一步抑制数字噪声。

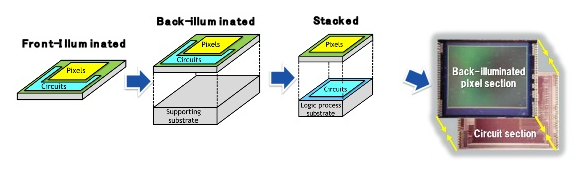

随着制造技术的进一步演进，在背照式工艺的基础上又发展出了堆栈式（Stacked）工艺。顾名思义，堆栈式工艺把两片或者更多片硅片上下堆叠在一起，最上层硅片全部用于制造像素的感光区，而sensor 控制所需的模拟、数字逻辑全部移到下层硅片，所以感光区占sensor靶面尺寸的比例可以接近100%，终于达到了sensor 效率的巅峰。

实际上，CMOS sensor 也可以设计称支持global shutter曝光方式。与CCD 类似，global shutter 的实现原理是每个曝光像素都伴随一个存储电容，感光阵列上所有像素同时曝光，然后光电子立即被转移到存储电容上并锁定，等待读出电路读出。下图是一种较新的global shutter 像素设计，该设计支持两种不同的增益系数，因此支持HDR功能。

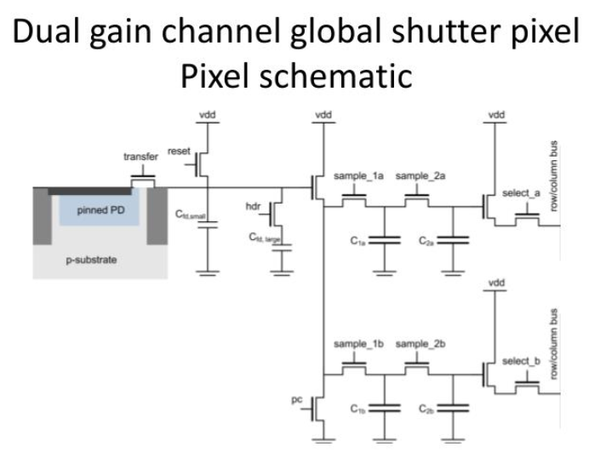

下图展示了SONY 最新BSI stacked 工艺制造的global shutter CMOS sensor 像素原理。

该sensor使用上下两层硅片，通过一定的机制绑定成3D结构。下图是SONY发布的实物照片。

3.14 Sensor for AI

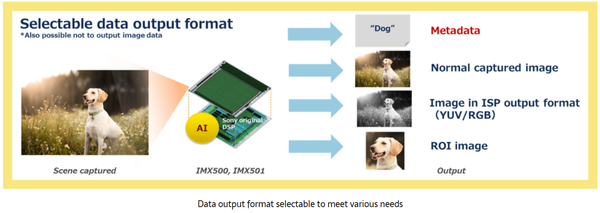

另外，近些年的发展趋势是在sensor 上集成内存和AI 运算单元，使sensor 本身就能够完成一些高级图像处理算法，实现sensor 的智能化。

智能化的sensor可以用于制造端侧AI Camera，通过计算前移减轻云端的计算压力，减轻网络传输的带宽压力，减少系统延迟，有利于智能系统的大规模部署。这个市场称为端侧AI市场或Edge AI。

3.15 ToF sensor

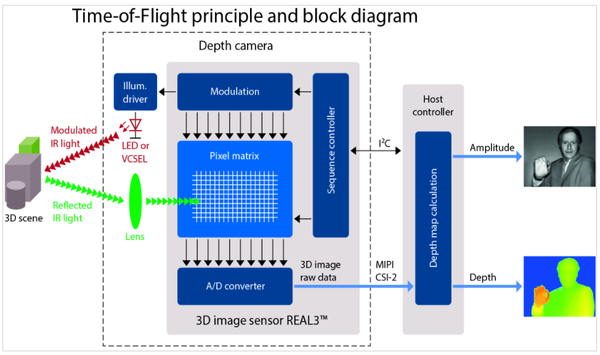

ToF 即 Time-of-flight，ToF sensor 主动向视场前方打出一组激光，然后追踪反射光被sensor捕获的时间，通过时间差计算前方障碍物的距离，从而形成深度图（depth image）。深度图的每个像素值代表目标距离camera的距离。为了形象地呈现深度信息，人们一般用红色代表近的距离，蓝色代表远的距离。

可见光sensor图像与To Fsensor的深度图可以用一定的算法融合成3D图像，实现3D建模功能。

3.16 Sensor fusion

车载是仅次于手机、安防的第三大sensor应用市场。车载应用的主要挑战是包括强光、高动态、雨雪雾等环境因素会对 sensor 成像造成严重干扰，目前单靠CMOS sensor本身的性能提升还不能很好地解决这些问题，所以人们在探索将可见光sensor、毫米波雷达、激光雷达等成像技术结合在一起，形成更为可靠的车载解决方案，保证在各种气象条件下都能稳定地检测出画面中的目标。索尼将此技术称为sensor fusion。

3.17 Foveon sensor

研究发现，不同波长的光在硅材料中能够穿透的深度是不同的，下表是关于穿深的统计。

Foveon 公司开发了一款可以在一个像素上捕捉全部色彩的图像传感器，型号为Foveon X3。与传统的Bayer阵列原理不同，Foveon 利用了蓝光穿透距离小，红光穿透距离大的原理，采用三层感光元件堆叠布局，每层记录一个颜色通道。

3.14 宽动态（WDR）

宽动态即Wide Dynamic Range，与之等价的一个术语是高动态即High Dynamic Range (HDR)。单从语法的角度看，WDR比HDR在语法上更严谨一些，因为形容一个范围可以说“宽窄”但很少说"高矮"，除此之外其实并无技术层面的区别。

从另一个角度看，当用水平的图表比较动态范围时，用WDR术语是最恰当的，如下图。

然而，如果需要使用下面的图表对比动态范围，则用HDR术语似乎也显得合适了。

现在一个流行的趋势似乎是用WDR描述与视频相关的应用，用HDR描述与静态图片相关的应用，其实在笔者看来这个界定也并无理论依据，只是一种约定俗成的习惯。

在前面第3.5节中已提到，目前较好的工艺水平（SONY）可以让sensor 提供80~90dB的极限动态范围，但是更多就不合理也不经济了，因此超过80dB的动态范围一般需要通过其它技术实现。目前大致有九种技术路线可以实现WDR技术，即

Staggered 长短曝光帧融合，非同时曝光，存在运动伪影问题，短帧存在flicker问题
Interleaved 行交替曝光，将像素以两行为单位分组，长、短交替曝光，存在分辨率损失
Chopped 斩波曝光，主要解决flicker问题
Lin-Log 函数响应，依赖特别的像素设计，LDR区间为线性响应，HDR区间变为log规律响应，缺点是FPN较大
Dual-diode pixel，两种不同敏感度的像素呈棋盘格排列，长、短帧同时曝光，存在分辨率损失和运动伪影
LOFIC 像素，用大电容收集像素溢出的电荷，原理与Split-diode pixel 有些类似
Complementary carrier pixel，在LOF基础上使用电子-空穴两种互补载流子，显著提高阱容
DCG 像素（Dual Conversion Gain），每个像素可独立控制增益，等效于实现两种敏感度像素
Split-diode pixel, 将每个像素的光敏区切成两块，分别负责短曝光和长曝光，没有分辨率损失和运动伪影

3.14.1 Staggered

第一种模式应用最为普遍，sensor输出两帧图像用于宽动态融合，一帧短曝光图像重点采集亮部信息，一帧长曝光图像重点采集暗部信息，两帧图像同时输入ISP，经过一定的算法处理后生成一帧输出图像，能够同时还原亮部和暗部信息。算法对图像进行融合的过程称为frame stitching，或者称为WDR fusion，意思是将多个图像融合拼合为一体。

两帧融合是最常见的方案，也有一些sensor支持三帧甚至四帧融合成一帧。下图是三帧融合的例子，右侧是合成的WDR图像。

多帧融合WDR技术由于参与融合的像素并非同时曝光所以会存在运动伪影问题，如下图所示，由于小孩快速移动位置造成了虚影。

以及下图（右）中的风扇叶片，在多帧合成时会出现错误。

如果sensor 不再以帧为单位输出，而是以行位单位输出，则可以缓解运动伪影问题。如下图所示，sensor 先输出一行长曝光像素，再输出一行短曝光像素，然后开始输出下一行。当最后一个像素扫描完毕时，sensor已经完成了两帧图像的输出。三/四帧合成WDR也是同理。

这种输出方式被OmniVision 称为Staggered WDR技术，下面是OV Staggered WDR sensor 的帧结构示意图，

SONY支持WDR的方式称为DOL(Digital OverLap)技术，它支持两种像素输出方式，方式1是在同一个码流中替输出，方式2是使用两个码流并行输出，如下图所示。

在单码流输出方式中，

第4n组数据是sensor第2n行像素的长曝光数据（LEF:R/Gr/R/Gr/...）；

第4n+1组数据是sensor第2n-4行像素的短曝光数据（SEF:Gb/B/Gb/B/....）；

第4n+2组数据是sensor第2n+1行像素的长曝光数据（LEF:Gb/B/Gb/B/...）；

第4n+3组数据是sensor第2n-3行像素的短曝光数据（SEF:Gb/B/Gb/B/....）；

以此类推。。。

需要注意的是，短曝光像素相比长曝光像素有固定的4行延迟，所以最先输出的四组短曝光数据是无效的。

3.14.2 Interleaved

第二种模式又称BME（Binned Multiplexed Exposure）。这种sensor每隔两行的曝光时间分别设为短曝光和长曝光。然后融合长短曝光的两帧图像，成为行数减半的一帧WDR图像。空间分辨率损失了一半，就好像是做了1x2binning，所以叫做BME。SONY IMX135 和IMX258使用了这一技术。

3.14.3 Chopped

第三种模式主要用于解决WDR的短曝光容易遇到flicker的问题，需要针对短曝光做特别的斩波支持，具体可参考本文1.10小节。

3.14.4 Lin-log

第四种模式是使像素具备log响应曲线，自动压缩输入信号的动态范围。当输入信号小于一定阈值时，像素表现为线性响应（linear），当输入大于该阈值后，输出的阻尼正比于信号强度，输出表现为log特性。

当PD表现为log特性时，电压特性用以下公式描述。

这种像素设计的主要缺点是小信号时响应较慢，信噪比低。另外，需要后端ISP 配合解码才能使像素值恢复线性。

一家叫做New Imaging Technologies (NIT) 的法国公司有生产log像素的sensor，2014年公开的像素响应特性如下图所示。

3.14.5 Dual-diode

第五种模式又称SME（ Spatially Multiplexed Exposure）。这种sensor在空间上以棋盘格的形式排列高感度和低感度两种像素，通过算法处理融合一帧WDR图像。

这种方式的主要缺陷是sensor的有效分辨率下降，合成后的图像容易出现伪影。

写到此处先悼念一下笔者的好友，Dr. Reberto Marchesini，一个特别温和友善的意大利人，在2010年加入AV之前曾在某sensor公司设计WDR sensor，就是用的这种WDR模式。曾有导演用他设计的sensor拍摄了一部电影，就是下面这个。

Reberto 一生与摩托车有缘。他第一次去AV面试的路上在路口被私家车刮碰了一下，住了两个月院。痊愈出院后第二次面试拿到了offer，他的小女朋友听到喜讯立即辞去了waitress工作回家做起了全职主妇。一年后的12月，Reberto 荣升硬件设计主管，在职务生效的第一天早上，他骑摩托车又被私家车刮碰了一下，不幸的是这次是在高速公路上，私家车时速130公里，亲爱的Reberto 同学当场就撒手西去了，再未醒来。笔者每次回忆起与他共事的愉快经历都不胜唏嘘，感慨世事无常。

3.14.6 LOFIC

第六种模式全称是Lateral OverFlow Integration Capacitor，原理是每个像素都配置一个较大的电容用于收集因饱和而溢出的电荷，如下图所示。
