§01 移相振荡
一、简介
前面对于 TL431 组成的移相振荡器进行测试, 也有网友提醒, 实际上对于任何反向放大、反向比较器 这种移相都可以产生振荡。 下面通过实验对此进行测试。
二、测试LM311

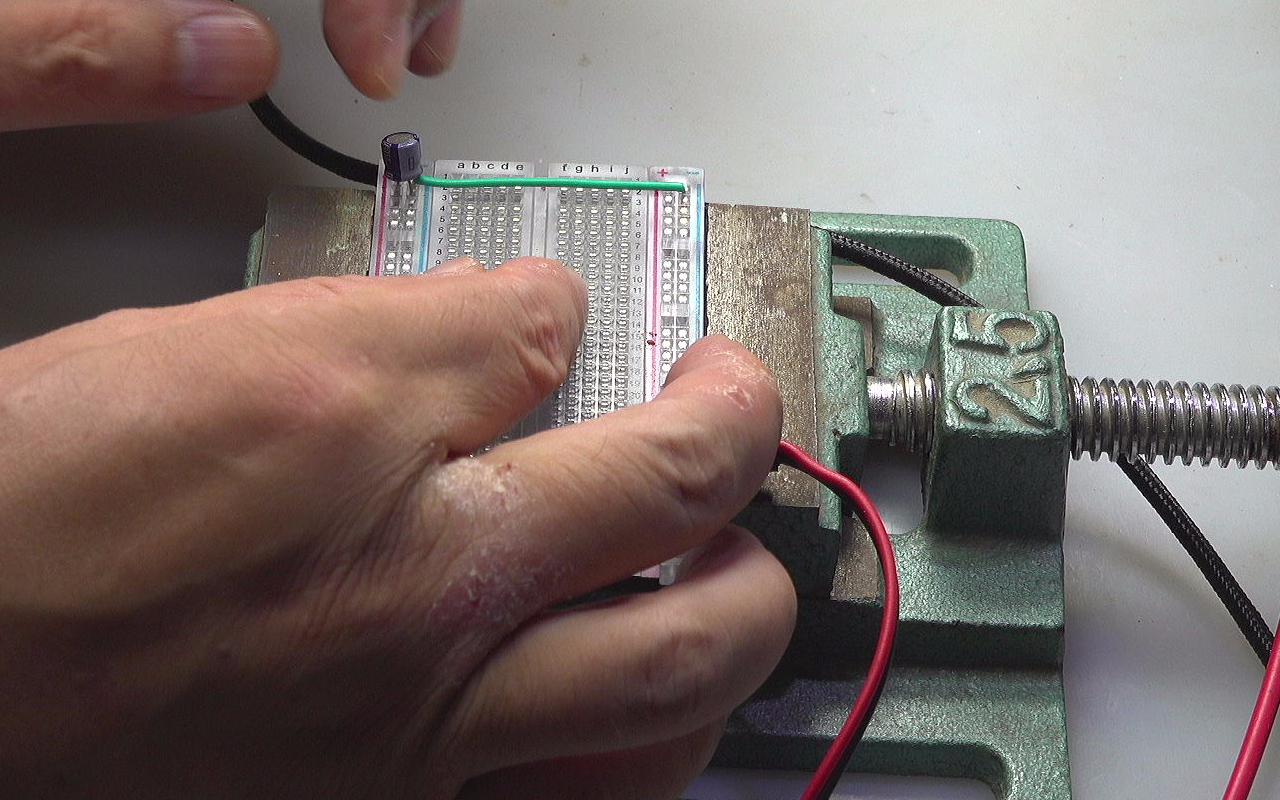

LM331是一款比较常用的比较器。 由他可以组成常见到的各种电压比较电路。 下面在面包板上搭建实验电路。 这是实验电路的原理图。 其中包含有两级RC移相电路。 类似于TL431中的电路。

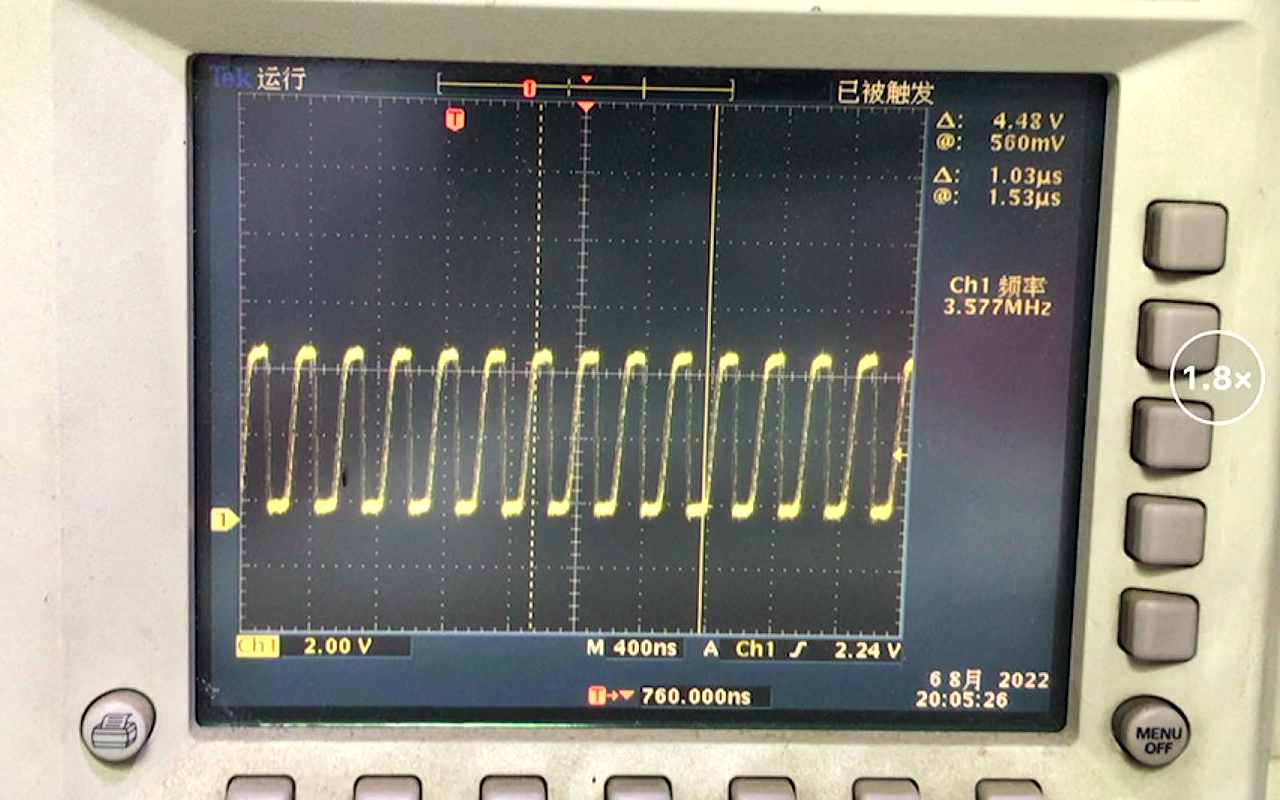

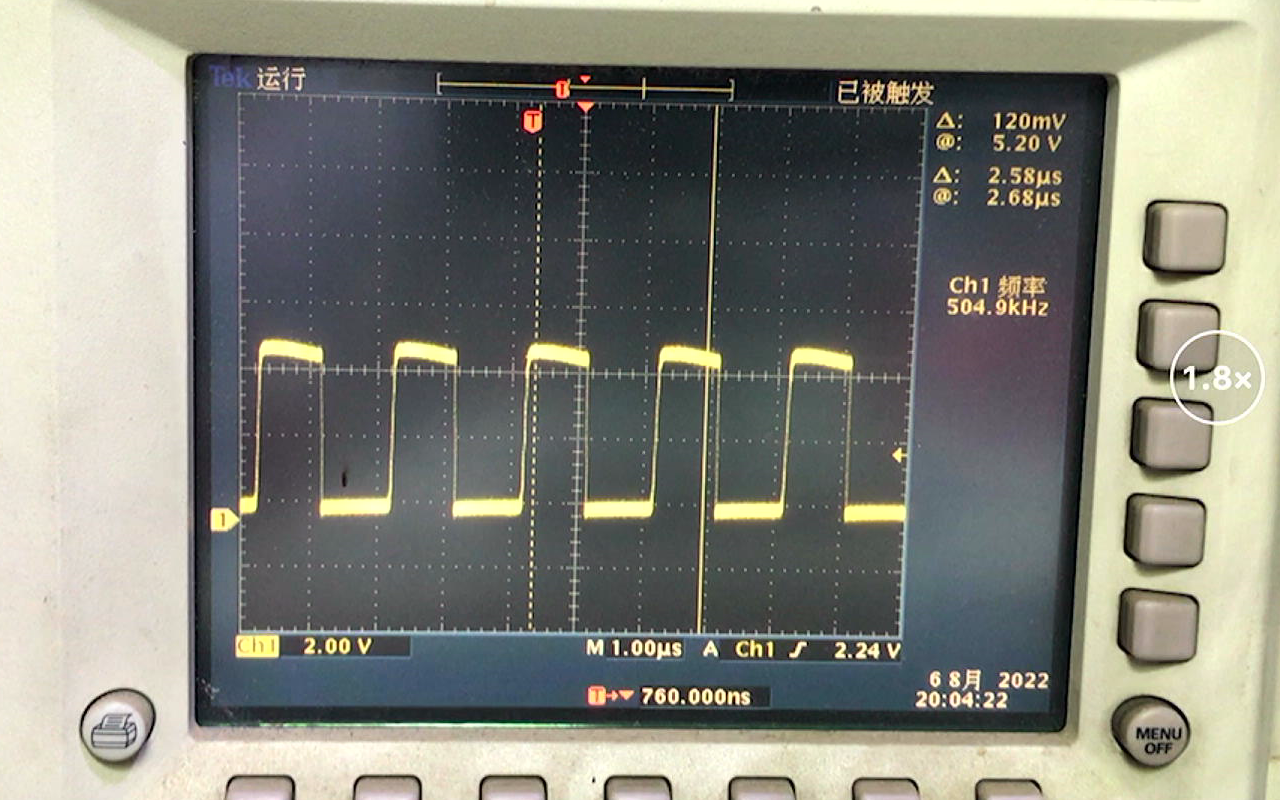

这是 观察到LM311的输出级的波形,它呈现不同频率的方波波形。 经过调整,可以看到它可以形成稳定的500kHz的振荡波形。 特别是将RC减少至1级,仍然能够产生振荡,振荡频率为3.58MHz。 实际上将RC完全去掉, 直接将输出连接到反向输入端。 最终比较器还是能够振荡。
※ 总 结 ※
通过上述测量,可以看出 LM311的振荡行为与TL431有很大的不同。
