Openstack_glance部署(t版)

一.glance

1.概述

• glance:镜像服务(Openstack中的项目)
• 镜像：一系列文件，磁盘驱动器精确副本(复用）
• 镜像文件：类似于压缩包，按照格式制作成单一文件
• 镜像功能：创建操作系统
  资源的集合，副本，提供单一的文件格式(镜像格式)给用户使用

2.镜像服务

1）概述

镜像服务：管理镜像的，发现、获取和保存镜像
发现：看到和识别
获取：能识别，有控制和使用权限

2）主要功能

1.查询和获取镜像元数据和镜像本身
2.注册和上传虚拟机镜像
3.维护镜像信息(元数据和镜像本身)
4.支持多种方式存储镜像(普通文件系统，swift,Amazon s3）
5.对虚拟机实例创建快照命令来创建新的镜像，备份虚拟机的状态(对于镜像的管理)

• 元数据：表述镜像的本身属性

3)Images API版本

glance提供的RESTful APl目前有两个版本

• API v1
• API v2

v1:只提供基础镜像和成员的操作功能
v2:在v1的基础上增加了镜像位置的添加、删除、元数据的名称空间操作

3.镜像格式

 虚拟机镜像文件磁盘格式

raw:无结构的磁盘格式
磁盘镜像实列，二进制形存储的方式

• 优点：访问速度非常块
• 缺点：不支持动态扩容，前期消耗多

qcow2:由Qemu仿真支持，可动态扩展，支持写时复制的磁盘格式
QEMU：虚拟化的重要组件之一

4.镜像文件容器格式

bare:没有容器或元素据"信封"的镜像
 Docker:在glance中存储的的容器文件系统的Dockerd的tar档案

• 如果不能确定选择哪种容器格式，那么简单地容器格式指定为bare

5.镜像的状态

状态1

• 1.初始化状态（queued）：镜像文件刚被创建，glance数据库中只有元数据
  镜像数据还没有上传到数据库中
• 2.正在上传镜像（saving)：原数据在上传到数据库中的一种过度状态
• 3.uploading:已经进行导入数据提交调用
• 4.importing:已经完成调用，还没有准备好使用

状态2

• active:镜像数据成功上传完毕
• deactivated:只有管理原可以操作(维护)
• killed:镜像上传过程中发生错误，镜像不可读
• deleted:镜像将在不久后被自动删除，该镜像不可再用，glance仍然保存相关数据和原始数据
• pending_delete:与deletce类似，状态不可以恢复

6.权限访问

• public公共的:可以被所有项目的访问
• private私有的：只有内部可以使用
• shared共享：可由内部成员使用
• protected受保护的：这种镜像不能被删除

二.架构

• 1.client：相对于glance的外部，请求体
• 2.api：核心服务的交互的接口，接受请求，响应镜像查询，获取和存储的调用
• 3.glance-registry:私有仓库，glance注册服务进程，处理原数据相关的请求
  包括元数据镜像大小

架构图：glance的DB模块，存储的是镜像的元数据，
镜像的元数据通过glance-registry存放在数据库中
镜像本身(chunk数据)是通过glance存储驱动存放到各种存储后端中

存储后端：store Backend:支持本地存储、对象存储、RBD块设备、
sheepdong分布式存储、cinder块存储、VMware数据存储

1.glance工作流程

流程：

 Openstack操作要经过keystone进行身份认证，glance是一个c/s架构，提供REST API
用户通过REST API 来执行镜像各种操作,glance是一个主要的中间件，相当于调度器

1.client：到keystone 进行认证，keystone提供API 认证入口

2.keystone认证的URL：http//ct:5000/v3

3.keystone 返回给令牌， 持有令牌，返回到glance的API上

4.再次向keystone进行认证一次

5.确认后，处理请求，把任务交给glance Domain Controller(默认控制器)进行处理

6.glance Domain Controller(默认控制器)把任务操作分发给各个功能层

总结：
client客户端自己认证一个权限，获取令牌，获取glance后端位置

镜像请求，API向keystone进行认证，成功之后，交给controller处理

controller根据规则，把任务分别交给对应的组件进行处理

镜像本身的数据交给 glance store drivers
元数据信息交给registry layer来处理

他们会执行自己的职能，调取元数据，调取镜像本身，
通过controller返回给API，最后API返回请求给客户端

操作流程

1.创建数据库，授权
2.修改配置文件
对接mysql
对接keystone
初始化数据库
3.创建用户、授权、创建service、创建url(让open stack可以识别、管理内部组件)

其他的配置，都是该组件的一些功能性配置

三.glance组件部署

• 配置接：keystone部署之后keysone部署

为openstack安装glance的组件，全部在控制节点上操作

CT VM:192.168.153.10 NAT:192.168.133.70

1.创建数据库实例和数据库用户

mysql -u root -p

CREATE DATABASE glance;
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'localhost' IDENTIFIED BY 'GLANCE_DBPASS';
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'%' IDENTIFIED BY 'GLANCE_DBPASS';
flush privileges;
exit

2.创建用户、修改配置文件

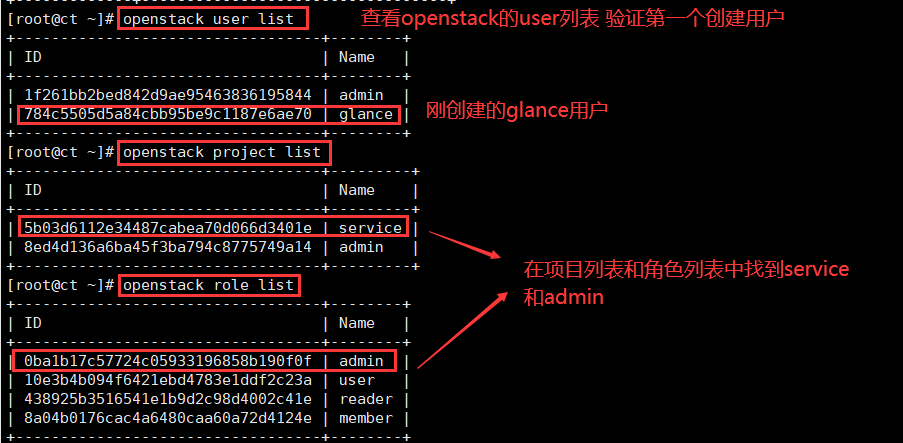

1)创建OpenStack的Glance用户

• 创建用户前，需要首先执行管理员环境变量脚本（此处已经在~/.bashrc 中定义过了）

#创建glance用户
openstack user create --domain default --password GLANCE_PASS glance

#将glance用户添加到service项目中，并且针对这个项目拥有admin权限；注册glance的API，需要对service项目有admin权限
openstack role add --project service --user glance admin

#创建一个service服务，service名称为glance，类型为image；创建完成后可以通过 openstack service list 查看
openstack service create --name glance --description "OpenStack Image" image

2)创建镜像服务 API 端点，OpenStack使用三种API端点代表三种服务：admin、internal、public

openstack endpoint create --region RegionOne image public http://ct:9292
openstack endpoint create --region RegionOne image internal http://ct:9292
openstack endpoint create --region RegionOne image admin http://ct:9292

3)安装 openstack-glance 软件包

yum -y install openstack-glance

4)修改glance配置文件，

glance有两个配置文件：/etc/glance/glance-api.conf
/etc/glance/glance-registry.conf

cp -a /etc/glance/glance-api.conf{

    ,.bak}
grep -Ev '^$|#' /etc/glance/glance-api.conf.bak > /etc/glance/glance-api.conf

5)添加glance-api.conf配置—传参

openstack-config --set /etc/glance/glance-api.conf database connection mysql+pymysql://glance:GLANCE_DBPASS@ct/glance
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken www_authenticate_uri http://ct:5000
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken auth_url http://ct:5000
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken memcached_servers ct:11211
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken auth_type password
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken project_domain_name Default
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken user_domain_name Default
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken project_name service
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken username glance
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken password GLANCE_PASS
openstack-config --set /etc/glance/glance-api.conf paste_deploy flavor keystone
openstack-config --set /etc/glance/glance-api.conf glance_store stores file,http
openstack-config --set /etc/glance/glance-api.conf glance_store default_store file
openstack-config --set /etc/glance/glance-api.conf glance_store filesystem_store_datadir /var/lib/glance/images/

我们刚才传参的内容在文件中得到体现，当然，直接在配置文件里添加、修改参数也是可以的。

6）修改glance-registry.conf 配置文件

cp -a /etc/glance/glance-registry.conf{

    ,.bak}
grep -Ev '^$|#' /etc/glance/glance-registry.conf.bak > /etc/glance/glance-registry.conf

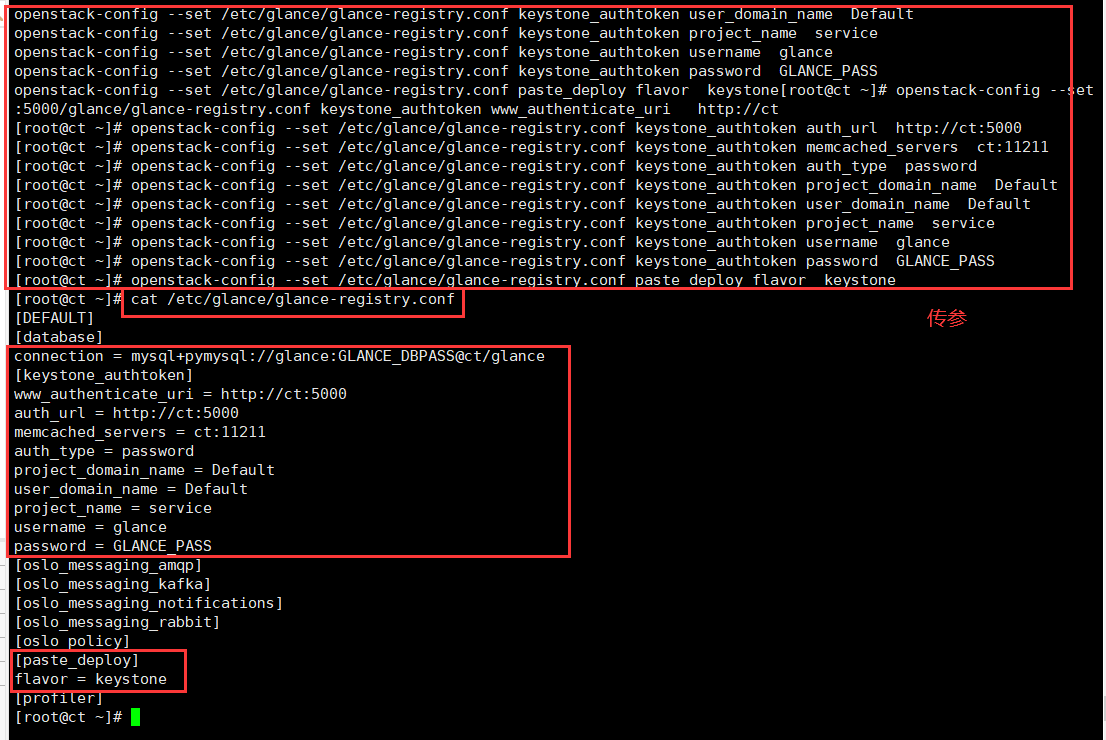

7）添加glance-registry.conf 配置

openstack-config --set /etc/glance/glance-registry.conf database connection  mysql+pymysql://glance:GLANCE_DBPASS@ct/glance
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken www_authenticate_uri   http://ct:5000
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken auth_url  http://ct:5000
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken memcached_servers  ct:11211
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken auth_type  password
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken project_domain_name  Default
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken user_domain_name  Default
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken project_name  service
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken username  glance
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken password  GLANCE_PASS
openstack-config --set /etc/glance/glance-registry.conf paste_deploy flavor  keystone

8）初始化glance数据库，生成相关表结构；（不管有多少个controler，只需要初始化一次即可）

su -s /bin/sh -c "glance-manage db_sync" glance

9)开启glance服务（此处开启之后会生成存放镜像的目录/var/lib/glance/image）

systemctl enable openstack-glance-api.service
systemctl start openstack-glance-api.service

10)查看端口

netstat -natp | grep 9292
#或（lsof需要安装）
yum -y install lsof
lsof -i:9292

11)赋予openstack-glance-api.service服务对存储设备的可写权限（-h：值对符号连接/软链接的文件修改)

chown -hR glance:glance /var/lib/glance/

3.测试是否部署成功

• 需要镜像：cirros-0.3.5-x86_64-disk.img

• 镜像导入
  先上传cirros镜像到控制节点的/root，然后导入glance，最后查看是否创建成功

openstack image create --file cirros-0.3.5-x86_64-disk.img --disk-format qcow2 --container-format bare --public cirros

查看镜像的两种方式：

openstack image list
或
glance image-list

总结：

• glance:镜像服务
  镜像服务：管理镜像，发现、获取保存镜像

• 功能
  1.查询和获取镜像元数据和镜像本身
  2.注册和上传虚拟机镜像
  3.维护镜像信息(元数据和镜像本身)
  4.支持多种方式存储镜像(普通文件系统，seift,Amazon s3）
  5.对虚拟机实例创建快照命令来创建新的镜像，备份虚拟机的状态
  (对于镜像的管理)

• 操作流程：

1.创建数据库，授权
2.修改配置文件
对接mysql
对接keystone
初始化数据库
3.创建用户、授权、创建service、创建url(让open stack可以识别、管理内部组件)

其他的配置，都是该组件的一些功能性配置

• 架构工作流程

client客户端自己认证一个权限，获取令牌，获取glance后端位置

镜像请求，API向keystone进行认证，成功之后，交给controller处理

controller根据规则，把任务分别交给对应的组件进行处理

镜像本身的数据交给 glance store drivers
元数据信息交给registry layer来处理

他们会执行自己的职能，调取元数据，调取镜像本身，
通过controller返回给API，最后API返回请求给客户端
