Xiaojie雷达之路---TI实战笔记---ADCBuf的配置

本篇文章是基于automated_parking这个demo对ADCBuf驱动配置的源码解析

首先要明确ADCBuf是在DSS程序中进行的配置，因为它是C674x的外设。还有就是内存大小为32KB，如下图：

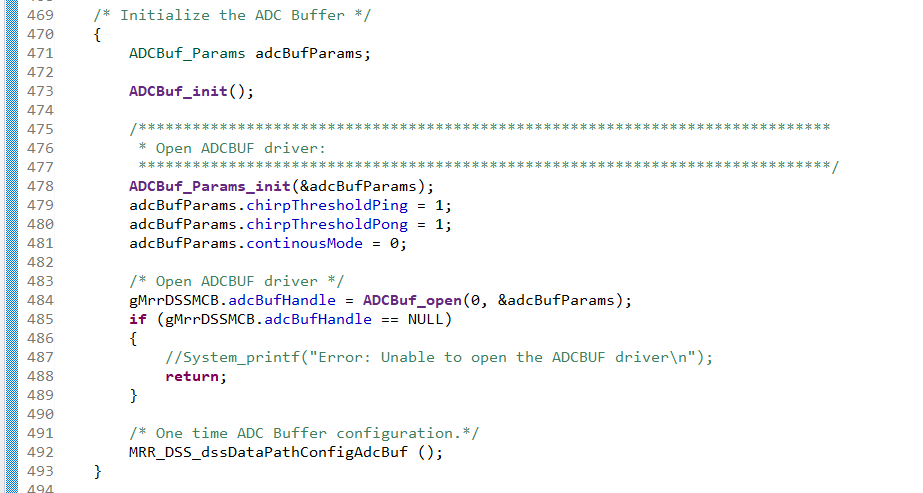

接下来就就行源码的解析，源码如下图：

上面这段程序就完成了对ADCBuf驱动的配置以及启用

1. 首先是ADCBuf_init()，只要调用ADCBuf驱动，这个函数必须出现在最前面，完成的任务初始化ADCBuf

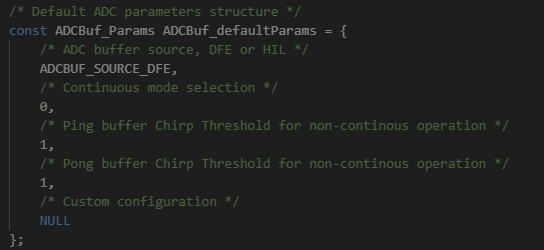

2. ADCBuf_Params_init(&adcBufParams);这个函数中的参数是一个输出参数，ADCBuf_Params_init函数就是对adcBufParams进行赋值，完成参数初始化，下面的图片是对参数adcBufParams进行的配置

   而479行~481行，这三行是对参数进行再一次的设置，在这里其实没有必要进行设置

3. ADCBuf_open(0, &adcBufParams)实现了ADCBuf驱动的打开，会返回一个ADCBuf_Handle

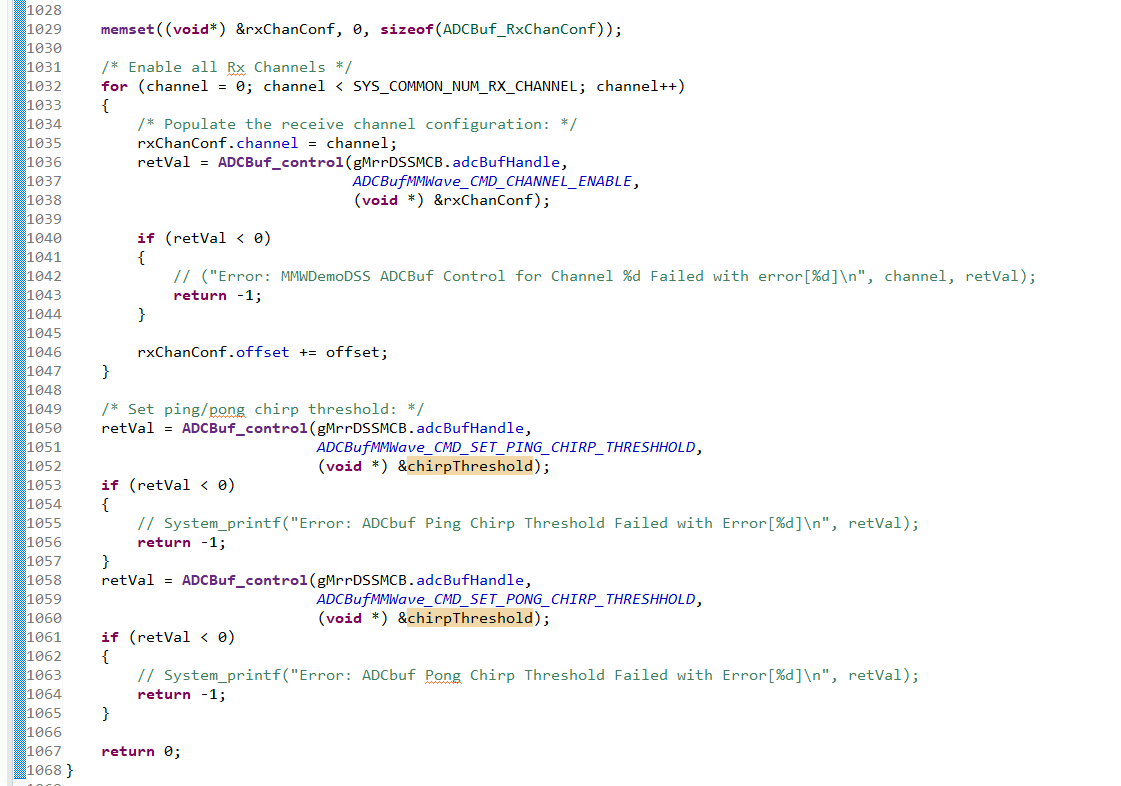

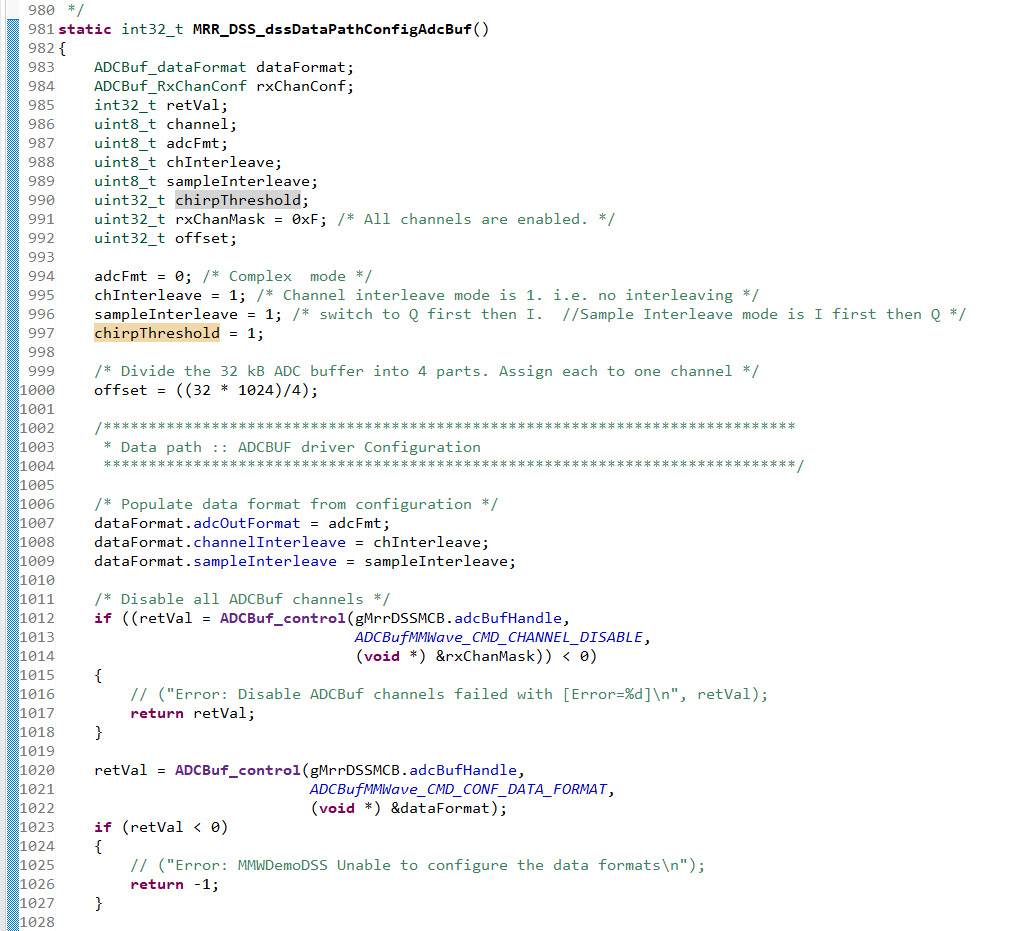

4. 然后就要进入这篇文章重点介绍的部分MRR_DSS_dssDataPathConfigAdcBuf ();进入这个函数，下面两张图是源程序：
   1000行，offset = ((32 * 1024)/4);这句话将ADCBuf的内存分为4个块，后面要分别对应于4根接收天线1012行，将4根接收天线都关闭
   1020行，对ADCBuf的数据格式进行了设置，现在要看一下dataFormat参数的设置

       dataFormat.adcOutFormat = adcFmt;
       dataFormat.channelInterleave = chInterleave;
       dataFormat.sampleInterleave = sampleInterleave;


   而adcFmt、chInterleave、sampleInterleave前面的赋值分别为0、1、1，这就说明了ADC输出数据的格式是Complex Data，channel interleave使用的是non-interleaved，sampleInterleave 使用的是Q(代表虚部)存储在LSB，I(代表实部)存储在MSB。

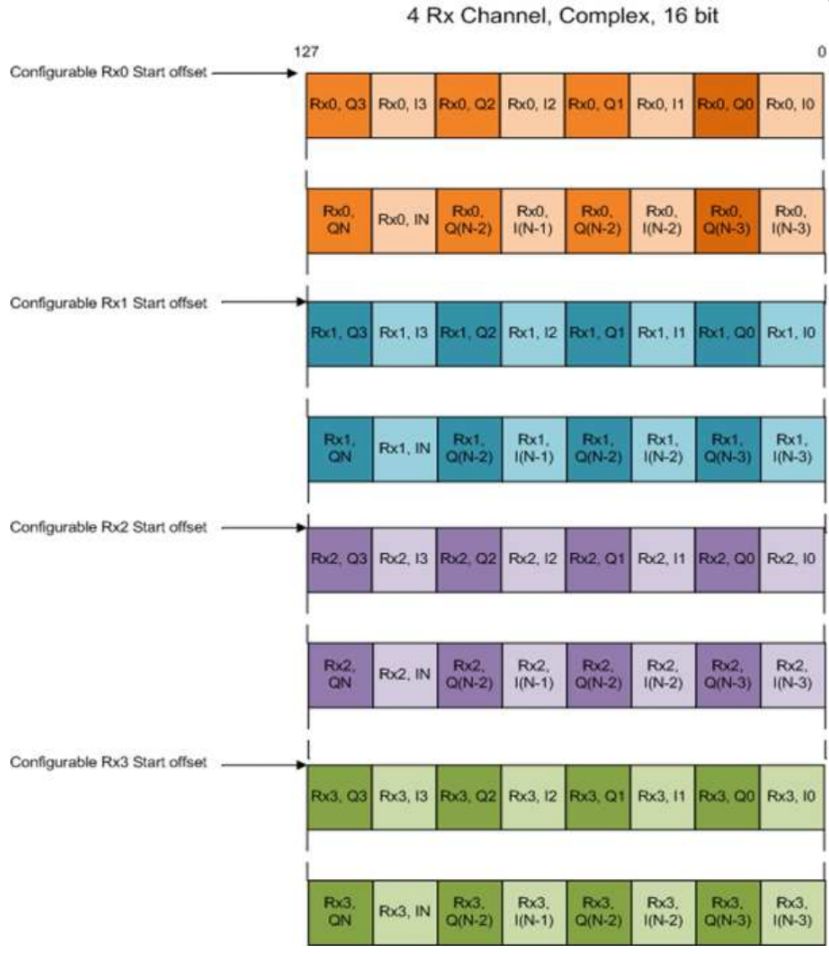

   从1032行~1047行，接收天线进行开启，并将ADCBuf的内存与4根接收天线对应，下面的图说明了4根接收天线的存储以及non-interleaved格式中的存储方式：相同的接收天线接收回来的数据都要放在连续的存储区，比如RX0接收回来的数据放在[0KB，8KB)，RX1接收回来的数据放在[8KB，16KB)，RX2接收回来的数据放在[16KB，24KB)，RX3接收回来的数据放在[24KB，32KB)
   1050行~1060行对chirp的阈值进行了设置，值为1，ADCBuf中的每个内存对应着最多可以存放一个chirp。
   到了这里，对ADCBuf的配置已经完成。
