1.1 项目建设要求
1.1.1 电子警察系统
1.1.1.1 系统概述
近年来，随着国家经济蓬勃发展，城市化进程加快，公众经济收入不断增长，机动车价格不断下降，民用汽车已从过去的奢侈品定位逐步成为城市自助出行的代步工具，城市机动车保有量迅速增长。城市道路建设跟不上机动车增长速度的现象已在各省会城市突显出来。若城市道路长期处于严重拥塞状态，出行公众的情绪会受到潜移默化的影响，违章变道、S型线路超车、压双黄线行驶、闯红灯等诸多易产生交通事故的驾车行为在日常生活中频频出现，城市每年因此造成的车祸、连环车祸层出不穷，严重影响到公众出行安全并使得交通路况进一步恶化，早已引起主管部门的高度重视。
针对项目需求以及我国的道路特点，本项目采用新一代的高清一体化电子警察系统。前端整个系统采用一体化摄像机，集抓拍、识别为一体，做到长期运行的高度稳定与集成。违章抓拍功能把违法行驶车辆进行抓拍记录，发送到系统平台，经过人工确认审核后，进行违章处罚；卡口记录功能，对经过路口的所有车辆进行抓拍，号牌识别，发送到系统平台，进行后续业务应用；对于其他多种违章行为，如不按车道行驶、压双实线、逆行、违规调头等进行准确抓拍；高清视频监控及录像功能，对整个路口进行高清监控，其高清录像，能看清经过路口车辆的号牌。四者功能合为一体，即对整个路口进行有效地监控，有减少了建设投资。系统采用进口高性能工业摄像机作为前端的信息采集设备，采用纯视频检测技术，能够在一张照片上清晰的显示车辆的所有细节信息，并具有很高的车牌自动识别率，全天识别准确率可达93%以上。
我们希望我们的高清电子警察系统能满足以下需求目标：
1）有效抓拍闯红灯、压线行驶、逆向行驶、不按车道行驶等违法行为，降低由于这些违法行为造成的交通事故发生率、堵塞和交通混乱；
2）提高机动车驾驶员的自觉性，增强安全意识；
3）检测和记录城区车辆情况，组织调度交通流，改善治安和交通秩序；
4）缉查布控功能，为交通肇事逃逸和涉车案件等违法行为提供线索和证据。
同时，我司电子警察系统具有以下特性：
1）更高的车辆及违法行为的捕获率；
2）更高的车牌识别率和取证有效率；
3）更好的环境适应性；
4）更完善的数据存储与读取性能；
5）更便捷的工程实施与后期维护；
6）更简洁的系统升级与扩容。
1.1.1.2 系统结构
高清电子警察系统由前端子系统、传输与后端管理子系统两部分组成，实现对路口机动车闯红灯、逆行、压线、不按所需行进方向驶入导向车道、不按规定车道行驶等交通违法行为的自动抓拍、记录、传输和处理，同时系统还兼具卡口功能，能够实时记录通行车辆信息

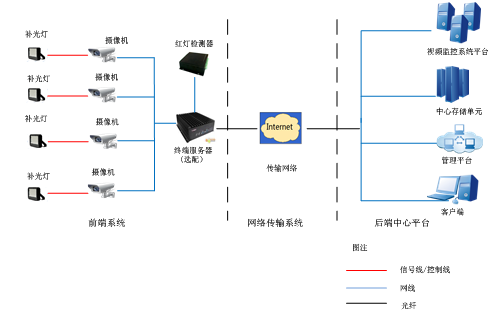

包括前端抓拍系统，网络传输系统和后端管理系统。系统总体结构框图如下
1）前端子系统
负责完成前端数据的采集、分析、处理、存储与上传，主要由一体化电警抓拍单元、补光单元、综合管控一体机等相关组件构成。路口交通违法信息与卡口信息全部采用IP方式传输。
2）传输与后端管理子系统
传输部分：负责完成数据、图片、视频的传输与交换。建设视频专网，其中路口局域网主要由点到点裸光纤、光纤收发器组成；中心网络主要由接入层交换机以及核心交换机组成
后端管理部分：负责实现对辖区内相关数据的汇聚、处理、存储、应用、管理与共享，由中心管理平台和存储系统组成。中心管理平台由平台软件模块搭载的服务器组成，包括：管理服务器、应用服务器，WEB服务器、图片服务器、录像管理服务器和数据库服务器等。
1.1.1.3 系统主要功能
闯红灯违法抓拍功能
系统可以实现对单方向各车道闯红灯车辆的监测、图像抓拍等功能。每一违法记录拍摄连续3张反映闯红灯过程的图片，其中第一个位置的图片反映机动车未到达停止线的情况，并能清晰辨别车辆类型、交通信号灯红灯、停止线；第二个位置的图片反映机动车已越过停止线的情况，并能清晰辨别车辆类型、号牌号码、交通信号灯红灯、停止线；第三个位置的图片反映机动车越过停止线继续前行的情况，并能清晰辨别车辆类型、交通信号灯红灯、停止线
卡口监测记录功能
系统能够准确捕获、记录车辆通行信息（车辆尾部的图片），对通过车辆的捕获率不小于99%。记录的车辆信息除包含图像信息外，还包括文本信息，如日期、时间（精确到秒）、地点、方向、号牌号码等。车辆信息写入关联数据库，并将相关文本信息叠加到图片上。
机动车不礼让行人检测功能
检测流程
电警系统支持对机动车不礼让行人行为的检测，为交管部门治理机动车在人行横道遇行人“不按规定让行”提供一种执法取证手段，对机动车人行横道前不避让行人行为自动检测并抓拍3张过程图片，同时完成车牌的识别及数据上传，在输出不礼让
行人违法的同时，截取2张信号灯摄像机的画面，用于佐证违法过程中行人信号灯为绿灯的情况，为后期的处罚教育提供依据（需另配行人信号灯图像采集单元）。
在行人信号灯为绿灯时，当检测到人行横道区域内的行人行径方向上的数量多于X人时（阀值X可以设置，默认为1），自动对尚未通过人行横道的车辆行驶轨迹进
行动态跟踪，发现有车辆未停车继续通过，与行人行径方向产生冲突的情况出现时，提取目标车辆3张连续的行驶图片以反映车辆不避让行人的抢道行为，同时识别车牌号码。在输出不礼让行人违法的同时，截取2张信号灯摄像机的画面，用于佐证违法过程中行人信号灯为绿灯的情况。
行人检测规则
根据行人检测区域检测行人个数，系统跟踪行人运动轨迹，给出行人横向的运动方向；对每个区域内不同运动方向的行人数量进行统计，并将该检测结果匹配到对应的车道上。系统默认的规则是：当行人运动轨迹与机动车行驶轨迹存在交叉且行人所在检测区域与机动车行驶车道相邻时进行检测有效人数，例如 1 车道行驶车辆干扰人数有效值与 1 车道行人检测区域和 2 车道行人检测区域向左的行人有关，与 2 车道行人检测区域向右、3 车道行人检测区域的行人无关。
第一个位置能清晰辨别环境信息、机动车尾部信息和机动车未压到人行横道上的情况；第二个位置能清晰辨别环境信息、机动车尾部信息和机动车处于人行横道区域对行人通行造成干扰的情况；第三个位置能清晰辨别机动车尾部离开人行横道区域的情况；每张图片中车辆的位移不小于 2 米；并且至少有一个位置的信息能够清晰辨别号牌号码。
在输出不礼让行人违法的同时，截取2张信号灯摄像机的画面，用于佐证违法过程中行人信号灯为绿灯的情况。
多种违法行为检测记录功能
系统在路口电子警察设备可检测的范围条件允许的情况内，还同时可进行如下违法行为的记录功能：
不按所需行进方向驶入导向车道记录
“大弯小转”违法行为记录未礼让行人违法行为记录左转不让直行，其他交通违法行为记录功能，除上述功能外，系统还具有以下违法行为记录功能：逆行记录，越线停车，不按规定车道行驶记录压线/变道记录，路口停车记录机占非记录
人脸卡口功能（人脸取证电警）
系统能够准确捕获、记录车辆通行信息（车辆前部的图片），对通过车辆的捕获率不小于99%。记录的车辆信息除包含图像信息外，还包括文本信息，如日期、时间（精确到秒）、地点、方向、号牌号码等。车辆信息写入关联数据库，并将相关文本信息叠加到图片上。
同时针对车辆前部的捕获图片，系统还支持11种车身颜色识别、13种车型识别和250种车标识别的功能，可为公安交警的缉查布控和肇事找车提供更多的可检索信息，加快车辆查找的速度。
车身颜色识别功能
系统可自动对车身深浅和颜色进行识别，可供用户根据车身颜色来查询通行车辆，为公安交通管理和刑侦案件侦破提供了科技新手段。
系统可自动区分出车辆为深色车辆还是浅色车辆；并识别出11 种常见车身颜色，11 种颜色包括：白，银（灰），青、黄、粉、红、绿、蓝、棕、黑、紫。
车型识别功能
系统采用车牌颜色和视频检测技术结合的方法对车辆类型进行判别，可对13种车型进行识别（SUV、MVP、两厢轿车、三厢轿车、轿跑、小型轿车、微型轿车、面包车、皮卡车、小型货车(包括微卡、轻卡及中卡)、大型货车、小型客车、大型客车）。
车标识别功能
系统采用视频检测技术对车标进行识别，可对250种车标进行识别，可供用户根据车标来查询通行车辆，为公安交通管理和交通肇事案件侦破提供了科技新手段。
车辆子品牌识别功能
系统采用视频检测技术对车辆子品牌进行识别，可对3000种车辆子品牌进行识别，可供用户根据车辆子品牌来查询通行车辆，为公安交通管理和刑侦案件侦破提供了科技支撑。
系统采用视频检测技术，对主驾驶人员和副驾驶人员的未系安全带行为进行检测，分别输出主副驾驶未系安全带行为的特征抠图，为交警查处未系安全带违法行为提供了科技新手段，从而规范驾驶人安全驾驶行为。
黄标车检测功能
系统采用视频检测技术，对车辆车窗进行定位和分析，输出黄标车特征识别信息，为交警进行黄标车辆管控和治理提供了有效的科技有段，从而提高交警车辆管控的效率。
危险品车检测功能
系统采用视频检测技术，实现车辆危险品标志的检测识别，为危险品车辆管控、运行路线规范提供了有效的数据支撑，为城市交通管理提供了更加细致的数据，保证交警对危险品车辆的有效监管。
挂件检测功能
系统采用视频检测技术，实现车辆驾驶室内挂件的检测识别，为城市交通管理和车辆管控提供了更加细致的数据，提高车辆特征的可检索性，为城市交通事件处理、车辆管控提供更加细致的数据支撑。
正向违法压线、变道抓拍功能
利用正向的卡口抓拍单元可扩大路口的违法检测范围，对进入路口的违法压线、变道车辆进行检测抓拍。
驾驶人面部特征记录功能
在电子警察杆件上增加车辆正向采集的摄像机，可通过综合管控一体机实现驾驶人面部特征记录功能。可将违法行为与对应车辆的正向图片匹配起来，从而将违法行为固定到驾驶人，有效遏制驾驶分非法买卖现象。
支持人脸取证的违法行为包括闯红灯、压线、不按导向行驶、逆行等，用户可在配置界面中灵活的选择是否启用闯红灯、压线、不按导向行驶、逆行对应的驾驶人人脸取证功能。
