3dmax复习

1 认识3ds Max

1.1 界面介绍以一些快捷键

1.2 3ds Max的工作流程

1. 建模
2. 编辑修改
3. 材质贴图
4. 灯光设置
5. 摄影机设置
6. 渲染输出
7. 动画制作

---

2 对象的创建、选择与变换

2.1 标准基本体跟扩展基本体

• 3ds Max的标准基本体
  • 长方体、球体、圆柱体、茶壶、圆锥体、几何球体、管状体、四棱锥、平面
• 3ds Max的扩展基本体
  • 异面体、切角长方体、环形结、切角圆柱体、油管、胶囊、纺锤

2.2 分段数问题

1. 按F4可查看分段数
2. 分段指一个面被分为几段
3. 物体要弯曲必须分段
4. 分段数不是越多越好

2.3 交换对象

1. 移动
2. 复制
3. 缩放
4. 隐藏
5. 冻结

知识点：

F3 可以在线框模式和实体模式之间进行切换。

F4 可以在分段模式和实体模式之间进行切换。

复制对象的操作有：shift+移动、shift+旋转、镜像复制 、矩阵

渲染当前视图：shift+Q 对齐：Alt+A 单位设置：自定义--单位设置

移动：W 旋转：E 隐藏网格：G

锁住物体：空格键

---

3.二维图形的创建与编辑

3.1 顶点的四种状态

1. Bezier角点：点的两边都有一个控制手柄，两个控制手柄可以各自移动
2. Bezier：点的两边也有一个控制手柄，只不过他们在同一直线上，移动一个另一个也会移动。
3. 角点：使顶点两端的线段形成一个转角(变尖)
4. 光滑：使顶点两端的线段能够平滑过渡(不变尖)

tips：如果控制杆不能动就按F8键

可编辑样条线：对除了“线”以外的其他二维图形进行修改。

3.2 线的修改面板

• 步数：控制线的分段数，即“圆滑度”。(插值–步数)



• 轮廓：将当前曲线按偏移数值复制出另外一个曲线，形成双曲线轮廓。(如果曲线不闭合，则跟轮廓形成闭合)

• 优化：用于在曲线上加入节点，使曲线更加圆滑。(线段–优化)


• 附加：将两条曲线结合在一起(附加不了的话需把线条变成可编程线条)

• 圆角：把线的尖角倒成圆角

• 拆分：把线分成几等份，即给线加点。不会让曲线更加圆滑

• 断开：把一条线在顶点处断开成两段

• 焊接：在指定范围内把两个顶点焊接成一个顶点

• 插入：在线的一个端点上接着画线

• 修剪：样条线跟样条线之间交叉多余的线条去掉

tips：二维图形可以使用挤出修改器形成三维图形

3.3 案例：花架

闭合图形 选择 挤出

不闭合图形 选择 可渲染样条线

​ 径向是以线条为中心画圆

​ 矩形是以线条为中心画方形

附加可以把两个图形合成一个(附加不了的话需把线条变成可编程线条)

焊接可以把两个顶点连起来

样条线 ：同个图形当中，有几个图是分开的，这些每个图就叫做样条线。

3.4 案例：钥匙

修剪：样条线跟样条线之间交叉多余的线条去掉。修剪后某些点会断开。需要测试每个点，并且把断开的点进行焊接。

布尔：两个物体之间做交、差、并。(不可逆，操作前可以先备份)

ProBoolean：超级布尔，可以一次性与多个物体做布尔

知识点：

1.按shift可画直线

2.ctrl键可多选

3.5 二维转三维常用工具

1. 挤出：使二维图形产生厚度（如果图形不封闭则会形成面片）
2. 车削：可使二维图形沿着一轴向旋转生成三维图形
3. 倒角：可运用三个层级形成类似于挤出效果
4. 可渲染样条线：使线条产生厚度，变成三维线条，可以是圆形或方形
5. 倒角剖面：用另一个图形路径作为“倒角截剖面”来挤出一个图形
6. 放样建模：让横截面图形沿着所需路径形成物体

3.5.1 挤出

挤出：使二维图形产生厚度（如果图形不封闭则会形成面片）

3.5.2 可渲染样条线

可渲染样条线：使线条产生厚度，变成三维线条，可以是圆形或方形

3.5.3 倒角

倒角：可运用三个层级形成类似于挤出效果

3.5.4 车削

车削：可使二维图形沿着轴旋转一周，生成三维图形。(可把轴移动到合适的位置)

tips：截面是圆形的物体使用车削来做比较好。

注意点：

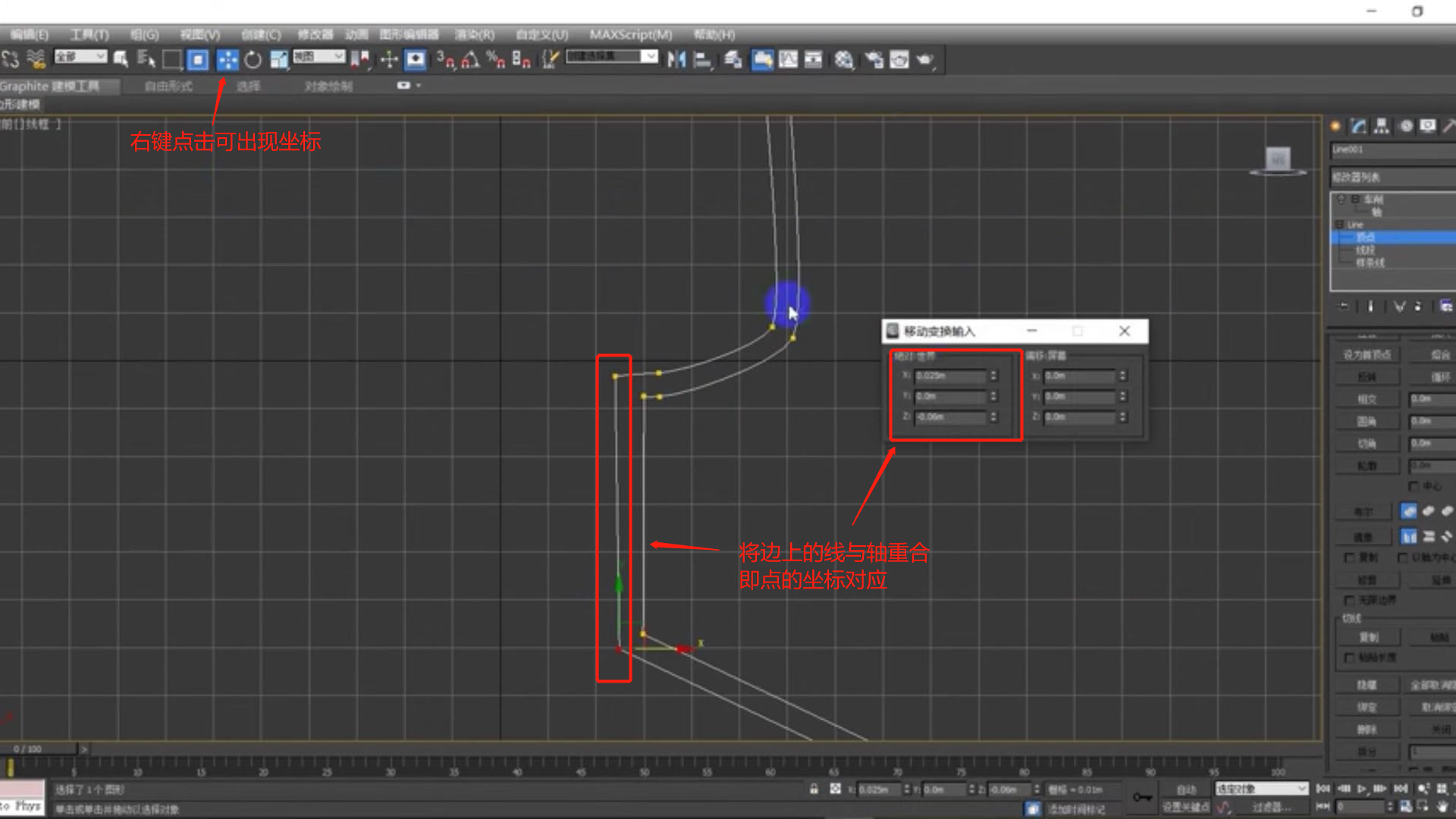

如果在形成的物体的轴中间不要有缝隙，可以让轴的坐标跟边上点的坐标相对应

3.5.6 倒角剖面

倒角剖面：用一个路径和一个图形（作为“倒角截剖面”）来挤出一个图形

注意：

1、拾取的是图形。

2、若路径不是闭合的，形成的是一个空心物体。

3.5.7 放样建模

放样建模：先绘制物体的横截面(可以有多个)，再绘制这个横截面图形所穿越的路径曲线，进而形成物体。

使用方法：

1. 创建面板–集合图形–复合对象–放样
2. 获取图形（可多个）/路径
3. 修改图形/路径
4. 多截面放样时可修改路径的百分比（路径参数–路径百分比）




放样建模与倒角剖面的区别：路径不闭合时，所形成的物体不一样。

5 高级建模技法

6 材质与贴图

6.1 概念

材质：用于指定物体的表面或数个面的特性。如颜色，发光程度。(无纹理)

​ 常用材质：标准材质、多维/子对象材质、混合材质。

贴图：把图片包裹到三维物体的表面，用简单的方式模拟出复杂的视觉效果。(有纹理)

渲染：通过数据运算，结合各种参数来模拟真实的环境。默认情况下，软件使用默认扫描线渲染器进行渲染。

6.2 常用材质–明暗器

明暗器参数：

Blinn：制作基本物体有高光表面的材质

金属：制作金属材质

各项异性：制作塑料材质

Oren-Nayar-Blinn：制作布料材质

Phong：制作玻璃、瓷器。

6.3 贴图控制

1. 使用贴图


2. 贴图的赋予、平铺、方向、贴图坐标


3. 使用了贴图之后如果没有显示，按这个键，如果还不行就要使用UVM贴图



6.4 UVM贴图：

1. 可以对贴图进行旋转、评议、缩放等功能。(UVM贴图–Gizmo–选择相对应功能)
2. 平面贴图
3. 长方形贴图（适用于建筑楼体）
4. 球形
5. 面贴图（每个面都会出现图像）
6. 收缩包裹（贴图的接缝可以得到一定的纠正，常用与球体）
7. 柱形贴图（适用于花瓶、杯子，注意勾选“瓶口”）
8. 自动对齐平面（UVM贴图–法线对齐）
9. 自动大小匹配（UVM贴图–位图适配）
10. 镜像和平铺（图像会对称的重复出现）

需要用到UVM贴图的情况：

1.当物体的贴图不符合要求时。

2.当物体的造型比较复杂，不能贴图时。

6.5 贴图通道

6.6 归档

使用了贴图一定要归档，不然直接保存会失去贴图效果。

归档后，软件会自动把贴图跟模型一起保存，贴图路径变为相对路径。

6.7 金属材质

1. 明暗器改成金属

2. 漫反射改成“黄色”或“白色”

3. 贴图–反射–光线跟踪，根据实际值调节，还可以进一步将背景设置成金属图片，增加真实感。(也可以在反射那里直接设置贴图)




6.8 大理石材质

1. 贴图
2. 改变平铺次数
3. 设定高光级别和反射
4. 反射–光线跟踪

6.9 玻璃材质

1. standard–光线跟踪
2. 漫反射–白色 反射–灰色或白色 Frensnel
3. 给定一定数值的高光级别和光泽度

   持续更新中。。。。
