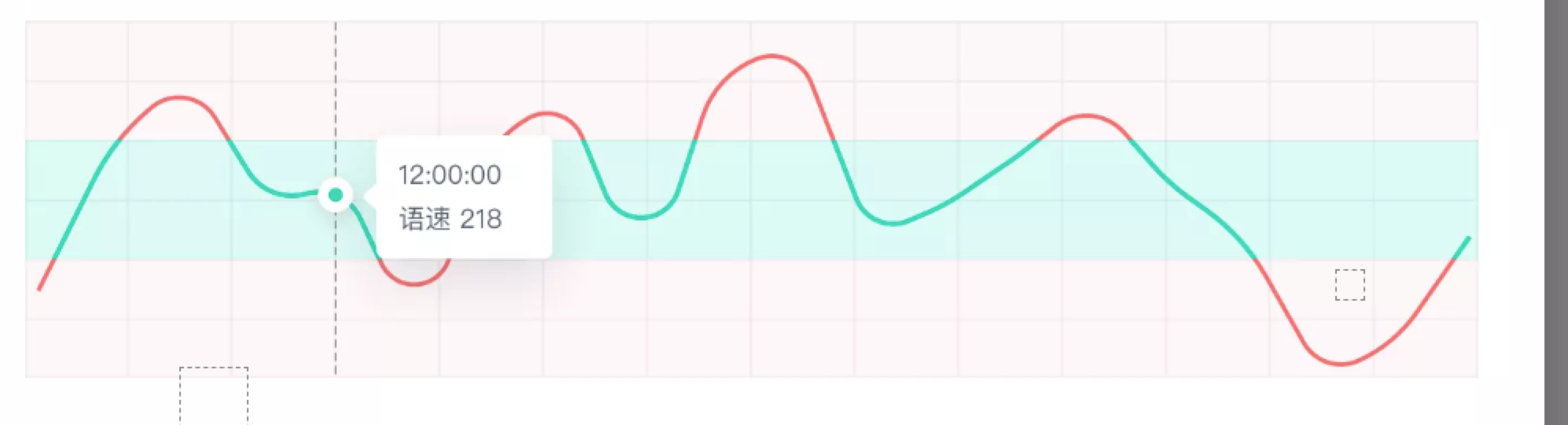

1、被 UI 折磨疯掉:UI图
可以看到几个点:
1、没有X、Y 轴刻度;
2、没有显示title;
3、背景颜色 以及 线的 颜色 更改;
4、背景为网格
2、去掉X 、Y 轴
分别在 xAxis 和 yAxis 加入
axisTick:{
show:false, //隐藏刻度线
},
axisLine:{
show:false,//y轴
},
3、图的大小显示问题
当把title 和 x、y 轴去掉以后, 就会放心 图只在 中心, 四周留白过于大了,因为是原本的 x、y 轴 的位置。
需要配置, 将 图撑满 ,看起来舒服;
grid:{
top:"10px",
left:"0px",
right:"0px",
bottom:"10px",
backgroundColor: '#fff',
width:"auto", //图例宽度
height:"100%", //图例高度
},
3、背景颜色 的更改
通过markArea 这个配置项, 具体可以看echatrs 官网;
注意点: name 一点要不同;配置各区域范围;
color:['#FBF1F5','#FBF1F5','#DEFAF7',],
series: [
{
name: 'x x x',
type: 'line',
smooth: true,
data: [100, 180, 250, 260, 270, 300, 550, 500, ],
},
{
name:'1',
type:'line',
markArea: {
data: [[{
yAxis: '0',
}, {
yAxis: '300',
}]],
},
},
{
name:'2',
type:'line',
markArea: {
data: [[{
yAxis: '300',
}, {
yAxis: '450',
}]]
},
},
{
name:'3',
type:'line',
markArea: {
data: [[{
yAxis: '450',
}, {
yAxis: '960',
}]],
},
},
],
4、线的颜色更改
线的颜色是根据visualMap 来控制的。
visualMap.dimension 为0 的话, 是根据X轴值分区的,为1 的话是根据Y轴区分。
visualMap: {
show: false,
dimension: 1,
pieces: [{
lte: 300,
color: '#F5726C',
}, {
gt: 300,
lte: 450,
color: '#76DBC8',
}, {
gt: 450,
color: '#F5726C',
}],
},
可以看到, 区间的划分,要去series 中的最好一样。
5、网格
折线图一般背景默认是 只有横线, 想要竖线出来,需要配置splitLine, 这样看起来就是网格线
xAxis: {
splitLine:{show: true},// 加上 x 轴的 竖线, 背景显示为网格;
},
