数据结构之图结构解最短路径

图结构

邻接矩阵：可以理解为一个二维数组，即一个正方形的图。例如：动态规划解LCS最长公共子序列，实现代码见：https://blog.csdn.net/u010597819/article/details/86646297
邻接表：将二维数组中的其中一维换成链表结构，即不定长度。主要用于非稠密（稀疏的）的图结构，减少资源浪费，案例取自《数据结构与算法分析 java语言描述》例如：假设一个城镇街道是曼哈顿式（见下图），并且街道均是双向的，则顶点与边的关系为|E|≈|4V|，一个3000个顶点的图，该图有12000条边是实际有效的数据。如果使用邻接矩阵表示则需要一个3000*3000的二维数组，也就是大小为9000000的数组。也就是存在大量的无效数据。此时使用邻接表更为合适

图遍历

广度优先遍历：先遍历邻接顶点数据，再继续遍历邻接顶点的邻接顶点。也就是先遍历邻接顶点距离最近的顶点再遍历距离远的顶点
深度优先遍历：先遍历邻接顶点集合中第一个邻接顶点以及所有子邻接顶点。继续遍历第二个临街顶点以及之后的。也就是先遍历邻接顶点距离最远的顶点再遍历距离近的顶点

遍历均需要考虑环路问题

最短路径算法

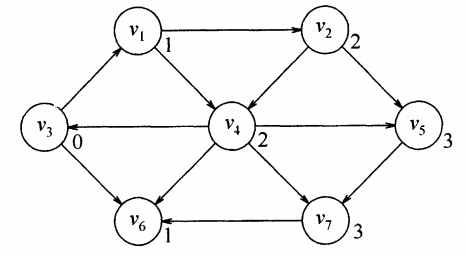

下图引用自《数据结构与算法分析 java语言描述》，对应案例中无权初始化的图结构。案例中有权初始化对应的v4节点的权重为-3。

顶点与邻接链表（边）

package com.gallant.dispatch.graph;

import java.util.List;
import lombok.Builder;
import lombok.Getter;
import lombok.Setter;

/**
 * @author 会灰翔的灰机
 * @date 2019/7/25
 */
@Getter
@Setter
@Builder
public class Vertex {

    /**
     * 邻接表
     */
    private List<Vertex> vertexList;

    private Integer key;
    /**
     * 指定某个源点，源点至到当前节点的最短路径长度
     */
    private Integer shortestPathLen;
    /**
     * 当前节点权重值
     */
    private Integer weight;
    /**
     * 当前正在被扫描
     */
    private boolean walking;

    @Override
    public String toString() {
        return String.format("%s(%s)", key, shortestPathLen);
    }
}

图与最短路径算法

package com.gallant.dispatch.graph;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.Map.Entry;
import java.util.Queue;
import java.util.Set;
import java.util.concurrent.ArrayBlockingQueue;
import lombok.Getter;
import lombok.Setter;
import org.apache.commons.collections4.CollectionUtils;

/**
 * @author 会灰翔的灰机
 * @date 2019/7/25
 */
@Getter
@Setter
public class Graph {

    /**
     * 图结构，使用map为了方便初始化测试，可以直接根据key获取对应的节点链
     * key: 顶点的value值
     * value: 邻接表
     */
    private Map<Integer, Vertex> graph;

    public void add(Vertex vertex) {
        if (graph == null) {
            graph = new HashMap<>();
        }
        graph.put(vertex.getKey(), vertex);
    }

    /**
     * 无权图初始化(即权重相等的情况)
     * 有环路，无负值圈
     */
    public void initNoWeight(){
        for (int i=0; i<7; i++) {
            this.add(Vertex.builder().key(i+1).weight(1).build());
        }
        add(1, 2, 4);
        add(2, 4, 5);
        add(3, 1, 6);
        add(4, 3, 5, 6, 7);
        add(5, 7);
        add(7, 6);
    }

    /**
     * 有权图初始化(即权重不相等的情况)
     * 有环路，有负值圈
     */
    public void initWeight(){
        for (int i=0; i<7; i++) {
            this.add(Vertex.builder().key(i+1).weight(1).build());
        }
        graph.get(4).setWeight(-3);
        add(1, 2);
        add(2, 4, 5);
        add(3, 1, 6);
        add(4, 1, 3, 5, 6, 7);
        add(5, 7);
        add(7, 6);
    }

    public void add(Integer target, Integer... keys) {
        Vertex vertex = graph.get(target);
        List<Vertex> list = new ArrayList<>();
        for (Integer key : keys) {
            list.add(graph.get(key));
        }
        vertex.setVertexList(list);
    }

    public void printlnGraph() {
        if (graph != null) {
            Set<Entry<Integer, Vertex>> entrySet = graph.entrySet();
            for (Entry<Integer, Vertex> entry : entrySet) {
                Vertex vertex = entry.getValue();
                System.out.println(String.format("%s(%s):%s", vertex.getKey(), vertex.getShortestPathLen(), vertex.getVertexList()));
            }
        }
    }

    /**
     * 不使用walking状态
     * 深度优先遍历：源点的邻接表，邻接表由左向右一次计算各个路径的长度。先计算完第一个节点完成后再计算
     * 无权（其实就是权均为相等的有权场景）无负值圈
     * @param fromVertex :
     */
    public void updateLeastPathFromVertexByRecursive(Vertex fromVertex) {
        // 起始最短路径为0
        if (fromVertex.getShortestPathLen() == null) {
            fromVertex.setShortestPathLen(0);
        }
        // 遍历邻接顶点
        List<Vertex> vertices = fromVertex.getVertexList();
        if (CollectionUtils.isNotEmpty(vertices)) {
            for (Vertex toVertex : vertices) {
                // 预增权重代价后面判断是否存在环路
                int curShortestPathLen = fromVertex.getShortestPathLen() + toVertex.getWeight();
                // 如果为空说明是第一次走到当前节点，直接更新最短路径，后面可能会再次经过当前节点，如果存在更小的则更新
                // 发现更小的权重代价的路径长度则更新
                if (toVertex.getShortestPathLen() == null || toVertex.getShortestPathLen() > curShortestPathLen) {
                    toVertex.setShortestPathLen(curShortestPathLen);
                    if (CollectionUtils.isNotEmpty(toVertex.getVertexList())) {
                        updateLeastPathFromVertexByRecursive(toVertex);
                    }
                } else {
                    // 发现环路，不再递归，转了一圈回来发现子节点已经存在了路径长度，多转一圈的环路的路径一定是比没有环路的路径大
                    // 但是，如果存在权是负数，转了一圈后，路径值更小了，那么就会出现死循环。就需要其他方法解决。例如：记录每一次路径走过的所有节点，发现有重复则说明是环路
                    System.out.println("发现环路，不再递归");
                }
            }
        }
    }

    /**
     * 使用walking状态
     * 深度优先遍历：源点的邻接表，邻接表由左向右一次计算各个路径的长度。先计算完第一个节点完成后再计算
     * 有权（其实就是权均为相等的有权场景）有负值圈
     * @param fromVertex :
     */
    public void updateLeastPathFromVertexByRecursiveWithWalking(Vertex fromVertex) {
        // 起始最短路径为0
        if (fromVertex.getShortestPathLen() == null) {
            fromVertex.setShortestPathLen(0);
        }
        // 遍历邻接顶点
        List<Vertex> vertices = fromVertex.getVertexList();
        if (CollectionUtils.isNotEmpty(vertices)) {
            for (Vertex toVertex : vertices) {
                // 预增权重代价后面判断是否存在环路
                int curShortestPathLen = fromVertex.getShortestPathLen() + toVertex.getWeight();
                // 如果为空说明是第一次走到当前节点，直接更新最短路径，后面可能会再次经过当前节点，如果存在更小的则更新
                // 发现更小的权重代价的路径长度则更新
                if (toVertex.getShortestPathLen() == null || toVertex.getShortestPathLen() > curShortestPathLen) {
                    toVertex.setShortestPathLen(curShortestPathLen);
                    // 未发现环路，递归邻接顶点
                    if (CollectionUtils.isNotEmpty(toVertex.getVertexList()) && !toVertex.isWalking()) {
                        // 标识当前节点正处于递归中，不允许递归中的子节点再次通过当前节点（即环路）
                        toVertex.setWalking(true);
                        updateLeastPathFromVertexByRecursiveWithWalking(toVertex);
                        // 递归完成，恢复节点状态，允许其他递归路径通过当前节点
                        toVertex.setWalking(false);
                    } else {
                        // 递归路径中发现环路，不再递归
                        System.out.println("子顶点不存在邻接表或发现环路不再递归");
                    }
                }
            }
        }
    }

    /**
     * 不使用walking状态
     * 广度优先遍历：先遍历邻接顶点数据，再继续遍历邻接顶点的邻接顶点。也就是先遍历邻接顶点距离最近的顶点再遍历距离远的顶点
     * 无权（其实就是权均为相等的有权场景）无负值圈
     * @param fromVertex :
     */
    public void updateLeastPathFromVertexByLoop(Vertex fromVertex) {
        // 起始最短路径为0
        if (fromVertex.getShortestPathLen() == null) {
            fromVertex.setShortestPathLen(0);
        }
        Queue<Vertex> queue = new ArrayBlockingQueue<>(16);
        queue.offer(fromVertex);
        while (!queue.isEmpty()) {
            Vertex vertex = queue.poll();
            if (vertex == null) continue;
            List<Vertex> vertices = vertex.getVertexList();
            if (vertices == null) continue;
            for (Vertex toVertex : vertices) {
                int curShortestPathLen = vertex.getShortestPathLen() + toVertex.getWeight();
                // 不需要判断最小值，广度优先，邻接顶点一定是距离当前顶点最近点，其他路径只会更远（无负值圈情况）
                // 深度优先遍历，需要判断其他路径是否有更近情况，因为深度优先，先计算远节点再计算近节点
                // || toVertex.getShortestPathLen() > curShortestPathLen
                if (toVertex.getShortestPathLen() == null) {
                    // 子节点邻接顶点入栈，入栈的数据一定存在最短路径，保证子节点的最短路径的递增计算不会NPE
                    toVertex.setShortestPathLen(curShortestPathLen);
                    // 避免重复计算
                    if (queue.contains(toVertex)) continue;
                    queue.offer(toVertex);
                }
            }
        }
    }

    /**
     * 使用walking状态
     * 广度优先遍历：先遍历邻接顶点数据，再继续遍历邻接顶点的邻接顶点。也就是先遍历邻接顶点距离最近的顶点再遍历距离远的顶点
     * 无权（其实就是权均为相等的有权场景）有负值圈
     * @param fromVertex :
     */
    public void updateLeastPathFromVertexByLoopWithWalking(Vertex fromVertex) {
        // 起始最短路径为0
        if (fromVertex.getShortestPathLen() == null) {
            fromVertex.setShortestPathLen(0);
            fromVertex.setWalking(true);
        }
        Queue<Vertex> queue = new ArrayBlockingQueue<>(16);
        queue.offer(fromVertex);
        while (!queue.isEmpty()) {
            Vertex vertex = queue.poll();
            if (vertex == null) continue;
//            正处于计算中，负值圈仅走一圈就结束不再继续走，不然会死循环
            vertex.setWalking(true);
            List<Vertex> vertices = vertex.getVertexList();
            if (vertices == null) continue;
            for (Vertex toVertex : vertices) {
                int curShortestPathLen = vertex.getShortestPathLen() + toVertex.getWeight();
                // 需要判断最小值，广度优先，邻接顶点一定是距离当前顶点最近点，其他路径可能会更近（有负值圈情况）
                // 需要判断其他路径是否有更近情况，这样会行程环路，队列永远不会为空一直有数据
                if (toVertex.getShortestPathLen() == null || toVertex.getShortestPathLen() > curShortestPathLen) {
                    // 子节点邻接顶点入栈，入栈的数据一定存在最短路径，保证子节点的最短路径的递增计算不会NPE
                    toVertex.setShortestPathLen(curShortestPathLen);
                    // 避免重复计算
                    if (queue.contains(toVertex)) continue;
                    // 当前节点没有扫描过，
                    if (!toVertex.isWalking()) {
                        queue.offer(toVertex);
                    }
                }
            }
        }
    }
}

测试案例

无权图，无负值圈场景，深度优先遍历
有权图，有负值圈场景，深度优先遍历
无权图，无负值圈场景，广度优先遍历
有权图，有负值圈场景，广度优先遍历

package com.gallant.dispatch.graph;

/**
 * @author 会灰翔的灰机
 * @date 2019/7/25
 */
public class BreadthFirstSearch {

    public static void main(String[] args) {
        Graph graph = new Graph();
        // 初始化没有权重的图，有环路，无负值圈，权重均为1
//        graph.initNoWeight();
        // 初始化没有权重的图，有环路，有负值圈，有一个权重均为-3的顶点
        graph.initWeight();
        // 打印图，没有最短路径，默认值为0或者null
        graph.printlnGraph();
        System.out.println("---------");
        // 遍历起始点
        Vertex start = graph.getGraph().get(3);
        boolean useWalking = args.length==0;
//        深度优先遍历
//        if (useWalking) {
//            // 使用walking状态遍历，可以解决负值圈
//            graph.updateLeastPathFromVertexByRecursiveWithWalking(start);
//        } else {
//            // 不使用walking状态遍历，未解决负值圈
//            graph.updateLeastPathFromVertexByRecursive(start);
//        }
//        广度优先遍历
        if (useWalking) {
            graph.updateLeastPathFromVertexByLoopWithWalking(start);
        } else {
            graph.updateLeastPathFromVertexByLoop(start);
        }
        // 打印图，已经计算完成，起始点至每个顶点的最短路径代价
        graph.printlnGraph();
    }
}
