有的同学对顺序法操作仍然模糊,正好最近程序作了一些升级,就重新讲一讲。这里做一个最简单的例子,仅仅制作一个级别的源图,生成一个级别的切片。

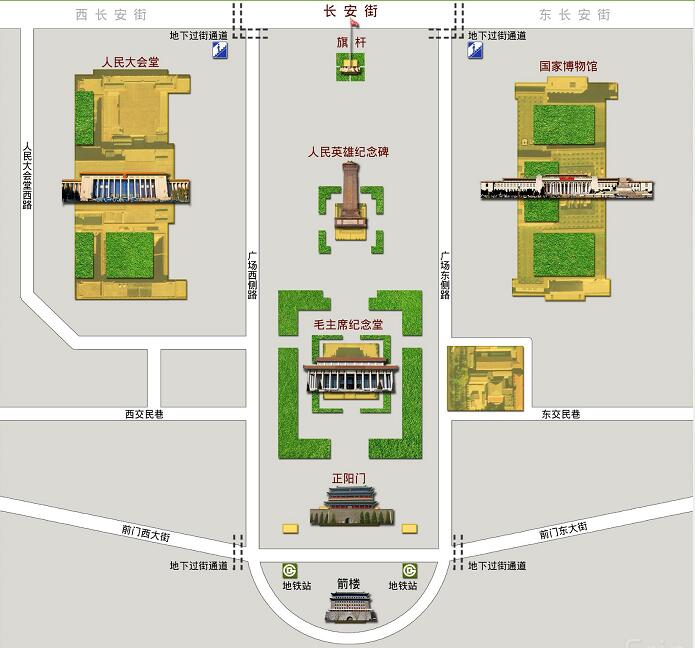

故宫的手绘图太难看了,找了一个天安门广场的示意图:“天安门广场手绘.png”,感觉好看一点。这里就以这个图为例子,覆盖到地图上,如下图。
1、在项目管理选项卡,点新增,项目名称,输入“顺序法_天安门广场”,选中默认项目。
2、基本设置——地图类型,选高德。
3、下面是很重要的一步,截取底图。
顺序法设置——获取。打开新窗口。点击获取坐标,随便点击地图中的一个位置,弹出提示中可以看到当前级别。我们调整级别,使天安门广场能全部看到,这时候地图级别为15级。

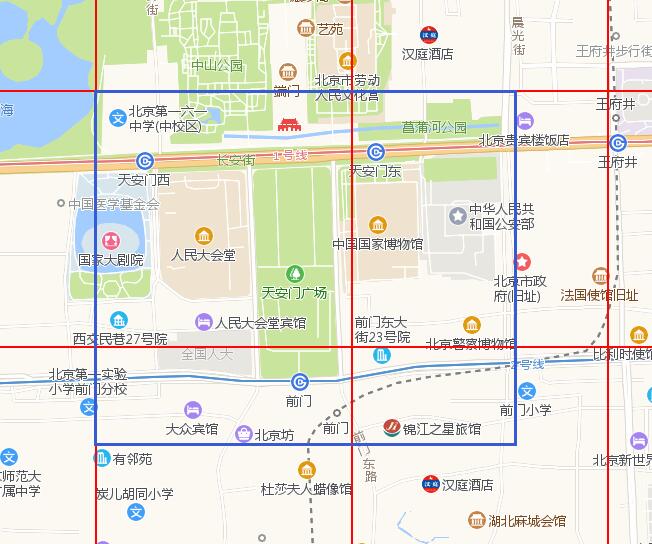

我们开始用QQ的截屏工具进行截屏。截屏的要求,一是左边要对齐一条红色竖线,上边要对齐一条红色横线。二是要把目标区域包含在内。参考下面蓝框。
,
把上面蓝框内的区域截屏后保存为“天安门广场底图.jpg”。
4、制作源图。
用Photoshop打开“天安门广场底图.jpg”,并新建图层1,文件保存为“天安门广场15级源图.psd”。
再打开“天安门广场手绘.png”,调整大小后,图层复制到“天安门广场源图.psd”新建的图层1中。通过旋转、缩放、调整不透明度等操作,把图层1中的手绘图对准到背景中的天安门广场。最后调整背景不可见,图层1 不透明度为100%,保存psd,另存为“天安门广场15级源图.png”。这样就完成了15级源图的制作。
5、其他设置。
基本设置:
输出路径:D:\0
切片文件名格式:{x}_{y}
处理级别:最大和最小都是15
输出图片格式:png
地图类型:高德
重采样模式:Lanczos4(也可以试试其他的,如:余切)
顺序法设置:
获取,打开地图后,点击下方的获取坐标按键,在下图蓝圈大约位置点击一下,就获取到了坐标。注意不要点击这个网格之外的地方。
源图文件对应地图级别:15
以上设置完成,点击顺序切图,完成后点击查看结果。
