Verilog异步复位同步释放
一、前言
本系列旨在提供100%准确的数字IC设计/验证手撕代码环节的题目，原理，RTL设计，Testbench和参考仿真波形，每篇文章的内容都经过仿真核对。快速导航链接如下：
1.奇数分频
2.偶数分频
3.半整数分批
4.小数/分数分频
5.序列检测器
6.模三检测器
7.饮料机
8.异步复位，同步释放
9.边沿检测（上升沿，下降沿，双边沿)
10.全加器，半加器
11.格雷码转二进制
12.单bit跨时钟域（打两拍，边沿同步，脉冲同步）
13.奇偶校验
14.伪随机数生成器[线性反馈移位寄存器]
15.同步FIFO
16.无毛刺时钟切换电路
应当说，手撕代码环节是面试流程中既重要又简单的一个环节，跟软件类的岗位相比起来，数字IC的手撕代码题目固定，数量有限，属于整个面试中必得分的一个环节，在这个系列以外，笔者同样推荐数字IC求职者使用“HdlBits”进行代码的训练
链接如下
HDLBits — Verilog Practice
二、异步复位同步释放题目
使用Verilog代码，完成异步复位同步释放电路的设计
三、异步复位同步释放的原理
一个带异步复位端DFF的工作流程
假如一个DFF的复位值是0，那么rst_n=0的信号到来时，该DFF进行复位，当rst_n=1的信号到来时，该DFF正常工作。
可能出现的问题
当rst_n的信号重新回到1的时间和clk上升沿到来的信号非常接近的时候，DFF可能会输出亚稳态，造成信号无法识别是1还是0
解决办法
扫描二维码关注公众号，回复：
14406005 查看本文章
异步复位:对为0的复位信号不做处理，让其正常异步复位
同步释放:对为1的复位信号打两拍，使其拉高时对齐时钟边沿，以此来避免亚稳态的发生
异步复位同步释放的时序图
四、RTL设计
module rst_asy(clk,rst_n,rst_out);
input clk;
input rst_n;
output reg rst_out;
reg rst_r1;
always@(posedge clk or negedge rst_n)
if(!rst_n)
begin
rst_out<= 1'b0;
rst_r1 <= 1'b0;
end
else
begin
rst_r1 <= rst_n;
rst_out <= rst_r1;
end
endmodule
五、Testbench代码
`timescale 1ns /1ps
module rst_asy_tb();
reg clk ;
reg rst_n;
wire rst_out;
rst_asy u1(.clk(clk),.rst_n(rst_n),.rst_out(rst_out));
always #5 clk = !clk;
initial
begin
clk = 0;
rst_n = 1;
#7
rst_n = 0;
#5
rst_n = 1;
#30
$stop;
end
endmodule

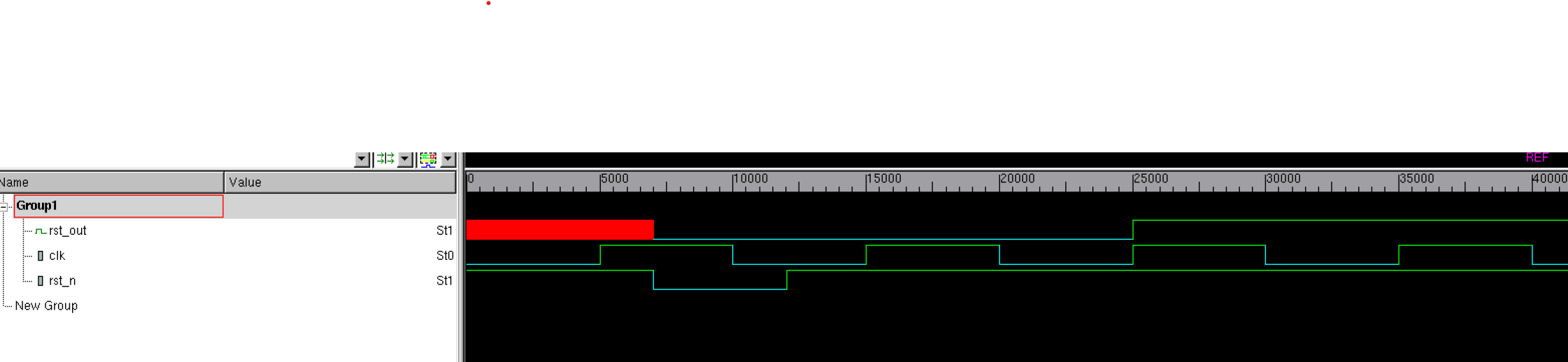

六、仿真分析
rst_n重新拉高后，rst_out等了被寄存器存了两次才输出，避免了亚稳态的发生，设计成立
