1. 算法简介

A*（A-Star)算法是一种静态路网中求解最短路径最有效的直接搜索方法，也是解决许多搜索问题的有效算法。广泛应用于室内机器人路径搜索、游戏动画路径搜索等
A*算法结合了贪心算法（深度优先）和Dijkstra算法（广度优先），是一种启发式搜索算法。
它使用一个路径优劣评价公式为：
$f (n) = g (n) + h (n)$
- f(n) 是从初始状态经由状态n到目标状态的代价估计，
- g(n) 是从初始状态到状态n的实际代价，
- h(n) 是从状态n到目标状态的最佳路径的估计代价。
A*算法需要维护两个状态表，分别称为openList表和closeList表。openList表由待考察的节点组成， closeList表由已经考察过的节点组成。

2. 算法精讲

2.1 预处理

如图，假设我们需要从A点到目标点，这两点之间有一堵墙。

首先，我们把地图栅格化，把每一个方格的中心称为节点；这个特殊的方法把我们的搜索区域简化为了 2 维数组。数组的每一项代表一个格子，它的状态就是可走 (walkalbe) 和不可走 (unwalkable) 。通过计算出从 A 到目标点需要走过哪些方格，就找到了路径。一旦路径找到了，便从一个方格的中心移动到另一个方格的中心，直至到达目的地。

2.2 开始搜索

一旦我们把搜寻区域简化为一组可以量化的节点后，我们下一步要做的便是查找最短路径。在 A* 中，我们从起点开始，检查其相邻的方格，然后向四周扩展，直至找到目标。

从起点 A 开始，定义A为父节点，并把它加入到 open list中。这个 open list 有点像是一个购物单，当然现在 open list 里只有起点 A ，后面会慢慢加入更多的项。

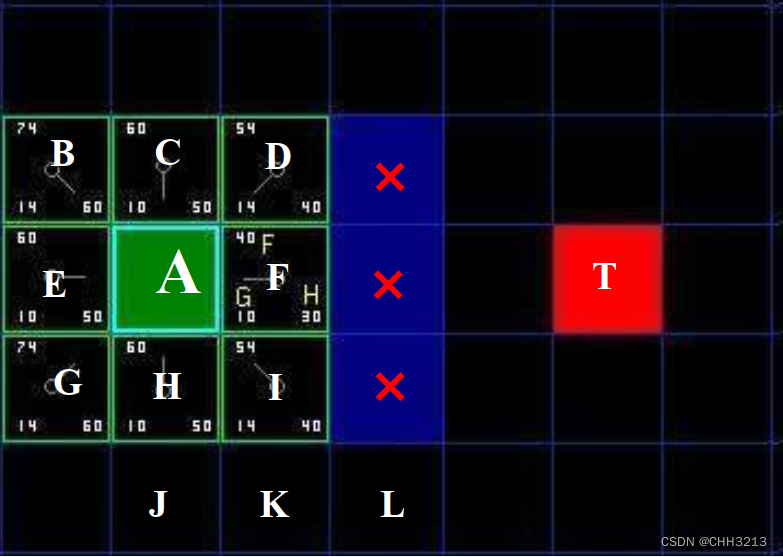

如上图所示，父节点A周围共有8个节点，定义为子节点。将子节点中可达的（reachable）或者可走的（walkable）放入openList中，成为待考察对象。
若某个节点既未在openList，也没在closeList中，则表明还未搜索到该节点。
初始时，节点A离自身距离为0，路径完全确定，将其移入closeList中； close list 中的每个方格都是现在不需要再关注的。
路径优劣判断依据是移动代价，单步移动代价采取Manhattan 计算方式（即 $d=|x_1-x_2|+|y_1-y_2|$ ），即把横向和纵向移动一个节点的代价定义为10。斜向移动代价为14（即 $\sqrt2$ 倍的横向或纵向移动代价）。
现在openList = {B,C,D,E,F,G,H,I}, closeList = {A}

下面我们需要去选择节点A相邻的子节点中移动代价 $f$ 最小的节点，下面以节点I的计算为例。

移动代价评价函数为： $f (n) = g (n) + h (n)$ 。 $f (n)$ 是从初始状态经由状态n到目标状态的代价估计， $g (n)$ 是在状态空间中从初始状态到状态n的实际代价， $h (n)$ 是从状态n到目标状态的最佳路径的估计代价。

首先考察 $g$ ，由于从A到该格子是斜向移动，单步移动距离为14，故 $g$ = 14.
再考察估计代价 $h$ 。估计的含义是指忽略剩下的路径是否包含有障碍物（不可走），完全按照Manhattan计算方式，计算只做横向或纵向移动的累积代价：横向向右移动3步，纵向向上移动1步，总共4步，故为 $h$ = 40.
因此从A节点移动至I节点的总移动代价为： $f = g + h = 54$
以此类推，分别计算当前openList中余下的7个子节点的移动代价 $f$ ，从中挑选最小代价节点F，移到closeList中。
现在openList = {B,C,D,E,G,H,I}, closeList = {A,F}

2.3 继续搜索

从openList中选择 $f$ 值最小的 ( 方格 ) 节点I(D节点的 $f$ 值跟I相同，任选其一即可，不过从速度上考虑，选择最后加入 open list 的方格更快。这导致了在寻路过程中，当靠近目标时，优先使用新找到的方格的偏好。对相同数据的不同对待，只会导致两种版本的 $A^*$ 找到等长的不同路径 )，从 openList里取出，放到 closeList 中。
检查所有与它相邻的子节点，忽略不可走 (unwalkable) 的节点、以及忽略已经存在于closeList的节点；如果方格不在openList中，则把它们加入到 openList中，并把它们作为节点I的子节点 。
如果某个相邻的节点(假设为X)已经在 open list 中，则检查这条路径是否更优，也就是说经由当前节点( 我们选中的节点)到达节点X是否具有更小的 $g$ 值。如果没有，不做任何操作。否则，如果 $g$ 值更小，则把X的父节点设为当前方格，然后重新计算X的 $f$ 值和 $g$ 值。
判断完所有子节点后，现在openList = {B,C,D,E,G,H,J,K,L}, closeList = {A,F,I}
依次类推，不断重复。一旦搜索到目标节点T，完成路径搜索，结束算法。

2.4 确定实际路径

完成路径搜索后，从终点开始，按着箭头向父节点移动，这样就被带回到了起点，这就是搜索后的路径。如下图所示。从起点 A 移动到终点 T就是简单从路径上的一个方格的中心移动到另一个方格的中心，直至目标。

3. 算法总结

3.1 算法步骤

首先把起点加入 open list 。
重复如下过程：
- 遍历 open list ，查找 F 值最小的节点，把它作为当前要处理的节点。
- 把这个节点移到 close list 。
- 对当前方格的 8 个相邻方格：

  ◆ 如果它是不可抵达的或者它在 close list 中，忽略它；

  ◆ 如果它不在 open list 中，则把它加入 open list ，并且把当前方格设置为它的父节点，记录该方格的 $f, g, h$ 值。

  ◆ 如果它已经在 open list 中，检查这条路径 ( 即经由当前方格到达它那里 ) 是否更好，用 $g$ 值作参考，更小的 $g$ 值表示这是更好的路径。如果 $g$ 值更小，把该节点的父节点设置为当前方格，并重新计算它的 $g$ 和 $h$ 值。
停止搜索的情况有两种：
- 把终点加入到了 open list 中，此时路径已经找到了
- 查找终点失败，并且 open list 是空的，此时没有路径。
保存路径。使用回溯的方法，从终点开始，每个方格沿着父节点移动直至起点，这就是最终搜索到的路径。

3.2 伪代码

初始化open_list和close_list；
* 将起点加入open_list中，并设其移动代价为0；
* 如果open_list不为空，则从open_list中选取移动代价最小的节点n：
    * 如果节点n为终点，则：
        * 从终点开始逐步追踪parent节点，一直达到起点；
        * 返回找到的结果路径，算法结束；
    * 如果节点n不是终点，则：
        * 将节点n从open_list中移除，并加入close_list中；
        * 遍历节点n所有的邻近节点：
            * 如果邻近节点m在close_list中，则：
                * 跳过，选取下一个邻近节点
            * 如果邻近节点m在open_list中，则：
            		* 计算起点经n到m的g值
           		* 如果此时计算出来的g值小于原来起点经m的原父节点到m的g值：
           				* 更新m的父节点为n，重新计算m的移动代价f=g+h
          			* 否则，跳过
            * 如果邻近节点m不在open_list也不在close_list中，则：
                * 设置节点m的parent为节点n
                * 计算节点m的移动代价f=g+h
                * 将节点m加入open_list中

4. python实现

代码实现来自PythonRobotics。

"""

A* grid planning

author: Atsushi Sakai(@Atsushi_twi)
        Nikos Kanargias ([email protected])

See Wikipedia article (https://en.wikipedia.org/wiki/A*_search_algorithm)

"""

import math

import matplotlib.pyplot as plt

show_animation = True


class AStarPlanner:

    def __init__(self, ox, oy, resolution, rr):
        """
        Initialize grid map for a star planning

        ox: x position list of Obstacles [m]
        oy: y position list of Obstacles [m]
        resolution: grid resolution [m],地图的像素
        rr: robot radius[m]
        """

        self.resolution = resolution
        self.rr = rr
        self.min_x, self.min_y = 0, 0
        self.max_x, self.max_y = 0, 0
        self.obstacle_map = None
        self.x_width, self.y_width = 0, 0
        self.motion = self.get_motion_model()
        self.calc_obstacle_map(ox, oy)

    class Node:
        """定义搜索区域节点类,每个Node都包含坐标x和y, 移动代价cost和父节点索引。
        """
        def __init__(self, x, y, cost, parent_index):
            self.x = x  # index of grid
            self.y = y  # index of grid
            self.cost = cost
            self.parent_index = parent_index

        def __str__(self):
            return str(self.x) + "," + str(self.y) + "," + str(
                self.cost) + "," + str(self.parent_index)

    def planning(self, sx, sy, gx, gy):
        """
        A star path search
        输入起始点和目标点的坐标(sx,sy)和(gx,gy)，
        最终输出的结果是路径包含的点的坐标集合rx和ry。
        input:
            s_x: start x position [m]
            s_y: start y position [m]
            gx: goal x position [m]
            gy: goal y position [m]

        output:
            rx: x position list of the final path
            ry: y position list of the final path
        """

        start_node = self.Node(self.calc_xy_index(sx, self.min_x),
                               self.calc_xy_index(sy, self.min_y), 0.0, -1)
        goal_node = self.Node(self.calc_xy_index(gx, self.min_x),
                              self.calc_xy_index(gy, self.min_y), 0.0, -1)

        open_set, closed_set = dict(), dict()
        open_set[self.calc_grid_index(start_node)] = start_node

        while 1:
            if len(open_set) == 0:
                print("Open set is empty..")
                break

            c_id = min(
                open_set,
                key=lambda o: open_set[o].cost + self.calc_heuristic(goal_node, open_set[o]))
            current = open_set[c_id]

            # show graph
            if show_animation:  # pragma: no cover
                plt.plot(self.calc_grid_position(current.x, self.min_x),
                         self.calc_grid_position(current.y, self.min_y), "xc")
                # for stopping simulation with the esc key.
                plt.gcf().canvas.mpl_connect('key_release_event', lambda event: [exit(0) if event.key == 'escape' else None])
                if len(closed_set.keys()) % 10 == 0:
                    plt.pause(0.001)

            # 通过追踪当前位置current.x和current.y来动态展示路径寻找
            if current.x == goal_node.x and current.y == goal_node.y:
                print("Find goal")
                goal_node.parent_index = current.parent_index
                goal_node.cost = current.cost
                break

            # Remove the item from the open set
            del open_set[c_id]

            # Add it to the closed set
            closed_set[c_id] = current

            # expand_grid search grid based on motion model
            for i, _ in enumerate(self.motion):
                node = self.Node(current.x + self.motion[i][0],
                                 current.y + self.motion[i][1],
                                 current.cost + self.motion[i][2], c_id)
                n_id = self.calc_grid_index(node)

                # If the node is not safe, do nothing
                if not self.verify_node(node):
                    continue

                if n_id in closed_set:
                    continue

                if n_id not in open_set:
                    open_set[n_id] = node  # discovered a new node
                else:
                    if open_set[n_id].cost > node.cost:
                        # This path is the best until now. record it
                        open_set[n_id] = node

        rx, ry = self.calc_final_path(goal_node, closed_set)

        return rx, ry

    def calc_final_path(self, goal_node, closed_set):
        # generate final course
        rx, ry = [self.calc_grid_position(goal_node.x, self.min_x)], [
            self.calc_grid_position(goal_node.y, self.min_y)]
        parent_index = goal_node.parent_index
        while parent_index != -1:
            n = closed_set[parent_index]
            rx.append(self.calc_grid_position(n.x, self.min_x))
            ry.append(self.calc_grid_position(n.y, self.min_y))
            parent_index = n.parent_index

        return rx, ry

    @staticmethod
    def calc_heuristic(n1, n2):
        """计算启发函数

        Args:
            n1 (_type_): _description_
            n2 (_type_): _description_

        Returns:
            _type_: _description_
        """
        w = 1.0  # weight of heuristic
        d = w * math.hypot(n1.x - n2.x, n1.y - n2.y)
        return d

    def calc_grid_position(self, index, min_position):
        """
        calc grid position

        :param index:
        :param min_position:
        :return:
        """
        pos = index * self.resolution + min_position
        return pos

    def calc_xy_index(self, position, min_pos):
        return round((position - min_pos) / self.resolution)

    def calc_grid_index(self, node):
        return (node.y - self.min_y) * self.x_width + (node.x - self.min_x)

    def verify_node(self, node):
        px = self.calc_grid_position(node.x, self.min_x)
        py = self.calc_grid_position(node.y, self.min_y)

        if px < self.min_x:
            return False
        elif py < self.min_y:
            return False
        elif px >= self.max_x:
            return False
        elif py >= self.max_y:
            return False

        # collision check
        if self.obstacle_map[node.x][node.y]:
            return False

        return True

    def calc_obstacle_map(self, ox, oy):

        self.min_x = round(min(ox))
        self.min_y = round(min(oy))
        self.max_x = round(max(ox))
        self.max_y = round(max(oy))
        print("min_x:", self.min_x)
        print("min_y:", self.min_y)
        print("max_x:", self.max_x)
        print("max_y:", self.max_y)

        self.x_width = round((self.max_x - self.min_x) / self.resolution)
        self.y_width = round((self.max_y - self.min_y) / self.resolution)
        print("x_width:", self.x_width)
        print("y_width:", self.y_width)

        # obstacle map generation
        self.obstacle_map = [[False for _ in range(self.y_width)]
                             for _ in range(self.x_width)]
        for ix in range(self.x_width):
            x = self.calc_grid_position(ix, self.min_x)
            for iy in range(self.y_width):
                y = self.calc_grid_position(iy, self.min_y)
                for iox, ioy in zip(ox, oy):
                    d = math.hypot(iox - x, ioy - y)
                    if d <= self.rr:
                        self.obstacle_map[ix][iy] = True
                        break

    @staticmethod
    def get_motion_model():
        # dx, dy, cost
        motion = [[1, 0, 1],
                  [0, 1, 1],
                  [-1, 0, 1],
                  [0, -1, 1],
                  [-1, -1, math.sqrt(2)],
                  [-1, 1, math.sqrt(2)],
                  [1, -1, math.sqrt(2)],
                  [1, 1, math.sqrt(2)]]

        return motion


def main():
    print(__file__ + " start!!")

    # start and goal position
    sx = 10.0  # [m]
    sy = 10.0  # [m]
    gx = 50.0  # [m]
    gy = 50.0  # [m]
    grid_size = 2.0  # [m]
    robot_radius = 1.0  # [m]

    # set obstacle positions
    ox, oy = [], []
    for i in range(-10, 60):
        ox.append(i)
        oy.append(-10.0)
    for i in range(-10, 60):
        ox.append(60.0)
        oy.append(i)
    for i in range(-10, 61):
        ox.append(i)
        oy.append(60.0)
    for i in range(-10, 61):
        ox.append(-10.0)
        oy.append(i)
    for i in range(-10, 40):
        ox.append(20.0)
        oy.append(i)
    for i in range(0, 40):
        ox.append(40.0)
        oy.append(60.0 - i)

    if show_animation:  # pragma: no cover
        plt.plot(ox, oy, ".k")
        plt.plot(sx, sy, "og")
        plt.plot(gx, gy, "xb")
        plt.grid(True)
        plt.axis("equal")

    a_star = AStarPlanner(ox, oy, grid_size, robot_radius)
    rx, ry = a_star.planning(sx, sy, gx, gy)

    if show_animation:  # pragma: no cover
        plt.plot(rx, ry, "-r")
        plt.pause(0.001)
        plt.show()


if __name__ == '__main__':
    main()
