UE4尝试用C++修改已有StaticMesh的顶点数据

目标

之前的博客《UE4尝试用C++生成一个最简单的StaticMesh》是创建一个新的StaticMesh，本篇则是对一个已有的StaticMesh的顶点数据进行修改。思路上是获取StaticMesh的RawMesh，然后对其进行操作。

本篇内容具体包括：

• 创建一个插件，其中包含能修改StaticMesh的顶点数据的功能。
• 总结出通用的框架代码。

实验插件

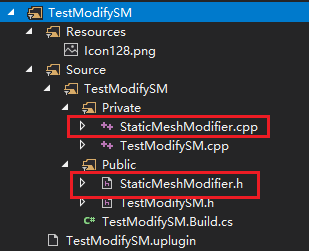

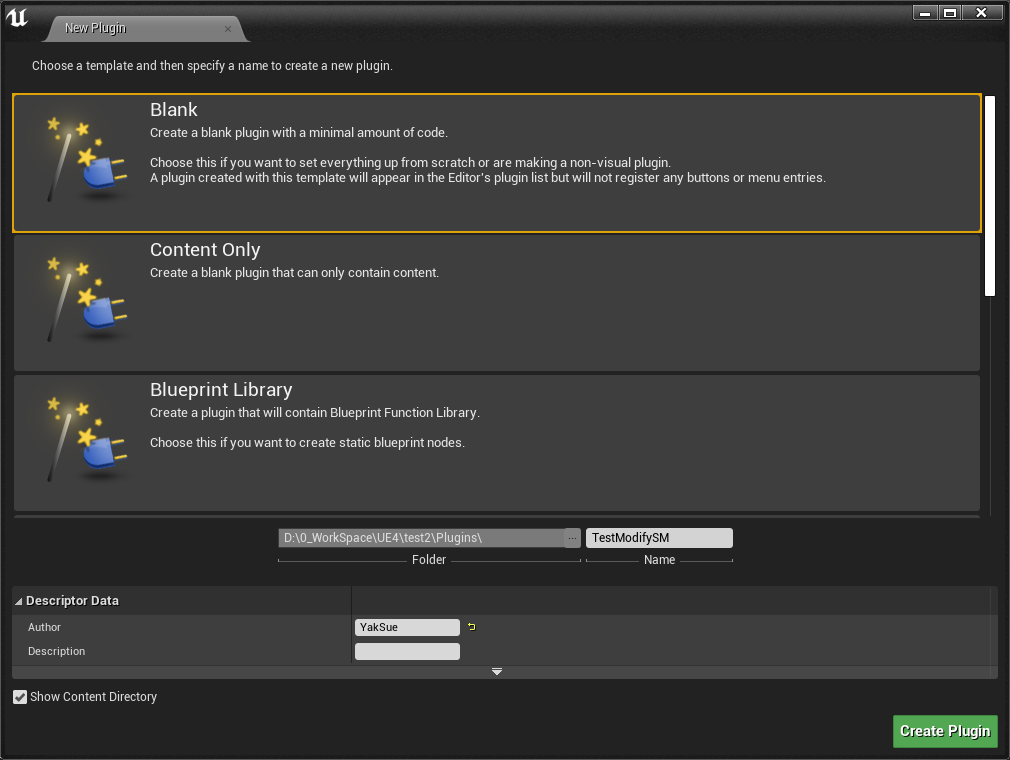

以Blank为模板创建插件

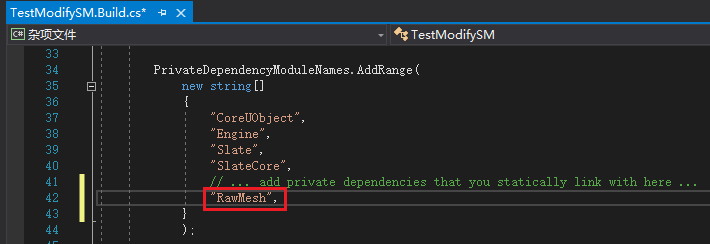

在插件模块的.Build.cs文件中添加RawMesh到PrivateDependencyModuleNames列表中

接下来，我选择定义一个Actor来实现功能。因为Actor可以很方便被创建，且其UPROPERTY可以在Detail面板中有对应界面，这样我能更方便指定StaticMesh并提供按钮界面。

StaticMeshModifier.h：

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"

#include"StaticMeshModifier.generated.h"

UCLASS()
class AStaticMeshModifier : public AActor
{


	GENERATED_UCLASS_BODY()

public:
	UPROPERTY(Category = "StaticMeshModifier", EditAnywhere)
		UStaticMesh* StaticMesh;

	UFUNCTION(Category = "StaticMeshModifier", CallInEditor)
		void Process();
};

StaticMeshModifier.cpp：
当前所做的操作只是简单地将模型的最低点对齐到水平位置

#include "StaticMeshModifier.h"

#include "Engine/StaticMesh.h"
#include "RawMesh.h"

AStaticMeshModifier::AStaticMeshModifier(const FObjectInitializer& ObjectInitializer) : Super(ObjectInitializer)
{


}


void AStaticMeshModifier::Process()
{


	//表明将要更改StaticMesh
	StaticMesh->PreEditChange(nullptr);

	//遍历所有LOD
	for (int LOD = 0; LOD < StaticMesh->SourceModels.Num(); LOD++)
	{


		//获得此LOD的SourceModel
		FStaticMeshSourceModel& SourceModel = StaticMesh->SourceModels[LOD];

		//获得RawMesh
		FRawMesh RawMesh;
		SourceModel.RawMeshBulkData->LoadRawMesh(RawMesh);

		//处理顶点数据，这里就是将模型的最低点对齐到水平位置
		{


			//最低点
			float MinZ = RawMesh.VertexPositions[0].Z;
			//找到最低点：
			for (int VertexId = 1; VertexId < RawMesh.VertexPositions.Num(); VertexId++)
			{


				if (RawMesh.VertexPositions[VertexId].Z < MinZ)
					MinZ = RawMesh.VertexPositions[VertexId].Z;
			}
			//对所有顶点进行偏移：
			for (int VertexId = 0; VertexId < RawMesh.VertexPositions.Num(); VertexId++)
				RawMesh.VertexPositions[VertexId].Z -= MinZ;
		}

		//保存RawMesh
		SourceModel.SaveRawMesh(RawMesh);
	}

	TArray< FText > BuildErrors;
	StaticMesh->Build(true, &BuildErrors);

	//表明修改结束StaticMesh
	StaticMesh->PostEditChange();
}

---

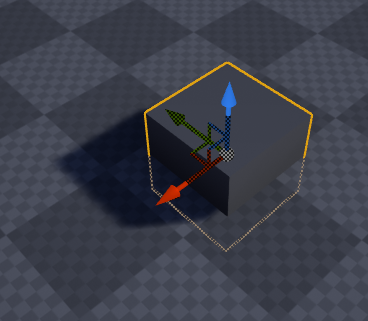

修改前：

使用时：

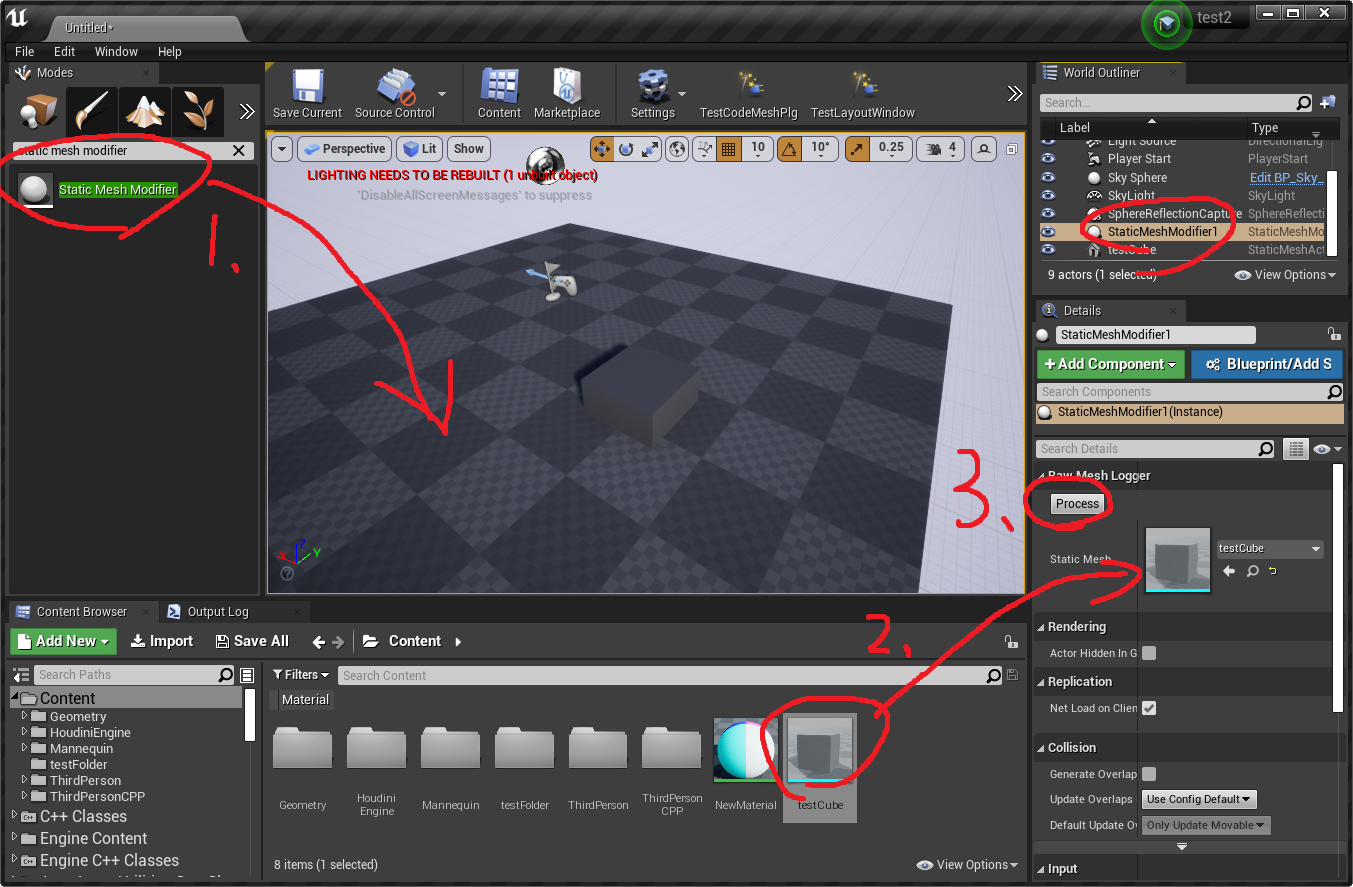

1. 将StaticMeshModifier这个Actor拖到场景中
2. 将待处理模型放到StaticMeshModifier细节面板中
3. 点击Process按钮

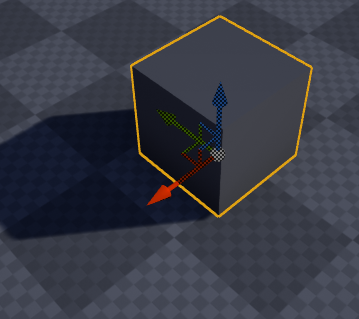

修改后：

总结

代码框架：

//表明将要更改StaticMesh
StaticMesh->PreEditChange(nullptr);

//遍历所有LOD
for (int LOD = 0; LOD < StaticMesh->SourceModels.Num(); LOD++)
{


	//获得此LOD的SourceModel
	FStaticMeshSourceModel& SourceModel = StaticMesh->SourceModels[LOD];

	//获得RawMesh
	FRawMesh RawMesh;
	SourceModel.RawMeshBulkData->LoadRawMesh(RawMesh);

	//处理顶点数据
	{


		//在这里写修改的逻辑
	}

	//保存RawMesh
	SourceModel.SaveRawMesh(RawMesh);
}

TArray< FText > BuildErrors;
StaticMesh->Build(true, &BuildErrors);

//表明修改结束StaticMesh
StaticMesh->PostEditChange();

另外记得要在.Build.cs文件中将RawMesh到PrivateDependencyModuleNames中。

对于FRawMesh的数据结构，可以参考《UE4实验观察FRawMesh的数据结构》

问题记录

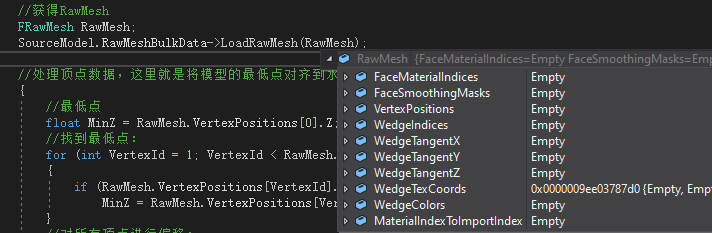

我这里有时候会发现FRawMesh的数据是空的：

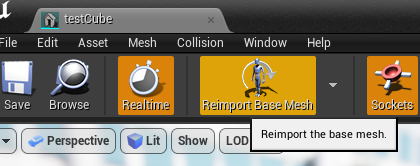

不过如果重新导入，则就能得到

关于“RawMesh数据是否能保证得到”的问题，待深入研究。
