【OpenCV C++】 形态学图像处理（一）：膨胀与腐蚀——详细讲解
本系列文章由@浅墨_毛星云 出品，转载请注明出处。
文章链接： http://blog.csdn.net/poem_qianmo/article/details/23710721
写作当前博文时配套使用的OpenCV版本： 4.20
本篇文章中，我们一起探究了图像处理中，最基本的形态学运算——膨胀与腐蚀。浅墨在文章开头友情提醒，用人物照片做腐蚀和膨胀的素材图片得到的效果会比较惊悚，毁三观的，不建议尝试。。。。。。。。。。
OK，开始吧，依然是先放一张截图：
一、理论与概念讲解——从现象到本质
1.1 形态学概述
形态学（morphology）一词通常表示生物学的一个分支，该分支主要研究动植物的形态和结构。而我们图像处理中指的形态学，往往表示的是数学形态学。下面一起来了解数学形态学的概念。
数学形态学（Mathematical morphology） 是一门建立在格论和拓扑学基础之上的图像分析学科，是数学形态学图像处理的基本理论。其基本的运算包括：二值腐蚀和膨胀、二值开闭运算、骨架抽取、极限腐蚀、击中击不中变换、形态学梯度、Top-hat变换、颗粒分析、流域变换、灰值腐蚀和膨胀、灰值开闭运算、灰值形态学梯度等。
简单来讲，形态学操作就是基于形状的一系列图像处理操作。OpenCV为进行图像的形态学变换提供了快捷、方便的函数。最基本的形态学操作有二种，他们是：膨胀与腐蚀(Dilation与Erosion)。
膨胀与腐蚀能实现多种多样的功能，主要如下：
消除噪声
分割(isolate)出独立的图像元素，在图像中连接(join)相邻的元素。
寻找图像中的明显的极大值区域或极小值区域
求出图像的梯度
我们在这里给出下文会用到的，用于对比膨胀与腐蚀运算的“浅墨”字样毛笔字原图：
在进行腐蚀和膨胀的讲解之前，首先需要注意，腐蚀和膨胀是对白色部分（高亮部分）而言的，不是黑色部分。膨胀就是图像中的高亮部分进行膨胀，“领域扩张”，效果图拥有比原图更大的高亮区域。腐蚀就是原图中的高亮部分被腐蚀，“领域被蚕食”，效果图拥有比原图更小的高亮区域。
1.2 膨胀
其实，膨胀就是求局部最大值的操作。
按数学方面来说，膨胀或者腐蚀操作就是将图像（或图像的一部分区域，我们称之为A）与核（我们称之为B）进行卷积。
核可以是任何的形状和大小，它拥有一个单独定义出来的参考点，我们称其为锚点（anchorpoint）。多数情况下，核是一个小的中间带有参考点和实心正方形或者圆盘，其实，我们可以把核视为模板或者掩码。

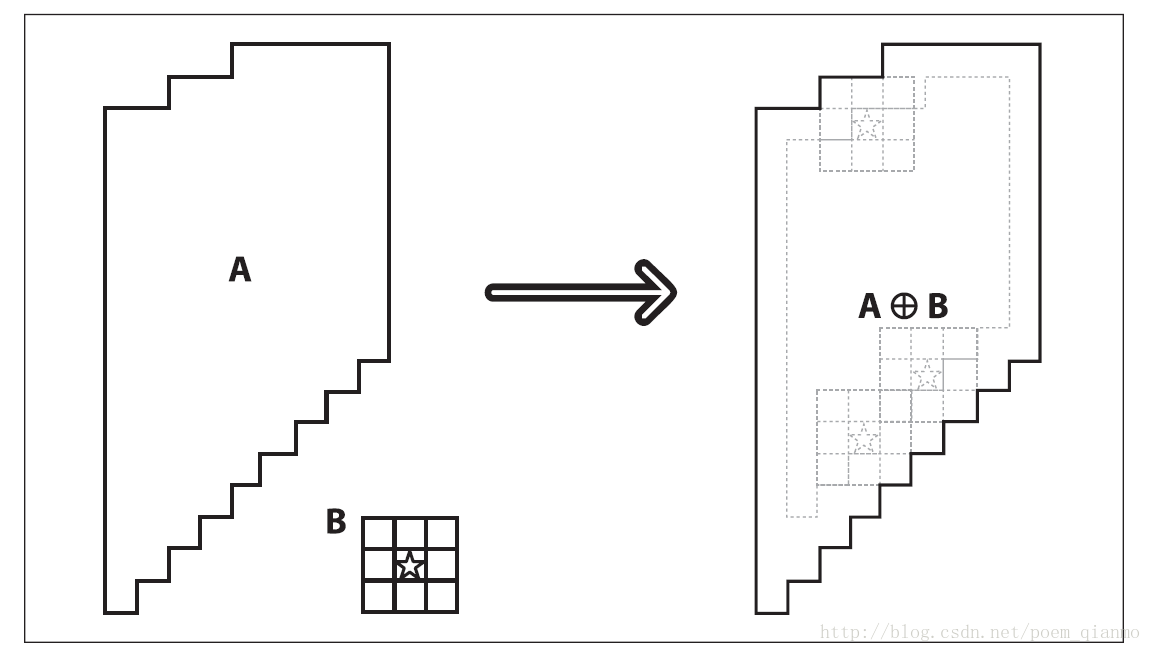

而膨胀就是求局部最大值的操作，核B与图形卷积，即计算核B覆盖的区域的像素点的最大值，并把这个最大值赋值给参考点指定的像素。这样就会使图像中的高亮区域逐渐增长。如下图所示，这就是膨胀操作的初衷。
膨胀的数学表达式：
膨胀效果图（毛笔字）：
照片膨胀效果图：
1.3 腐蚀
再来看一下腐蚀，大家应该知道，膨胀和腐蚀是一对好基友，是相反的一对操作，所以腐蚀就是求局部最小值的操作。
我们一般都会把腐蚀和膨胀对应起来理解和学习。下文就可以看到，两者的函数原型也是基本上一样的。
原理图：
腐蚀的数学表达式：
腐蚀效果图（毛笔字）：
照片腐蚀效果图：
二、深入——OpenCV源码分析溯源
直接上源码吧，在…\opencv\sources\modules\imgproc\src\ morph.cpp路径中 的第1353行开始就为erode（腐蚀）函数的源码，1361行为dilate（膨胀）函数的源码。
//-----------------------------------【erode（）函数中文注释版源代码】----------------------------
// 说明：以下代码为来自于计算机开源视觉库OpenCV的官方源代码
// OpenCV源代码版本：2.4.8
// 源码路径：…\opencv\sources\modules\imgproc\src\ morph.cpp
// 源文件中如下代码的起始行数：1353行
// 中文注释by浅墨
//--------------------------------------------------------------------------------------------------------
void cv::erode( InputArray src, OutputArraydst, InputArray kernel,
Point anchor, int iterations,
int borderType, constScalar& borderValue )
{
//调用morphOp函数，并设定标识符为MORPH_ERODE
morphOp( MORPH_ERODE, src, dst, kernel, anchor, iterations, borderType,borderValue );
}
//-----------------------------------【dilate（）函数中文注释版源代码】----------------------------
// 说明：以下代码为来自于计算机开源视觉库OpenCV的官方源代码
// OpenCV源代码版本：2.4.8
// 源码路径：…\opencv\sources\modules\imgproc\src\ morph.cpp
// 源文件中如下代码的起始行数：1361行
// 中文注释by浅墨
//--------------------------------------------------------------------------------------------------------
void cv::dilate( InputArray src,OutputArray dst, InputArray kernel,
Point anchor, int iterations,
int borderType, constScalar& borderValue )
{
//调用morphOp函数，并设定标识符为MORPH_DILATE
morphOp( MORPH_DILATE, src, dst, kernel, anchor, iterations, borderType,borderValue );
}
可以发现erode和dilate这两个函数内部就是调用了一下morphOp，只是他们调用morphOp时，第一个参数标识符不同，一个为MORPH_ERODE（腐蚀），一个为MORPH_DILATE（膨胀）。
morphOp函数的源码在…\opencv\sources\modules\imgproc\src\morph.cpp中的第1286行，有兴趣的朋友们可以研究研究，这里就不费时费力花篇幅展开分析了。
三、浅出——API函数快速上手
3.1 形态学膨胀——dilate函数
erode函数，使用像素邻域内的局部极大运算符来膨胀一张图片，从src输入，由dst输出。支持就地（in-place）操作。
函数原型：
C++: void dilate(
InputArray src,
OutputArray dst,
InputArray kernel,
Point anchor=Point(-1,-1),
int iterations=1,
int borderType=BORDER_CONSTANT,
const Scalar& borderValue=morphologyDefaultBorderValue()
);
参数详解：
第一个参数，InputArray类型的src，输入图像，即源图像，填Mat类的对象即可。图像通道的数量可以是任意的，但图像深度应为CV_8U，CV_16U，CV_16S，CV_32F或 CV_64F其中之一。
第二个参数，OutputArray类型的dst，即目标图像，需要和源图片有一样的尺寸和类型。
第三个参数，InputArray类型的kernel，膨胀操作的核。若为NULL时，表示的是使用参考点位于中心3x3的核。
我们一般使用函数 getStructuringElement配合这个参数的使用。getStructuringElement函数会返回指定形状和尺寸的结构元素（内核矩阵）。
其中，getStructuringElement函数的第一个参数表示内核的形状，我们可以选择如下三种形状之一:
矩形: MORPH_RECT
交叉形: MORPH_CROSS
椭圆形: MORPH_ELLIPSE
而getStructuringElement函数的第二和第三个参数分别是内核的尺寸以及锚点的位置。
我们一般在调用erode以及dilate函数之前，先定义一个Mat类型的变量来获得getStructuringElement函数的返回值。对于锚点的位置，有默认值Point(-1,-1)，表示锚点位于中心。且需要注意，十字形的element形状唯一依赖于锚点的位置。而在其他情况下，锚点只是影响了形态学运算结果的偏移。
getStructuringElement函数相关的调用示例代码如下：
int g_nStructElementSize = 3; //结构元素(内核矩阵)的尺寸
//获取自定义核
Mat element = getStructuringElement(MORPH_RECT,
Size(2*g_nStructElementSize+1,2*g_nStructElementSize+1),
Point( g_nStructElementSize, g_nStructElementSize ));
调用这样之后，我们便可以在接下来调用erode或dilate函数时，第三个参数填保存了getStructuringElement返回值的Mat类型变量。对应于我们上面的示例，就是填element变量。
第四个参数，Point类型的anchor，锚的位置，其有默认值（-1，-1），表示锚位于中心。
第五个参数，int类型的iterations，迭代使用erode（）函数的次数，默认值为1。
第六个参数，int类型的borderType，用于推断图像外部像素的某种边界模式。注意它有默认值BORDER_DEFAULT。
第七个参数，const Scalar&类型的borderValue，当边界为常数时的边界值，有默认值morphologyDefaultBorderValue()，一般我们不用去管他。需要用到它时，可以看官方文档中的createMorphologyFilter()函数得到更详细的解释。
使用erode函数，一般我们只需要填前面的三个参数，后面的四个参数都有默认值。而且往往结合getStructuringElement一起使用。
调用范例：
//载入原图
Mat image = imread("1.jpg");
//获取自定义核
Mat element = getStructuringElement(MORPH_RECT, Size(15, 15));
Mat out;
//进行膨胀操作
dilate(image, out, element);
用上面核心代码架起来的完整程序代码：
//-----------------------------------【头文件包含部分】---------------------------------------
// 描述：包含程序所依赖的头文件
//----------------------------------------------------------------------------------------------
#include <opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
#include <iostream>
//-----------------------------------【命名空间声明部分】---------------------------------------
// 描述：包含程序所使用的命名空间
//-----------------------------------------------------------------------------------------------
using namespace std;
using namespace cv;
//-----------------------------------【main( )函数】--------------------------------------------
// 描述：控制台应用程序的入口函数，我们的程序从这里开始
//-----------------------------------------------------------------------------------------------
int main( )
{
//载入原图
Mat image = imread("1.jpg");
//创建窗口
namedWindow("【原图】膨胀操作");
namedWindow("【效果图】膨胀操作");
//显示原图
imshow("【原图】膨胀操作", image);
//获取自定义核
Mat element = getStructuringElement(MORPH_RECT, Size(15, 15));
Mat out;
//进行膨胀操作
dilate(image,out, element);
//显示效果图
imshow("【效果图】膨胀操作", out);
waitKey(0);
return 0;
}

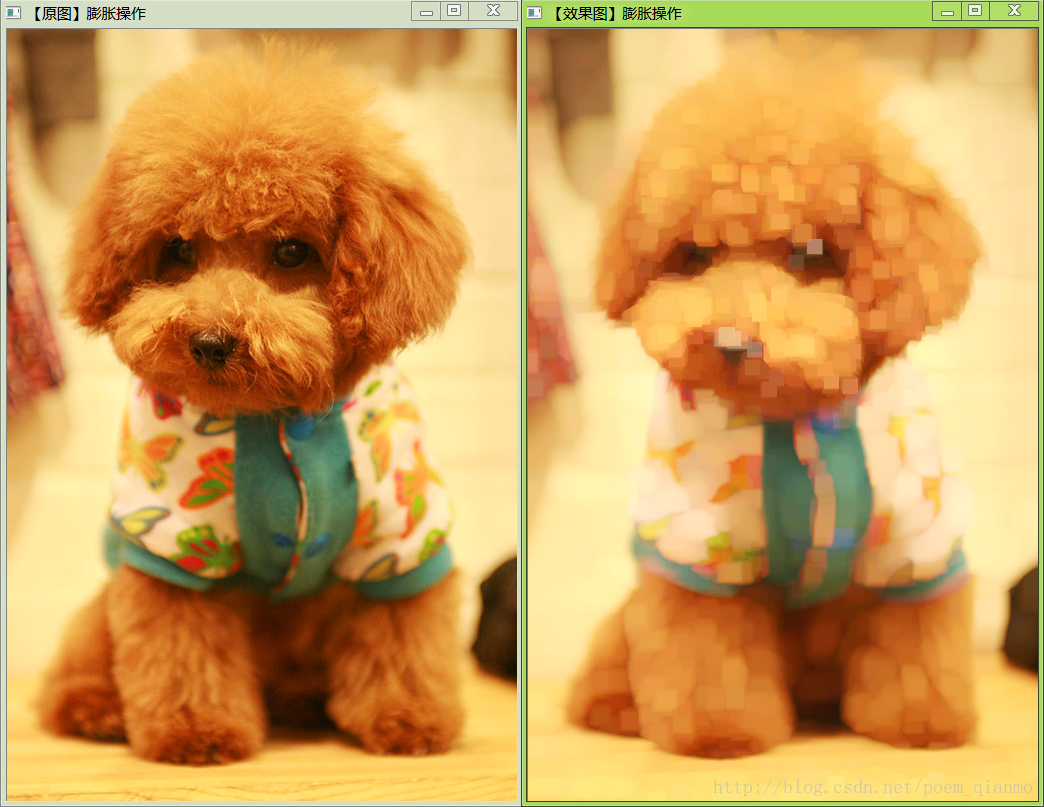

运行截图：
3.2 形态学腐蚀——erode函数
erode函数，使用像素邻域内的局部极小运算符来腐蚀一张图片，从src输入，由dst输出。支持就地（in-place）操作。
看一下函数原型：
C++: void erode(
InputArray src,
OutputArray dst,
InputArray kernel,
Point anchor=Point(-1,-1),
int iterations=1,
int borderType=BORDER_CONSTANT,
const Scalar& borderValue=morphologyDefaultBorderValue()
);
参数详解：
第一个参数，InputArray类型的src，输入图像，即源图像，填Mat类的对象即可。图像通道的数量可以是任意的，但图像深度应为CV_8U，CV_16U，CV_16S，CV_32F或 CV_64F其中之一。
第二个参数，OutputArray类型的dst，即目标图像，需要和源图片有一样的尺寸和类型。
**第三个参数，InputArray类型的kernel，**腐蚀操作的内核。若为NULL时，表示的是使用参考点位于中心3x3的核。我们一般使用函数 getStructuringElement配合这个参数的使用。getStructuringElement函数会返回指定形状和尺寸的结构元素（内核矩阵）。（具体看上文中浅出部分dilate函数的第三个参数讲解部分）
第四个参数，Point类型的anchor，锚的位置，其有默认值（-1，-1），表示锚位于单位（element）的中心，我们一般不用管它。
第五个参数，int类型的iterations，迭代使用erode（）函数的次数，默认值为1。
第六个参数，int类型的borderType，用于推断图像外部像素的某种边界模式。注意它有默认值BORDER_DEFAULT。
第七个参数，const Scalar&类型的borderValue，当边界为常数时的边界值，有默认值morphologyDefaultBorderValue()，一般我们不用去管他。需要用到它时，可以看官方文档中的createMorphologyFilter()函数得到更详细的解释。
同样的，使用erode函数，一般我们只需要填前面的三个参数，后面的四个参数都有默认值。而且往往结合getStructuringElement一起使用。
调用范例：
//载入原图
Mat image = imread("1.jpg");
//获取自定义核
Mat element = getStructuringElement(MORPH_RECT, Size(15, 15));
Mat out;
//进行腐蚀操作
erode(image,out, element);
用上面核心代码架起来的完整程序代码：
//-----------------------------------【头文件包含部分】---------------------------------------
// 描述：包含程序所依赖的头文件
//----------------------------------------------------------------------------------------------
#include <opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
#include <iostream>
//-----------------------------------【命名空间声明部分】---------------------------------------
// 描述：包含程序所使用的命名空间
//-----------------------------------------------------------------------------------------------
using namespace std;
using namespace cv;
//-----------------------------------【main( )函数】--------------------------------------------
// 描述：控制台应用程序的入口函数，我们的程序从这里开始
//-----------------------------------------------------------------------------------------------
int main( )
{
//载入原图
Mat image = imread("1.jpg");
//创建窗口
namedWindow("【原图】腐蚀操作");
namedWindow("【效果图】腐蚀操作");
//显示原图
imshow("【原图】腐蚀操作", image);
//获取自定义核
Mat element = getStructuringElement(MORPH_RECT, Size(15, 15));
Mat out;
//进行腐蚀操作
erode(image,out, element);
//显示效果图
imshow("【效果图】腐蚀操作", out);
waitKey(0);
return 0;
}

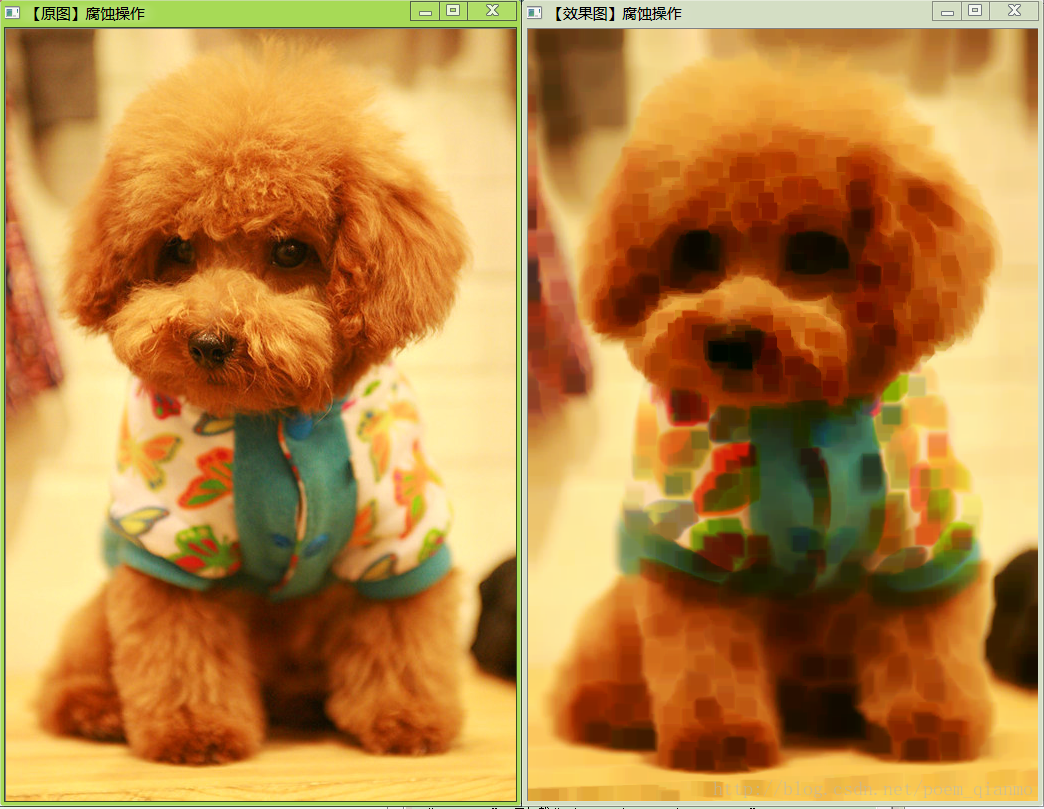

运行结果：
