【OpenCV C++】图像膨胀与腐蚀——综合示例

膨胀与腐蚀——详细讲解

教程链接：https://blog.csdn.net/m0_51233386/article/details/115271222

这个示例程序中的效果图窗口有两个滚动条

第一个滚动条“腐蚀/膨胀”用于在腐蚀/膨胀之间进行切换；

第二个滚动条”内核尺寸”用于调节形态学操作时的内核尺寸，以得到效果不同的图像。

程序说明

// 程序描述：图像膨胀与腐蚀——综合示例
// 参 考：毛星云《OpenCV3编程入门》
// 操作系统： Windows 10 64bit
// 开发语言： C++
// IDE 版 本：Visual Studio 2019
// OpenCV版本：4.20

代码

//---------------------------------【头文件、命名空间包含部分】-----------------------------
//		描述：包含程序所使用的头文件和命名空间
//------------------------------------------------------------------------------------------------
#include <opencv2/opencv.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <iostream>
using namespace std;
using namespace cv;


//-----------------------------------【全局变量声明部分】--------------------------------------
//		描述：全局变量声明
//-----------------------------------------------------------------------------------------------
Mat g_srcImage, g_dstImage;//原始图和效果图
int g_nTrackbarNumer = 0;//0表示腐蚀erode, 1表示膨胀dilate
int g_nStructElementSize = 3; //结构元素(内核矩阵)的尺寸


//-----------------------------------【全局函数声明部分】--------------------------------------
//		描述：全局函数声明
//-----------------------------------------------------------------------------------------------
void Process();//膨胀和腐蚀的处理函数
void on_TrackbarNumChange(int, void*);//回调函数
void on_ElementSizeChange(int, void*);//回调函数

//-----------------------------------【main( )函数】--------------------------------------------
//		描述：控制台应用程序的入口函数，我们的程序从这里开始
//-----------------------------------------------------------------------------------------------
int main()
{
	//载入原图
	g_srcImage = imread("1.jpg");
	if (!g_srcImage.data) { printf("读取srcImage错误~！ \n"); return false; }

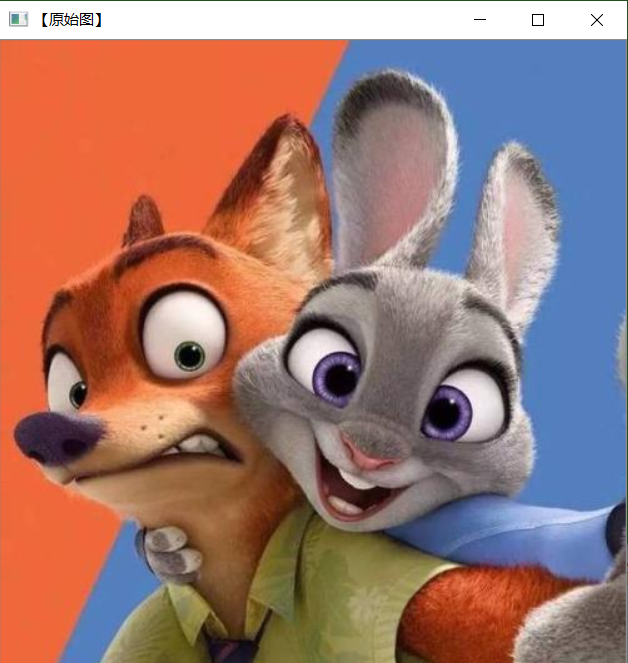

	//显示原始图
	namedWindow("【原始图】");
	imshow("【原始图】", g_srcImage);

	//进行初次腐蚀操作并显示效果图
	namedWindow("【效果图】");
	//获取自定义核
	Mat element = getStructuringElement(MORPH_RECT, Size(2 * g_nStructElementSize + 1, 2 * g_nStructElementSize + 1), Point(g_nStructElementSize, g_nStructElementSize));
	erode(g_srcImage, g_dstImage, element);
	imshow("【效果图】", g_dstImage);

	//创建轨迹条
	//g_nTrackbarNumer的值从0~1，0表示腐蚀erode, 1表示膨胀dilate，相当于腐蚀和膨胀的切换开关
	createTrackbar("腐蚀/膨胀", "【效果图】", &g_nTrackbarNumer, 1, on_TrackbarNumChange);
	createTrackbar("内核尺寸", "【效果图】", &g_nStructElementSize, 21, on_ElementSizeChange);

	//输出一些帮助信息
	cout << endl << "\t运行成功，请调整滚动条观察图像效果~\n\n"
		<< "\t按下“q”键时，程序退出。\n";

	//轮询获取按键信息，若下q键，程序退出
	while (char(waitKey(1)) != 'q') {}

	return 0;
}

//-----------------------------【Process( )函数】------------------------------------
//		描述：进行自定义的腐蚀和膨胀操作
//-----------------------------------------------------------------------------------------
void Process()
{
	//获取自定义核
	Mat element = getStructuringElement(MORPH_RECT, Size(2 * g_nStructElementSize + 1, 2 * g_nStructElementSize + 1), Point(g_nStructElementSize, g_nStructElementSize));

	//进行腐蚀或膨胀操作
	if (g_nTrackbarNumer == 0) {//0腐蚀erode
		erode(g_srcImage, g_dstImage, element);
	}
	else {//1膨胀dilate
		dilate(g_srcImage, g_dstImage, element);
	}

	//显示效果图
	imshow("【效果图】", g_dstImage);
}


//-----------------------------【on_TrackbarNumChange( )函数】------------------------------------
//		描述：腐蚀和膨胀之间切换开关的回调函数
//-----------------------------------------------------------------------------------------------------
void on_TrackbarNumChange(int, void*)
{
	//腐蚀和膨胀之间效果已经切换，回调函数体内需调用一次Process函数，使改变后的效果立即生效并显示出来
	Process();
}


//-----------------------------【on_ElementSizeChange( )函数】-------------------------------------
//		描述：腐蚀和膨胀操作内核改变时的回调函数
//-----------------------------------------------------------------------------------------------------
void on_ElementSizeChange(int, void*)
{
	//内核尺寸已改变，回调函数体内需调用一次Process函数，使改变后的效果立即生效并显示出来
	Process();
}

运行效果

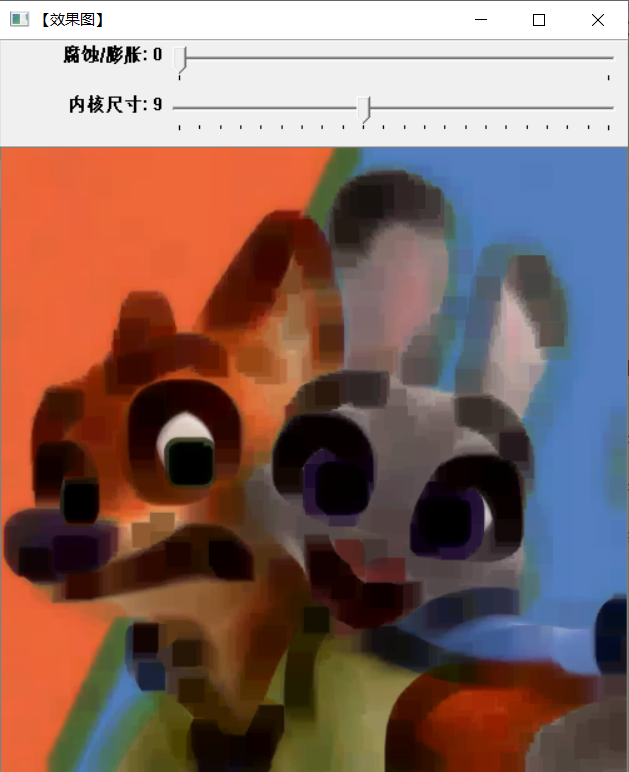

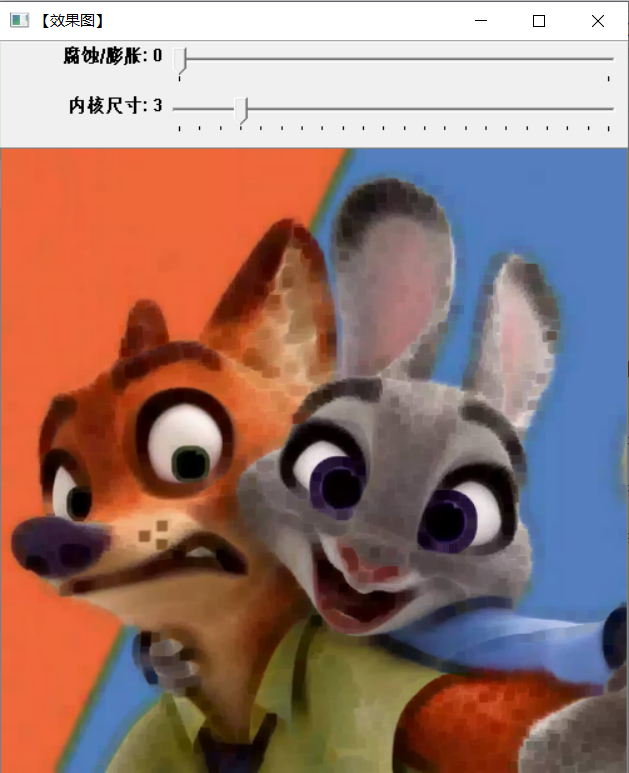

当前0表示腐蚀

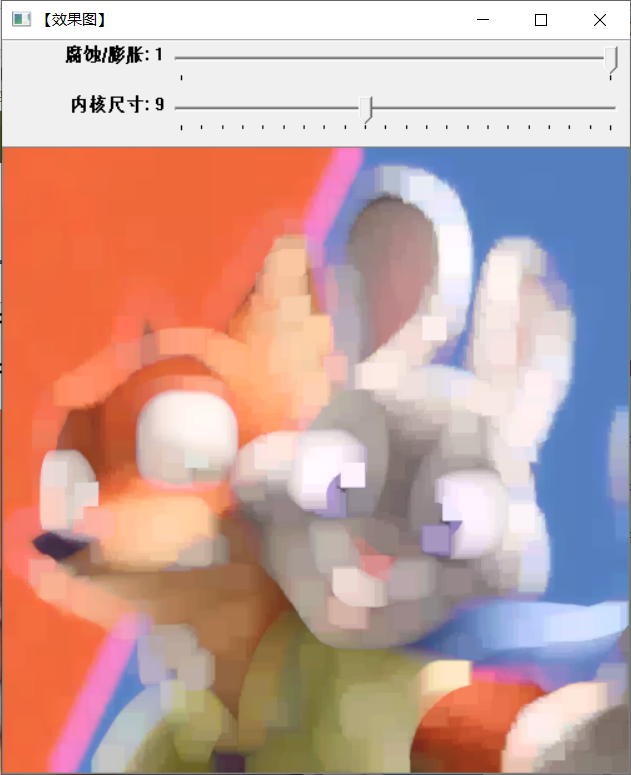

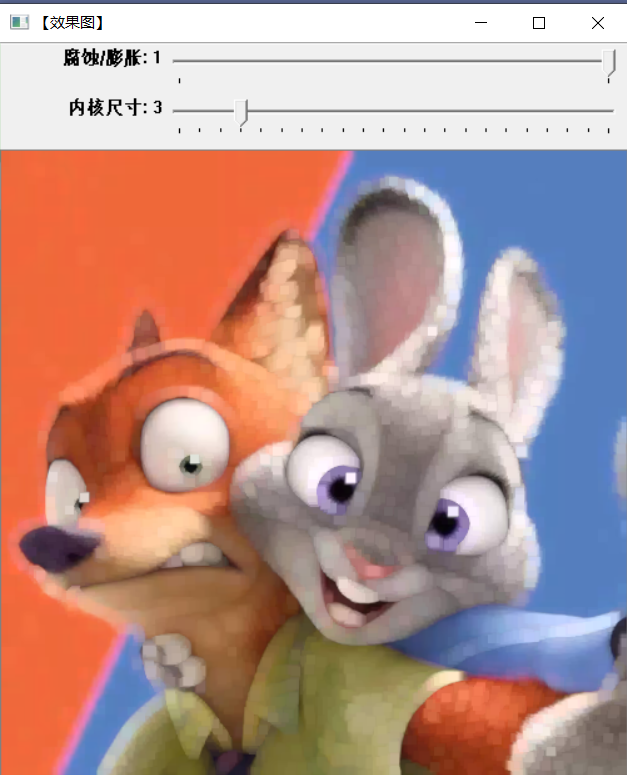

当前1表示膨胀
