被动红外(PIR)运动传感器使用
PIR运动传感器非常适合检测运动。 PIR代表“被动红外”。 基本上,PIR运动传感器测量其视场中物体的红外光。
因此,它可以根据环境中红外光的变化检测运动。 理想的是检测人员是否已移入或移出传感器范围。
在本实例中,将使用可检测运动的Arduino和PIR运动传感器创建一个简单的电路。 检测到运动时,LED指示灯将点亮。

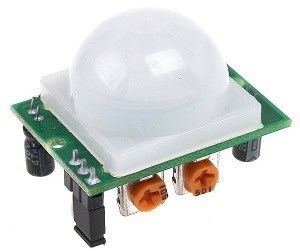

上图中的传感器具有两个内置电位器,用于调节延迟时间(左侧的电位器)和灵敏度(右侧的电位器)。
将PIR运动传感器连接到Arduino非常简单-传感器只有3个引脚。
- GND – 接地
- OUT – 信号输出,连接Arduino开发板的引脚
- 5V – 5V供电
1、硬件准备
- Arduino UNO 开发板一块
- 杜邦线若干、数据线一条
- 数据线一条
- PIR传感器一个
PIR传感器与Arduino硬件接线如下图:
