【蓝桥杯06】——串行通信

1. 基本概念
   (1) 串行通信是指数据一位接一位地顺序发送或接收。
   (2) 串行通信有SPI、IIC、UART等多种，最常见最通用的是指UART。
   (3) 串行通信的制式有：单工、半双工、全双工三种。
   (4) 波特率：每秒钟传输的位数，9600波特率就是指每秒钟传输9600位。
   (5)注意：在51单片机中需要使用定时器1来产生波特率，因此，如果使用串口通信，则定时器1就不能做其他用途，在初始化串行接口模块的时候，除了要配置SCON寄存器之外，还有根据波特率参数设置定时器1的技术初值。
2. 对于传统的51单片机，与串口相关的寄存器有：
   (1)TH1和TL1：设置波特率参数。
   (2)MOD：设置定时器1的工作模式。
   (3)SBUF：串行通信数据的发送和接收缓冲器。
   (4)SCON：串行接口控制寄存器。
   (5)STC15F2K602单片机，还需要对新增的辅助寄存器AUXR进行设置，否则是无法进行串口数据收发的，对于传统的89C52单片机，则不需要这个步骤。
3. 串口通信的编程思路
   在串口通信的程序设计中，主要有串口初始化和数据收发两个部分。
   在初始化函数中，基本步骤如下：
   (1)设置定时器1的工作模式，也就是对TMOD寄存器赋值。
   (2) 计算波特率参数，并赋值给TH1和TL1寄存器。
   (3) 打开定时器1。
   如果使用的是STC 12系统单片机，则要设置AUXR寄存器。
   (4) 设置SCON寄存器。
   (5) 使能串口中断ES。
   (6) 使能总中断EA。
   数据的发送通常采用查询方式，而数据的接收则采用中断方式。

利用单片机的串行接口与上位机建立传输信道进行数据的收发。

1. 采用8位的UART模式，即模式1，波特率为9600BPS。
2. 数据发送采用查询方式，数据接受采用中断方式。
3. 系统上电初始化之后，单片机向上机位发送两个字节：0x5a和0xa5，然后等待接收上位机的数据，每接收到一个字节后，在该字节的基础上加1。

#include <STC15F2K60S2.H>
void send(unsigned char d);
void ruart();
sbit beer=P0^6;

void main()
{


	  P2=0xA0;beer=0;P2 &= 0x1f;;//上电电位不稳，先关闭蜂鸣器
	  ruart();
    send(0x5a);
    send(0xa5);
	  while(1);
}

//串口初始化函数
void ruart()
{


	TMOD=0x20;        //定时器1工作模式为自动重装
    TH1=0xfd;         //设置波特率为9600
    TL1=0xfd;         //11.0592M或12M的12分频
    AUXR=0x00;        //bit7=1：定时器1不分频，0则12分频

    TR1=1;            //启动定时器1
    SCON = 0x50;      //串口参数为模式1和允许接收
    ES=1;             //使能串口中断
    EA=1;             //使能总中断
}

unsigned char dat;

//串口中断服务函数
void serviceuart() interrupt 4
{


	if(RI==1) //接收到一个完整的字节  如果RI==1就说明接收到一个完整的数据
	{


		RI=0; //人工清零  清除接收完成标志
		dat=SBUF; //接收到的数据放在 dat 里面
		send(dat+1);
  }
}

//发送单个字节函数
void send(unsigned char d)
{


	  SBUF = d;            //将数据放进SBUF缓冲器
    while(TI == 0);        //等待发送数据完成
    TI = 0;                //清除发送完成标志
}

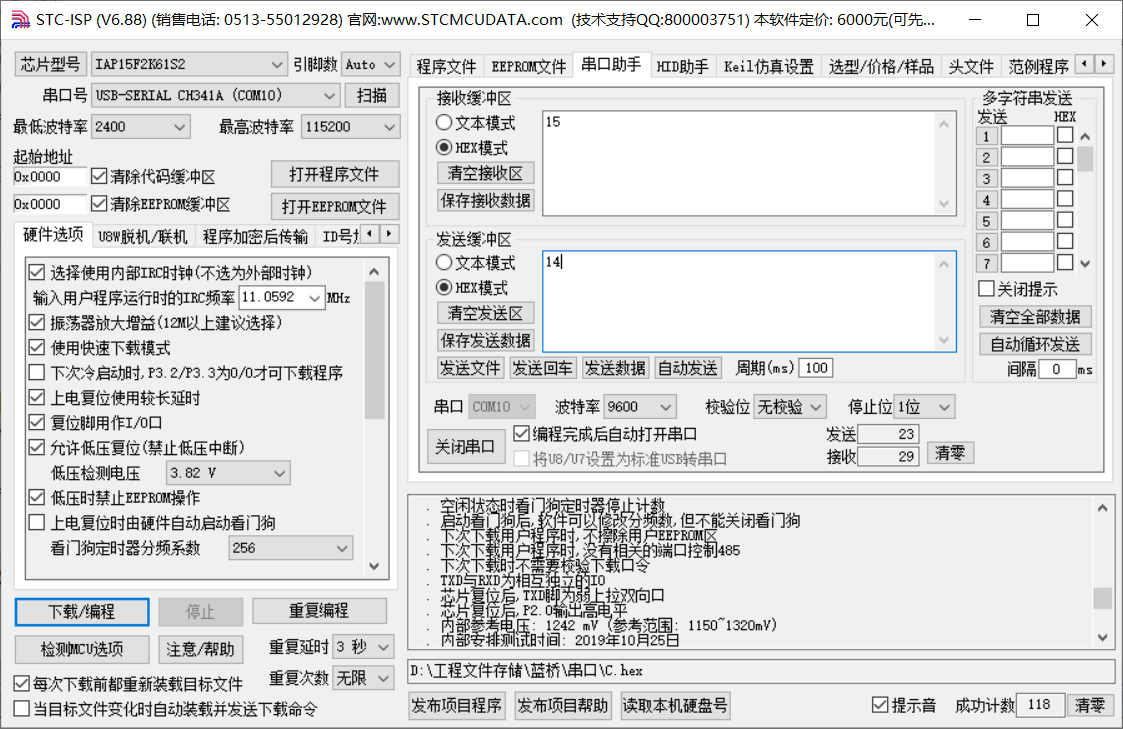

串口调试：

利用单片机的串行接口与上位机建立传输数据信道。

1. 采用8位的UART模式，即模式1，波特率为9600BPS。
2. 数据发送采用查询方式，数据接受采用中断方式。
3. 系统上电初始化之后，关闭蜂鸣器和继电器等无关设备，并向上位机发送字符串：“Welcome to XMF system！”，回车换行。
4. 上位机通过串口发送单字节命令可以控制下位机的8个LED灯开关。
5. 上位机通过串口发送单字节命令可以读取下位机运行信息。
6. 通信规约如下表：

#include <STC15F2K60S2.H>

void init();
void uart();
void selectHC(unsigned char n);
void sendByte(unsigned char dat);
void sendString(unsigned char *str);
void working();

void main()
{


	init();
	uart();
	sendString("Welcome to XMF system!\r\n");
	while(1)
	{


		working();
  }
}

void selectHC(unsigned char n)
{


	switch(n)
	{


		case 4:P2=(P2&0x1f)|0x80;break;  //LED灯
		case 5:P2=(P2&0x1f)|0xa0;break;  //蜂鸣器，继电器
		case 6:P2=(P2&0x1f)|0xc0;break;  //数码管位选
		case 7:P2=(P2&0x1f)|0xe0;break;  //数码管段选
		case 0:P2=(P2&0x1f)|0x00;break;
  }
}

//关闭蜂鸣器和继电器,LED灯都熄灭
void init()
{


	selectHC(5);P0=0x00;
	selectHC(4);P0=0xff;
}

//初始化
void uart()
{


	TMOD=0X20;  //定时器1工作模式为自动重装
	TH1=0XFD;   //设置波特率为9600,  11.0592M或12M的12分频
	TL1=0XFD;
	TR1=1;      //启动定时器1
	AUXR=0X00;  //bit7=1：定时器1不分频，0则12分频

  SCON = 0x50;      //串口参数为模式1和允许接收
  ES=1;             //使能串口中断
  EA=1;             //使能总中断

}

//串口中断  串口数据接收
unsigned char c=0x00;
void serviceuart() interrupt 4
{


	if(RI==1)  //接收到一个完整的字节  如果RI==1就说明接收到一个完整的数据
	{


		c=SBUF;  //接收到的数据放在 dat 里面
		RI=0;    //人工清零  清除接收完成标志
  }
}

void working()
{


	if(c!=0x00)
	{


		switch(c&0xf0)  //取出高四位，判断是a还是b，进行对L1-L4还是L5-L8进行判断
		{


			case 0xa0:    //输入的高4位是a，则对L1-L4进行操作
				P0=(P0|0x0f)&(~c|0xf0);
				c=0x00;
				break;
			case 0xb0:   //输入的高4位是b，则对L5-L8进行操作
				P0=(P0|0xf0)&((~c<<4)|0x0f);
				c=0x00;
				break;
			case 0xc0:   //输出c0，返回指定信息
				sendString("The System is Running...\r\n");
				c=0x00;
			  break;
	  }
	}
}

//发送单字节
void sendByte(unsigned char dat)
{


	SBUF=dat;     //将数据放进SBUF缓冲器
	while(TI==0); //等待发送数据完成
	TI=0;         //清除发送完成标志
}

//发送字符串
void sendString(unsigned char *str)
{


	while(*str!='\0')
	{


		sendByte(*str++);
  }
}
