手写RAM（单端口、伪双端口、真双端口）

以下内容摘自：《正点原子逻辑设计指南》

一、单端口RAM

单端口 RAM 指的是只有一个读写口，就是只有一组数据线和地址线，就是读和写都是通过这个口来访问 RAM，但是同一个时刻只能访问一个，要么是读，要么是写。

单端口 RAM 读写要控制的主要信号就是写使能、总使能、写数据、写地址和读数据。

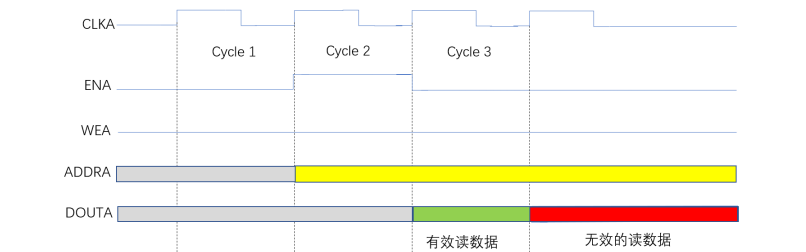

RAM 还有一个重要的特性是 RAM 读延迟，就是 RAM 发起读，然后读数据有效的周期数。这个延迟一般是 1，如果 RAM 输出再因为改善时序寄存一拍，那么 RAM 的读延迟就是 2。如下所示，在读使能为 1且地址有效的情况下（WEA 为 0，ENA 为 1），下一拍 DOUTA 即为读到的数据，一般来说，读使能和读地址不发生变化，DOUTA 不会发生变化。

另外 RAM 读数据我们建议只使用 RAM 读有效时的读数据，没有发起读的时候，读数据一般不建议使用，因此此时的读数据依赖于 RAM 模型的特性，有可能是不确定的值。

RAM 模型主要有一个二维的 RAM 存储，写入数据处理和读出数据处理，读出数据在读使能无效时，输出“X”态，那么为什么输出“X”态呢，输出“X”态是为了避免使用无效的读数据，防止逻辑使用错误。RAM 读无效时的数据我们不建议使用，我们一般只使用 RAM 读有效时的RAM 读数据。

module sp_ram (
    input clock , //ram clk
    input wen , //ram 写使能
    input en , //ram 总使能
    input [4:0] address , //ram 读写地址
    input [7:0] data , //ram 写数据

    output reg [7:0] q //ram 读数据
);

    //reg define

    reg [7:0] ram [15:0] ; //ram 数据

    //*****************************************************
    //**                main code
    //*****************************************************

    always @(posedge clock ) begin
        if(wen && en)
        ram[address] <= data;
    end

    always @(posedge clock ) begin
        if(( wen == 1'b0) && en)
            q <= ram[address];
        else
            q <= 8'hx ;
    end

endmodule

二、伪双端口RAM

伪双端口 RAM 指的是有两个读写端口，但是一个端口只能读，一个端口只能写，伪双端口 RAM 一般叫 TP RAM。一般 FIFO 内部例化的都是伪双端口 RAM。

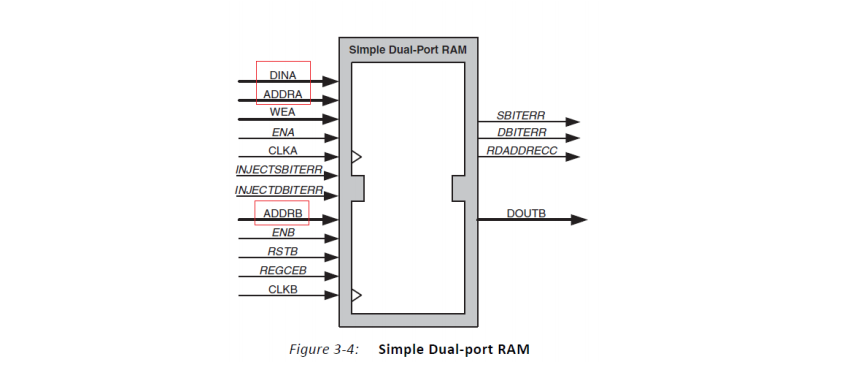

下面我们来看下伪双端口 RAM，伪双端口 RAM 指的是有两个读写口，就是有两组数据线和地址线，一组是写数据线，一组是读数据线，同一个时刻写和读可以同时访问。

伪双端口 RAM 读写要控制的主要的端口都是写使能、读使能、写数据、写地址、读地址和读数据。

TP RAM 还有一个重要的特性是 RAM 读延迟，就是 RAM 发起读，然后读数据有效的周期数。这个延迟一般是 1，如果 RAM 输出再因为改善时序寄存一拍，那么 RAM 的读延迟就是 2。如下所示，在读使能为 1 且地址有效的情况下（ENB 为 1），下一拍 DOUTB 即为读到的数据，一般来说，读使能和读地址不发生变化，DOUTB 不会发生变化。

RAM 模型主要有一个二维的 RAM 存储，写入数据处理和读出数据处理，读出数据在读使能无效时，输出“X”态，那么为什么输出“X”态呢，输出“X”态是为了避免使用无效的读数据，防止逻辑使用错误。RAM 读无效时的数据我们不建议使用，我们一般只使用 RAM 读有效时的 RAM 读数据。

module tp_ram (
    input clocka , //ram clk
    input clockb , //ram clk
    input wren , //ram 写使能
    input rden , //ram 读使能
    input [4:0] wr_address , //ram 写地址
    input [4:0] rd_address , //ram 写地址
    input [7:0] data , //ram 写数据

    output reg [7:0] q //ram 读数据
 );

 //reg define

 reg [7:0] ram [31:0] ; //ram 数据

 //*****************************************************
 //**               main code
 //*****************************************************

 always @(posedge clocka ) begin
    if(wren)
        ram[wr_address] <= data;
 end

 always @(posedge clockb ) begin
    if(rden)
        q <= ram[rd_address];
    else
        q <= 8'hx ;
 end

endmodule

三、真双端口RAM

真双端口 RAM 指的是有两个读写端口，每个端口都可以独立发起读或者写。下面我们来看下真双端口 RAM，真双端口 RAM 指的是有两个独立的读写口，就是有两组数据线和地址线，一组是读或者写数据线，另外一组也是读或者写数据线，同一个时刻两个端口可以同时访问，两个端口可以是读和读，也可以是写和读，还可以是写和写。

真双端口 RAM 读写要控制的端口是端口 A 和端口 B 的写使能、读使能、写数据、写地址、读地址和读数据。

module dp_ram (
    input clocka , //ram clk
    input clockb , //ram clk
    input wren_a , //ram 写使能
    input rden_a , //ram 读使能
    input wren_b , //ram 写使能
    input rden_b , //ram 读使能
    input [4:0] address_a , //ram 写地址
    input [4:0] address_b , //ram 写地址
    input [7:0] data_a , //ram 写数据
    input [7:0] data_b , //ram 写数据

    output reg [7:0] q_a , //ram 读数据
    output reg [7:0] q_b //ram 读数据
 );

 //reg define

 reg [7:0] ram [31:0] ; //ram 数据

 //*****************************************************
 //**                   main code
 //*****************************************************

 always @(posedge clocka ) begin
    if(wren_a)
        ram[address_a] <= data_a;
    if(wren_b)
        ram[address_b] <= data_b;
 end

 always @(posedge clocka ) begin
    if(rden_a)
        q_a <= ram[address_a];
    else
        q_a <= 8'hx ;
 end

 always @(posedge clockb ) begin
    if(rden_b)
        q_b <= ram[address_b];
    else
        q_b <= 8'hx ;
 end

 endmodule
