前言
既然您点进来了，想必对touchgfx或多或少都有一定的了解！在实际应用中可能会有将数据显示在LCD上面的需求，不单是显示这么简单，而是要求显示的更加直观、简洁明了；让大家一目了然数据的变化趋势，这时候数据表图必然是您的不二选择。数据表图可以将数据用折线图直观的显示出来，能够清晰明了的看出数据的变化趋势，例如温湿度曲线等；条形统计图可以帮您对比出两个不定因素（变量）之间的差距，很直观，很nice！当然还有饼状图啦！这位适用于显示比例份额的场景；今日不做介绍；有兴趣的可以去touchgfx官网look一下! 下面我们就进入正题啦!
一、Data_Graph是什么？
在我看来，data_graph是用来帮助开发者实现在LCD上更加直观的将数据的变化趋势、所占比例、各个因素之间对比的差距等需求；早在4.13版本的时候就有graph这个控件了，只是在设计器中并未出现，导致很多的小伙伴需要花费一定的时间开始自己造轮子哈!
二、使用步骤
1.touchgfx-designer

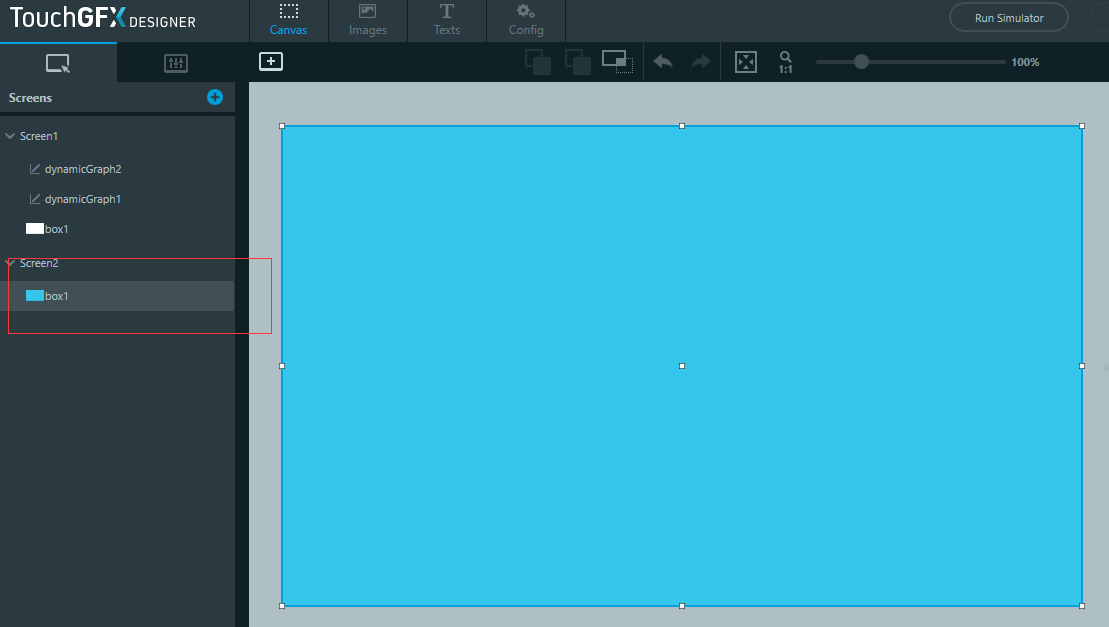

首先，为了美观的情况下咱们往screen中拖入一个box，（你也可以拖入一个带有边框的box，怎么开心怎么来!）
2.就是加入data_graph控件啦!

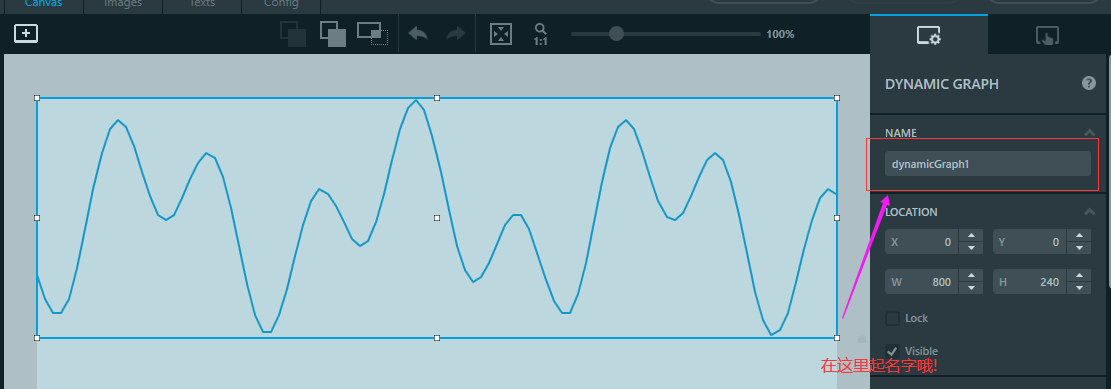

不要管他叫啥！你喜欢叫啥就叫啥，所以我叫他data_graph；你可以给这个控件起个名字，例如data_graph1之类的，具体你要怎么搞！随意。
3.加入网格效果：先选中这个data_graph这个控件,然后再到右侧的属性面板里面去配置；

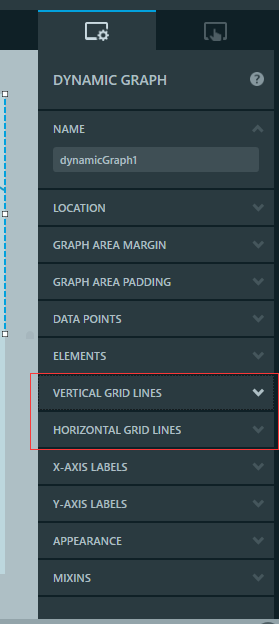

在右侧的属性面板里面找这个东东 VERTICAL GRID LINES 和 HORIZONTAL GRID LINES(就知道你找不到，算了还是上图吧!)
解释一下这两个东东啊!vertical（垂直）、horizontal(水平), 配置这两个地方就可以显示出网格了，当然你要只想要纵向的线线，那你就选垂直的；
好了，来看一下这两个怎么配置（其实讲一个另一个都一样）
| 参数名 | 功能解释 |
|---|---|
| color | 线的颜色 |
| interval | 每条线的间隔 |
| Line width | 线的宽度 |
| Alpha | 线的透明度 |

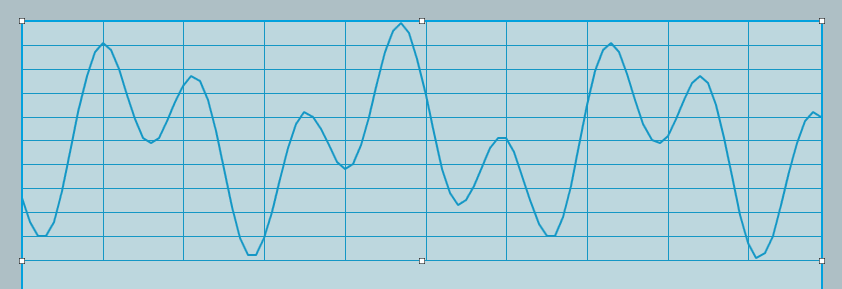

配置完网格的效果如下:
2.表图边距设定
首先说明哈！设定表图边距是为了美观(哈哈！其实是为了让你的坐标轴上面的标签能够有地方放哦！不然你设置的坐标轴标签可就藏起来了呀!)；现在你需要做的是:
先选中这个data_graph这个控件,然后再到右侧的属性面板里面去配置；去属性面板找这个东东:GRAPH AREA MARGIN，参数解释:
| 参数名 | 功能 |
|---|---|
| top | 离顶部多远 |
| left | 离左边多远 |
| right | 离右边多远 |
| bottom | 离底部多远 |

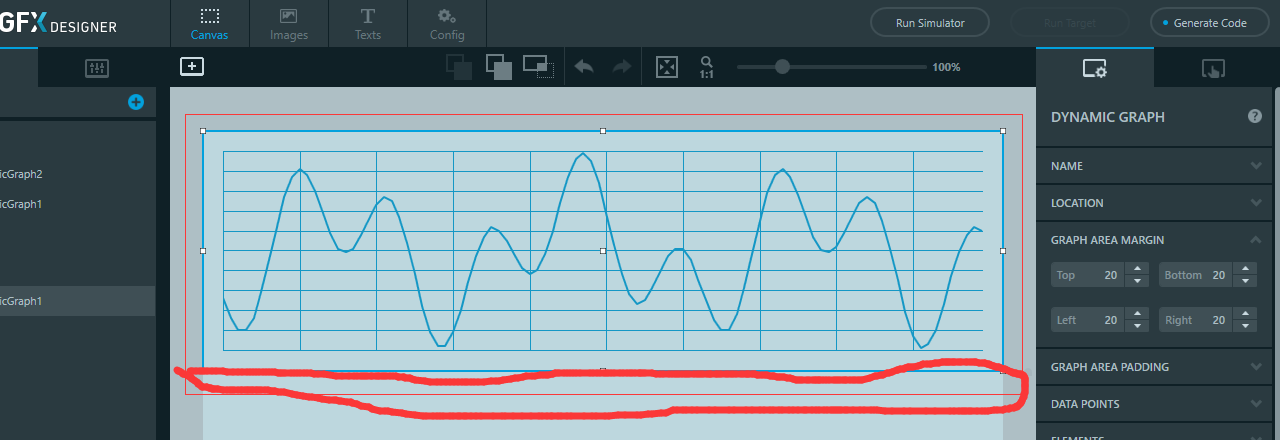

说一下哈！其实这个数据表格就是在graph（画布上画画）,现在我们的画布已经有了，上面的设置就是规定咱们的画画范围在哪片区域，你要是不设置表图边距，那么默认你画画的范围就是整个画布;具体效果长啥样呢？你看呗!
我觉得长得还行！你看，红色框框圈起来的就是咱们的画布，画布与数据网格中间的边距就是上面俺们操作的效果啦！至于这边距设定多少，自己慢慢调哈!
3.添加坐标轴标签
.加入坐标轴标签：先选中这个data_graph这个控件,然后再到右侧的属性面板里面去配置；
先找到这两个东东，一个叫X-AXIS LABELS,另一个叫Y-AXIS LABELS,（这回真的要自己去找了）参数解释：
| 参数名 | 功能 |
|---|---|
| Position | 位置:可选 { bottom（底部）, top（顶部）} |
| Text Color | 文本的颜色设定 |
| Text | 样式,例如：<>cm |
| Typrography | 字体样式 |
| Alignment | 对齐方式；可选{左对齐，居中；右对齐} |
| TextRotation | 文本的方向;可选{0,90,180,270} |
| interval | 坐标值之间的间隙 |
| Number of Decimals | 数值精确度 |
| Decimals Separator | 小数点的样式;可选{comma（逗号）; Point(点)} |
| Alpha | 文本的透明度设定 |

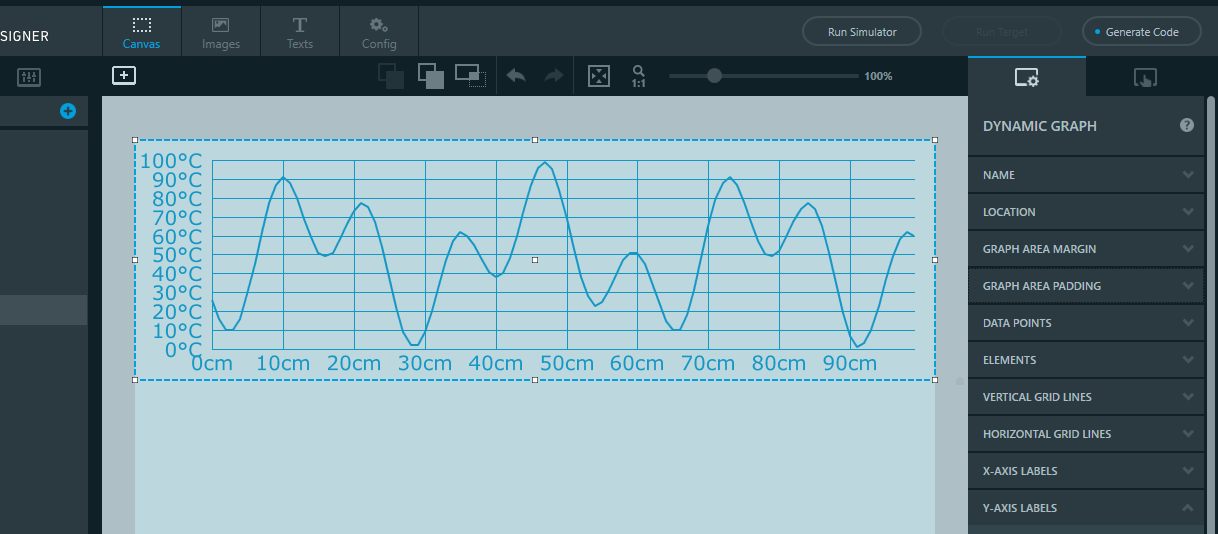

效果图如下所示:
至于说坐标轴标签与网格线靠的太近！我们同样可以进行设定；这时候 你要先选中这个data_graph这个控件,然后再到右侧的属性面板里面去配置；
去找一个叫GRAPH AREA PADDING的东东；在这里面你可以设定坐标轴标签与数据网格之间的间隔，X轴的设定bottom项；Y轴的设定left项;效果在上面那个图里哈!自己找不同哦！找出来了送(bug)给你！
4.动态数据表图
我用折线图和柱状图做实例：
首先需要了解一下设计器中提供的三种数据图dynamic behavior，第一种是wrap and clear；第二种是scroll ；第三种是 wrap and overwrite；这三种模式都支持动态的数据加载和刷新，至于有什么区别，咱们后面再说；

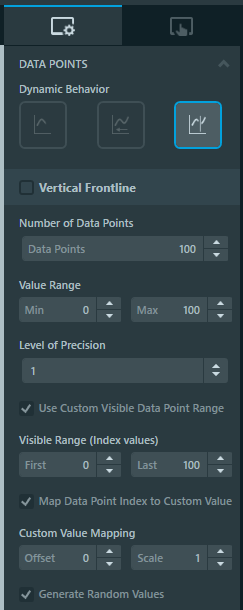

我使用的是第三种wrap and overwrite这种动态数据模式，具体的设置可参考下图：
首先这个 number of data points 是指的你在图上的数据点的个数；value range 指的是你数据点的数值的取值范围（一般情况下你的取值范围就是y轴数值的范围）剩下的几个参数都比较简单，可以自己尝试改动一下，看看有什么不同的效果；
界面设计完之后，就保存运行一下，看看效果(不用看，你的图还动不起来); 点击生成代码的按钮，然后开始用VS开始进行编辑。先说一下动态数据图的实现流程，首先你需要有数据源（数据源都没有，就不要玩了），其次就是在数据图中更新数据点，更新数据点主要调用下面这个东东就好：

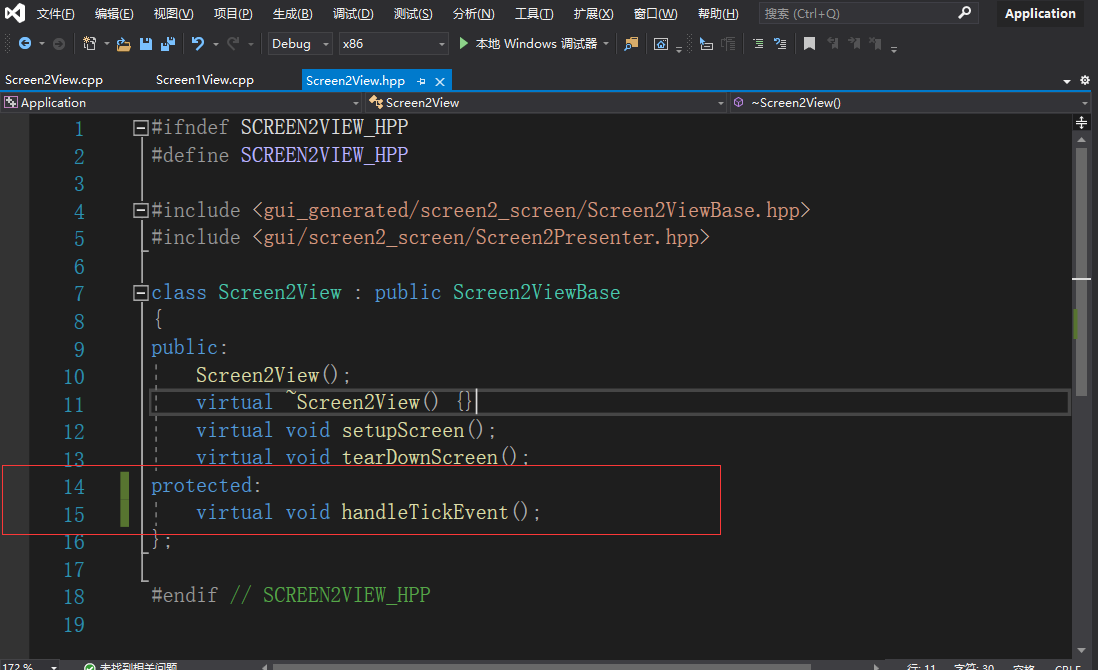

dynamicGraph1.addDataPoint(data);这里的更新数据点是一个一个更新的呦，所以这里的data就是一个数据值；想要全部更新，那就用循环大法，一个一个更新；在这里我使用的伪随机数来充当数据源rand()。我们在该screen中设定一个定时器函数进行数据点更新，在screenview.hpp文件中添加函数申明，具体操作如下图:

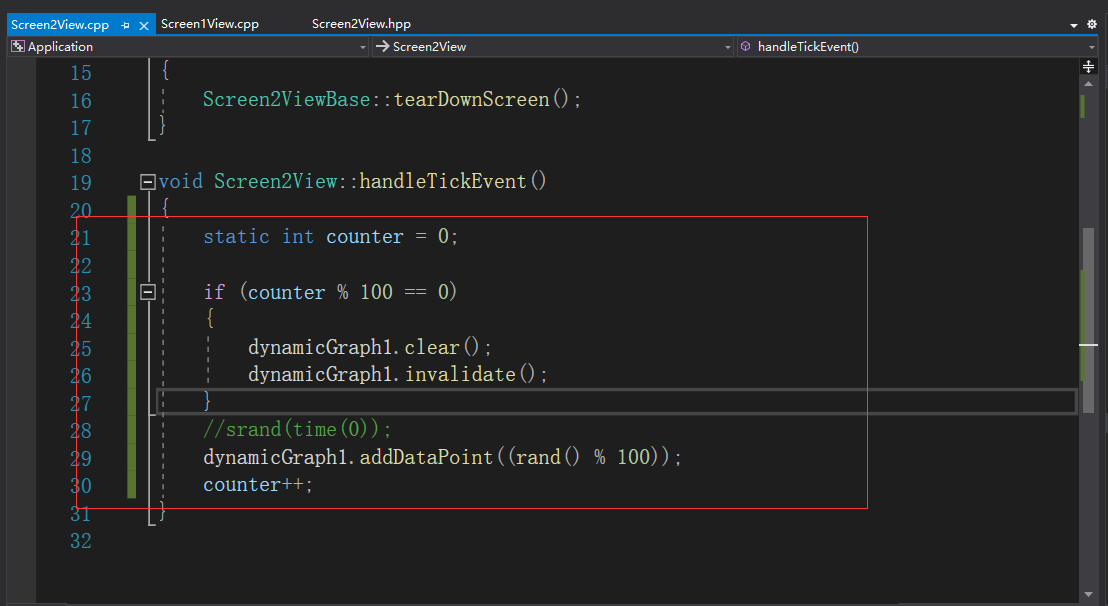

在screenview.cpp文件中实现这个函数；因为我在设计器中设定图表中包含100个数据节点，那么在100个数据节点刷新完毕后我要将这个数据图清空一下，然后再重新载入一下，这样才能看到效果哈！具体的操作如下：
代码都很简单，这里我就不解释了！具体的动态效果在文中末尾的视频连接中。
5.注意问题
首先说一下touchgfx-designer这个设计器存在的一个小问题，就是有些配在设计器中设置了，然而在生成的代码中并未出现；所以有时候在自己配置了相关的功能，然后仿真的时候却未出现，不妨看看生成的代码，注意设计器所生成的代码，放在screenviewbase文件中的哦！

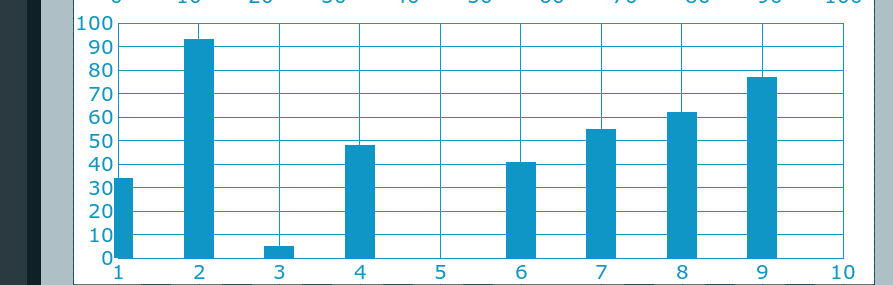

说一说柱状图的bug吧！在设计器中，默认是将数据点绑定在对应的x轴坐标上面，也就意味着你的柱状条是这样摆放的：

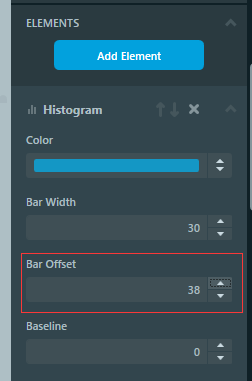

个人感觉这样不太好看，所以touchgfx-designer中有可以移动柱状条的配置参数哦！(当然是横向移动哈！)

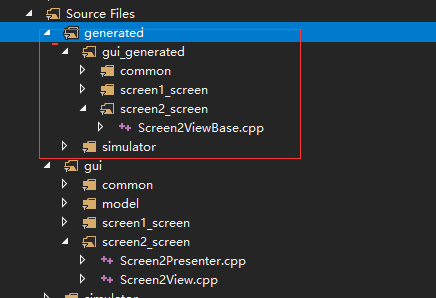

你可以尝试着调调这个参数，你就会有意外的收获！ 没错，你的柱状条可以移动了，赶紧去运行一下看看效果吧！（果然，没有什么变化，柱状条还是在x轴坐标轴线上啊！别急，这就是我前面提到的问题哈！影藏的bug）；用vs打开你的工程，找到这个screen的自动生成对应的文件，不出意外就在下面这个图里面

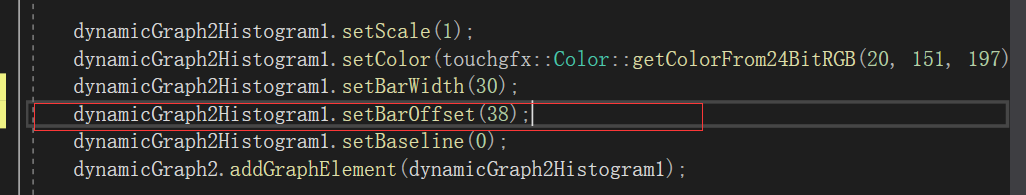

找到你图表对应的screenviewbase.cpp文件，打开，在里面添加这句代码即可(这部分工作本来是自动完成的，可是touchgfx-designer没有做，所以手动来弄吧!)；控件的初始化代码基本上都放在screenviewbase()这个方法当中！

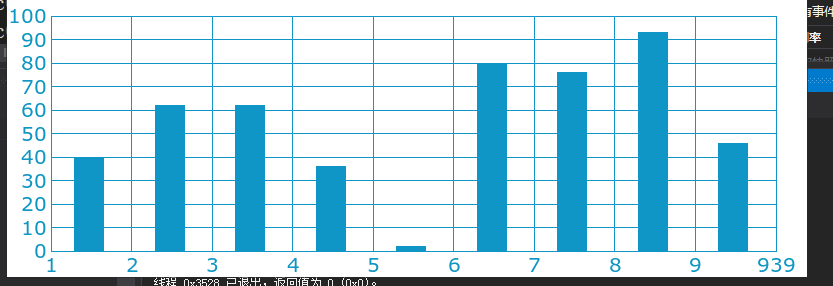

到此为止，你的柱状图就变成这样了！是不是好看了点呢！
接下来说的一个问题就是关于动态数据图中，你不想让X轴的坐标值变动，那么我建议你使用第三种动态数据模型(wrap and overwrite)，前两种似乎是停不下来了！也可能是我太菜还没发现怎么设置，有新发现的大佬，欢迎在评论区留言，大家共同进步！
6.效果演示
具体的效果呢，在B站上，链接如下，点击即可进入哦！能点个赞最好啦！
touchgfx的data-graph控件使用
总结
今天呢主要是简单的介绍了一下data-graph控件的基本使用，这个控件我觉得应用的场景还是蛮多的，值得大家好好学习一下！
