利用calibration标定工作箱实现相机和激光雷达的联合标定，记录详细的操作过程以及标定的一些小细节，以备后用。
系统：ubuntu16.04
硬件：华硕ASUS Xtion相机
Velodyne 16线激光雷达
标定板：calibration工作包中有一张8*6的棋盘格图片，本文使用的是9*7的棋盘格格子边长12.5cm的硬纸板。
详细步骤如下：
1.数据包的记录
Autoware软件中提供了rosbag的功能，但我还是习惯用终端rosbag的方式记录数据。
1）首先将相机和激光雷达相对位置固定好，因为Velodyne16线激光雷达是横向360度的扫描，最好将相机位于激光雷达上部和下部，可以用其他架子固定。
2） 找好录取数据的地方，同时启动Velodyne三维激光雷达的节点，相机的节点，然后启动记录两个节点的数据。可以写成脚本的形式，三个脚本分别：run_laser.sh run_camera.sh run_record.sh 。
//run_laser
source /home/zbr/catkin_velodyne/devel/setup.bash
echo "run velodyne processing..."
roslaunch velodyne_pointclound VLP16_points.launch
sleep 1
wait
exit 0
//run_camera
echo "run ASUS_camera processing..."
roslaunch openni2_launch openni2.launch
sleep 1
wait
exit 0
//run_record
gnome-terminal -e 'bash -c "cd ~/bagfiles/;rosbag record -o cv_laser /camera/rgb/image_raw /velodyne_points /;seec bash"'前两个脚本就是启动相应的驱动节点，第三个记录脚本先是进入到我存包的bagfiles文件中，然后记录图像和激光雷达两个节点的数据，并命名为cv_laser。记录过程中可以用RVIZ来查看图像信息和激光雷达数据是否正常。三维激光雷达数据量很大，通常录90多秒就接近3.3个G的包容量了。
注意：本文使用的不是单目相机，且rgb图像的分辨率不是很高，所以标定板距离设备的距离不要太远，使得标定板的面积尽量占的多一点，如果你使用的比较好的单目相机，可以分为近距离和远距离两种（3-7M)。在近远距离分别做五组动作，每个持续3-5秒，动作如下：
5个动作分别为:正向; 下俯; 上仰; 左偏; 右偏。既拿着标定板正向对着相机，下俯，上仰，左偏右偏对着相机，另外，上下左右偏的角度不宜太大，否者标定板的棋牌格可能占有很小的相对面积甚至不清楚，容易导致后面获取不到有效识别的标定板棋牌格数据帧。
（借鉴大佬）
2.启动Calibration标定工作箱
1）启动录用的工具包
rosbag play bagName.bag /velodyne_points:=/points_raw这里将激光雷达的原始节点名称改为/points_raw，因为在标定功能包的mainwindow函数中，订阅的是/points_raw这个话题，所以需要修改名字，或者修改源码重新再编译一次。
启动之后待数据跑起来后，立马空格暂停。
2）开始标定
启动主节点
roscore
启动标定程序
rosrun calibration_camera_lidar calibration_toolkit

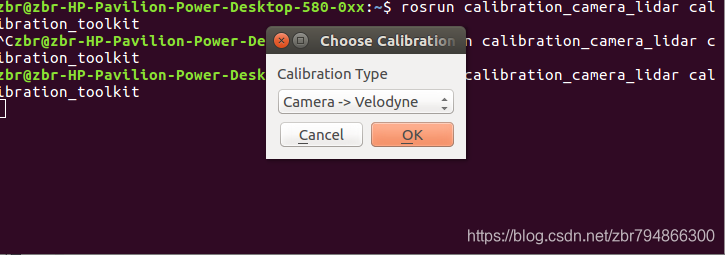

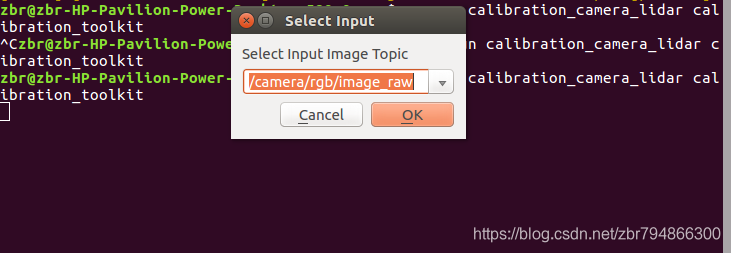

第一个弹出的框选择你相机图像的话题名称
第二个框选择Camera->Velodyne

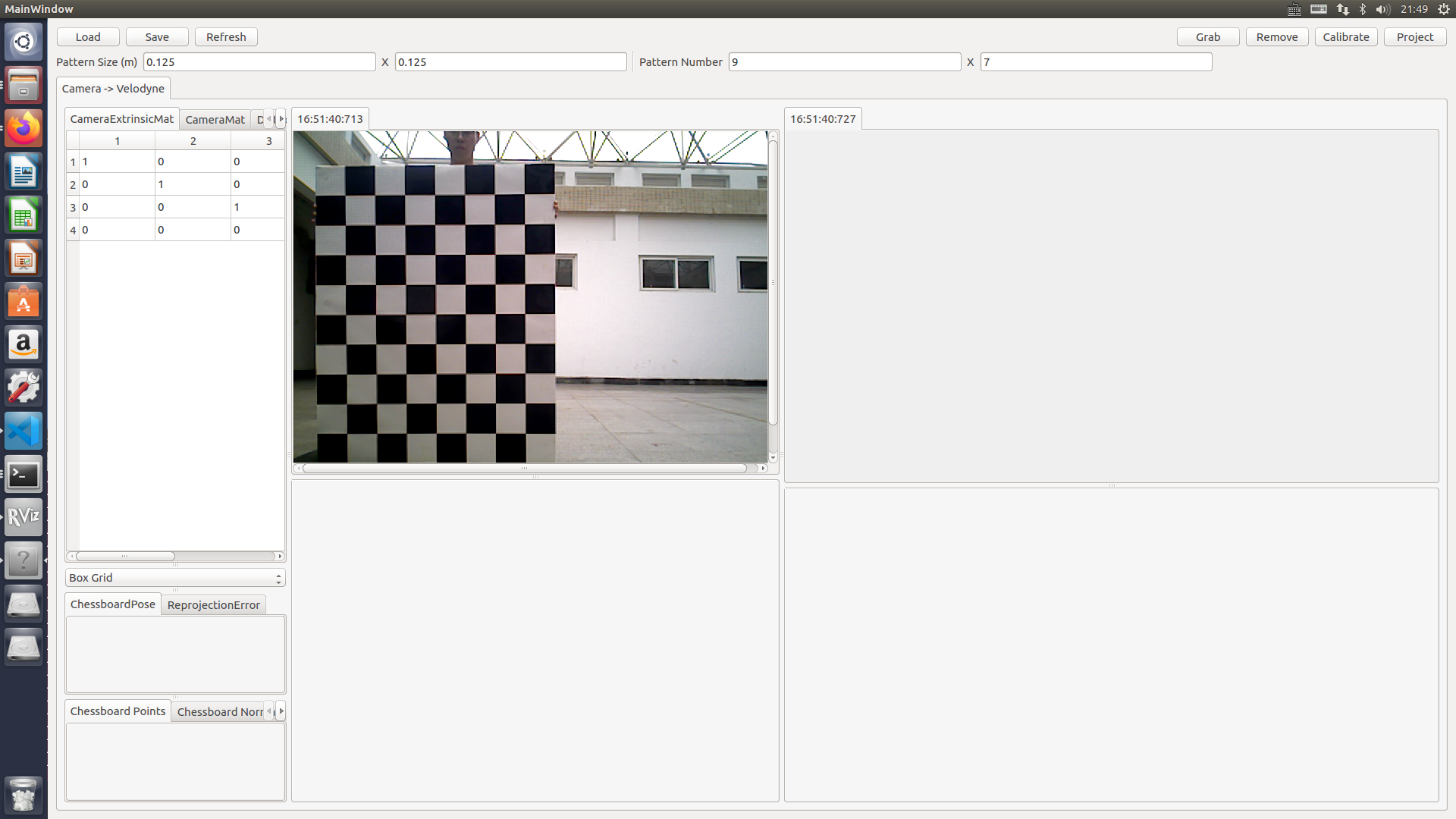

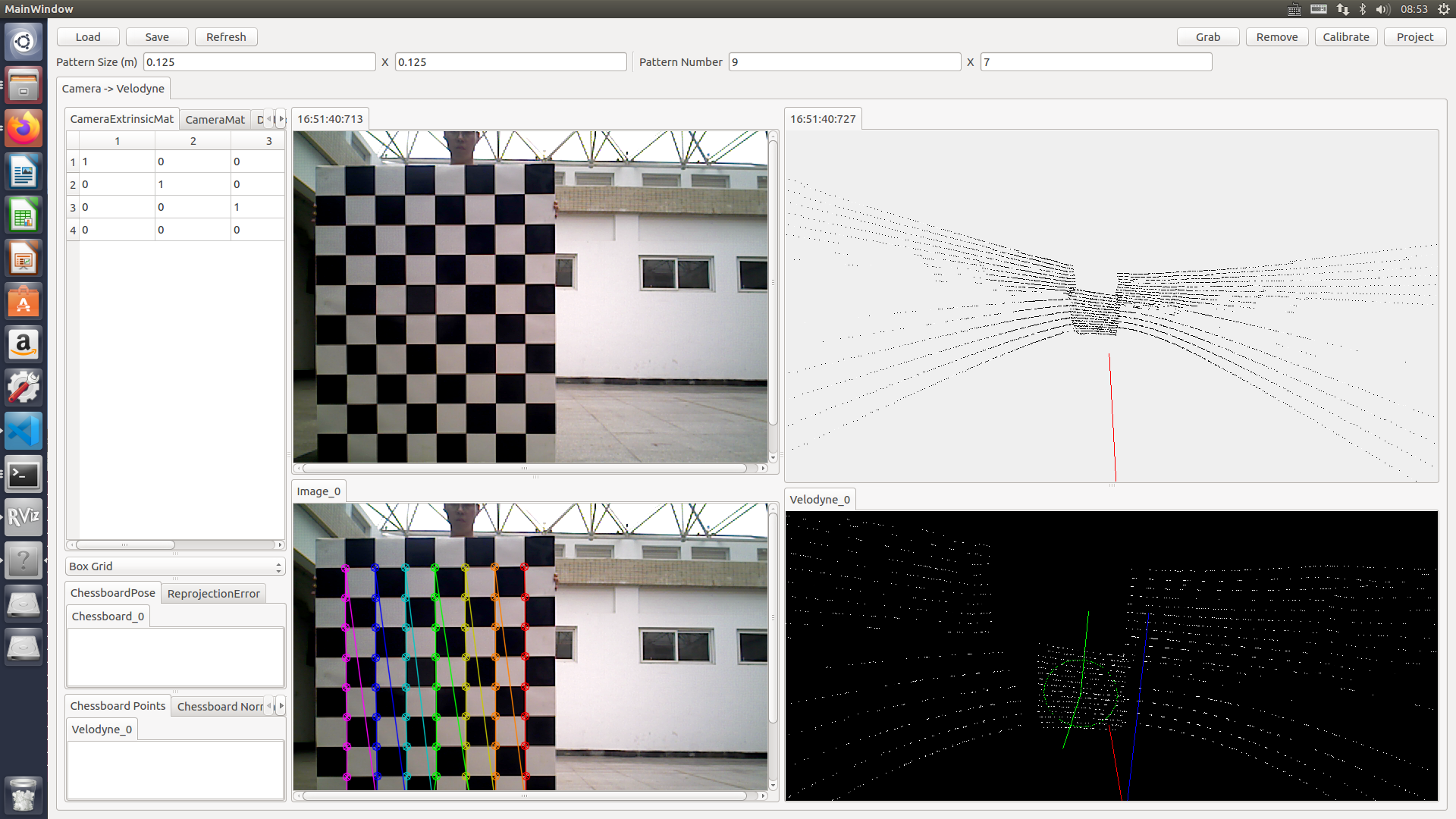

最后会弹出一个大界面，分为了几个区域，首先找到下图的一排位置，这排参数是标定板的尺寸。前面两个是标定板每个棋格的长宽，单位为m，此处我的标定板棋格大小为12.5cm,修改为0.125*0.125。后面是标定板的棋盘规格，我的是9*7,具体情况根据自己的标定板对应修改。
如果你的Autoware是1.10以前的版本，直接启动Autoware即可，标定工具箱集成在sensing中，点击Calibration tool和上面的效果一样。
3）细节调整并标定
这部分应该是最重要的。
先调节点云界面，右上框的颜色，默认是黑色，点一下该框，按下B键，换成浅色调（便于观察）。

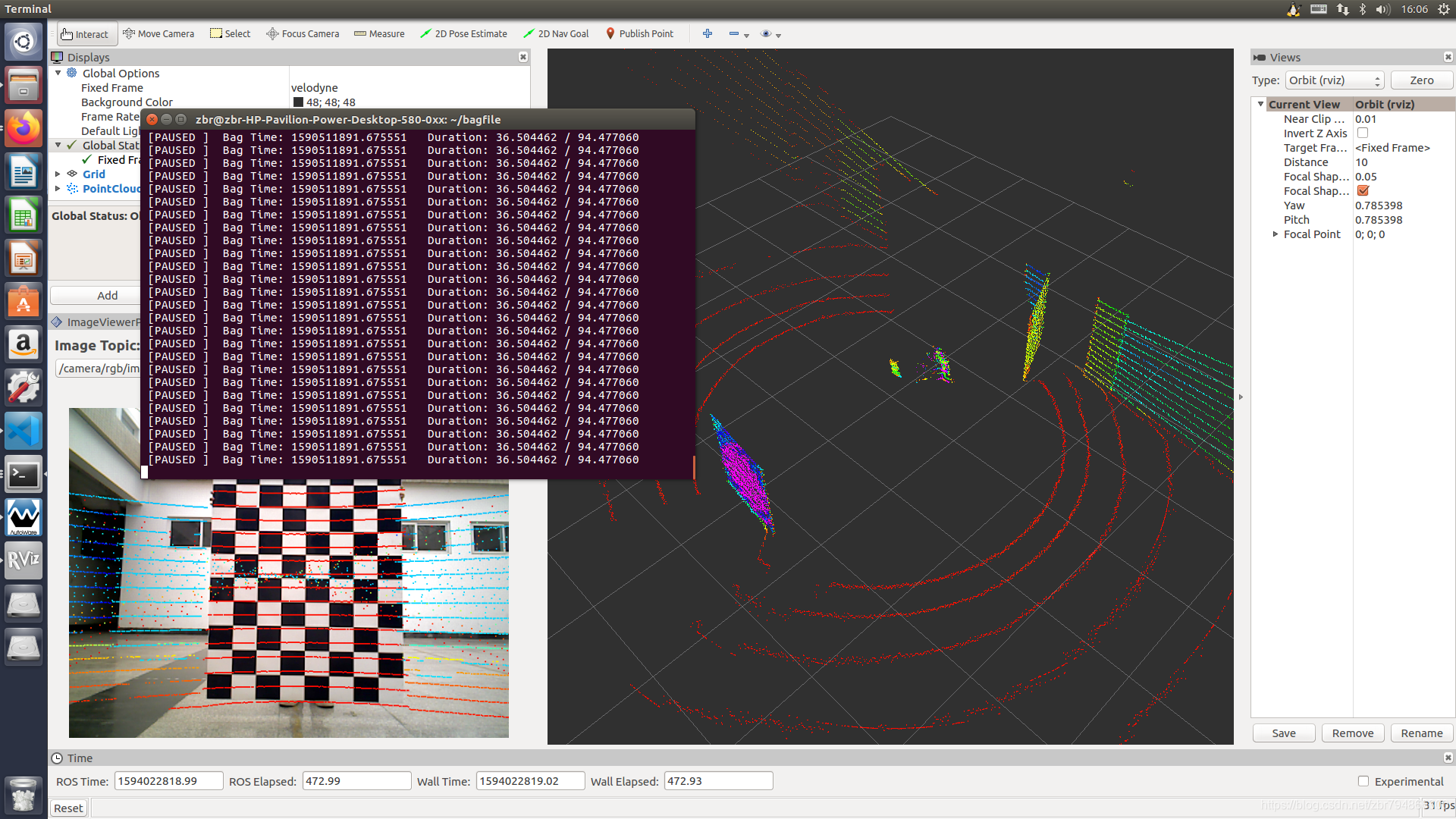

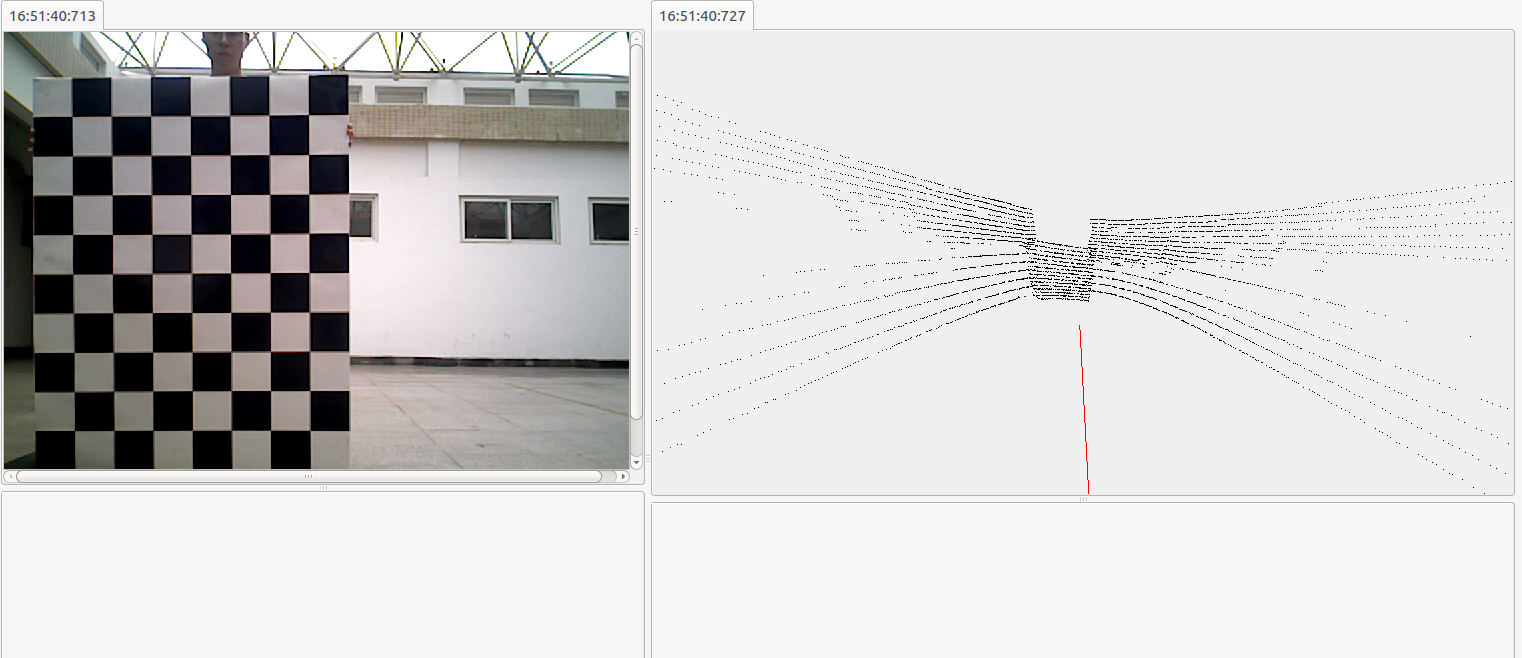

1.首先对着回放数据包的终端再按下空格继续回放，然后再暂停，观察标定界面是否有图像出现，正常应该是这个样子：
然后这个时候并没有看到点云，此时不要着急，关掉数字键盘，然后点这右上的点云框按2（缩小）,应该就能看到初始的点云

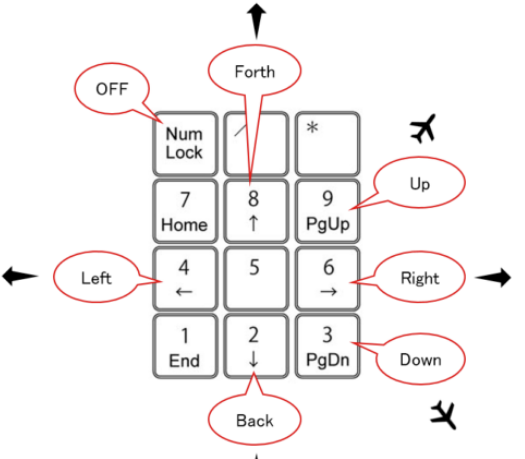

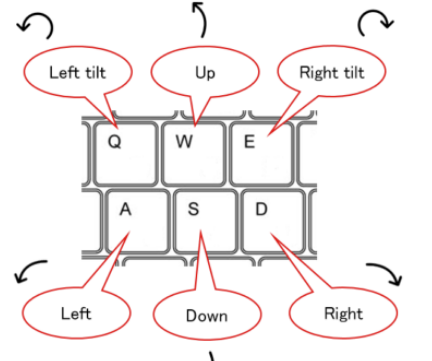

这个时候说一下调节点云图的快捷键：
数字键和字母键盘都可以进行操作。
其中，。这两个分别是放大和缩小，鼠标的滚轮可以调节数字键控制的尺寸，可以先将滚轮上划，将数字键的移动尺寸缩小，有助于找到合适的点云。
2.调节出点云合适的角度，然后截取这一帧数据。
标定的时候，肯定包保证能够正面看到标定板的点云才好标定，所以需要通过上述的调节键将点云数据调好
例如调到上图的样子，好分辨，好标定的状态。然后点击右上角的Grab获取这一帧的数据。
如果点击Grab没有反应，说明没有识别到这一帧图像中的棋牌格，因此只有继续播放数据，然后又暂停，能看是否能获取有效的的数据帧。如上图，如果成功获取数据帧，就可以在右下框中进行标定，主要是标出标定板的位置，需要注意的是，主表放在不同的位置，会有不同的坐标系，最好使得坐标轴垂直标定板的朝外出来，还有就是竖直方向朝上，然后点击鼠标左键选取面积，右键是取消然后重新选取。
3.重复工作，直至bag包播放结束
标定一副之后，继续播放数据，然后看到合适的场面（标定板的位置比较好时候），暂停数据，然后标定，直到数据包跑完为止。
4）标定计算既验证

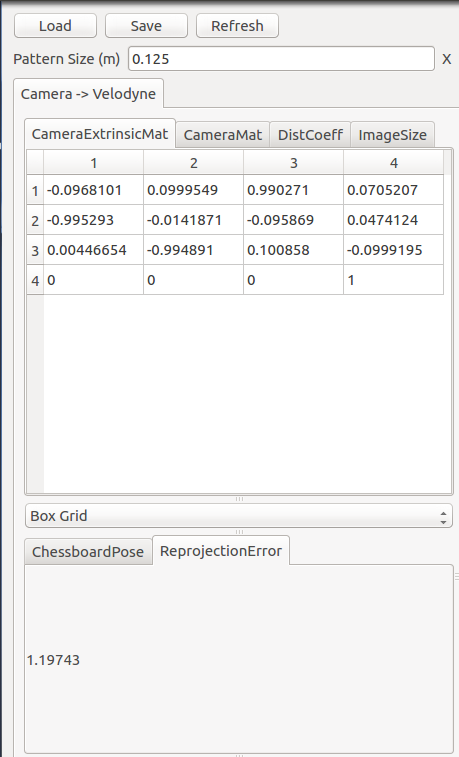

标定完之后点击右上角的“Calibrate”进行计算。计算完之后会在左边得到外参矩阵、重投影误差等参数（重投影误差越小越好）
然后点击右上角的“project”进行验证，会根据计算结果和激光雷达数据生成的图像对应位置，以红色散点表示，如果红色散点分布到标定板上，则说明正确，如果没有，就重新选点。
落在标定板上的就是正确标定，如果散点一半在一半不在或者不在的情况都是有问题的，然后对右下标定界面重新标定一下在后再计算验证。
弄完之后没有问题，就点击左上方的“Save”，将结果保存到合适位置，保存过程中下面两个弹窗都选“NO”
5) 标定结果显示

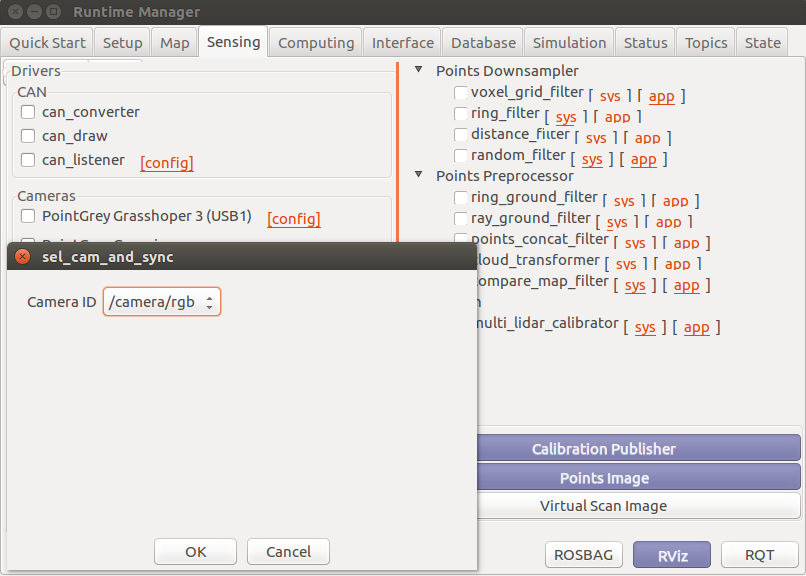

将我们标定的结果用上，将三维点云数据投影到图像上，此处借助Autoware自带的Calibration Publisher和Points Image节点能进行融合。如果是一体化的Autoware就在Calibration tool下面就有这两个节点选择，我使用的是标定工具单独出来的，因此要重新单独启动Autoware软件。在Autoware/Sensing/中打开Calibration Publisher，并将保存好的内外参文件读取进来，打开Autoware/Sensing下的Point Image节点，在Rviz中，Panels/Add New Panel内添加ImageViewerPlugin，填写Image Topic，本例为/camrea/rgb/image_raw，Point Topic，本例为/points_image，

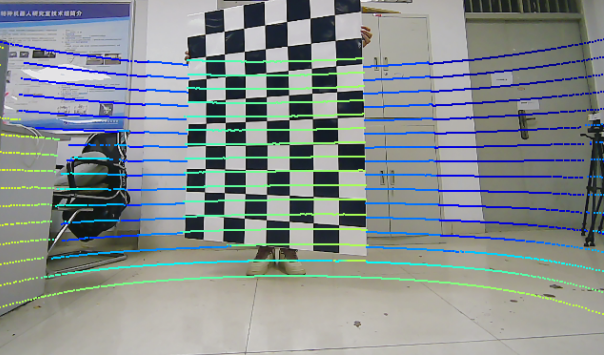

得到如下融合图：
我得到的结果存在散点，可能是外参矩阵的参数有问题，之前用小觅相机出来没有这个问题，我试着修改下保存的yaml外参矩阵参数，如果有用后续会更出来。不过这个华硕的深度相机分辨率确实不高，效果很一般，有好的单目相机效果最佳。

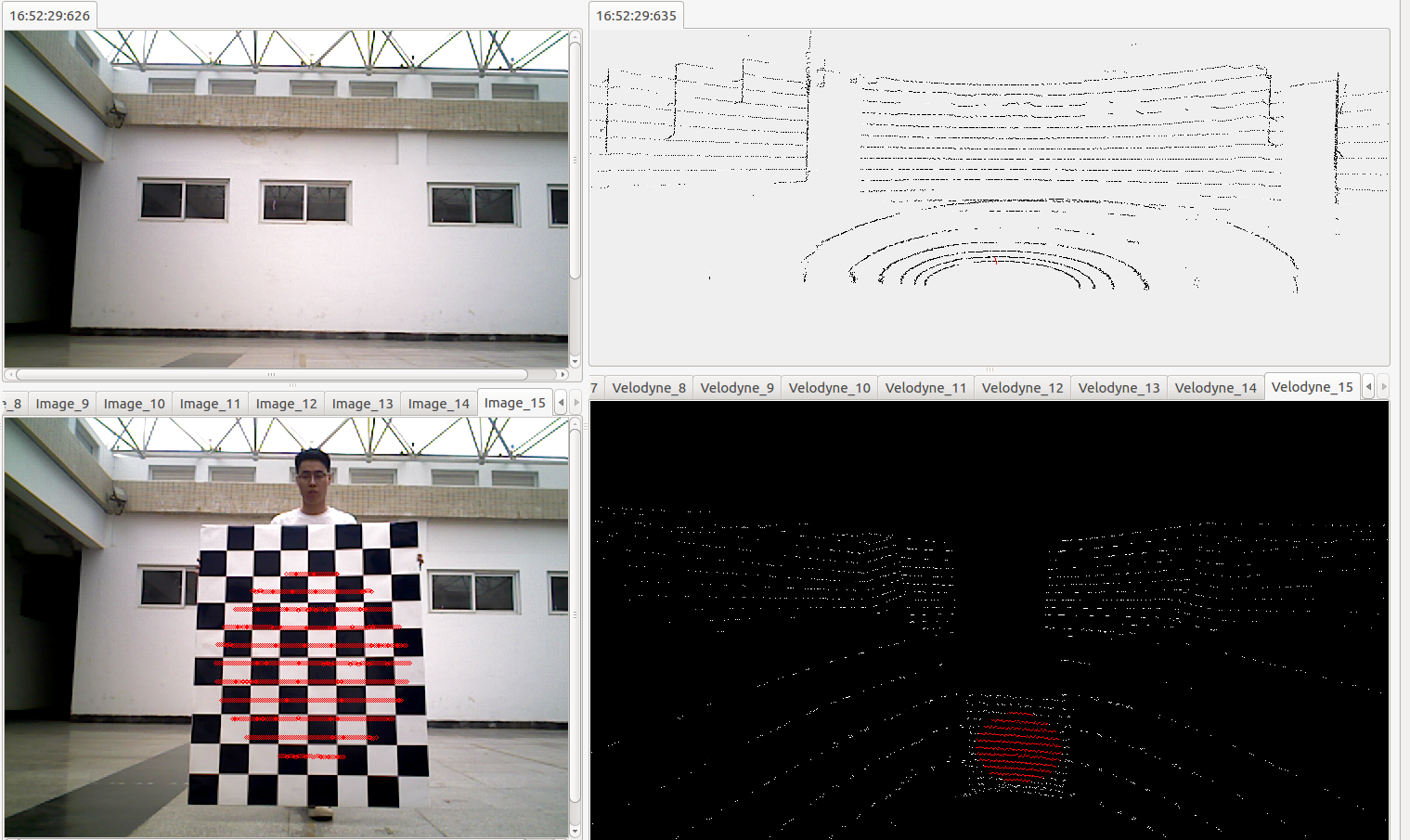

7.13新加:通过多标定几次不同数据的对比,发现出现散点主要是因为标定板的角点对应不准确导致,标定板放置太久平面不够平整,导致标定过程中识别角点的时候不规范导致,我尝试选取很标准的识别角点图像就没有这个问题.效果如下：
