§3.3 观察图像
RSD的光谱数据和图像是分开的，这里不存在“图谱合一”的说法。RSD每层通常有自己的图像，这些图像就是使用上述图3.9的系数从波段数据计算而来的。
3.3.1 层图像的合成、调整
上一节加载遥感数据集后，RSD已经自动合成了一幅图像。还可以在这里更改合成图像的波段和调整图像的显示效果。右击层列表中需要更改图像的层。出现一个弹出菜单，在菜单中选择 层图像显示拉伸调整 。出现图3.10。

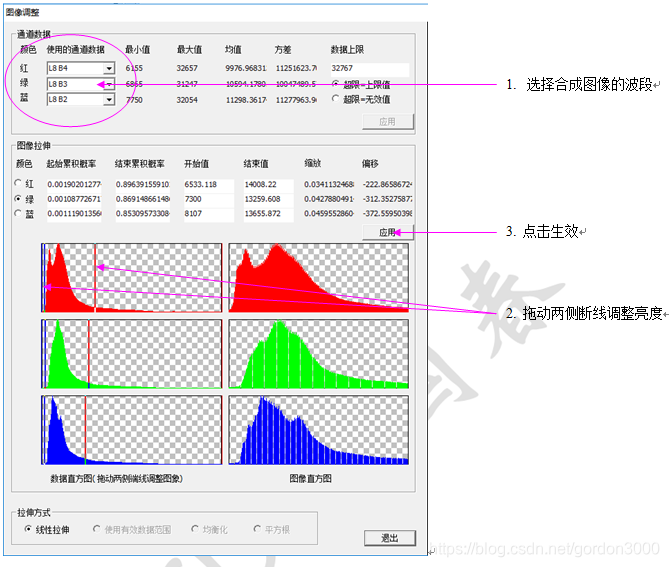

图 3.10 层图像的合成、调整对话框
可以按照图3.10调整显示图像。第1步先选择合成图像的波段；第2步拖动数据直方图（左侧3个）两侧的端线调整图像亮度（这个对话框右侧本来有预览图，图3.10省略掉了），在图像直方图可以看见图像的数据分布；第3步点击 应用 调整后的结果就生效了。

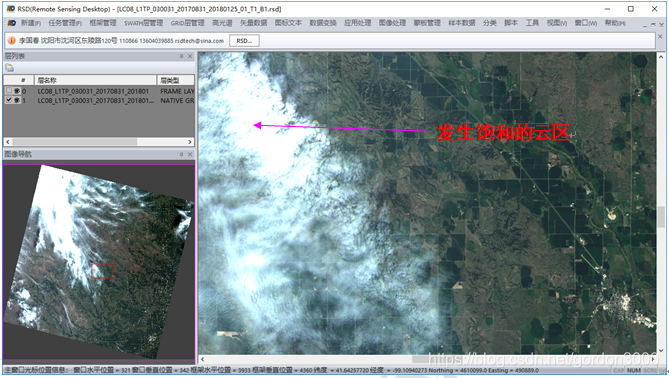

调整后的结果见图3.11。低值区的调整结果是图像变亮，而高值的云则发生了饱和。
图 3.11 拉伸调整后的图像

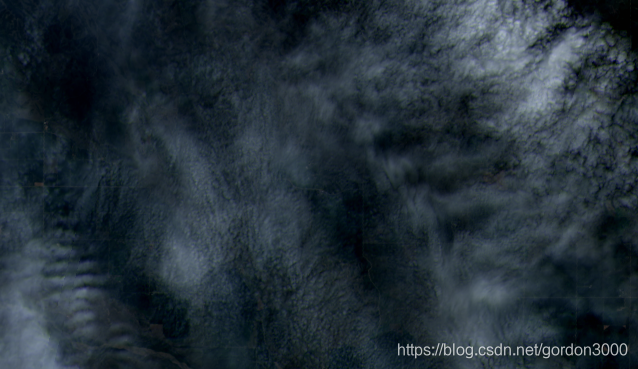

图 3.12 表现亮目标细节的拉伸调整图像
如果有某些应用需要体现云等亮目标的图像细节，也可以按照图3.12的方式来调整图像。
注意：图像的拉伸调整显示不会影响到波段数据。
3.3.2 图像显示

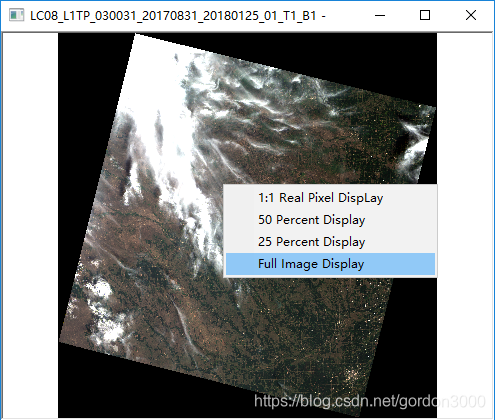

除图3.11在主窗口显示图像外，还有一个单独显示层图像的窗口。右击层列表窗口中要查看图像的层。出现一个弹出菜单，在菜单中选择 层图像观察窗口 ，出现一个新的显示图像的窗口。在窗口内右击鼠标，可以1:1、50%、25%比例显示图像或者窗口显示整幅图像。图3.13。
图 3.13层图像观察窗口
注意：层图像观察窗口不是主框架的浮动窗口，会给人感觉没有该窗口的恰当位置。可随时关闭该窗口，以免造成“违和”的感觉。
3.3.3 导航图像
图3.11左下角浮动窗口中的图像即为导航图像，是一个层图像缩小版的独立图像，可以单独导出保存。这个图象的最大用途是点击时，主窗口能够快速跳转定位到到对应的地理位置。
