7 创建电路板和前期设置
7.1 使用向导创建电路板

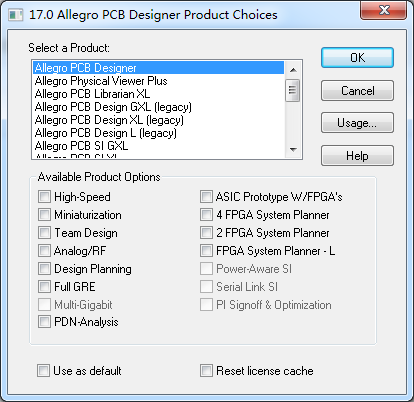

打开PCB Editor

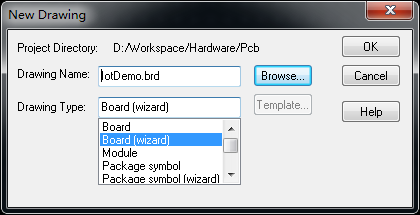

选择使用向导来创建电路板。

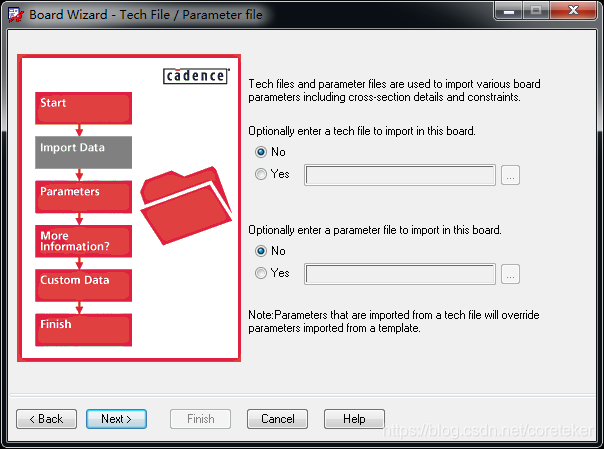

忽略导入的一些操作，直接下一步。
使用mm单位，这里使用A4纸，设置原点的位置在图纸的左下角。
设置格点的间距为0.1mm，这在PCB绘制的时候可以随时修改。根据电路板的复杂程度选择板子的层数。由于示例非常简单，这里2层足够。

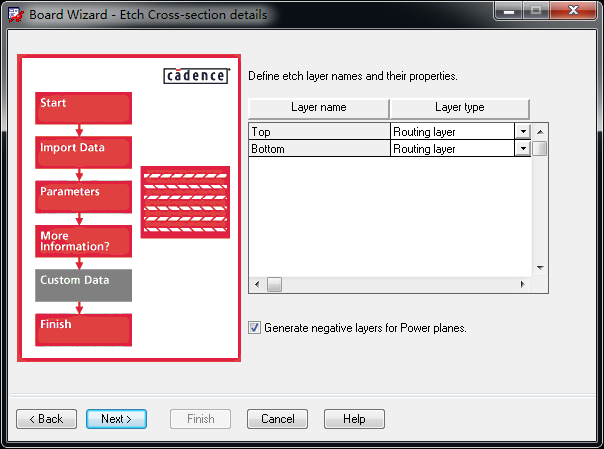

设置电路板各层的用途，这里顶层和底层都用于走线。

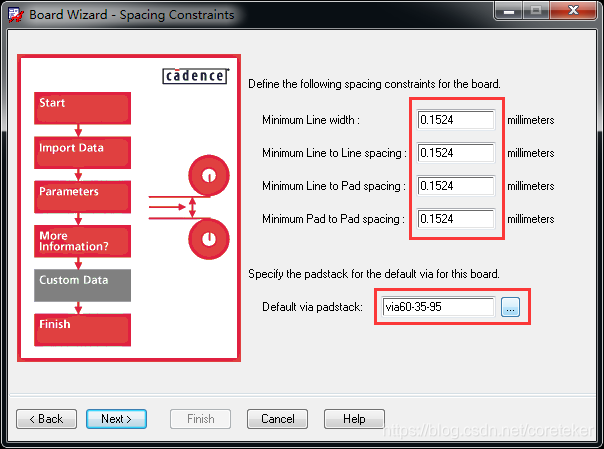

设置一些默认的全局约束，间距为6mil，设置默认的过孔。这需要在前期焊盘设计的时候做一个相应的焊盘。
选择矩形电路板。

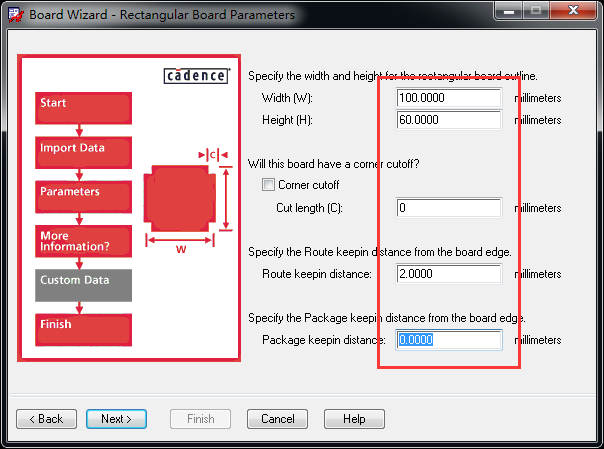

设置电路板的宽高。布线区域向内缩进2mm。

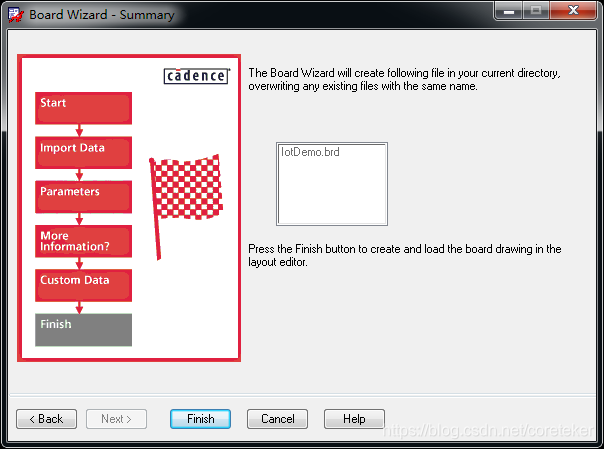

点击Finish完成设置。
7.2 板框圆弧倒角

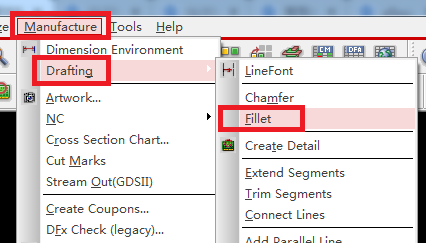

将板框的四个角处理为圆角，以免划伤。选择下面的菜单进行。
选择要倒角的两条边。
7.3 重新设置原点

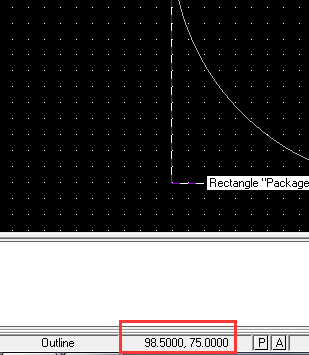

将电路板的左下角设为原点，首先查看左下角的坐标，间下图红框部分。

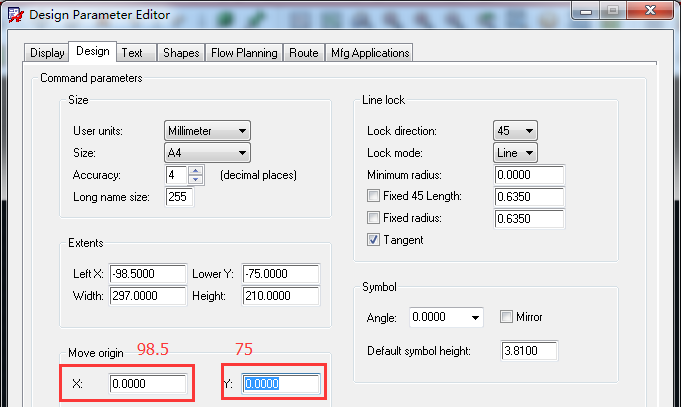

在后在Design Parameter Editor中的Design标签的Move origin中分别填入刚才的横坐标和纵坐标。
再次查看电路板的右下角，原点已经设置好。
7.4 放置安装机械孔

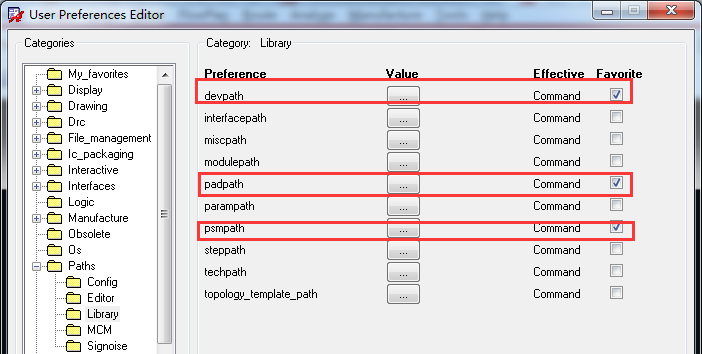

首先设置好机械孔的库路径，见下图。

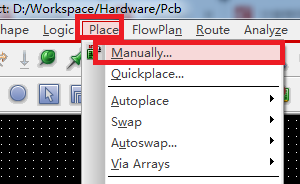

接下来手动放置机械孔。
在弹出的对话框中首先切换到Advanced Settings中，勾选Library。

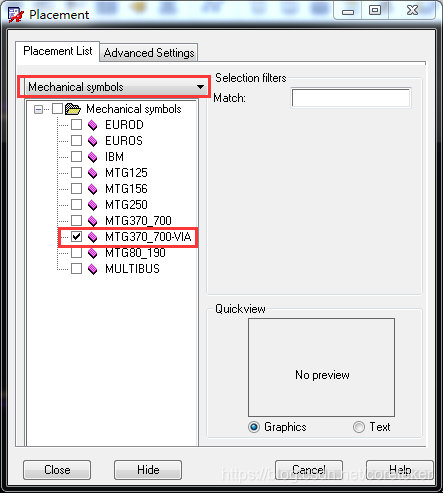

接下来在Placement List中选择Mechanical symbols，在列表中选择要放置的机械孔。

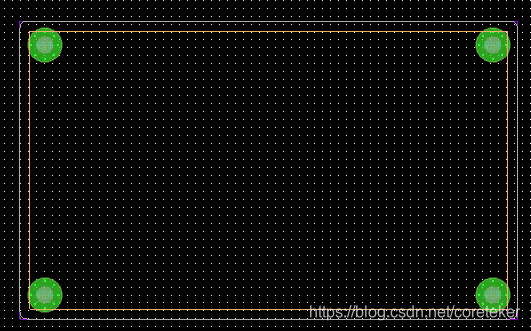

在下面的命令行中输入坐标及回车就可以手动放好安装孔，按照统样的方法放置其他3个安装孔。
7.5 设置显示的颜色
Allegro的PCB有很多的层，为了方便区分每层，最好给每层设好不同的颜色。

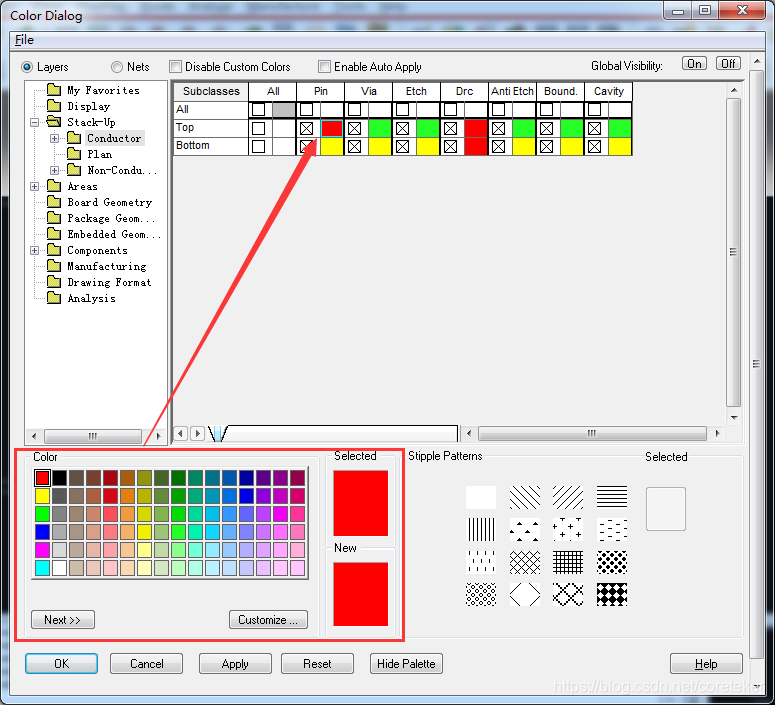

选好颜色后，点击相应对象在该层后的小方块，那么颜色将会设为对应的颜色。
以下是将管脚Pin设为红色的效果。

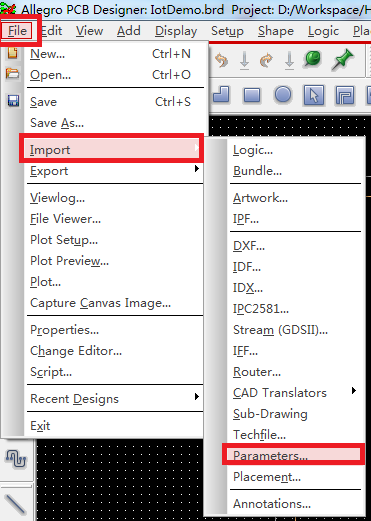

每次设置颜色非常麻烦，可以从别的电路板导出颜色设置，然后导入该设置。
选择导出的参数文件，点击Import导入即可。
7.6 设置叠层

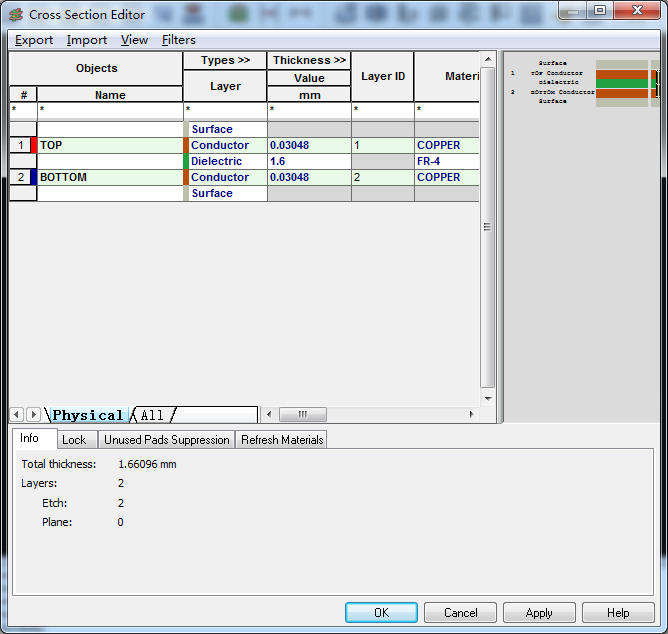

叠层设置主要是为了增加或删除层，比如发现2层板不能完成布线，那么将叠层增加到4层。这里仅仅是修改了厚度。
7.7 导入网表
这是最重要的步骤，在这个步骤之后就可以放置器件，然后进行约束设置和布线了。

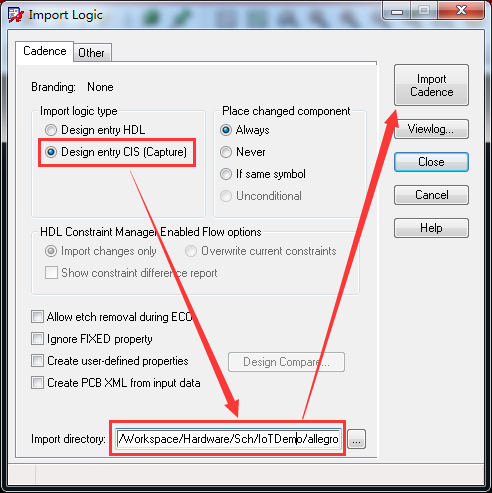

选择导入网表的类型和路径，路径要选到allegro这个目录，点击Import导入，如果导入成功没有任何警告或错误，则没有对话框弹出。
这里再强调一下，在导入网表前要设好库的路径。
