SpringCloud微服务之hystrix(五)

前言

本小节将学习一下Hystrix的Dashboard。Hystrix Dashboard是Hystrix的仪表盘组件，主要用来实时监控Hystrix的各项指标信息，通过界面反馈的信息可以快速发现系统中存在的问题，即服务节点实现Hystrix Metrics Stream，然后通过Hystrix Dashboard将stream的信息可视化。下面我们将通过案例来学习一下Hystrix-Dashboard。

案例

Eureka Server端编写(参考前例)。

Eureka Client端服务提供方编写。

项目结构

CoreCode

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>

	<artifactId>microservice-deal-broker-cloud-hystrix-dashboard</artifactId>
	<packaging>jar</packaging>

	<name>microservice-deal-broker-cloud-hystrix-dashboard</name>
	<description>Demo project for Spring Boot</description>

	<parent>
		<groupId>com.example</groupId>
		<artifactId>microservice-deal-parent</artifactId>
		<version>0.0.1-SNAPSHOT</version>
	</parent>

	<dependencies>
		<!-- Eureka -->
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
		</dependency>

		<!-- Feignf -->
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-openfeign</artifactId>
		</dependency>

		<!-- springCloud Hystrix依赖 -->
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
		</dependency>

		<!-- springCloud Hystrix依赖 -->
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
		</dependency>

	</dependencies>

</project>

@SpringBootApplication
@EnableDiscoveryClient
@EnableFeignClients //开启FeignClient注解
@EnableCircuitBreaker //开启Hystrix熔断机制
@EnableHystrixDashboard
public class MicroserviceDealBrokerHystrixDashBoardApplication {

	public static void main(String[] args) {
		SpringApplication.run(MicroserviceDealBrokerHystrixDashBoardApplication.class,
				args);
	}
}

/**
 * SpringCould 2.0+需要为HystrixMricsStreamServlet手动注入到ServletRegistrationBean中
 * @author Administrator
 *
 */
@Component
public class HystrtixStreamServlet {

	@Bean
	public ServletRegistrationBean<Servlet> getSerlvet(){
		HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
		ServletRegistrationBean<Servlet> registrationBean =  new ServletRegistrationBean<>(streamServlet);
		registrationBean.setLoadOnStartup(1);
		registrationBean.addUrlMappings("/hystrix.stream");
		//registrationBean.addUrlMappings("/hystrix");
		registrationBean.setName("HystrixMricsStreamServlet");
		return registrationBean;
	}
}

@FeignClient(name = "microservice-deal-cloud",fallback = HystrixFallBackMethod.class)
public interface FeignConfig {

	//第一个坑：使用Feign的时候,如果参数中带有@PathVariable形式的参数,则要用value=""标明对应的参数,否则会抛出IllegalStateException异常
	@GetMapping("/deal/{id}")
	public Deal findById(@PathVariable(value="id") Long id);

	@GetMapping("/dealMock/{id}")
	public Deal findByIdMock(@PathVariable(value="id") Long id);
}

@Component
public class HystrixFallBackMethod implements FeignConfig {

	@Override
	public Deal findById(Long id) {
		Deal deal = new Deal();
		deal.setId(id.intValue());
		deal.setName("Dustyone");
		return deal;
	}

	@Override
	public Deal findByIdMock(Long id) {
		Deal deal = new Deal();
		deal.setId(id.intValue());
		deal.setName("Dustyone");
		return deal;
	}

}

@RestController
public class BrokerController {

	@Autowired
	private FeignConfig feignConfig;

	@GetMapping("/deal/{id}")
	public Deal findById(@PathVariable(value="id") Long id) {
		return this.feignConfig.findById(id);
	}

	@GetMapping("/dealMock/{id}")
	public Deal findByIdMock(@PathVariable(value="id") Long id) {
		return this.feignConfig.findByIdMock(id);
	}
}

server:
  port: 8082
spring:
  application:
    name: microservice-deal-broker-cloud-hystrix-dashboard
eureka:
  client:
    serviceUrl:
      defaultZone: http://localhost:8080/eureka/
  instance:
    prefer-ip-address: true


#开放所有的监控节点
management:
  endpoints:
    web:
      exposure:
        include: '*'

#声明Feign中的Hystrix
# 说明：请务必注意，从Spring Cloud Dalston开始，Feign默认是不开启Hystrix的。
# 因此，如使用Dalston请务必额外设置属性：feign.hystrix.enabled=true，否则断路器不会生效。
# 而，Spring Cloud Angel/Brixton/Camden中，Feign默认都是开启Hystrix的。无需设置该属性。
feign:
  hystrix:
    enabled: true



#使用Feign时必须添加以下两项配置
ribbon:
  eureka:
    enabled: true

#设置feign的hystrix响应超时时间(必须)
hystrix:
  command:
      default:
        execution:
          isolation:
            thread:
              timeoutInMilliseconds: 5000

Eureka Client端服务提消费编写(单实例) (参考前例)。

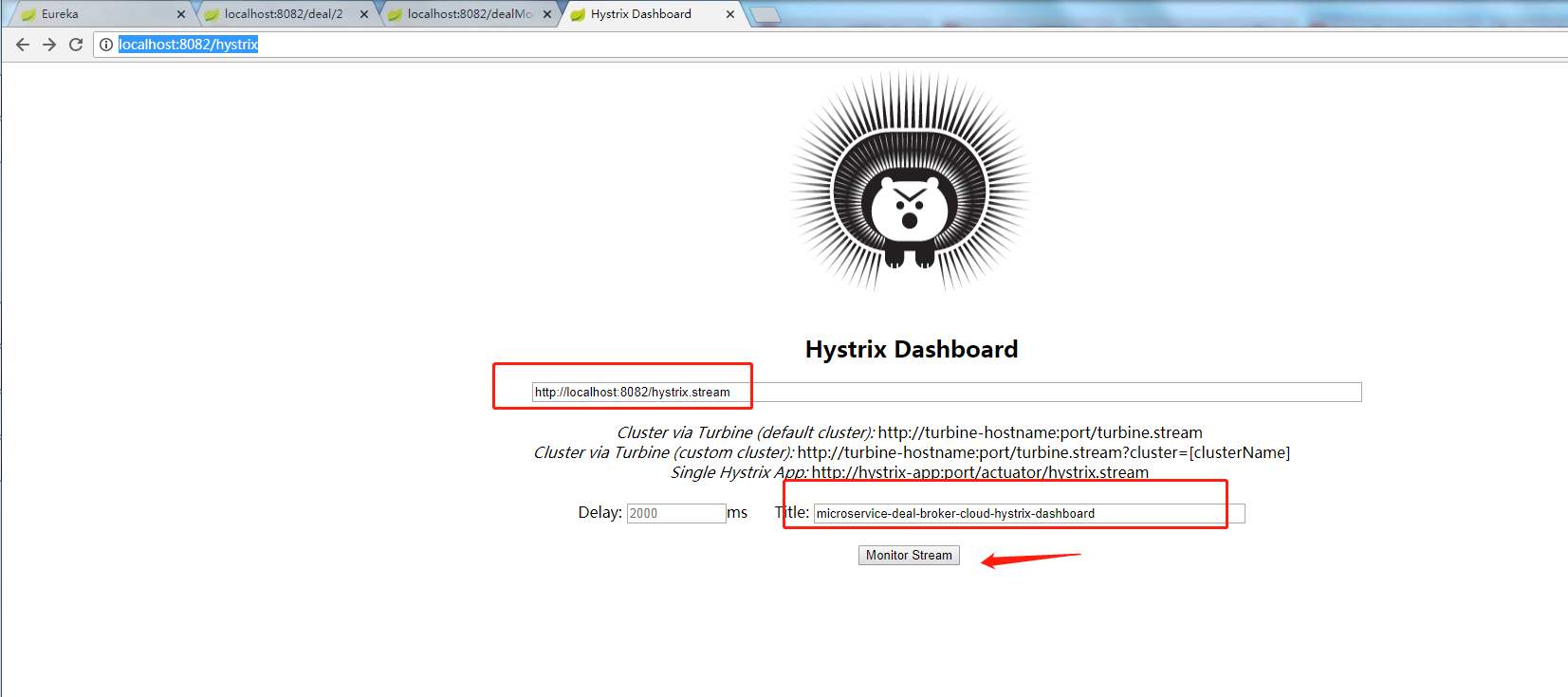

访问：http://localhost:8082/hystrix

在这里插入图片描述

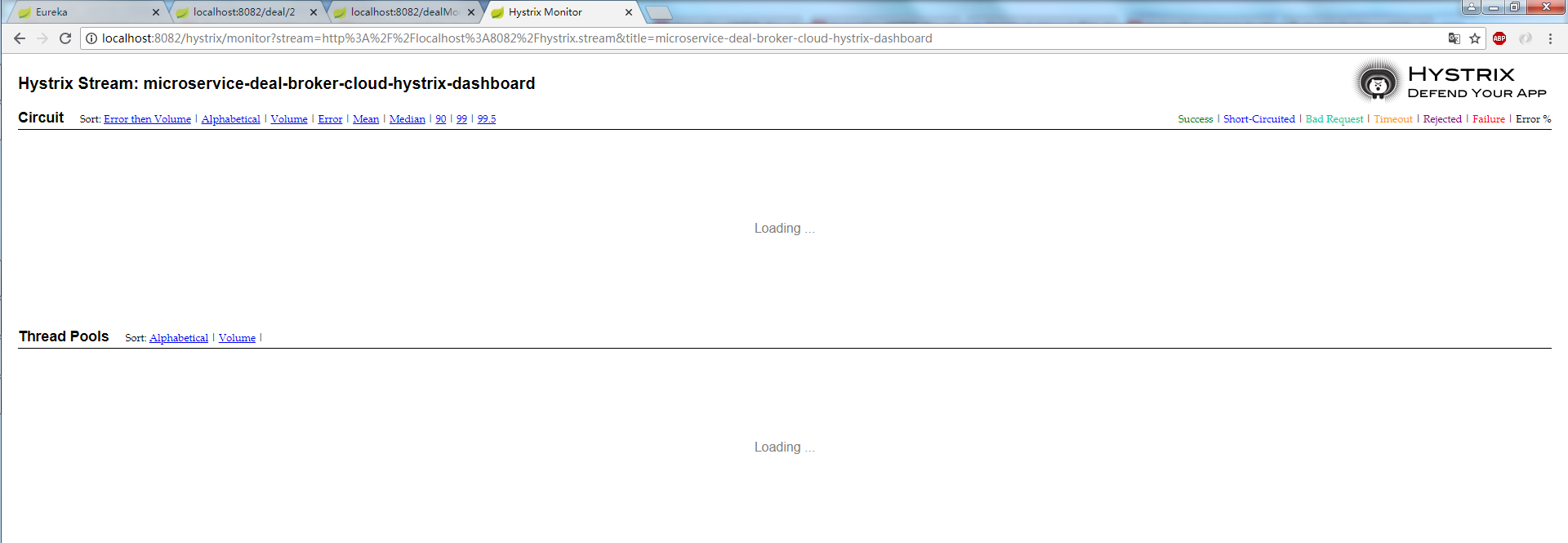

持续访问：http://localhost:8082/deal/2、http://localhost:8082/dealMock/2，然后刷新Dashboard：

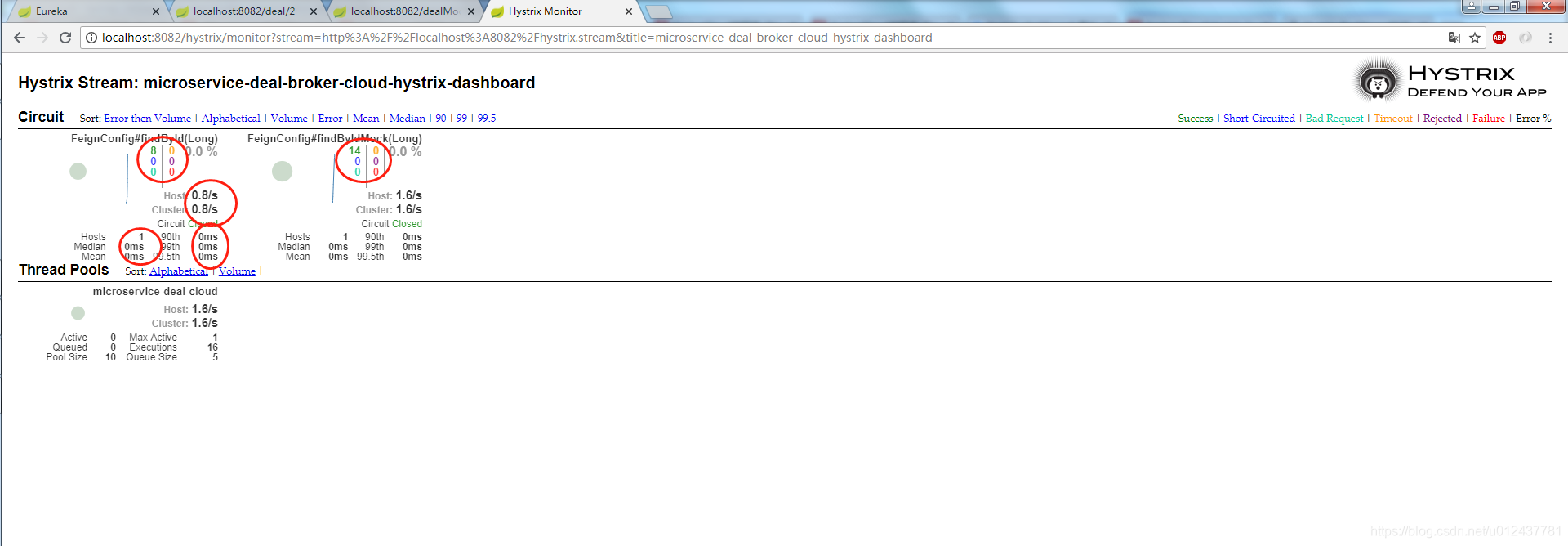

一段时间后：

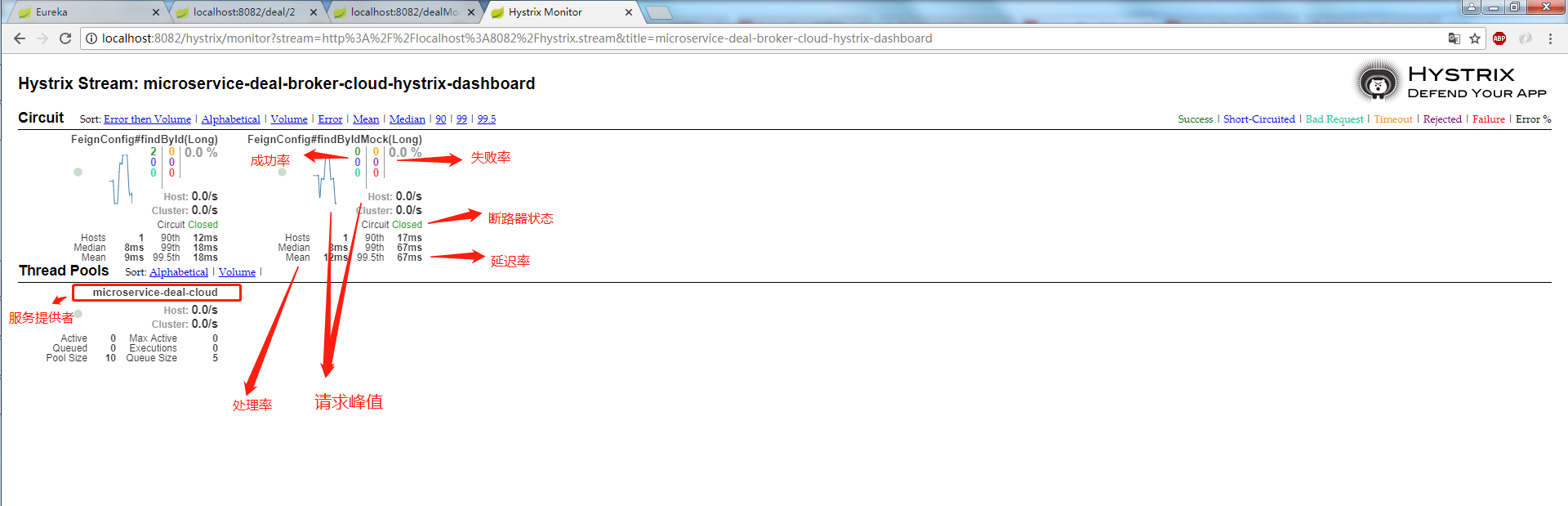

从Hystrix-Dashboard上我们可以看见:
- 请求成功次数与占比率。
- 请求失败次数与占比率。
- 请求峰值图，一段时间内的请求次数总和。
- 该服务节点处理请求频率。
- 该服务节点的请求处理延迟率。
- 该节点的断路器状态。
- 服务提供者相关信息。

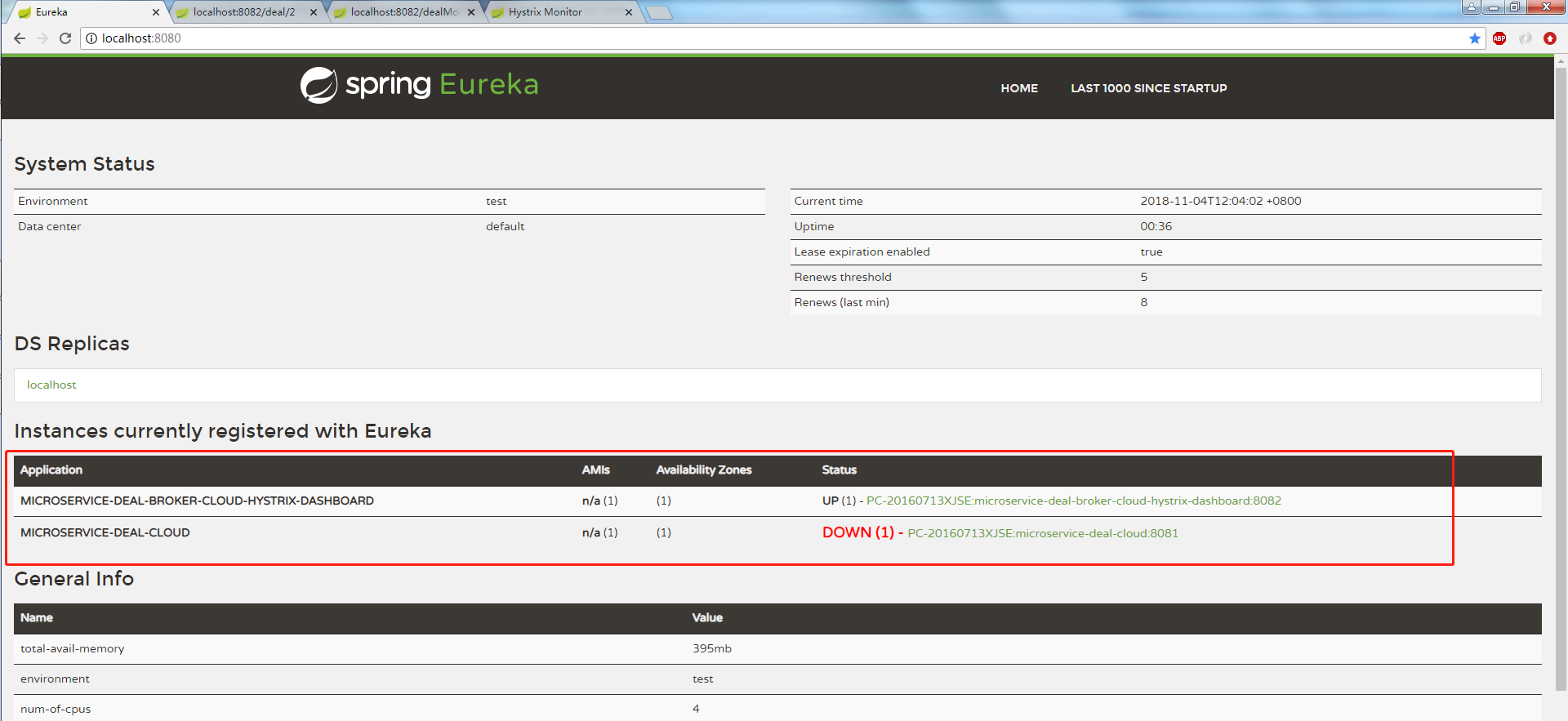

手动shutdowm服务提供者：

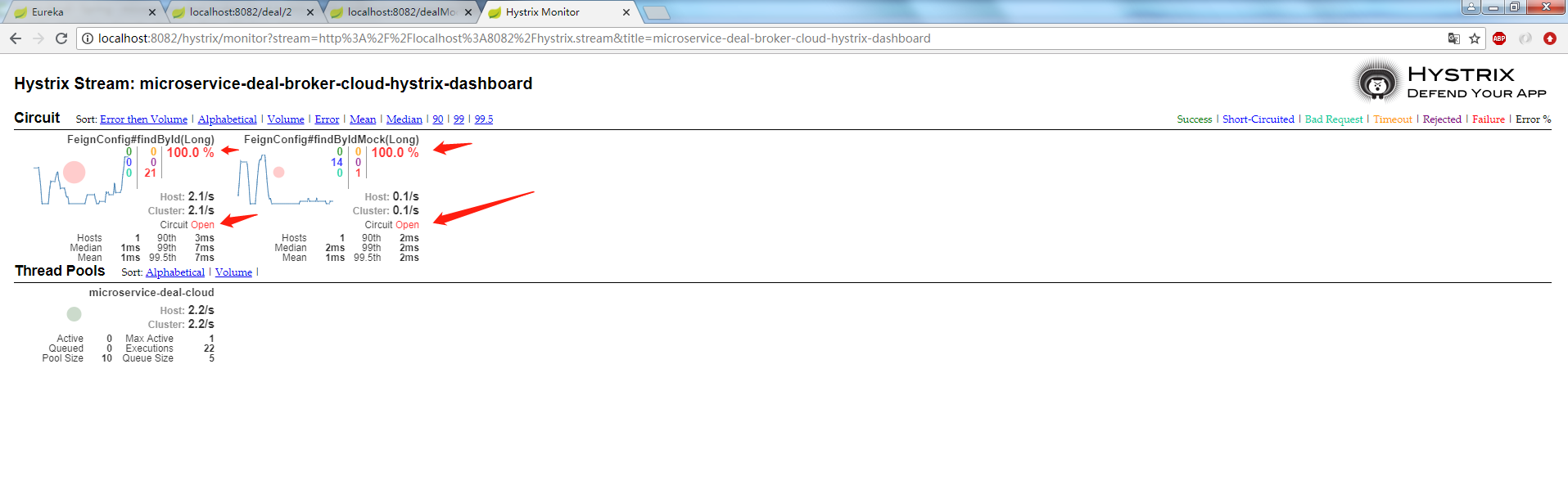

持续访问：http://localhost:8082/deal/2、http://localhost:8082/dealMock/2，然后刷新Dashboard：

由此我们便达到了对某个微服务节点实时监控的目的。(实时监控非常消耗系统资源)。

小结

Dashboard服务是个独立的结点，不需要配置eureka信息，需要Hystrix Dashboard 依赖包:spring-cloud-starter-netflix-hystrix-dashboard。
启用Hystrix Dashboard只需在主类上开启注解：@EnableHystrixDashboard。
要确保被监控的服务打开了Actuator，并开启了断路器（@EnableCircuitBreaker注解）。同时我们需要对Actuator做访问时需要对一些节点做声明，本案例中默认所有监控节点都可以被查看：
management: endpoints: web:exposure: include: ‘*’。
SpringCloud V2.0+之后需要手动声明HystrixMetricsStreamServlet，详情查看本小节HystrtixStreamServlet.java。
本小节用到的案例：microservice-deal-eureka、microservice-deal-cloud、microservice-deal-broker-cloud-hystrix-dashboard。
