基于C++实现（界面）图形编辑器【100011268】

项目：图形编辑器

100011268-基于C++实现（界面）图形编辑器

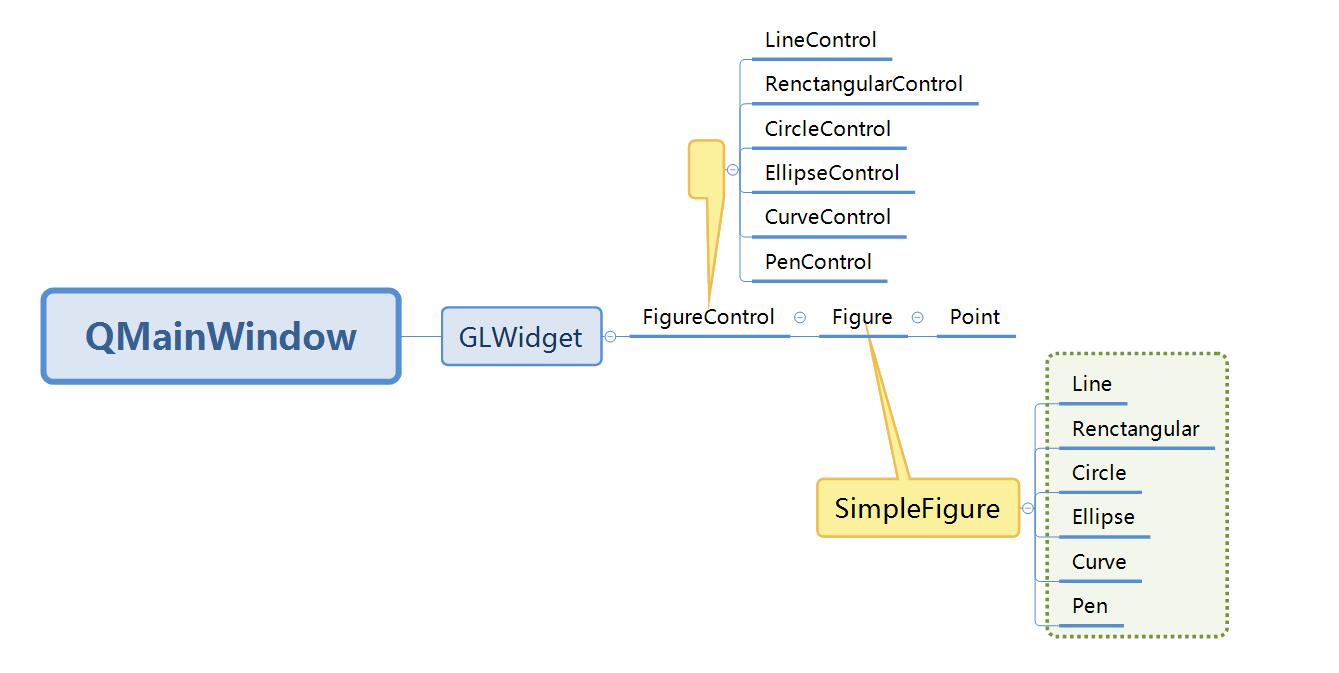

一、架构图：

开发环境：

操作系统	Windows 10
编程语言	C++ 11
外部库	Qt 5.8，OpenGL
编译器	MinGW
IDE	Qt Creator 4.2.1

二、功能：

1. 新建文件，保存文件，打开文件
2. 基本图形的绘制——直线、矩形、圆、椭圆、曲线、涂鸦笔
3. 对图形的变换——平移、旋转、缩放
4. 对图形的设置——颜色选择、线条粗细设置
5. 对图形的修改——填充、删除、清除、撤销
6. 文字编辑的插入（在代码内，但实验并不理想）

三、设计说明

3.1 矩形

矩形的类

矩形是Rectangular类和RectangularControl类来实现的，其中Rectangular类是继承SimpleFigure类，RectangularContro是继承FigureControl类。Rectangular类主要包含点的存储和矩形的底层绘图，RectangularContro类主要是存储所有的Rectangular类对象，并与qt进行交互，调用绘图界面。

矩形的生成算法

矩形的生成主要是两步：第一步是记录矩形的两个对角线角，第二步是通过两个对角线角点，来计算四条边上的像素点，再将所有像素点显示出来。

3.2 圆

Circle类继承SimpleFigure类和Area类。Circle类包含了圆的一些基本变量，圆心，半径，标记点，把手点，继承了SimpleFigure的轮廓点和Area类的填充点。Circle类提供了一些成员函数，能够对Circle对象进行一些操作，如平移，缩放，判断是否在圆上，删除，填充等。CircleControl类为操作Circle类提供了接口，实现鼠标，窗口工具栏对圆的操作，如在画布上画出图形，删除，清除，撤销等一系列操作功能。

绘制算法

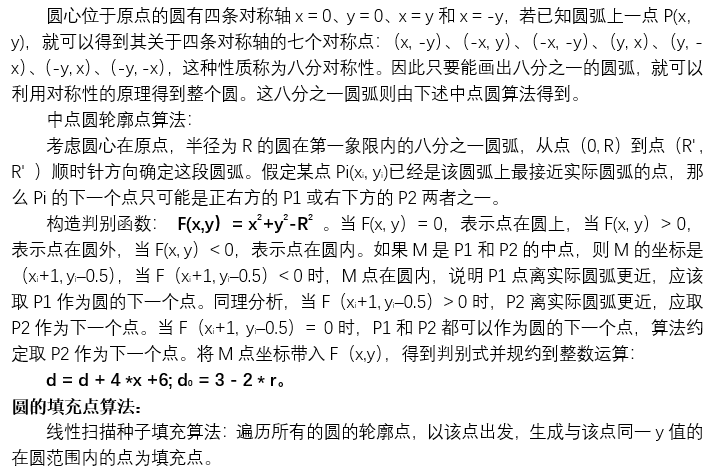

圆轮廓的绘制：

3.3 椭圆

椭圆的类和数据结构

椭圆的实现是由MyEllipse和EllipseControl两个类来完成的，其中MyEllipse是继承于SimpleFigure类和Area类，ElllipseControl是继承于FigureControl类。MyEllipse类的主要功能在于数学和几何方面：计算椭圆圆周上的点并存在vector中；提供椭圆的缩放、旋转和平移功能。EllipseControl则是关于椭圆的编辑操作和用户交互：用vector保存所有画过的椭圆对象（MyEllipse是其成员变量），并基于用户鼠标操作生成椭圆、平移、旋转、缩放椭圆，删除和清空所有椭圆。

椭圆的几何特征是由其圆周上所有的点和其外接矩形的顶点确定的，这些点的指针均作为成员变量保存在MyEllipse类中的vector中，可以被遍历和查找。点的颜色和大小，决定了椭圆的颜色和椭圆圆周的粗细，由MyEllipse的基类SimpleFigure来设定。

椭圆生成算法

椭圆的生成是通过计算椭圆圆周上的像素点来实现的，采用了椭圆的bresenham 算法，该算法是一种生成椭圆的整数型算法，由于整个算法当中，均采用整数运算，生成椭圆的效率比较高。

由于椭圆是中心对称图形，我们只需要计算其1/4的部分，然后根据对称规律即可得到其他三部分的点。首先，将第一象限中的图形分为两部分，区域1是图形切线斜率大于-1的部分，区域2是图形切线斜率小于-1的部分，如图9所示。

（a）区域1 （b）区域2.

图1 第一象限分区示意图 图1 第一象限分区示意图

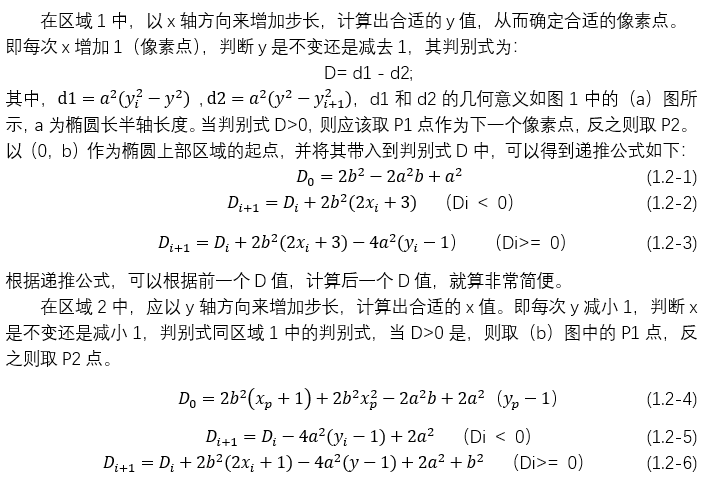

有了上述数学分析基础，接着进行下列bresenham算法（伪代码描述）：

1. 输入椭圆的中心点坐标和长短轴长度a,b；

2. 得到中心在原点的椭圆上的第一个点坐标（0，b）；

3. 根据公式（1.2-1）来计算初始的D值；

4. 在区域1中，从X0=0开始，不断递增至Xk，对于每个Xk位置，反复按照公式（1.2-2）或者公式（1.2-3）来计算决策参数Dk，若Dk小于0，则Yk不变，反之Yk要减小1。重复此过程，直到区域1边界点；

5. 在区域2中，对于每个Yk位置，从k=0开始，反复按照公式（1.2-5）或者公式（1.2-6）计算决策参数Dk，若其小于0，则Xk减少1，反之则Xk保持不变，和Xk-1一样；

6. 根据第一象限的点，对称求出其他三个象限的坐标点；

7. 把所有的点存入vector当中。

3.4 曲线

曲线类和数据结构

曲线的实现是由Curve和CurveControl两个类来完成的，Curve类是继承于SimpleFigure类，CurveControl是继承于FigureControl类。Curve类的主要功能在于数学和几何方面：计算曲线上的点并存在vector中；提供缩放、旋转和平移功能。CurveControl则是关于曲线的编辑操作和用户交互：用vector保存所有画过的曲线对象，并基于用户鼠标操作生成曲线、平移、旋转、缩放曲线，删除和清空所有曲线。

曲线的几何特征是由其4个顶点确定的，这些点的指针均作为成员变量保存在Curve类中的vector中，可以被遍历和查找。点的颜色和大小，决定了曲线的颜色和曲线圆周的粗细，由基类SimpleFigure来设定。

曲线生成算法

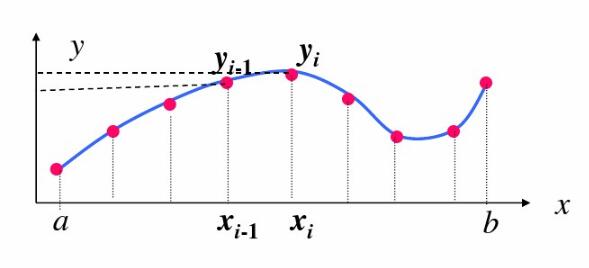

在三阶Bézier曲线中有四个控制点，设第i个控制点为，则和分别为曲线的起点和终点。曲线上点的计算公式为：

将从0累计到1，从而可以计算得到曲线上从到的所有点。（其中每次增加0.001，以保证曲线的连续）

3.5 画笔

画笔的类和数据结构

画笔功能是通过Pen类和myPenControl类来实现的，其中Pen类是继承SimpleFigure类，myPenControl是继承FigureControl类。Pen类主要包含点的存储和线的底层绘图，myPenControl类主要是存储所有的Pen类对象，并与qt进行交互。

用户每次执行画笔功能，myPenControl便会鼠标的位置保存在Pen类对象当中，并将其显示在画布上，达到实时显示鼠标轨迹的效果。所有的Pen类对象的指针，存储在vector容器中，用于遍历、查找、删除等。

画笔的生成算法

画笔功能的算法，原理比较简单，即通过Qt捕捉鼠标移动轨迹上的点，将每个点的坐标存储在点的vector当中，然后，每保存一个点，便将所有的点遍历一遍，每两个点之间，用直线连接起来，这样就生成了一条实时的轨迹曲线。

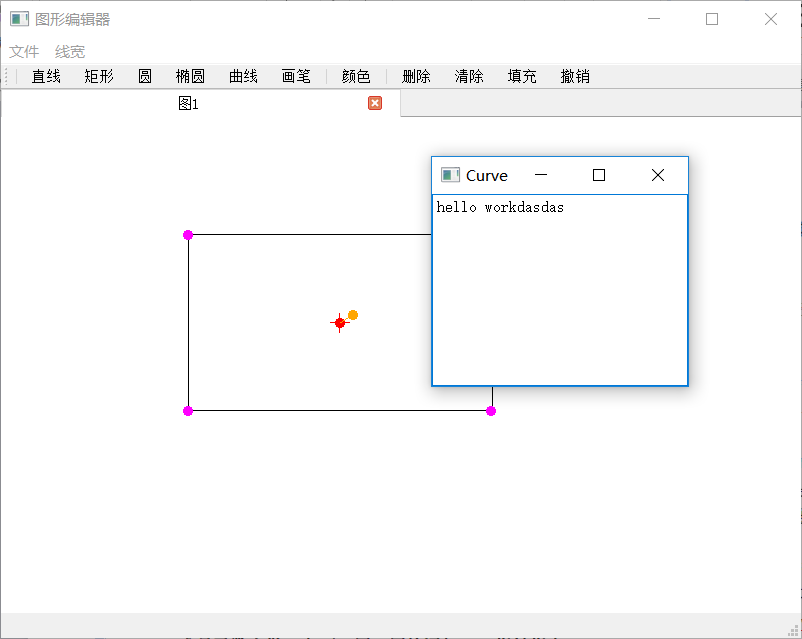

3.6 文本框分析

文本框：如何在已有图层上插入文本是一个讨论点，我认为可以把文本框通过继承矩形类，来

• 数据结构

文本框的设计是通过继承矩形类，然后修改矩形的构造函数，通过键盘回调函数来输入文本，保存信息到文本框类中。

• 遇到的问题

其中思考过几种途径，包括通过模仿画笔，通过opengl库来绘制文本，但与画笔不同的是文本不能简单的通过点来制作；又思考到加载graphics库的文本绘制函数，但注意到了画布的问题。后面又考虑到QTextEdit库，但也不能输出到glwidget上来

最后采用的是Qt本身自带的QPainter来绘制，阅读说明，注意到QPainter的类构造函数中可以通过Qwidget的指针进行生成。本次项目的画布是GLWidget类的对象，是QWidget的派生类，但编译的时候一直报错，最后由于缺乏解决的渠道，未能解决这个问题。

体会：

首先由于我们的软件架构模式，我发现在矩形类对象生成的时候，根本无法找到画布GLwidget，这个问题在我们绘图，变换图形方面本身不是问题，但涉及到对画布本身进行操作的时候，感觉到了不如面向过程的编程方便，为解决这个问题，我不得不从glwidget的成员函数出发，向下一层一层的添加this指针指向glwidget。

四、使用说明

4.1 矩形

绘制

本程序绘制矩形的功能包括：根据用户鼠标拖动，生成对应的矩形，并可以设置矩形的外边框颜色、边框线条粗细。首先在已有画布的情况下，点击矩形功能，然后按下鼠标左键，并拖动，就可以得到相应的矩形，其中，鼠标移动的起点和终点是矩形的对角线角点，两点决定了矩形的位置和大小。

																		图x 矩形绘制实例

选中

只要用鼠标左键点击已有矩形的外边框，便可以选中矩形，选中的矩形，会显示四个角点，并用粉红色标记；显示中心点，用红色标记；显示把手点，用橘色标记。

平移

首先选中某个目标矩形，然后鼠标点击中心点，并拖动，则矩形将会沿着鼠标方向平移。

4.2 圆：

绘制圆

本程序可以绘制圆，在建立好画布的条件下，点击工具栏的“圆”，进入到圆绘制模式，通过点击鼠标左键，然后保持按下左键的同时拖动鼠标，松开鼠标左键后，即可画出一个圆。当拖动鼠标绘图时，鼠标拖动起始点为圆的圆心，同时生成圆的外接矩形，决定了圆的位置和大小，如图1所示。

该圆刚画出时，其外接矩形将会通过虚线标出，并显示其标记点（四个顶点、中心点和把手点），中心点和把手点之间有直线相连。

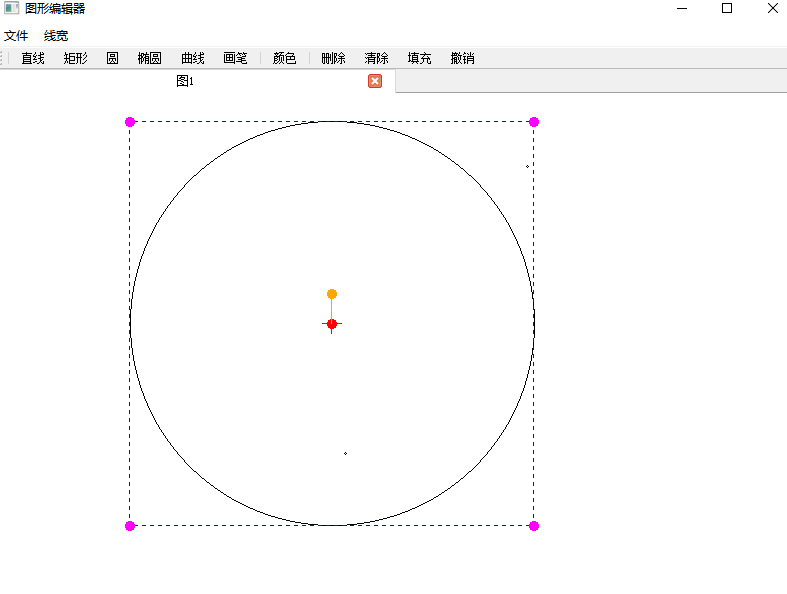

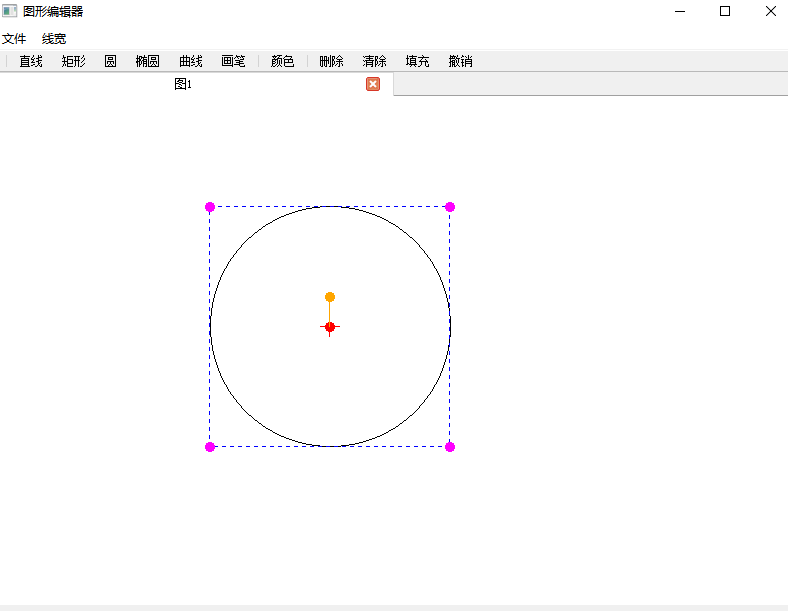

																			图1 绘制圆示意图

选中圆

当前刚绘制完的圆默认是被选中的状态，也可以选择其他已经画过的圆作为当前标记圆。选中的方法是用户的鼠标必须点击在某个圆的轮廓。

当某个圆被选中后，该圆的把手点用橘黄色标记，中心点用红色原点标记、外接矩形用蓝色虚线框显示、外接矩形四个顶点用紫色圆点显示，如图1所示。该圆会被置于所有图形的顶层。选中圆后，可以对其进行编辑操作。

圆编辑

选中某个圆后，可以对该圆进行编辑操作，包括：平移、旋转和缩放。

平移

当选中圆后，鼠标点击并拖动圆中心点，即可整体平移圆。鼠标移动的矢量即为圆的平移矢量。

缩放

用户选中目标圆后，点击圆外接矩形标记点，并移动鼠标，可以对当前圆进行放大或缩小，图2展示了缩放的示意图。

（a）选中的圆

（b）缩放之后的圆

																			图2 圆缩放示意图

填充：

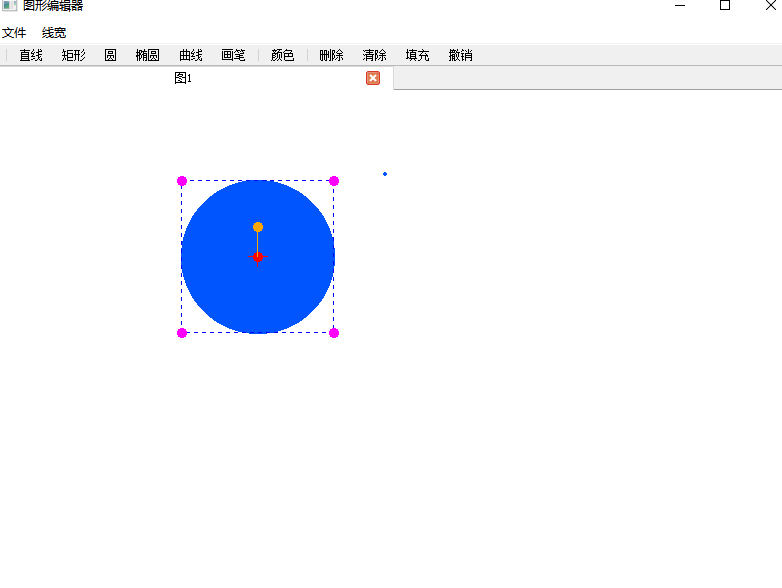

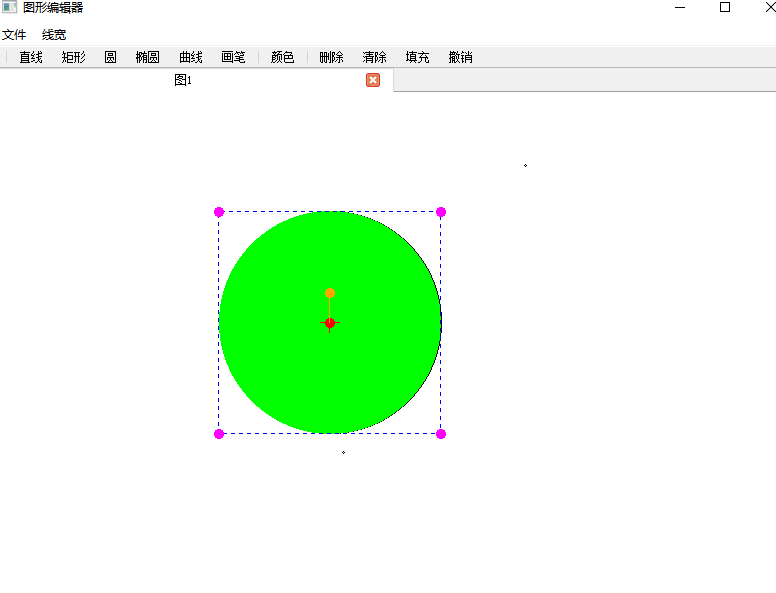

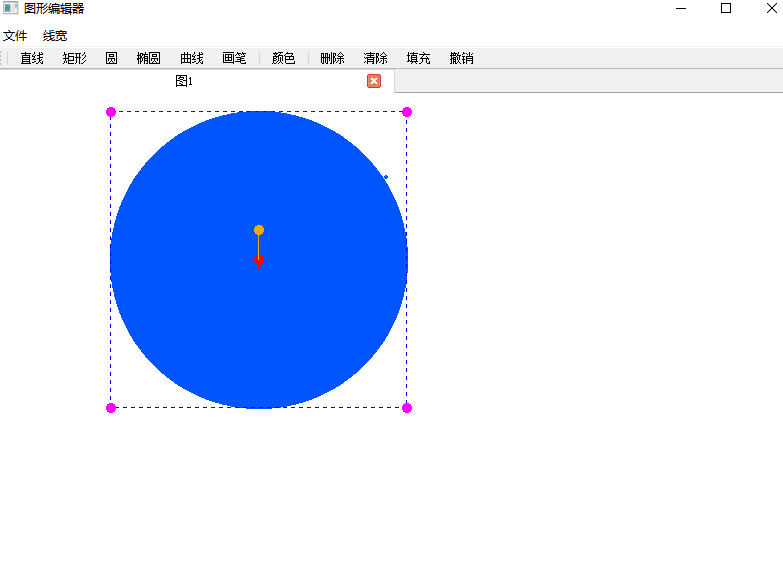

选择想要填充的图形，（目前，圆，椭圆，矩形可以被填充），点击工具栏中的“填充”按钮，便能对图形填充颜色。颜色默认为绿色，若想改变颜色，则需在填充之前选择颜色。图3是填充功能的展示。

（a）选中的圆 （b）填充之后的圆

																								图3 填充示意图

4.3 椭圆

绘制椭圆

本程序可以绘制椭圆，在建立好画布的条件下，进入到椭圆绘制模式，通过点击鼠标左键，然后保持按下左键的同时拖动鼠标，松开鼠标左键后，即可画出一个椭圆。当拖动鼠标绘图时，鼠标拖动起始点和终止点构成了一个矩形的对角线顶点，该矩形为椭圆的外接矩形，决定了椭圆的位置和大小，如图1所示。

该椭圆刚画出时，其外接矩形将会通过虚线标出，并显示其标记点（四个顶点、中心点和把手点），中心点和把手点之间有直线相连。

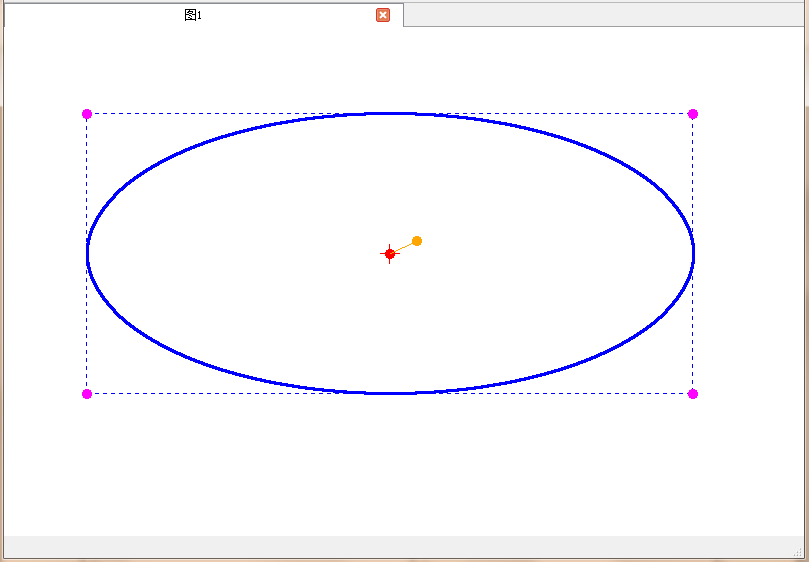

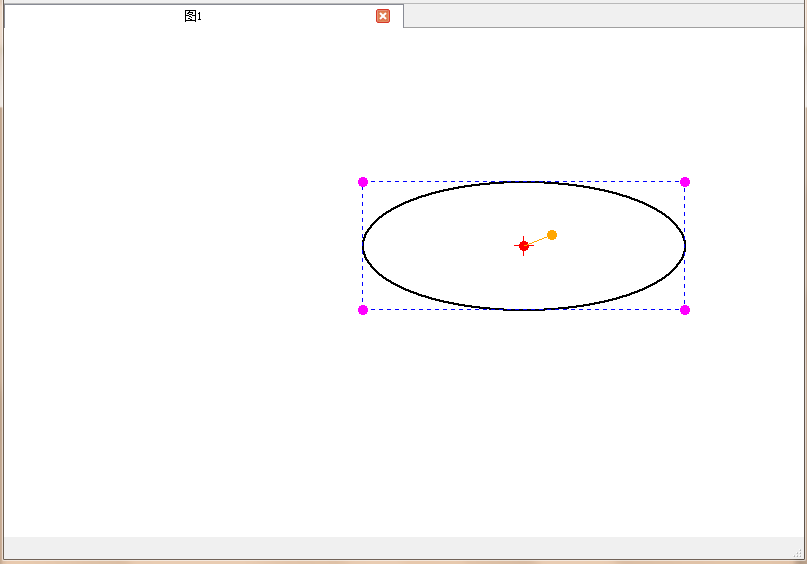

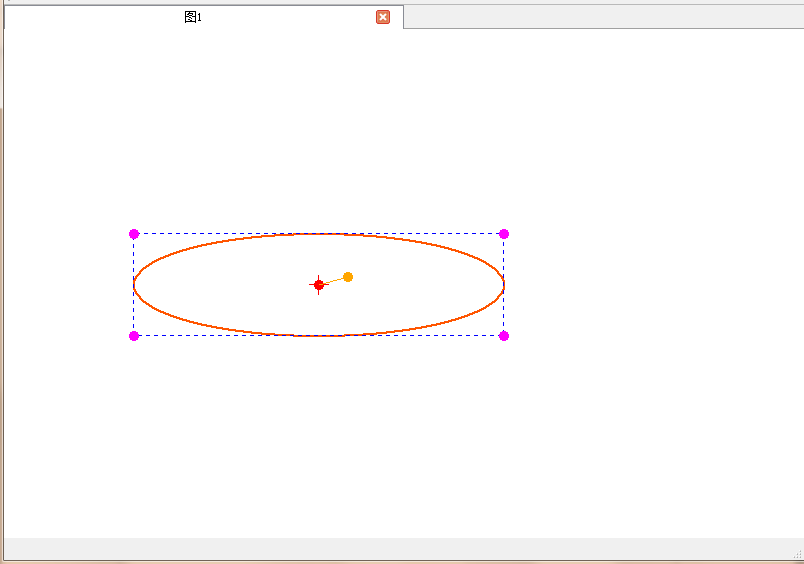

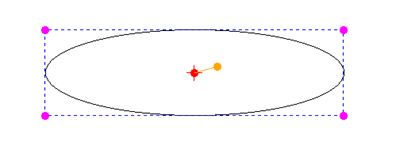

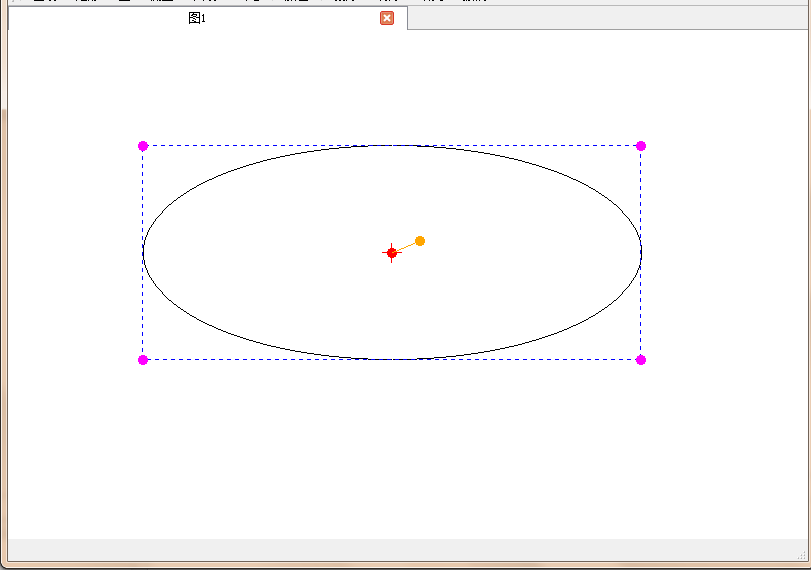

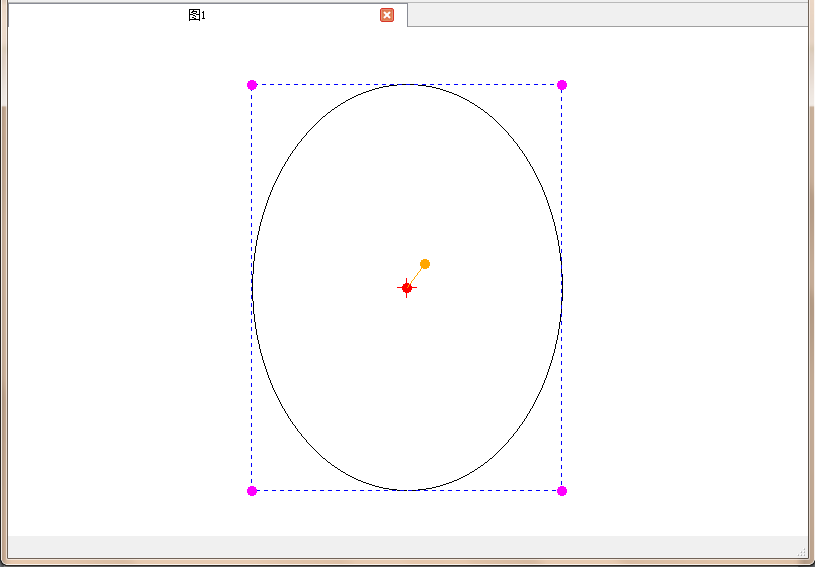

																				图1 绘制椭圆示意图

选中椭圆

当前刚绘制完的椭圆默认是被选中的状态，也可以选择其他已经画过的椭圆作为当前标记椭圆。选中的方法是用户的鼠标必须点击在某个椭圆图形内部，或者是其标记点。

当某个椭圆被选中后，该椭圆的把手点用橘黄色标记，中心点用红色原点标记、外接矩形用蓝色虚线框显示、外接矩形四个顶点用紫色圆点显示，如图1所示。该椭圆会被置于所有图形的顶层。选中椭圆后，可以对其进行编辑操作。

椭圆编辑

选中某个椭圆后，可以对该椭圆进行编辑操作，包括：平移、旋转和缩放。

平移

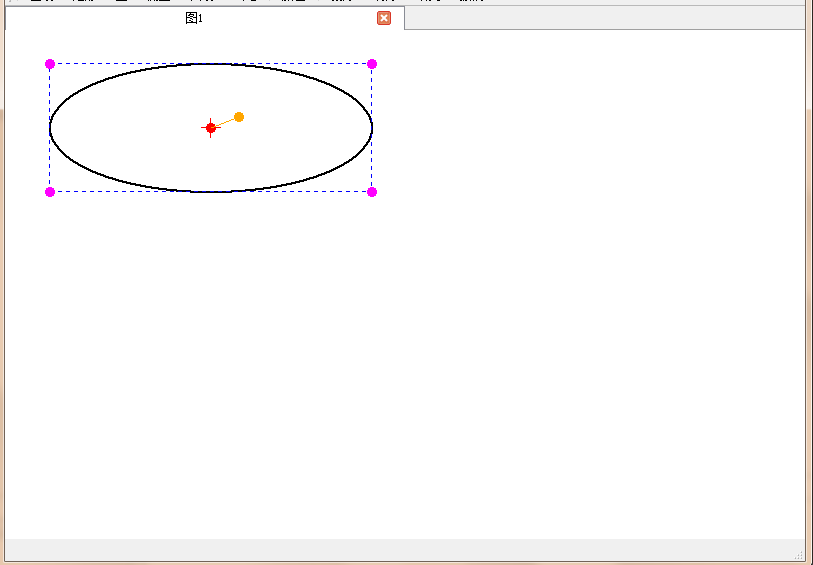

当选中椭圆后，鼠标点击并拖动椭圆中心点，即可整体平移椭圆。鼠标移动的矢量即为椭圆的平移矢量。

旋转

选中目标椭圆，可以看到椭圆的把手点。点击并拖动这个把手点，就可以绕着椭圆中心旋转该椭圆。由于椭圆旋转后会变形，旋转功能只是实现90°旋转，即用户拖动把手点旋转，若拖动的角度小于90°则不旋转，大于90°则整个椭圆旋转90°。椭圆旋转操作示意图如图2所示。

																			（a）选中目标椭圆

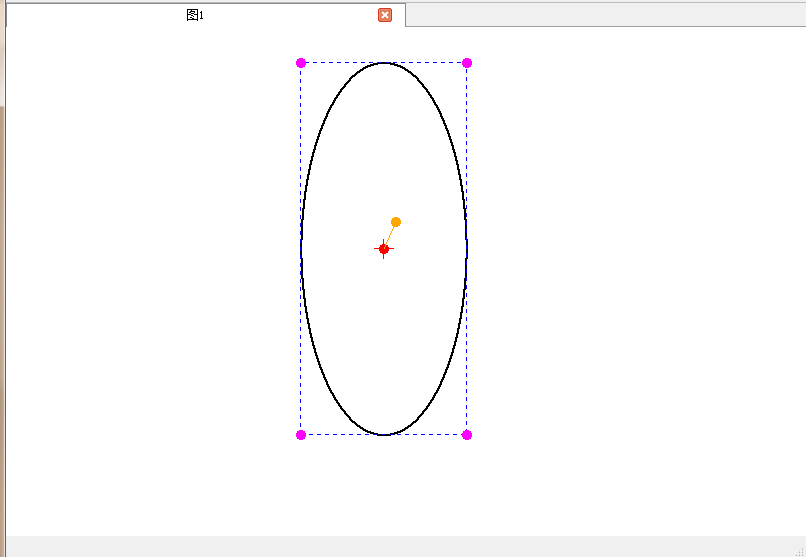

																			（b）旋转后的椭圆

缩放

用户选中目标椭圆后，点击椭圆外接矩形标记点，并移动鼠标，可以对当前椭圆进行放大或缩小，图3展示了缩放的示意图。

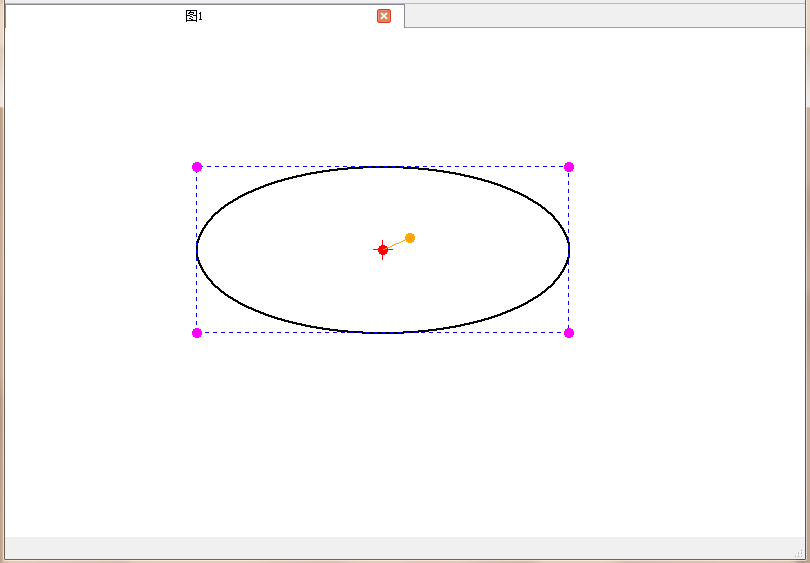

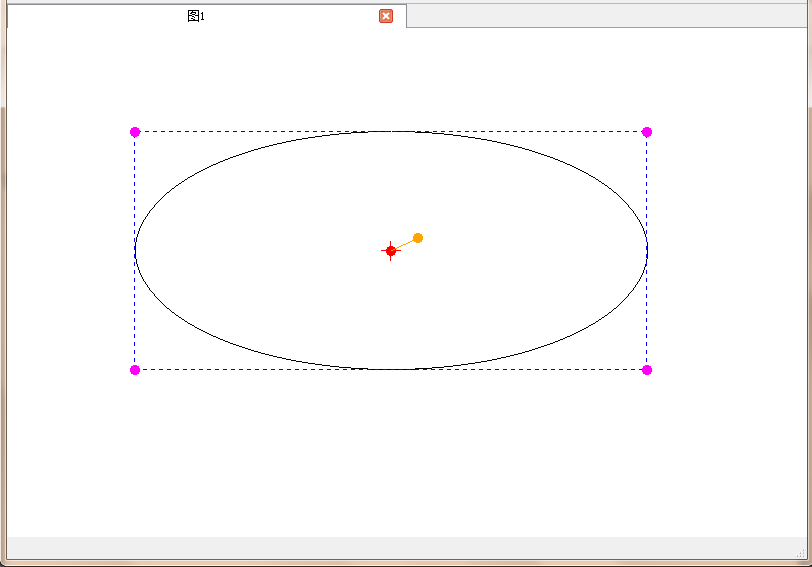

											（a）选中的椭圆  （b）缩放之后的椭圆

4.4 曲线

绘制曲线

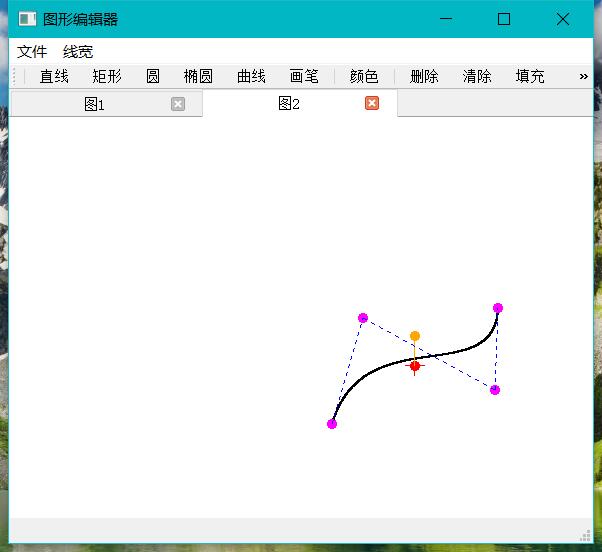

本程序可以绘曲线，在建立好画布的条件下，点击工具栏的“曲线”，进入到曲线绘制模式，通过点击鼠标左键，然后在任意位置画下四个点，即可绘制出曲线。

该曲线刚画出时，其外接矩形将会通过虚线标出，并显示其标记点（四个顶点、中心点和把手点），中心点和把手点之间有直线相连。

选中曲线

当某个曲线被选中后，该曲线的把手点用橘黄色标记，中心点用红色原点标记、四个顶点用紫色圆点显示，如图1所示。该圆会被置于所有图形的顶层。选中圆后，可以对其进行编辑操作。

曲线编辑

选中某个曲线后，可以对该曲线进行编辑操作，包括：平移、旋转。

平移

当选中曲线后，鼠标点击并拖动中心点，即可整体平移。鼠标移动的矢量即为曲线的平移矢量。

4.5 画笔

本程序的画笔功能是：由鼠标操作，实现任意曲线的绘制。结合设定颜色和线宽，用户可以根据自己需要画出任意的曲线和曲线组合图案。

首先，在一块画布上，点击“画笔”工具，便开启了画笔模式，此后，按下鼠标左键，并拖动，就可以在画布上实时画出曲线。鼠标移动轨迹，即为线条的轨迹。若松开鼠标左键，则画笔功能停止；再次按下鼠标左键，可继续进行绘制轨迹曲线。如图4所示，使用画笔，可以画出鼠标移动轨迹。

由于画笔要实现的是画出任意轨迹曲线的功能，故没有选中、旋转和缩放功能。

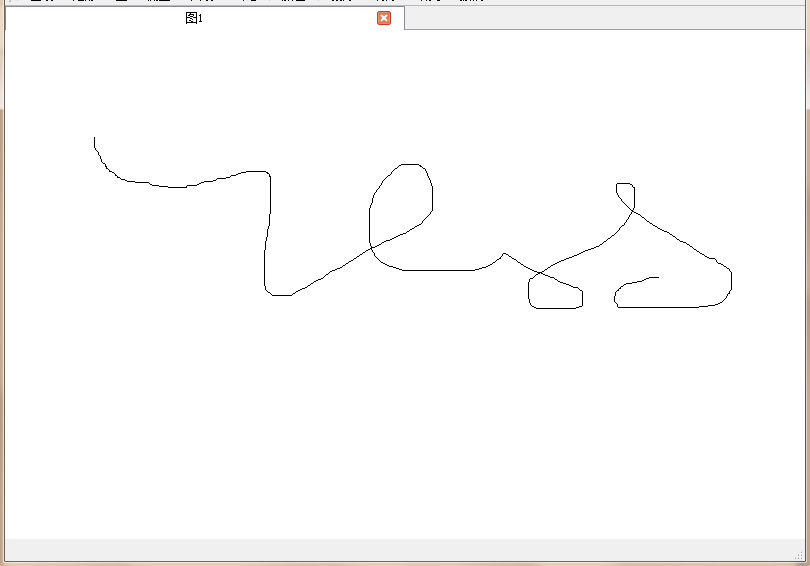

																图4 画笔使用实例

4.6 删除、清除、撤销：

在软件中，每一个生成的图像都作为一个Figure类保存在vector容器中，每一次删除操作，都把该图像从vector容器中删除，加入到另一个保存历史记录的vector中，以先进后出的原则实现撤销的操作。使用“清除”后，Figure类vector容器中所有的元素都被删除，所以无法被撤销。

删除：选中图形后，点击“删除”按钮，即可删除图形。

清除：点击“清除”按钮，即可清空画布上的所有图形。

撤销：在删除图形后，可点击工具栏中的“撤销”按钮，即可恢复上一次被删除后的图形。

“撤销”功能无法恢复被“清除”的图形。

具体操作可看操作视频。

五、测试分析

5.1 矩形

绘制

测试了矩形的绘制，不同的鼠标移动轨迹是否可以生成对应的矩形。同时测试了设定不同的颜色和宽度，发现都可以实现。测试表明矩形功能复合设计要求。

																					图10 矩形测试实例

平移

对原始矩形进行平移，如图所示。除了图中实例之外，我们还对目标矩形进行了多方向、连续移动，发现均能实现。在有多个矩形的画布中，也可以实现对选中矩形的平移。

																	（a）原始目标矩形  （b）平移后的矩形

																						图11 矩形平移测试实例

5.2 圆测试

绘制

鼠标点击拖动，绘制不同位置、不同形状、不同颜色和线宽的圆。如图3所示，根据测试，绘制圆功能正常。

												（a）多个圆、任意位置和大小,不同线宽，颜色

平移

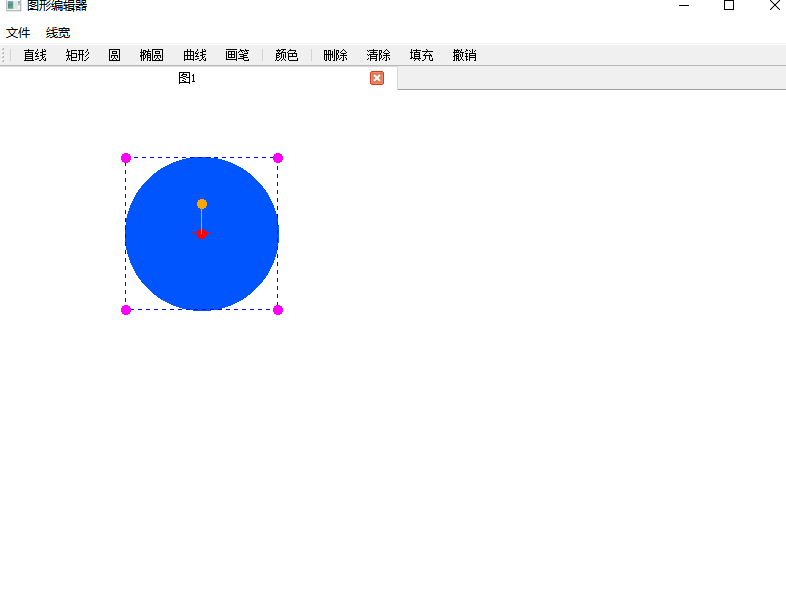

选中目标圆，对其进行平移操作，测试情况如图4所示。多次平移测试表明，圆可以实现任意平移操作，平移功能正常。

																		（a）目标圆  （b）平移后的圆

缩放

对目标椭圆进行缩放，如图5所示。对目标椭圆，可以进行任意放大和缩小，多次测试表明，缩放功能正常，填充图形也能正常缩放。

																（a）目标圆1  （b）放大目标圆1

5.3 椭圆测试

绘制

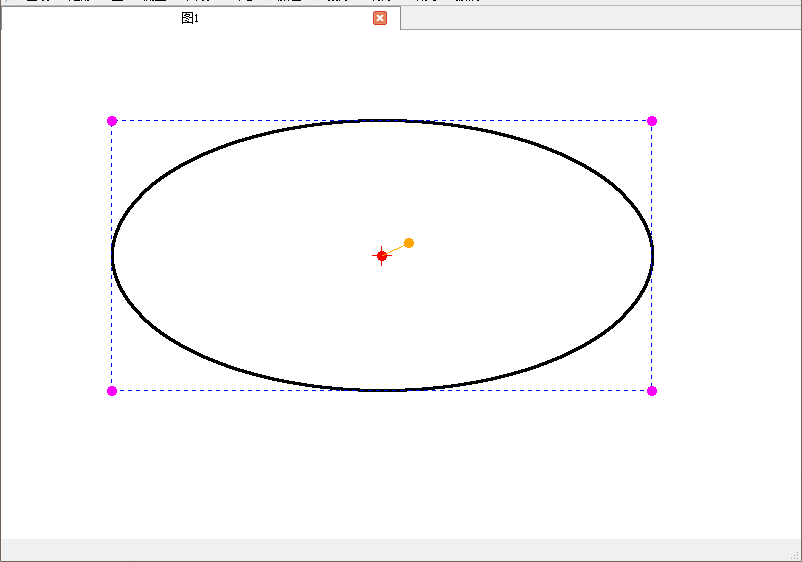

鼠标点击拖动，绘制不同位置、不同形状、不同颜色和线宽的椭圆。如图4所示，根据测试，绘制椭圆功能正常。

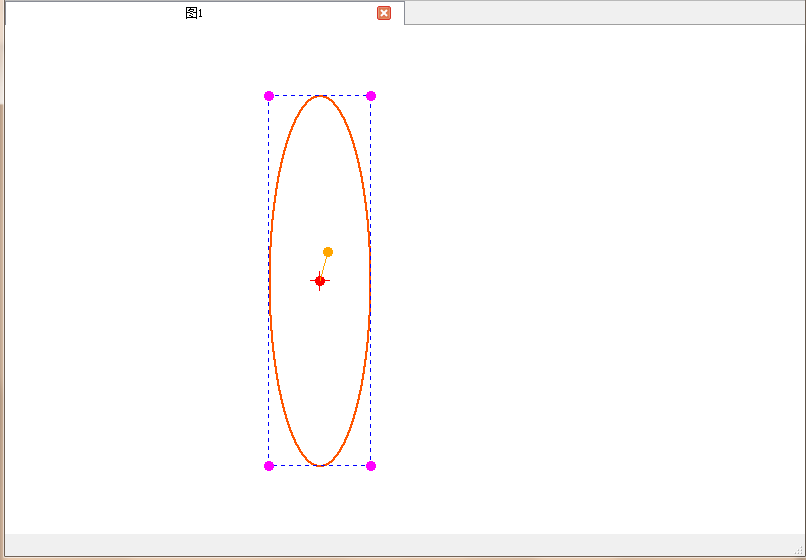

															（a）横向椭圆  （b）纵向椭圆

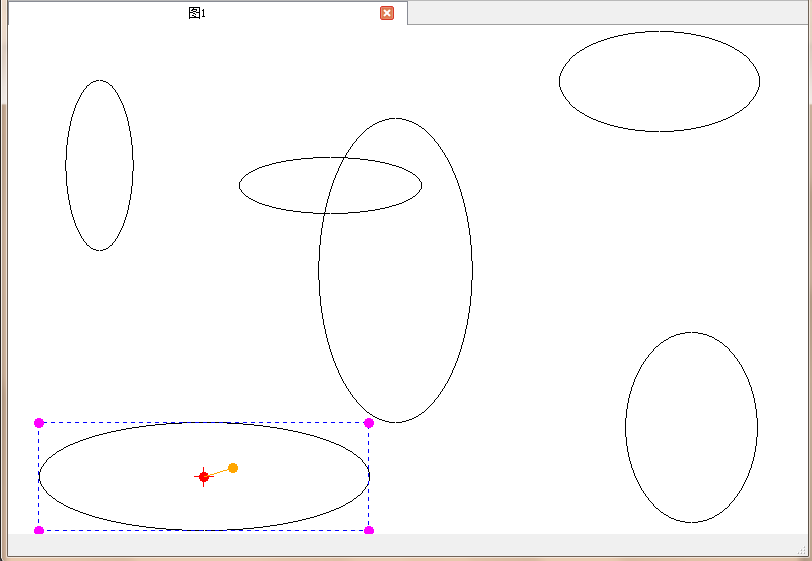

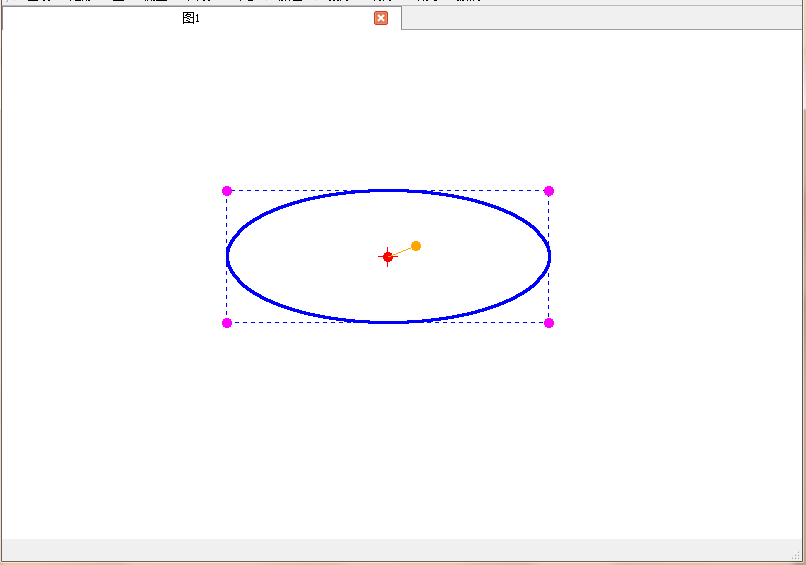

								（c）多个椭圆、任意位置和大小  （d）多个椭圆，不同线宽、不同颜色

平移

选中目标椭圆，对其进行平移操作，测试情况如图5所示。多次平移测试表明，椭圆可以实现任意平移操作，平移功能正常。

																（a）目标椭圆  （b）平移后的椭圆

旋转

对目标椭圆进行旋转操作，使得该椭圆旋转90°。经过对不同椭圆进行旋转测试，发现均可以实现正常的旋转功能。

															（a）长轴水平的椭圆	（b）旋转之后的椭圆

															（c）长轴竖直的椭圆	（d）旋转之后的椭圆

缩放

对目标椭圆进行缩放，如图7所示。对目标椭圆，可以进行任意放大和缩小，多次测试表明，缩放功能正常。

																	  （a）目标椭圆 	（b）缩小

																	  （c）目标椭圆2	（d）放大目标椭圆2

5.3.1 曲线测试

绘制

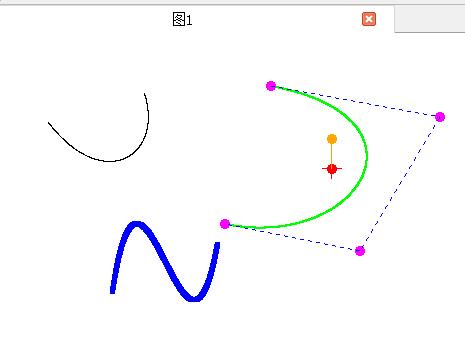

鼠标点击拖动，绘制不同位置、不同形状、不同颜色和线宽的曲线。根据测试，绘制曲线功能正常。

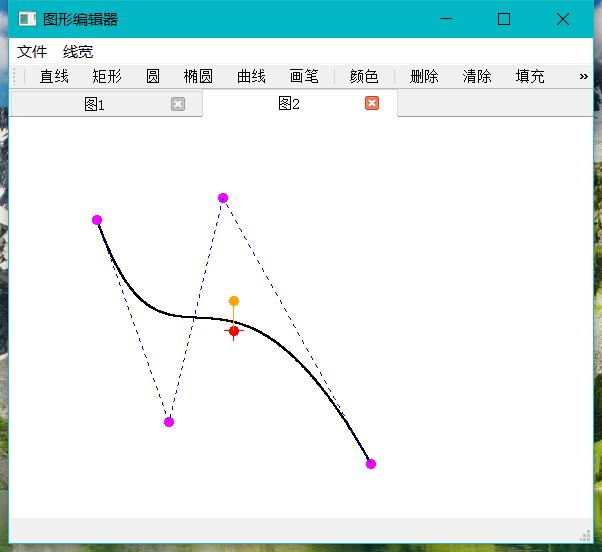

平移

选中目标曲线，对其进行平移操作，测试情况如图所示。多次平移测试表明，曲线可以实现任意平移操作，平移功能正常。

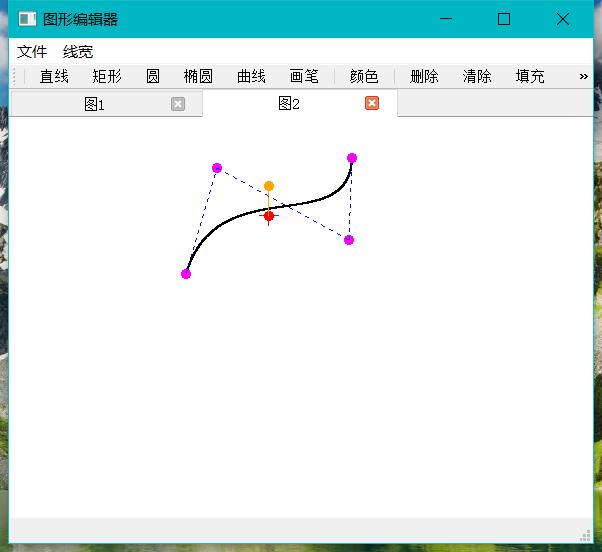

旋转

对目标曲线进行旋转操作，使得该曲线旋转任意角度，发现均可以实现正常的旋转功能。

5.3.2 画笔

本程序画笔支持用户设定颜色、设定线宽，来画出曲线。如图8所示，可以用画笔功能画出任意曲线，也可以在同一画布当中画出多条曲线，并可以设定不同的颜色和线条宽度。测试表明，画笔可以实现设定功能。

（a）简单曲线 （b）多条曲线、多种颜色和线宽

总结：

经验：

本次大程序设计，能够帮助我们进一步地理解面向对象编程设计。在实现类的过程中，发现了类的设计需要提前精心的设计，在实现类的过程中了解到了类的设计和实现的不易，但在扩展性方面又有很大的便利。本次大程序的作业过程中，也让我们体会到了团队合作的重要性。

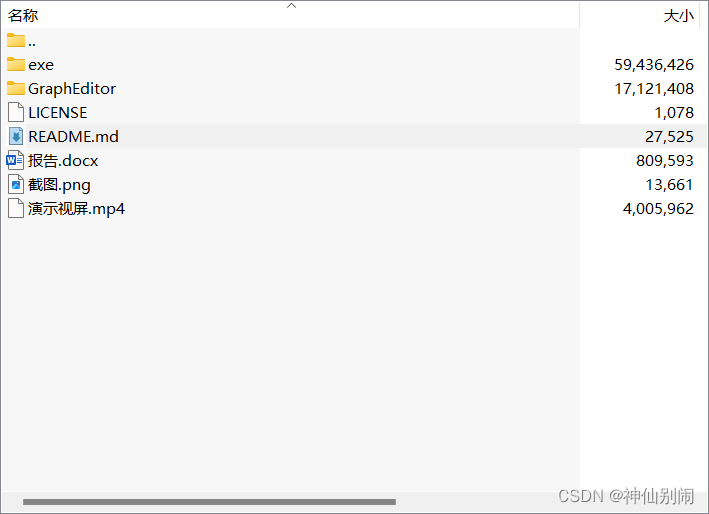

♻️ 资源

大小： 26.9MB
➡️ 资源下载：https://download.csdn.net/download/s1t16/87575070
