说明
【跟月影学可视化】学习笔记。
图形系统是如何绘图的？

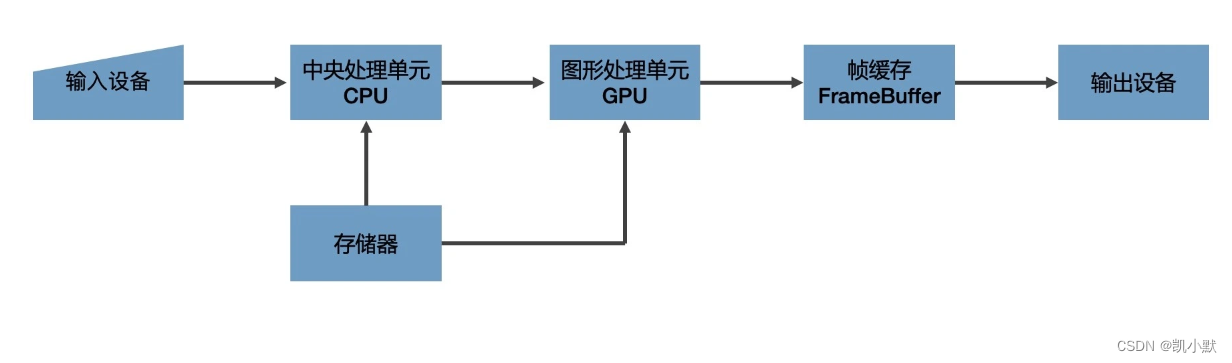

一个通用计算机图形系统主要包括 6 个部分，分别是：
- 输入设备
- 中央处理单元：首先，数据经过 CPU 处理，成为具有特定结构的几何信息。
- 图形处理单元：然后，这些信息会被送到 GPU 中进行处理。
- 存储器
- 帧缓存：光栅信息会输出到帧缓存中
- 输出设备
- 光栅（
Raster）：几乎所有的现代图形系统都是基于光栅来绘制图形的，光栅就是指构成图像的像素阵列。 - 像素（
Pixel）：一个像素对应图像上的一个点，它通常保存图像上的某个具体位置的颜色等信息。 - 帧缓存（
Frame Buffer）：在绘图过程中，像素信息被存放于帧缓存中，帧缓存是一块内存地址。 - CPU（
Central Processing Unit）：中央处理单元，负责逻辑计算。 - GPU（
Graphics Processing Unit）：图形处理单元，负责图形计算。
渲染管线（RenderPipelines）
在 GPU 中要经过两个步骤生成光栅信息：
- 对给定的数据结合绘图的场景要素（例如相机、光源、遮挡物体等等）进行计算，最终将图形变为屏幕空间的 2D 坐标。
- 为屏幕空间的每个像素点进行着色，把最终完成的图形输出到显示设备上。
这整个过程是一步一步进行的，前一步的输出就是后一步的输入，我们把这个过程叫做渲染管线（RenderPipelines）。
GPU 是什么？
GPU 是由大量的小型处理单元构成的，它可能远远没有 CPU 那么强大，但胜在数量众多，可以保证每个单元处理一个简单的任务。
每处理一个像素点就相当于完成了一个简单的任务，而一个图片应用又是由成千上万个像素点组成的，要处理这么多的小任务，比起使用若干个强大的 CPU，使用更小、更多的处理单元，是一种更好的处理方式。
WebGL绘图流程
如何用 WebGL 绘制三角形？
浏览器提供的 WebGL API 是 OpenGL ES 的 JavaScript 绑定版本，它赋予了开发者操作 GPU 的能力。
绘制步骤：
- 创建 WebGL 上下文
- 创建 WebGL 程序（WebGL Program）
- 将数据存入缓冲区
- 将缓冲区数据读取到 GPU
- GPU 执行 WebGL 程序，输出结果
步骤一：创建 WebGL 上下文
const canvas = document.querySelector('canvas');
const gl = canvas.getContext('webgl');
步骤二：创建 WebGL 程序
WebGL 程序是一个 WebGLProgram 对象，它是给 GPU 最终运行着色器的程序，而不是我们正在写的三角形的 JavaScript 程序。
1、编写两个着色器（Shader）
WebGL 是以顶点和图元来描述图形几何信息的。
- 顶点就是几何图形的顶点
- 图元是 WebGL 可直接处理的图形单元，由 WebGL 的绘图模式决定，有点、线、三角形等等。
注意：图元是 WebGL 可以直接处理的图形单元，所以其他非图元的图形最终必须要转换为图元才可以被 WebGL 处理。
WebGL 绘制一个图形的过程，一般需要用到两段着色器
- 顶点着色器（
Vertex Shader）：负责处理图形的顶点信息 - 片元着色器（
Fragment Shader）：负责处理图形光栅化后的像素信息
顶点着色器的作用：
- 通过 gl_Position 设置顶点
- 向片元着色器传递数据：通过 varying 变量传给片元着色器，根据片元着色器的像素坐标与顶点像素坐标的相对位置做线性插值。
const vertex = `
attribute vec2 position;
void main() {
gl_PointSize = 1.0;
gl_Position = vec4(position, 1.0, 1.0);
}
`;
const fragment = `
precision mediump float;
void main() {
gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`;
2、创建成 shader 对象
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertex);
gl.compileShader(vertexShader);
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragment);
gl.compileShader(fragmentShader);
3、创建 WebGLProgram 对象
将两个 shader 关联到 WebGL 程序，将 WebGLProgram 对象链接到 WebGL 上下文对象上。
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
4、通过 useProgram 选择启用 WebGLProgram 对象
gl.useProgram(program);
步骤三：将数据存入缓冲区
1、WebGL 的坐标系

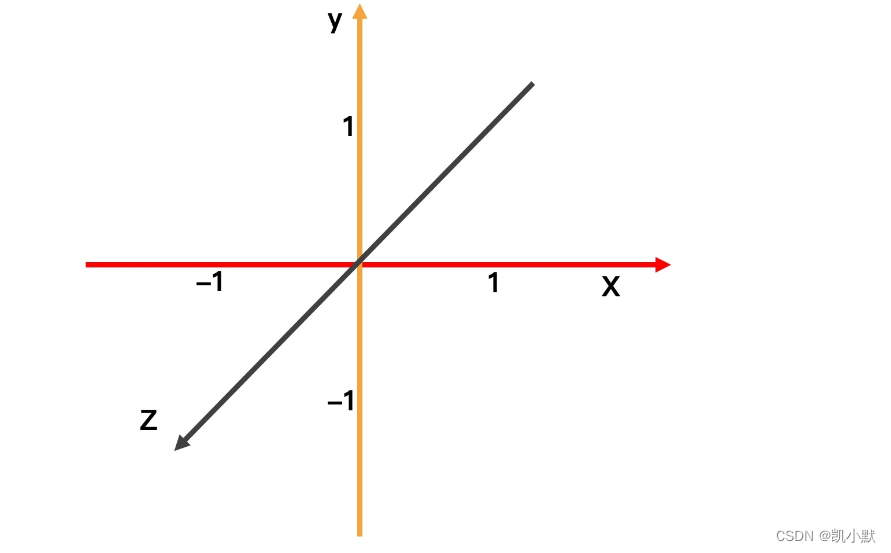

WebGL 的坐标系是一个三维空间坐标系，坐标原点是（0,0,0）。其中，x 轴朝右，y 轴朝上，z 轴朝外。这是一个右手坐标系。

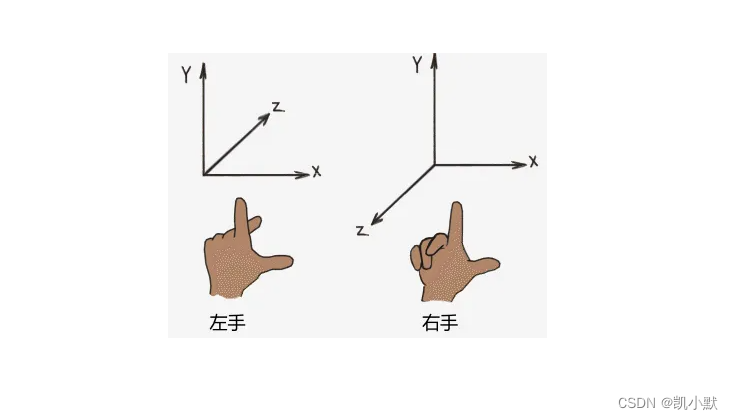

左手右手对比图
2、定义三角形的三个顶点

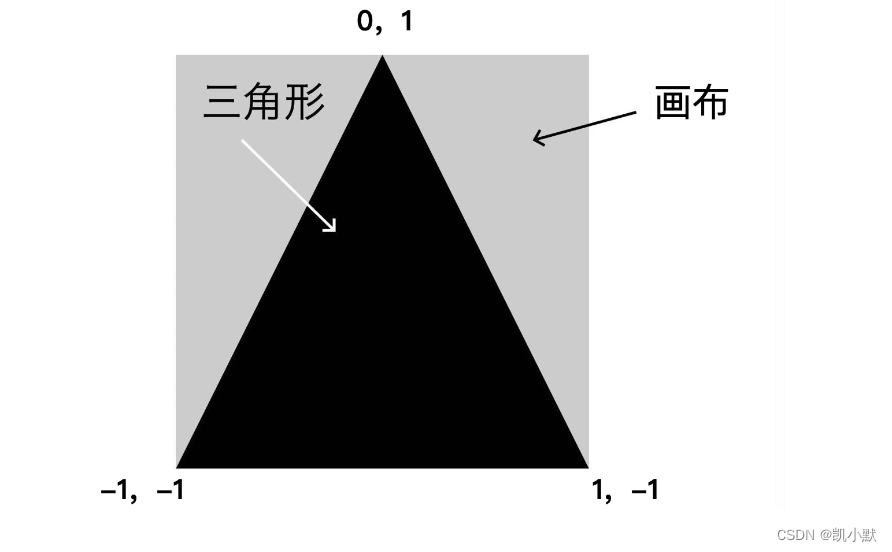

比如要绘制下面这个二维的三角形，三个顶点分别如下：
WebGL 使用的数据需要用类型数组定义，默认格式是 Float32Array。
Float32Array是 JavaScript 的一种类型化数组（TypedArray），JavaScript 通常用类型化数组来处理二进制缓冲区。
const points = new Float32Array([
-1, -1,
0, 1,
1, -1,
]);
3、将数据写入 WebGL 的缓冲区
- 创建一个缓存对象
- 将它绑定为当前操作对象
- 再把当前的数据写入缓存对象
const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);
步骤四：将缓冲区数据读取到 GPU
将 buffer 的数据绑定给顶点着色器的 position 变量
// 获取顶点着色器中的position变量的地址
const vPosition = gl.getAttribLocation(program, 'position');
// 给变量设置长度和类型
gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0);
// 激活这个变量
gl.enableVertexAttribArray(vPosition);
步骤五：执行着色器程序完成绘制
调用绘图指令，就可以执行着色器程序来完成绘制
// 将当前画布的内容清除
gl.clear(gl.COLOR_BUFFER_BIT);
// 传入三角形图元、顶点偏移量和顶点数量进行绘制
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);
完整代码
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>如何用WebGL绘制最简单的几何图形</title>
<style>
canvas {
border: 1px dashed salmon;
}
</style>
</head>
<body>
<canvas width="240" height="240"></canvas>
<script>
// 获取 webgl 上下文
const canvas = document.querySelector('canvas');
const gl = canvas.getContext('webgl');
// 顶点着色器代码片段：attribute 表示声明变量，vec2 是变量的类型，它表示一个二维向量，position 是变量名。
const vertex = `
attribute vec2 position;
void main() {
gl_PointSize = 1.0;
gl_Position = vec4(position, 1.0, 1.0);
}
`;
// 片元着色器代码片段：gl_FragColor 的值来定义和改变图形的颜色，RGBA 色值表示的四维向量数据
// rgba(250,128,114,1) vec4(250/255, 128/255, 114/255, 1)
const fragment = `
precision mediump float;
void main() {
gl_FragColor = vec4(0.9803921568627451, 0.5019607843137255, 0.4470588235294118, 1);
}
`;
// 将着色器代码片段创建成 shader 对象
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertex);
gl.compileShader(vertexShader);
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragment);
gl.compileShader(fragmentShader);
// 创建 WebGLProgram 对象
const program = gl.createProgram();
// 将两个 shader 关联到 WebGL 程序
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
// 将 WebGLProgram 对象链接到 WebGL 上下文对象上
gl.linkProgram(program);
// 通过 useProgram 选择启用 WebGLProgram 对象
gl.useProgram(program);
// 定义三角形的三个顶点
const points = new Float32Array([
-1, -1,
0, 1,
1, -1,
]);
console.log("points---->", points)
// 创建一个缓存对象
const bufferId = gl.createBuffer();
// 将它绑定为当前操作对象
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
// 再把当前的数据写入缓存对象
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);
// 获取顶点着色器中的position变量的地址
const vPosition = gl.getAttribLocation(program, 'position');
console.log("vPosition---->", vPosition)
// 给变量设置长度和类型
gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0);
// 激活这个变量
gl.enableVertexAttribArray(vPosition);
// 将当前画布的内容清除
gl.clear(gl.COLOR_BUFFER_BIT);
// 传入三角形图元、顶点偏移量和顶点数量进行绘制
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);
</script>
</body>
</html>
