OMNeT学习之OMNeT安装与运行

前言

本文原创，创作不易，转载请注明！！！
本人为OMNet初学者，如有错误，请不吝请教！

最近学WSN(无线传感器网络)，做传感器实验，老师强调了仿真平台Matlab和OMNeT++，因为OMNeT++是一个免费的、开源的多协议网络仿真软件，故本次实验选用OMNeT。
本文记录时官方最新版本为OMNeT++6.0，但是实验所用为OMNeT++5.7
由于之前从未使用过相关的仿真平台，记录一下学习过程，如有错误，请不吝请教。

OMNeT下载与安装

下载

首先是下载OMNeT的文件，OMNeT是没有安装包的，它的安装过程全都是用的批处理文件。
提供几个下载方式：
官方网站：
OMNeT++ Downloads

百度网盘(6.0版本+样例)：
链接：https://pan.baidu.com/s/1QmZPXdgLghlCvLtd45xk6A?pwd=Lin2
提取码：Lin2

百度网盘(5.7版本)：
链接：https://pan.baidu.com/s/1pgJhLPhYrxkT4D47gT9Jag?pwd=Lin2
提取码：Lin2

因为OMNeT还需要JDK环境
有关JDK的下载与安装请见博客:
CSDN:
Java学习之JDK的安装与配置
ronglin.fun:
Java学习之JDK的安装与配置

请先按照上述博客安装和测试好JDK环境！

接下来以从官方网站下载5.7版本为例，记录下载过程
打开网站
https://omnetpp.org/download/old

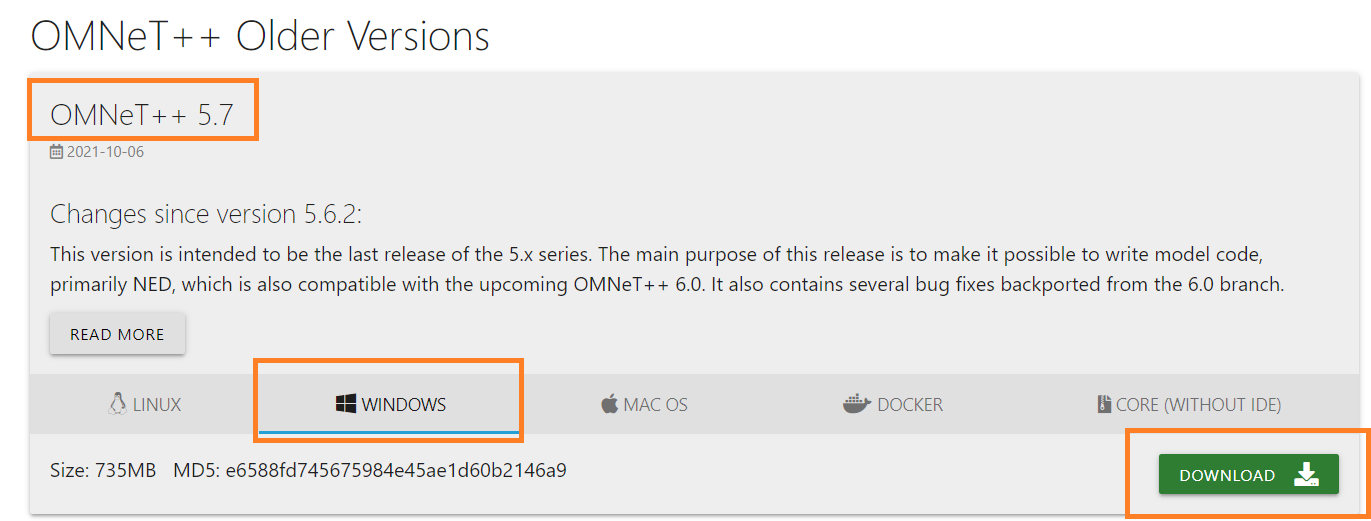

找到5.7版本，选择WINDOWS，点击DOWNLOAD即可。
在这里插入图片描述
等待omnetpp-5.7-windows-x86_64.zip下载完成即可，速度比较慢，请耐心等待。

安装

有关JDK的下载与安装请见博客:
Java学习之JDK的安装与配置
请先按照上述博客安装和测试好JDK环境！

解压缩文件omnetpp-5.7-windows-x86_64.zip，注意解压路径最好不要包含中文，我这里选择解压路径为

E:\Work\OMNeT\omnetpp-5.7

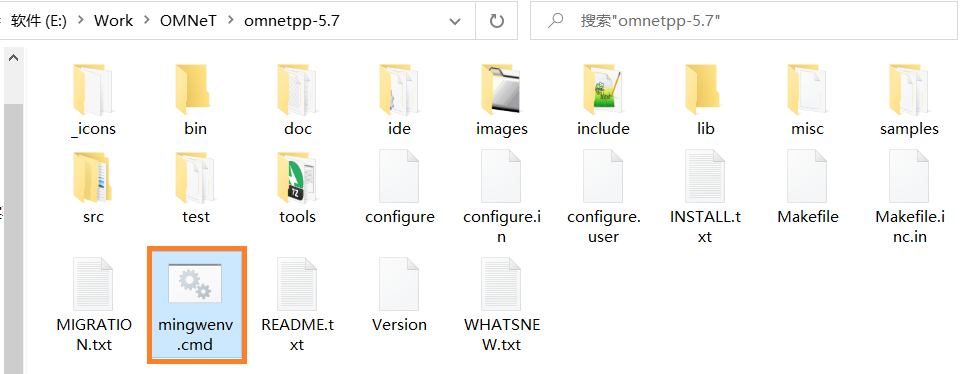

进入OMNeT解压缩文件根目录，找到mingwenv.cmd文件
在这里插入图片描述
双击运行该文件，
如果出现 Windows 已保护你的电脑 ，带点击更多信息选择仍要运行
如果出现请按任意键继续. . .，随便按一下键盘即可。
出现Shell命令界面，等待其运行完成，大概几分钟。
然后出来一个新的命令窗口显示Type "./configure" and "make" to build the simulation libraries.
在新窗口输入命令

./configure

注意.不要丢，等待其完成，时间大概1分钟
然后输入make或者

make -j8

这里说明一下，make指令，在Linux下make是编译一个项目，这里也同样可以直接输入make，用make -j带一个参数，可以把项目在进行并行编译，比如在一台双核的机器上，完全可以用make -j4，让make最多允许4个编译命令同时执行，这样可以更有效的利用CPU资源。

等待其完成，江湖路漫漫，这个大概要5-40分钟，取决于电脑的性能，如果CPU是6核心，输入make -j12，7分钟即可完成。
make完成后，测试一下，在命令行输入

cd samples/aloha
./aloha

在这里插入图片描述
出现如下界面表示安装成功。

环境变量

因为OMNeT很多时候涉及到命令行操作，要把OMNeT添加到环境变量，方法如下：
首先在电脑桌面对着此电脑右键，点击属性，然后找到高级电脑设置，Windows10 的19H1和21H2的界面不同，但名称相同，找到即可
然后点击高级 — 环境变量

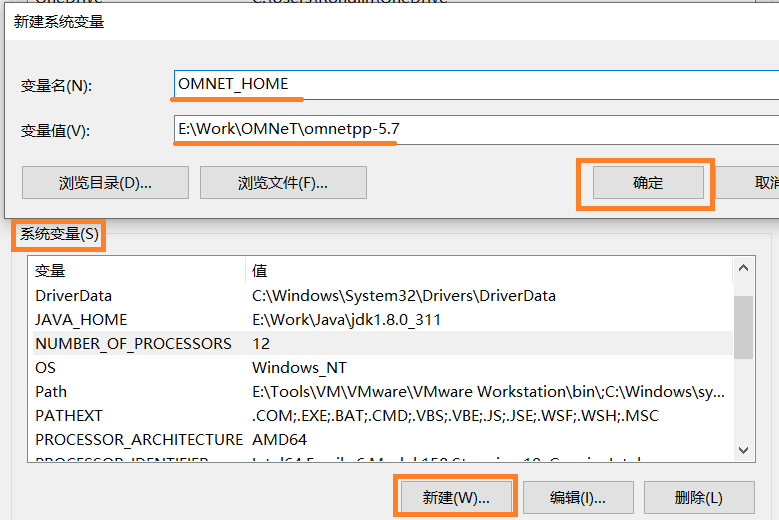

然后在系统变量栏目，点击新建，然后输入

OMNET_HOME
E:\Work\OMNeT\omnetpp-5.7

变量名固定是OMNET_HOME，而变量值是刚刚解压缩OMNeT的路径，点击确定
在这里插入图片描述

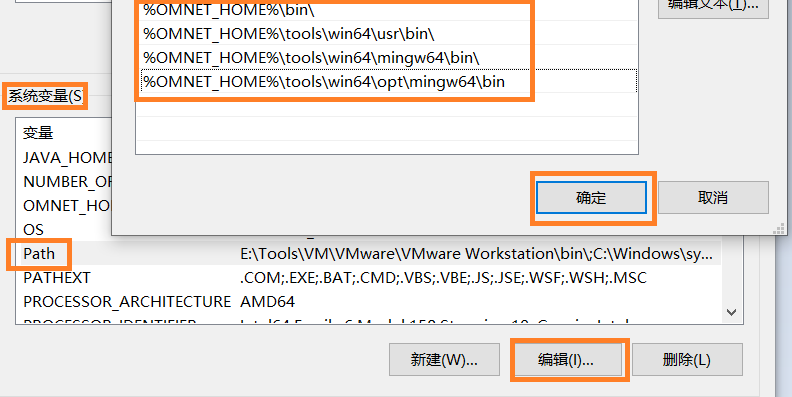

最后修改Path路径，在系统变量中找到Path，点击编辑.

然后在右上角点击新建，依次输入以下四个

%OMNET_HOME%\bin
%OMNET_HOME%\tools\win64\usr\bin
%OMNET_HOME%\tools\win64\mingw64\bin
%OMNET_HOME%\tools\win64\opt\mingw64\bin

如上图，然后重启电脑即可。

OMNeT运行

OMNeT样例：
百度云盘：
链接：https://pan.baidu.com/s/1uxptI-elt3tIBPu7hyctGg?pwd=Lin2
提取码：Lin2
以上17个案例是老师从网上找到的简易Demo，仅用于学习，如有侵权，请联系我删除。

打开OMNeT

OMNeT++5.x
如果是5.x的版本，是没有直接的快捷方式打开的，需要自己用命令行打开
Win+R 输入 cmd，然后输入 omnest或者omnetpp
如果环境变量都整好的话，就可以打开了.

方法二：
打开安装目录下的mingwenv.cmd，输入omnetpp

OMNeT++6.0
6.0版本能打开的方式就有很多了。
例如直接点击OMNeT++ 6.0 IDE快捷方式。（偶尔打不开）

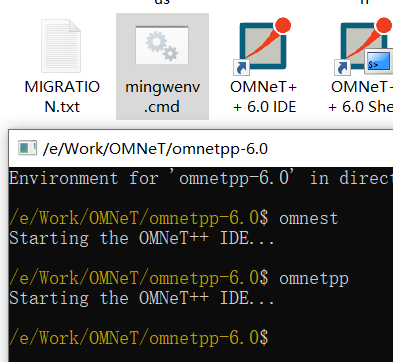

或者打开mingwenv.cmd，输入omnest或者omnetpp，即可打开可视化IDE(推荐)
或者是在ide文件夹下，将opp_ide.exe创建快捷方式(偶尔报错)

在这里插入图片描述
