Android 中自定义ViewGroup实现流式布局的效果

前言：

自定义View与自定义ViewGroup的区别：

1. 自定义View：在没有现成的View，需要自己实现的时候，就使用自定义View,一般继承自View,SurfaceView或其他的View。这个是控件。
2. 自定义ViewGroup：一般是利用现有的组件根据特定的布局方式来组成新的组件，大多继承自ViewGroup或各种Layout。这个是组件。

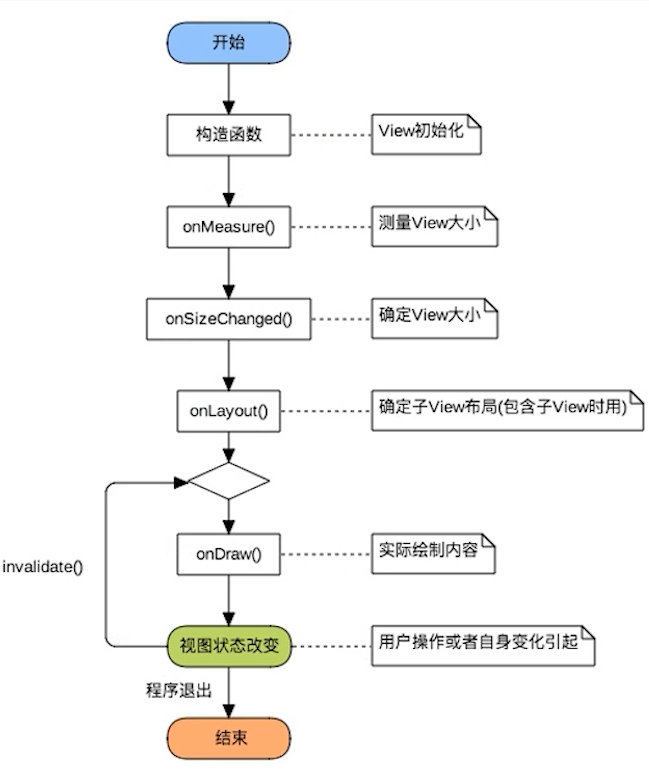

自定义View的绘制流程图如下：

下面来实现流式布局，定义一个类FlowLayout继承自ViewGroup,重写里面的相关方法，实现流式布局的效果。

public class FlowLayout extends ViewGroup {


    //每个item横向间距
    private int mHorizontalSpacing = dp2px(16);
    //每个item竖向间距
    private int mVerticalSpacing = dp2px(8);

    //记录所有的行，一行一行的存储，用于Layout
    private List<List<View>> allLines;
    //记录每一行的行高，用于Layout
    List<Integer> lineHeights = new ArrayList<>();

    //new FlowLayout(传入上下文)
    //在代码中创建组件时会调用该构造方法
    //比如创建一个按钮：Button btn=new Button(this)，
    // this 是指当前的 Activity，Activity 是 Context 的子类
    public FlowLayout(Context context) {


        super(context);
    }

    //在xml中使用 在xml转化为java代码的时候，通过反射调用有两个参数的构造函数
    //在 layout 布局文件中使用时调
    //用，参数 attrs 表示当前配置中的属性集合，例如在要 layout.xml 中定义一个按钮：
    //<Button
    // android:layout_width = "match_parent"
    // android:layout_height = "wrap_content"
    //android:text ="OK"/>
    // Android 会调用第二个构造方法 Inflate 出 Button 对象
    public FlowLayout(Context context, AttributeSet attrs) {


        super(context, attrs);
    }

    //代码中有不同的主题style,调用有三个参数的构造函数
    //该方法不会自动调用的，当我们在 Theme 中定义了 Style 属性时通常在第二个
    //构造方法中手动调用。
    public FlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {


        super(context, attrs, defStyleAttr);
    }

    public FlowLayout(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {


        super(context, attrs, defStyleAttr, defStyleRes);
    }

    //进行集合的初始化
    private void initMeasureParams() {


        if (allLines != null) {


            allLines.clear();
        } else {


            allLines = new ArrayList<>();
        }
        if (lineHeights != null) {


            lineHeights.clear();
        } else {


            lineHeights = new ArrayList<>();
        }
    }

    //度量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {


        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        //每次进入onMeasure()方法中 都需要将全局变量重新初始化
        initMeasureParams();
        //度量子View的宽度和高度
        int childCount = getChildCount();
        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();

        //ViewGroup解析的宽度
        int selfWidth = MeasureSpec.getSize(widthMeasureSpec);
        //ViewGroup解析的高度
        int selfHeight = MeasureSpec.getSize(heightMeasureSpec);

        //保存一行中的所有View
        List<View> lineViews = new ArrayList<>();

        //记录这一行已经使用了多宽的size
        int lineWidthUsed = 0;
        //一行的行高
        int lineHeight = 0;
        //measure过程中,子View要求的父ViewGroup的宽
        int parentNeededWidth = 0;
        //measure过程中,子View要求的父ViewGroup的高
        int parentNeededHeight = 0;

        for (int i = 0; i < childCount; i++) {


            View childView = getChildAt(i);
            LayoutParams childLP = childView.getLayoutParams();
            int childWidthMeasureSpec = getChildMeasureSpec(widthMeasureSpec, paddingLeft + paddingRight, childLP.width);
            int childHeightMeasureSpec = getChildMeasureSpec(heightMeasureSpec, paddingBottom + paddingTop, childLP.height);
            childView.measure(childWidthMeasureSpec, childHeightMeasureSpec);

            //获取子View的宽高
            int childMeasuredWidth = childView.getMeasuredWidth();
            int childMeasuredHeight = childView.getMeasuredHeight();

            //通过宽度来判断是否需要换行，通过换行后的每行的行高来获取
            //整个ViewGroup的行高
            if (childMeasuredWidth + lineWidthUsed + mHorizontalSpacing > selfWidth) {


                allLines.add(lineViews);
                lineHeights.add(lineHeight);

                //一旦换行，我们就可以判断当前列需要的宽和高了，所以此时需要记录下来
                parentNeededHeight = parentNeededHeight + lineHeight + mVerticalSpacing;
                parentNeededWidth = Math.max(parentNeededWidth, lineWidthUsed + mHorizontalSpacing);
                lineViews = new ArrayList<>();
                lineWidthUsed = 0;
                lineHeight = 0;
            }

            //view是分行layout的，所以要记录每一行有哪些View，这样可以方便布局
            lineViews.add(childView);
            //每行都会有自己的宽和高
            lineWidthUsed = lineWidthUsed + childMeasuredWidth + mHorizontalSpacing;
            lineHeight = Math.max(lineHeight, childMeasuredHeight);
        }

        //根据子View的度量结果，来重新度量自己的ViewGroup
        //作为一个ViewGroup,它自己也是一个View,它的大小也需要根据它的父亲给它提供的宽高来度量
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);

        int realWidth = (widthMode == MeasureSpec.EXACTLY) ? selfWidth : parentNeededWidth;
        int realHeight = (heightMode == MeasureSpec.EXACTLY) ? selfHeight : parentNeededHeight;

        //度量自己的宽度和高度
        setMeasuredDimension(realWidth, realHeight);
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {


        //获取Layout中的行数
        int lineCount = allLines.size();
        int curL = getPaddingLeft();
        int curT = getPaddingTop();
        for (int i = 0; i < lineCount; i++) {


            List<View> lineViews = allLines.get(i);
            int lineHeight = lineHeights.get(i);
            for (int j = 0; j < lineViews.size(); j++) {


                View view = lineViews.get(j);
                int left = curL;
                int top = curT;
                int right = left + view.getMeasuredWidth();
                int bottom = top + view.getMeasuredHeight();
                view.layout(left, top, right, bottom);
                curL = right + mHorizontalSpacing;
            }
            curL = getPaddingLeft();
            curT = lineHeight + curT + mVerticalSpacing;
        }
    }

	//dp转为px
    public static int dp2px(int dp) {


        return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, dp, Resources.getSystem().getDisplayMetrics());
    }
}

之后我们在xml中，进行引用，就可以了。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".ViewGroupActivity">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="搜索历史"
        android:textColor="@color/black"
        android:textSize="17sp" />

    <com.example.animationtest.view.FlowLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="8dp">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="水果味孕妇奶粉"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童洗衣机"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="洗衣机全自动"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="手机"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童汽车可坐人111111111111111111"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="抽真空收纳袋"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童滑板车"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="稳定器 电容"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童洗衣机"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="衣服"
            android:textColor="@color/black"
            android:textSize="16sp" />


        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="运动鞋"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="手表"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="水果味孕妇奶粉"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童洗衣机"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="洗衣机全自动"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="手机"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="抽真空收纳袋"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童滑板车"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="稳定器 电容"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童洗衣机"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="衣服"
            android:textColor="@color/black"
            android:textSize="16sp" />


        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="运动鞋"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="手表"
            android:textColor="@color/black"
            android:textSize="16sp" />
    </com.example.animationtest.view.FlowLayout>

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="搜索发现"
        android:textColor="@color/black"
        android:textSize="17sp" />

    <com.example.animationtest.view.FlowLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="8dp">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="水果味孕妇奶粉"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童洗衣机"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="洗衣机全自动"
            android:textColor="@color/black" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="手机"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童汽车可坐人111111111111111111"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="抽真空收纳袋"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童滑板车"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="稳定器 电容"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="儿童洗衣机"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="衣服"
            android:textColor="@color/black"
            android:textSize="16sp" />


        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="运动鞋"
            android:textColor="@color/black"
            android:textSize="16sp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/tv_back_color"
            android:text="手表"
            android:textColor="@color/black"
            android:textSize="16sp" />

    </com.example.animationtest.view.FlowLayout>
</LinearLayout>

运行后，效果如下：
