法拉第旋转器简介
定义:利用法拉第效应可以使光的偏振状态旋转的装置。
性质:偏振方向的变化只与磁场方向和维尔德常数的符号有关。如果线偏振光先通过法拉第旋转器,经过反射镜后又重新通过法拉第旋转器,那么旋转角度为单次通过时旋转角的二倍,而不是相互抵消。这一非互易性质使法拉第旋转器与波片和偏振器区别开来。
仿真部分

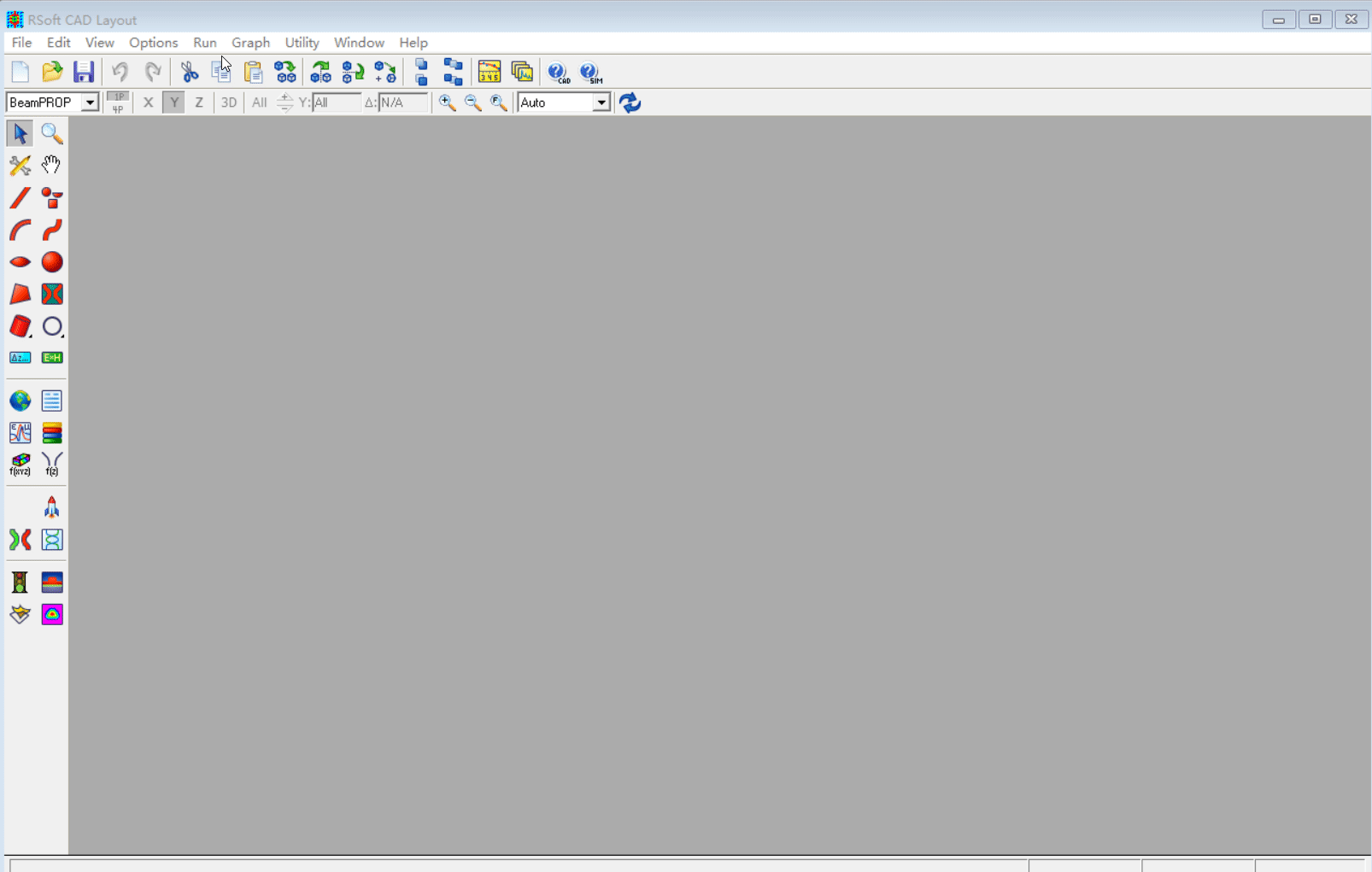

1、定义全局变量
2、绘制器件并定义各向异性材料
3、定义路径和发射场
发射场已经设定为该结构的fundamental fiber mode,波长为590nm。 launch polarizer被用于将发射偏振旋转45度,使得Ex和Ey同样被激发。 单击“Launch Properties”对话框中的“Polarizer…”按钮以查看此设置。
定义了一条监控路径。 使用一种Partial Power定义了两个监视器(用于测量纤心内的功率)。 一个监视器将测量Major Component(在这种情况下为Ex); 另一个将测量Minor Component(Ey)。 这些监视器将允许进行测量,以显示在两个偏振方向之间旋转的功率。
定义第二个监视器
4、执行仿真
以full vector mode 方式执行仿真,并且在symbol table editor处设置anisotropic为1,这样才是真正的各向异性材料,
右侧的监视器图清楚地显示了Ex和Ey之间系统耦合的功率。 对于180度偏振旋转,该结构的特征长度因此约为390μm。
