HBase_04_架构原理详解

4 HBase进阶

4.1 RegionServer架构

①HMaster

HMaster：HBase中用来管理集群中的HRegionServer的一个进程。

当集群中Regionserver所在的节点宕机了，HMaster会重新在集群中启动一个RegionServer。

RegionServer宕机了并不会导致数据丢失，因为数据都保存在HDFS上，重新启动的RegionServer重新去HDFS上读数据就可以了。

②HRegionServer

HRegionServer：HBase中用来管理内部存放的HRegion的一个进程。

③HRegion

HRegion：类似于水平拆分的表（表的一段数据），类似于Kafka中的分区的概念，一张表被分成多个region，多个region可能放在不同的节点上。

④Block Cache

BlockCache：块缓存（读缓存），用来提高查询效率

当查询一条数据，会先从BlockCache中查，查不到再去写缓存（memStore）中找，再查不到就去StoreFile中找。找到的数据会放在BlockCache中。

⑤WAL

WAL：write ahead log，预写日志。用来恢复数据。

由于数据要经MemStore排序后才能刷写到HFile，但把数据保存在内存会有较高的概率导致数据丢失，为了解决这个问题，数据会先写在一个Write-Ahead-Logfile的文件中，然后再写入MemStore中。

系统出现故障，会根据这个WAL日志文件重建。

注意！WAL有多个,WAL是以Region为单位的。

HBase故障恢复：

Zookeeper依靠心跳检测发现节点故障，然后HMaster会收到Region Server故障的通知，将WAL给其他Region Server进行回放，建立MemStore。

在写数据的时候，会将数据写到memStore中，写入内存会更快。但是写入内存中就有可能丢失数据，所以在写入memStore之前，先写入到WAL中。防止RegionServer故障，数据丢失。

⑥HStore

HStore：存储，面向列存储；一个列族就有一个Store，所以Region中可能有多个Store

⑦HStoreFile

HStoreFile：Store所存储的文件

如果Memstore中数据太多，那么会影响内存的使用，所以当达到阈值的时候，hbase会对Memstore进行刷写（flush）操作，将内存的数据写入磁盘，这个磁盘文件就是StoreFile。

保存实际数据的物理文件，StoreFile以Hfile的形式存储在HDFS上。每个Store会有一个或多个StoreFile（Hfile），数据在每个StoreFile中都是有序的。

⑧MemStore

MemStore：内存存储，主要用于存储新增（修改、删除）的数据，类似于缓冲区（buffer）

写数据的时候，先不着急写入到StoreFile中，先写如MemStore中。

写缓存，由于HFile中的数据要求是有序的，所以数据是存储的MemStore中，排好序后，等达到刷写时机才会刷写到HFile，每次刷写都会形成一个新的HFile。

保存在内存中，会有很大概率丢失数据。==> WAL

⑨Meta Table

MetaTable是一个特殊的HbaseTable，它保存了系统中所有的region列表。这张table类似于一个b-tree。结构大致如下：

Key：table，region start key，region id

Value：region server

4.2 读流程

读操作，要比写麻烦，是因为读会先从BlockCache中读数据，没有再去MemStore读数据，没有再去StoreFile读数据。

为什么要去MemStore读数据？这是因为刚写的数据，有很大的概率会读。

读出来的数据，就要放到BlockCache，读缓存中。因为刚读出来的数据，有很大的概率会再次读取。

读数据流程：

Client先访问zookeeper，获取hbase:meta表位于哪个RegionServer
访问对应的RegionServer，获取hbase:meta表，根据读请求的namespace:table/rowkey，查询出目标数据位于哪个RegionServer中的哪个Region中。并将该Table的region信息以及meta表的位置信息缓存在客户端的meta cache，方便下次访问。
找到对应的RegionServer。
分别在BlockCache和MemStore和StoreFile中查询目标数据，并将查到的所有数据进行合并，此处的所有的数据是指同一条数据的不同版本（time stamp）或者不同的类型（put/delete）
- 读流程相比写流程效率低，就是因为写是直接写到WAL然后写到memstore就可以了，但是查询要先到BlockCache中查，然后到Memstore中查，然后到StoreFile中查询。因为查询的结果可能存在这三个位置，所以还需要将这三个地方的查询结果合并。
- 但是HFile可能很多，所以为了避免查询的效率低，需要对HFile文件进行过滤，先采用布隆过滤器进行过滤。
将查询到的新的数据块（Block，Hfile数据的存储单元，默认大小64KB）缓存到BlockCache中
将合并后的结果返回给客户端。

布隆过滤器

查询的时候，可能会从很多的HFile中去查询，那么这么多HFile肯定会影响查询性能，那么怎么去过滤掉一些HFile呢？

布隆过滤器：就可以判断出数据不在HFile中。

原理：通过对要查询的数据，hash定位找到在HFile中的索引位置，那么去判断这个位置是否有值。

可以过滤掉一些一定不存在的文件。

4.3 写流程

为了能够确定增加数据时，数据在哪一个节点的region中，所以客户端首先要查询hbase:mata表信息，但是由于meta也是一张表，所以这张表在哪里不能确定。所以必须先访问zookeeper，获取meta表在哪个节点上

写数据流程：

Client先访问Zookeeper，获取hbase：meta表位于哪个RegionServer。

meta表不管多大，只能放在一个Region上，只能放在一个RegionServer上
访问对应的RegionServer，获取hbase：meta表，根据读请求的namespace:table/rowkey，查询出目标数据位于哪个RegionServer中的哪个Region中。并将该table的region信息以及meta表的位置信息缓存在客户端的meta cache中，方便下次访问。
与目标的RegionServer进行通信。
将数据顺序写入（追加）到WAL，读缓存中。
将数据写入对应的MemStore中，数据在MemStore中进行排序。
向客户端发送ack。
等达到MemStore的刷写时机后，将数据刷写到HStoreFile中。

写数据的时候，比如有一个rowkey=1001，怎么知道放到哪一个region中呢？

会通过HMaster找到Zookeeper上的hbase信息，得到meta在哪台RegionServer上；然后访问该RegionServer上的meta表，可以查到要写入的数据位于RegionServer中的哪个Region中。

4.4 MemStore flush

默认是两个线程处理flush

补充：WAL也是会触发刷写的

WAL一直往里面写，也会太大，WAL太大，那么MemStore也有可能太大，那么会触发flush，memstore的数据落盘之后，WAL中的数据就可以删掉了。落盘了数据安全了，WAL内的数据就没有必要了。

①Flush时机

（1）当某个memstore的大小达到了hbase.hregion.memstore.flush.size（默认值128M），其所在的region的所有memstore都会刷写。

当memstore的大小达到了128M*4时，会阻止继续往该memstore写数据。

hbase.hregion.memstore.flush.size(128M)
hbase.hregion.memstore.block.multiplier(4)

（2）当region server中memstore的总大小达到 java_heapsize * 0.4 * 0.95。region会按照其所有memstore的大小顺序（由大到小）依次进行刷写。直到region server中所有memstore的总大小减小到上述值以下。

当region server中memstore的总大小达到java_heapsize * 0.4时，会阻止继续往所有的memstore写数据。

java_heapsize
hbase.regionserver.global.memstore.size(0.4)
hbase.regionserver.global.memstore.size.lower.limit(0.95)

（3）当达到自动刷写时间（默认1小时），也会触发memstore flush。自动刷写的时间间隔由该属性进行配置：

hbase.regionserver.optionalcacheflushinterval（默认1小时）
-- 3600000

（4）当WAL文件的数量超过hbase.regionserver.max.logs，region会按照时间顺序依次进行刷写，直到WAL文件数量减小到hbase.regionserver.max.logs以下。（该属性名已经废弃，现无需手动设置，最大值为32）。

②如何验证flush

在HDFS上的/hbase/data/test/person/f43774001f551b4f3cdd264cda0dc640/info路径下，对于刚创建的person表，是没有东西的。

我们往person表中添加数据:

hbase(main):006:0> put 'test:person','1001', 'info:name', 'Tom'
hbase(main):009:0> put 'test:person', '1002', 'info:name', 'Jerry'

这个时候并没有到达刷写时机，所以不会出现文件。我们手动刷写：

hbase(main):008:0> flush 'test:person'

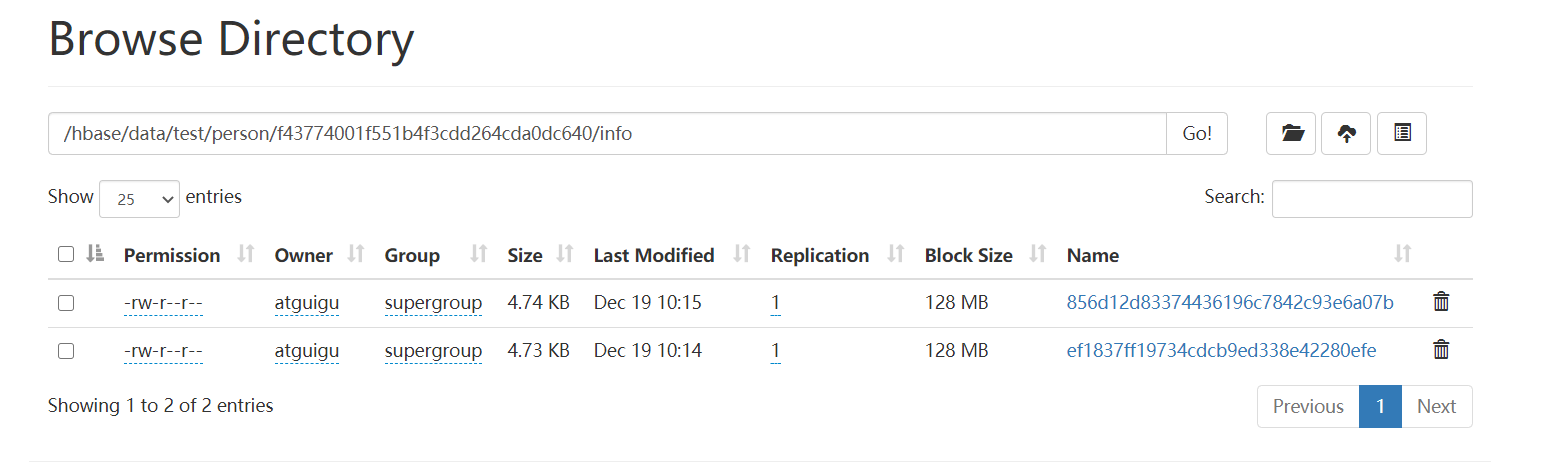

这个时候可以在HDFS的路径中看到：

4.5 StoreFile的Compaction

①为什么合并？

合并compact的原因：

由于memstore每次刷写都会生成一个新的HFile，并且同一个rowkey字段的不同版本（timestamp）和不同类型（put/delete）有可能会分布在不同的HFile中，因此查询时需要遍历所有的HFile。

还会有一些标记删除的数据，也需要在合并的时候删除掉。

上面这样的flush会产生很多小文件

目的：为了在合并的时候①清理掉过期和删除的数据，②减少小文件HFile的个数，会进行StoreFile Compaction

②Compaction分类

Minor Compaction：会将临近的若干个小文件HFile合并成一个较大的HFile。

Major Compaction：会将一个Store下的所有HFile合并成一个大的HFile，并且会清理掉所有过期和删除的数据。（所以上图的minor compaction不能清理和删除数据了~）

③验证compact合并

手动触发合并机制：major_compact ‘表’

hbase(main):016:0> major_compact 'test:person'

得过一段时间，刷新HDFS，可以看到小文件合并了

4.6 Region Split

默认情况下，每个Table起初只有一个Region，随着数据的不断写入，Region出现**热点分区(某个region数据太多)**会自动进行拆分。

拆分时，两个子Region都位于当前的RegionServer，但是考虑到负载均衡，HMaster有可能会将某个Region转移给其他的RegionServer。

但是！切分的时候并不会把一个rowkey的数据分到不同的Region中！

①Region Spilt时机

（1）当1个Region中的某个Store下所有的StoreFile的总大小超过hbase.hregion.max.filesize，该Region就会拆分。（HBase0.9版本之前）

（2）当1个Region中的某个Store下所有的StoreFile的总大小超过Min(initialSize *R^3 ,hbase.hregion.max.filesize")，该Region就会进行拆分。其中initialSize的默认值为2 *hbase.hregion.memstore.flush.size，R为当前Region Server中属于该Table的Region个数（0.94版本之后）。

具体的切分策略为：
第一次split：1^3 * 256 = 256MB
第二次split：2^3 * 256 = 2048MB
第三次split：3^3 * 256 = 6912MB
第四次split：4^3 * 256 = 16384MB > 10GB，因此取较小的值10GB
后面每次split的size都是10GB了。

（3）Hbase 2.0引入了新的split策略：如果当前RegionServer上该表只有一个Region，按照2 * hbase.hregion.memstore.flush.size分裂，否则按照hbase.hregion.max.filesize分裂。

"现在版本中具体的切分策略"：
--① 如果当前RegionServer上该表只有一个Region：Region达到256M就Split
2 * hbase.hregion.memstore.flush.size = 2 * 128 = 256M
--② 如果当前RegionServer上该表有多个Region：Region达到10GB就Split
hbase.hregion.max.filesize = 10GB
