Wireshark 实验

本部分按照数据链路层、网络层、传输层以及应用层进行分类，共有 10 个实验。需要使用协议分析软件 Wireshark 进行，请根据简介部分自行下载安装;
准备
请自行查找或使用如下参考资料，了解 Wireshark 的基本使用：
选择对哪块网卡进行数据包捕获
开始/停止捕获
了解 Wireshark 主要窗口区域
设置数据包的过滤
跟踪数据流

一、数据链路层

数据链路层是OSI参考模型中的第二层，介乎于物理层和网络层之间。数据链路层在物理层提供的服务的基础上向网络层提供服务，其最基本的服务是将源自网络层来的数据可靠地传输到相邻节点的目标机网络层。
在这里插入图片描述

1.实作一熟悉 Ethernet 帧结构

使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、字段等；
在这里插入图片描述
问题
你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因？
有时校验和会由网卡计算，这时wireshark抓到的本机发送的数据包的校验和都是错误的，因此默认关闭WireShark自身校验。

2.实作二了解子网内/外通信时的 MAC 地址

1.ping 你旁边的计算机（同一子网）

用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析）；记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？
在这里插入图片描述

2. ping qige.io （或者本子网外的主机都可以）

同时用 Wireshark 抓这些包（可 icmp 过滤）；记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？
在这里插入图片描述

3. ping www.cqjtu.edu.cn （或者本子网外的主机都可以）

同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？
在这里插入图片描述

3.实作三掌握 ARP 解析过程

为防止干扰，先使用arp -d * 命令清空 arp 缓存
ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。
在这里插入图片描述

再次使用 arp -d *命令清空 arp 缓存
然后ping qige.io（或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。

请求时的源ip地址与应答时的目的ip相同；应答时的源ip地址与请求的目的ip相同。
问题
通过以上的实验，你会发现：
1.访问本子网的计算机时，目的 MAC 就是该主机的
2.访问非本子网的计算机时，目的 MAC 是网关的
请问原因是什么？
访问非子网计算机时是通过路由器转接的，MAC地址是接入路由器端口的地址，再通过路由器发给相应计算机

二、网络层

1.实作一熟悉 IP 包结构

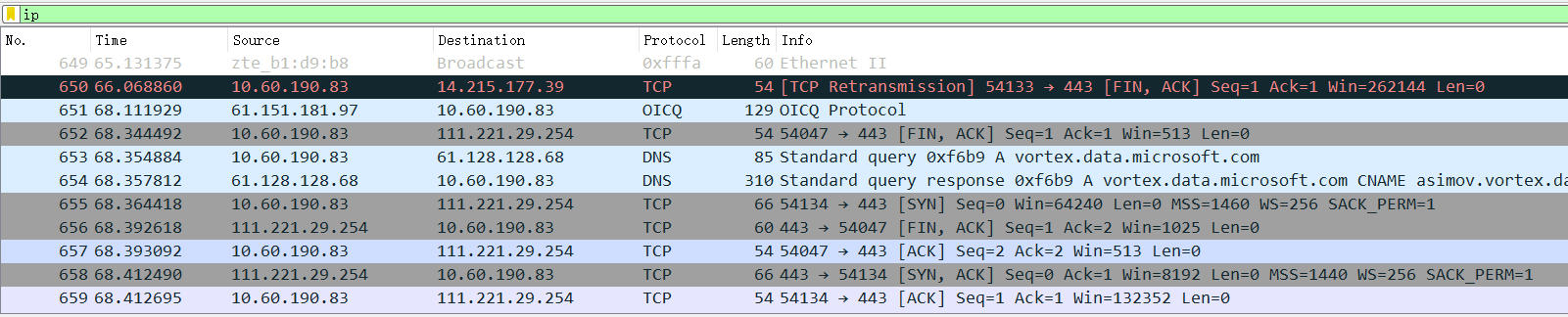

使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。
在这里插入图片描述

问题
为提高效率，我们应该让 IP 的头部尽可能的精简。但在如此珍贵的 IP 头部你会发现既有头部长度字段，也有总长度字段。请问为什么？
为传输时识别ip长度节约时间

2.实作二 IP 包的分段与重组

根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。
缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等
在这里插入图片描述

问题
分段与重组是一个耗费资源的操作，特别是当分段由传送路径上的节点即路由器来完成的时候，所以 IPv6 已经不允许分段了。那么 IPv6 中，如果路由器遇到了一个大数据包该怎么办？
发送到可以支持这个数据报的出链路上面

3.实作三考察 TTL 事件

在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。
在验证性实验部分我们使用了 tracert 命令进行路由追踪。其原理是主动设置 IP 包的 TTL 值，从 1 开始逐渐增加，直至到达最终目的主机。

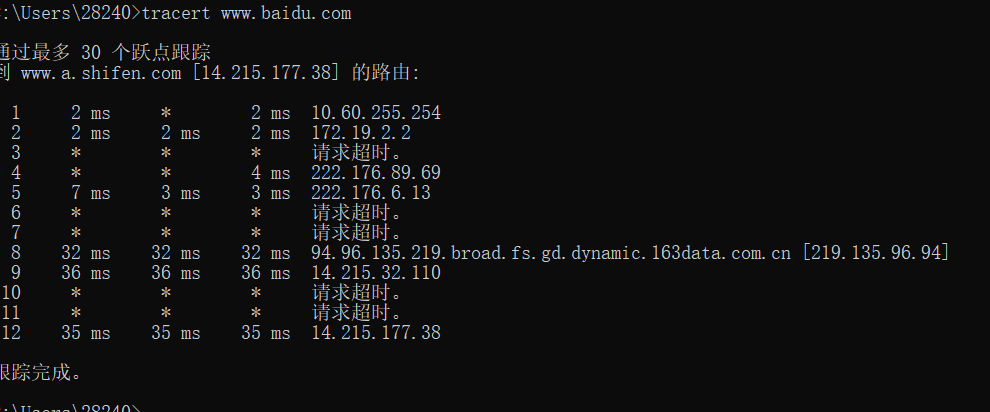

请使用tracert www.baidu.com命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤），分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理。

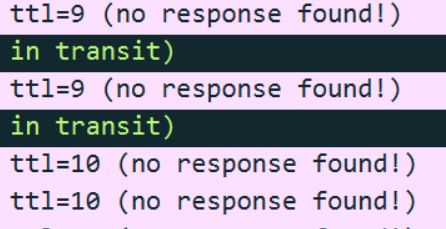

在这里插入图片描述

问题
在 IPv4 中，TTL 虽然定义为生命期即 Time To Live，但现实中我们都以跳数/节点数进行设置。如果你收到一个包，其 TTL 的值为 50，那么可以推断这个包从源点到你之间有多少跳？
此包到源点有50跳

三、传输层

1.实作一熟悉 TCP 和 UDP 段结构

1.tcp

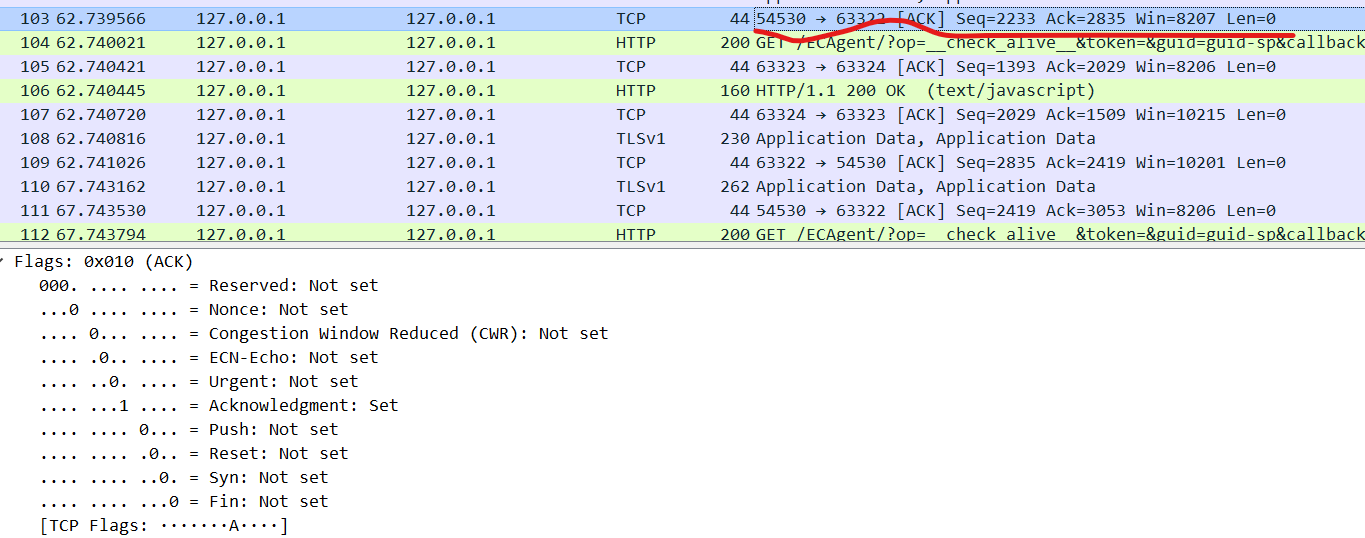

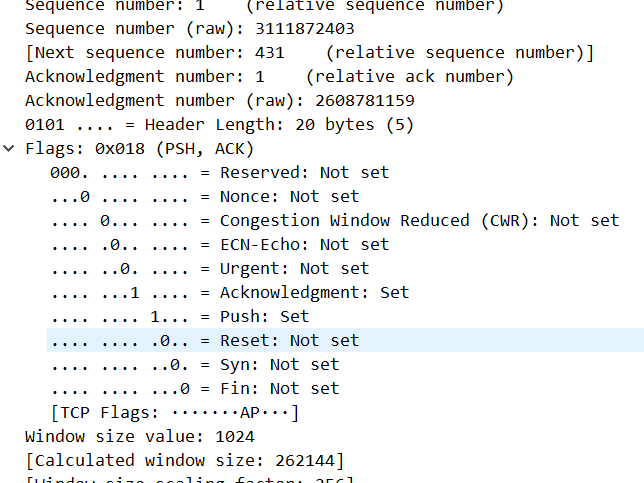

用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。
在这里插入图片描述

2.udp

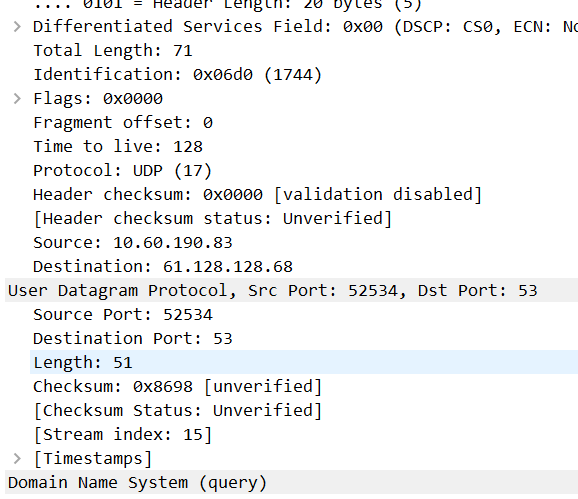

用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。

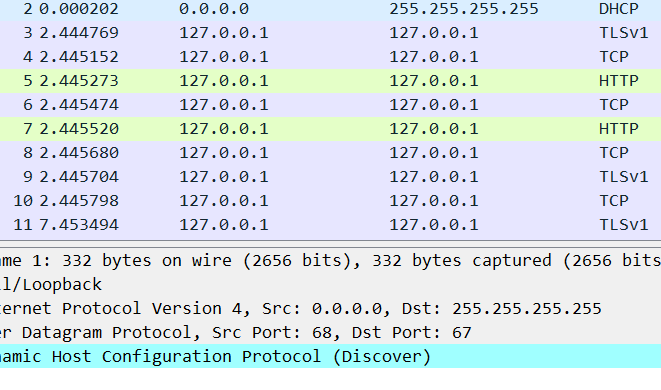

在这里插入图片描述

问题
由上大家可以看到 UDP 的头部比 TCP 简单得多，但两者都有源和目的端口号。请问源和目的端口号用来干什么？
端口用于进程的识别，源端口识别发起通信的进程；目的端口识别接收通信的进程；端口可保障通信的正常进行，不至于发生紊乱。

2.实作二分析 TCP 建立和释放连接

打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。
在这里插入图片描述
请在你捕获的包中找到三次握手建立连接的包，并说明为何它们是用于建立连接的，有什么特征。tcp连接

请在你捕获的包中找到四次挥手释放连接的包，并说明为何它们是用于释放连接的，有什么特征。
tcp告知发送完成，释放链接
问题1
去掉 Follow TCP Stream，即不跟踪一个 TCP 流，你可能会看到访问 qige.io 时我们建立的连接有多个。请思考为什么会有多个连接？作用是什么？
有时候抓到的包用rtsp过滤了之后，存在多个tcp连接，导致用follow tcp stream功能查看时，找不到想看的数据，这时候就要分清楚抓到的包是否包含了多个rtsp连接的数据。然后找到正确的连接，再使用follow tcp stream功能
问题2
我们上面提到了释放连接需要四次挥手，有时你可能会抓到只有三次挥手。原因是什么？
因为第二次和第三次合并,如果对方没有数据发给本端，也会发送FIN给本端，用于关闭从对方到本端的连接，这时候就可能出现ACK和FIN合在一起的情况。

四、应用层

应用层的协议非常的多，我们只对 DNS 和 HTTP 进行相关的分析

1.实作一了解 DNS 解析

先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用 Wireshark 任意抓包（可用 dns 过滤）。
清除缓存命令：ipconfig/flushdns
在这里插入图片描述
解析命令：nslookup qige.io

你应该可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53 号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。

可了解一下 DNS 查询和应答的相关字段的含义;
DNS查询和应答报文详解.
问题
你可能会发现对同一个站点，我们发出的 DNS 解析请求不止一个，思考一下是什么原因？
例如，对域名www.google.com进行解析就会出现这样的结果。产生这样的结果是为了使google这个谷歌服务器的负载得到平衡(因为每天访问这个站点的次数非常多)。因此这个网站就设有好几个计算机，每一个计算机都运行同样的服务器软件。这些计算机的IP地址当然都是不一样的，但它们的域名却是相同的。这样，第一个访问该网址的就得到第一个计算机的IP地址，而第二个访问者就得到第二个计算机的IP地址等等。这样可使每一个计算机的负荷不会太大。
百度例题: 对同一个域名向DNS服务器发出好几次的DNS请求报文后，每一次得到的ip地址都不一样，这可能吗？.

2.实作二了解 HTTP 的请求和应答

打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。
在这里插入图片描述

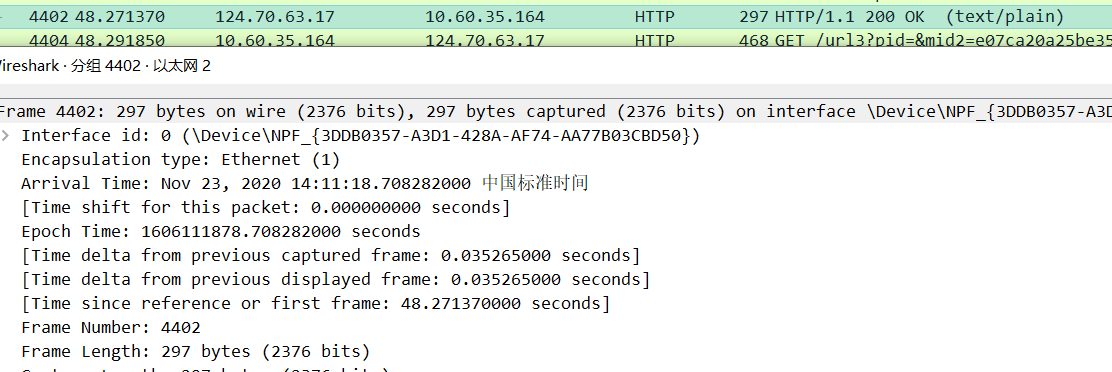

请在你捕获的包中找到 HTTP 请求包，查看请求使用的什么（GET）命令，如：GET, POST。并仔细了解请求的头部有哪些字段及其意义。

请在你捕获的包中找到 HTTP 应答包，查看应答的代码是(200)什么，如：200, 304, 404 等。并仔细了解应答的头部有哪些字段及其意义
在这里插入图片描述

问题
刷新一次 qige.io 网站的页面同时进行抓包，你会发现不少的 304 代码的应答，这是所请求的对象没有更改的意思，让浏览器使用本地缓存的内容即可。那么服务器为什么会回答 304 应答而不是常见的 200 应答？
服务器告诉浏览器当前请求的资源上一次修改的时间是这个时间。浏览器第二次发送请求的时候，告诉浏览器我上次请求的资源现在还在自己的缓存中，如果你那边这个资源还没有修改，就可以不用传送应答体给我了。服务器根据浏览器传来的时间发现和当前请求资源的修改时间一致，就应答304，表示不传应答体了，从缓存里取。
