主干网络

VGG前两步

主干网络采用了VGG，直接上代码：

base = [64, 64, 'M', 128, 128, 'M', 256, 256, 256, 'C', 512, 512, 512, 'M',
            512, 512, 512]

def vgg(i):
    layers = []
    in_channels = i
    for v in base:
        if v == 'M':
            layers += [nn.MaxPool2d(kernel_size=2, stride=2)]
        elif v == 'C':
            layers += [nn.MaxPool2d(kernel_size=2, stride=2, ceil_mode=True)]
        else:
            conv2d = nn.Conv2d(in_channels, v, kernel_size=3, padding=1)
            layers += [conv2d, nn.ReLU(inplace=True)]
            in_channels = v
    pool5 = nn.MaxPool2d(kernel_size=3, stride=1, padding=1)
    conv6 = nn.Conv2d(512, 1024, kernel_size=3, padding=6, dilation=6)
    conv7 = nn.Conv2d(1024, 1024, kernel_size=1)
    layers += [pool5, conv6,
               nn.ReLU(inplace=True), conv7, nn.ReLU(inplace=True)]
    return layers

padding=1

padding有两种可选值：‘VALID’和‘SAME’。
取值为‘VALID’时padding=0，并不会对输入(input)做填充；
取值为‘SAME’时padding>0，将会对输入(input)做填充，填充值都是0值。
所以VGG网络中，卷积层padding=1，都对输入矩阵进行了周围都是0的填充，不难发现，前两次卷积过后，300×300×3的矩阵并没有发生变化，在base='M’之前，矩阵都是300×300×3 。

网络结构变化

这里，nn.Conv2d中的参数，

conv2d = nn.Conv2d(in_channels, v, kernel_size=3, padding=1)

in_channels：输入的通道数，
v：输出的通道数，
kernel_size：卷积核的大小，
padding：采用’SAME’的方式对矩阵进行填充。

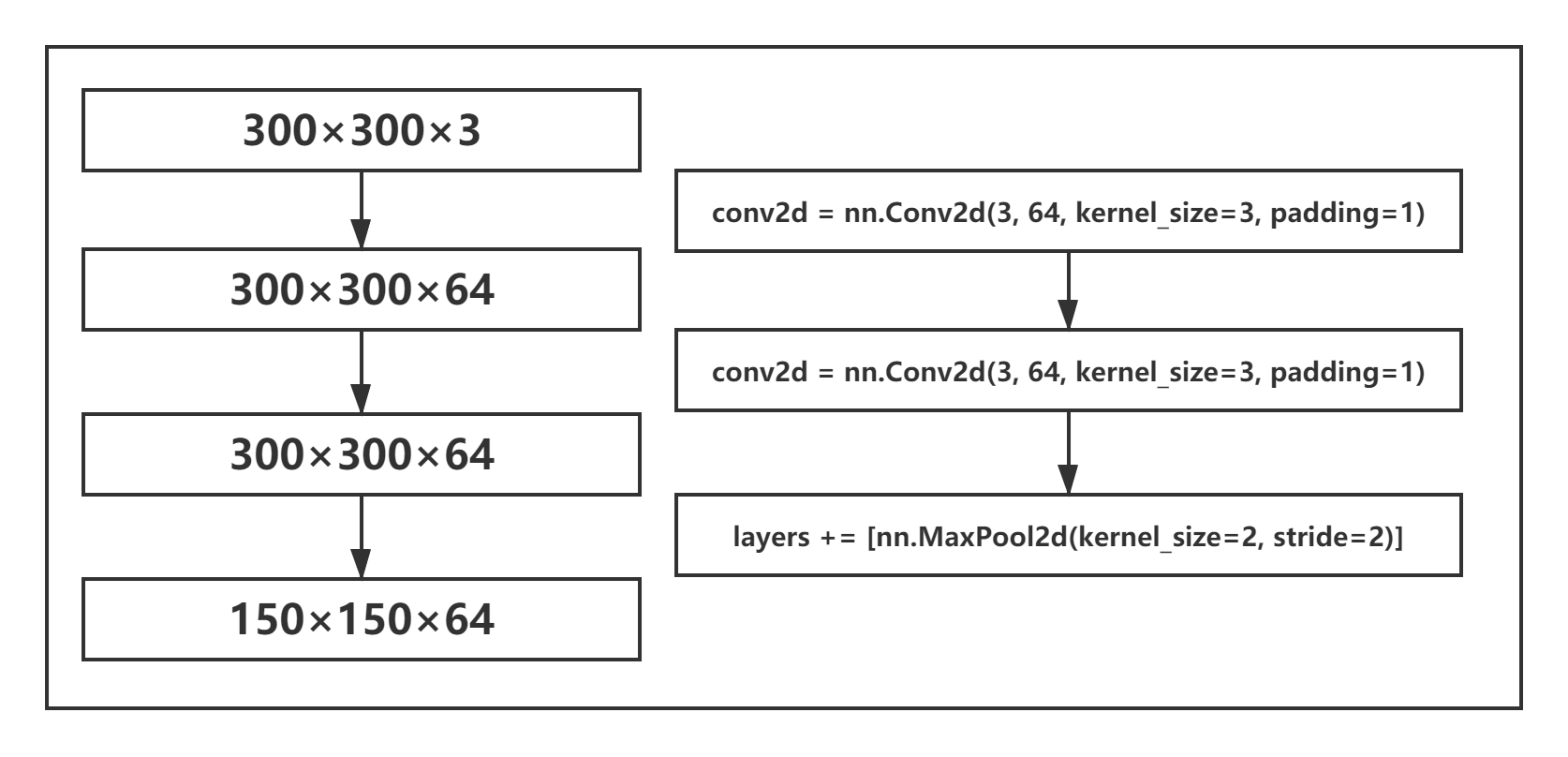

在这里插入图片描述
首先，300×300×3的输入后，第一次卷积将通道数由3变为了后来的64，卷积核大小为3×3，将输入的网络调整为300-3+1=298，但是由于padding对整个300×300的网络进行了0的填充，矩阵前后各自增加了0，所以具体的过程为：
（300+2）-3+1=300，矩阵经过卷积后大小没有发生变化！通道数增加为64！
两次卷积进行了相同的操作

最大池化层

最大池化比较好理解，就是在这2×2之中去出最大的来，经过最大池化层后，通道数没有发生任何变化，输入矩阵的大小由300变为了150，具体过程为：
（300-2+1）/2=149.5，最后向上取整=150 。
将以上的操作进行两遍，最后能够获得，75×75×128的矩阵。

VGG第三步

这里将矩阵变化为了38×38×256，但是遇到了新的base=‘C’，这里的C代表着ceil_mode=True，这里的主要含义为：
同样进行与之前的相同池化操作，但是我们保留了单数边的卷积信息。
刚刚我们遇到了将300×300×64转化为150×150×64，这里正好可以将偶数边完整的进行池化，但是如果遇到了奇数边，则会有一行一列的数据丢失，在这里75×75×128就遇到了这种情况，我们的ceil_mode可以为我们的矩阵最后的一边一列继续进行池化，最后我们的结果就会变为38×38×256 。

后面完全相同。

VGG循环中卷积最后一步

我们能够得到19×19×512的卷积结果。

VGG最后一步

pool5 = nn.MaxPool2d(kernel_size=3, stride=1, padding=1)
conv6 = nn.Conv2d(512, 1024, kernel_size=3, padding=6, dilation=6)
conv7 = nn.Conv2d(1024, 1024, kernel_size=1)
layers += [pool5, conv6,
           nn.ReLU(inplace=True), conv7, nn.ReLU(inplace=True)]

pool5： 19×19×512 -> 19×19×512

conv6：19×19×512 -> 19×19×1024

conv7：19×19×1024 -> 19×19×1024
