一、项目说明：
平台：XC7K325T板卡
DDR3：两片MT41J256M16TW-107，共1GB，数据总线32bit
环境：Vivado 2019.2
IP：Memory Interface Generator(MIG 7 Series)
官方手册：ug586 (7Series Devices Memory Interface Solutions v4.2)
二、DDR3型号及原理
本实验使用了两片镁光的 MT41J256M16TW-107 DDR3芯片：
单片数据总线为16bit、深度32M、8个Bank，总共16 x 32M x 8 = 512MB

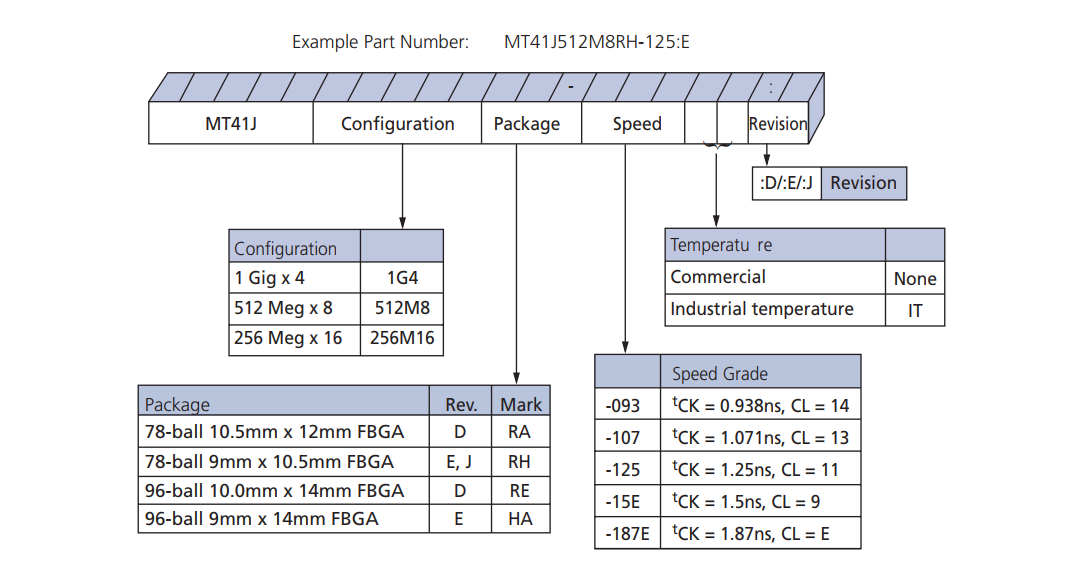

上图是具体不同型号的DDR3所对应的参数，可见以 256M16 结尾的存储器有 256M个深度、16bit位宽，256M中可拆分为8个Bank，每个Bank深度为32M，总共 32M x 8 x 16 = 512MB。
本实验中用了两片DDR3，将地址总线接一起，数据总线并列成32bit，总共1GB。
上图是 256 Meg x 16的功能框图，中间的从Bank0~Bank7 memory array 的8个正方形就是是存储器内部的8个Bank。Row address MUX（行地址复用器）和Bank control logic（逻辑块控制器）共同控制Bank x row address latch and decoder（某逻辑块的行地址锁存），这样就锁定了将要操作的存储空间的Bank和row；再通过column address latch（列地址锁存）选通一列，这样就唯一地确定了DDR3中的一块存储空间。
三、7Series_MIG控制器
DDR SDRAM是以牺牲速率为代价换取同等面积下的存储大小，拥有比同等面积的SRAM更大的存储空间，但同时也导致了DDR的控制极为复杂，DDR是靠往电容中存储电荷来存储二进制信息，但电容总有漏电流存在，这就代表了电容中的数据不能长时间存在，所以在DDR的控制步骤中需要定时对数据空间充电（刷新），上图中的 Refresh counter 就是定时对DDR进行刷新所用的定时器。
DDR的操作如此复杂，在实际工程开发中不可能自己去一行一行编写驱动，包括在数字芯片设计中，对DDR的使用也均是购买其他公司已经成熟的IP。Xilinx公司就提供了一款DDR/SDRAM控制器IP：Memory Interface Generator（MIG），MIG 可以大大简化DDR操作时序，繁杂的DDR物理接口时序已经在IP中替我们完成了，我们需要做的只是对IP的 User Interface 进行操作，节省了开发时间。
如下图，是 用户端逻辑—MIG控制器—DDR3物理层 的连接关系图：
四、MIG用户端口
| app_addr[ADDR_WIDTH – 1:0]：input信号，当前请求的地址数据。 app_cmd[2:0]：input信号，当前操作命令，3‘b000为写操作、3’b001为读操作。 app_en：input信号，高电平表示当前地址数据有效。 app_rdy：output信号，高电平表明UI已准备好接受命令，只有当此信号为1时读写操作才能被有效执行。比如假设地址数据使能、写数据使能，但 app_rdy 为0，也无法将数据写入MIG的FIFO中。 app_rd_data[APP_DATA_WIDTH – 1:0]：output信号，当前读取到的数据。 app_rd_data_end：output信号，此高电平有效输出指示当前时钟周期是app_rd_data []上输出数据的最后一个周期。 仅当app_rd_data_valid为active-High时有效。（这个信号在用户逻辑中没用） app_rd_data_valid：output信号，高电平表示当前的 app_rd_data 数据有效。 app_wdf_data[APP_DATA_WIDTH – 1:0]：input信号，当前将要写入的数据。 app_wdf_end：input信号，此高电平有效输入指示当前时钟周期是 app_wdf_data 上输入数据的最后一个周期。 app_wdf_mask[APP_MASK_WIDTH – 1:0]：input信号，当前输入数据的掩码，mask为1的位对应的数据将被屏蔽掉。（这个信号本实验用不到，写0） app_wdf_rdy：output信号，该输出表明写数据FIFO已准备好接收数据。 当app_wdf_rdy = 1’b1和app_wdf_wren = 1’b1时，接受写入数据。 app_wdf_wren：input信号，高电平表示 app_wdf_data 数据有效。 init_calib_complete：output信号，高电平表示MIG控制器校准结束，可以对DDR进行操控（使用时必须先等待此信号，否则无法正确操作）。 ui_clk：output信号，MIG输出的用户端时钟，在4:1模式下是DDR主频的1/4。 ui_clk_sync_rst：output信号，MIG输出的用户端复位信号，高电平复位。 rst：MIG复位信号。 clk：MIG输入时钟，也是DDR的主频。 其他信号用不到，不用关注。 |
五、DDR3端口
| ddr3_dq：DDR3数据总线 ddr3_dqs_n：DDR3数据选通反相端 ddr3_dqs_p：DDR3数据选通同相端 ddr3_addr：DDR3地址总线 ddr3_ba：DDR3块地址输入 ddr3_ras_n、ddr3_cas_n、ddr3_we_n：DDR3命令输入端 ddr3_reset_n：DDR3复位 ddr3_ck_p：DDR3输入时钟同相端 ddr3_ck_n：DDR3输入时钟反相端 ddr3_cke：DDR3时钟使能 ddr3_cs_n：DDR3片选，用于使能命令解释器 ddr3_dm：DDR3输入数据掩码 ddr3_odt：DDR3启用内部终端匹配电阻 |
六、IP配置
在 IP Catalog 中搜索 Memory Interface Generator，双击打开出现以下页面，点击 Next ，出现 MIG Output Options 。
1）MIG Output Options
- 选择创建设计以创建新的内存控制器设计。 在“Component Name field”一栏中输入IP核组件名称。
- 选择要生成的控制器数量。 此选项确定其他页面的复制。
- DDR2和DDR3 SDRAM设计支持内存映射的AXI4接口。 AXI4接口仅支持Verilog语言。 如果需要AXI4接口，请在调用MIG工具之前在Vivado Design Suite中将语言选择为“ Verilog”。 如果未选择AXI4界面，则用户界面（UI）是主要界面。
- 单击“下一步”以显示“引脚兼容的FPGA”页面
2）Pin Compatible FPGAs
引脚兼容的FPGA页面列出了所选系列中具有相同封装的FPGA。 如果从MIG工具生成的引脚需要与其他任何FPGA兼容，则应使用此选项来选择必须与引脚兼容的FPGA。
单击“下一步”显示“存储器类型选择”页面。

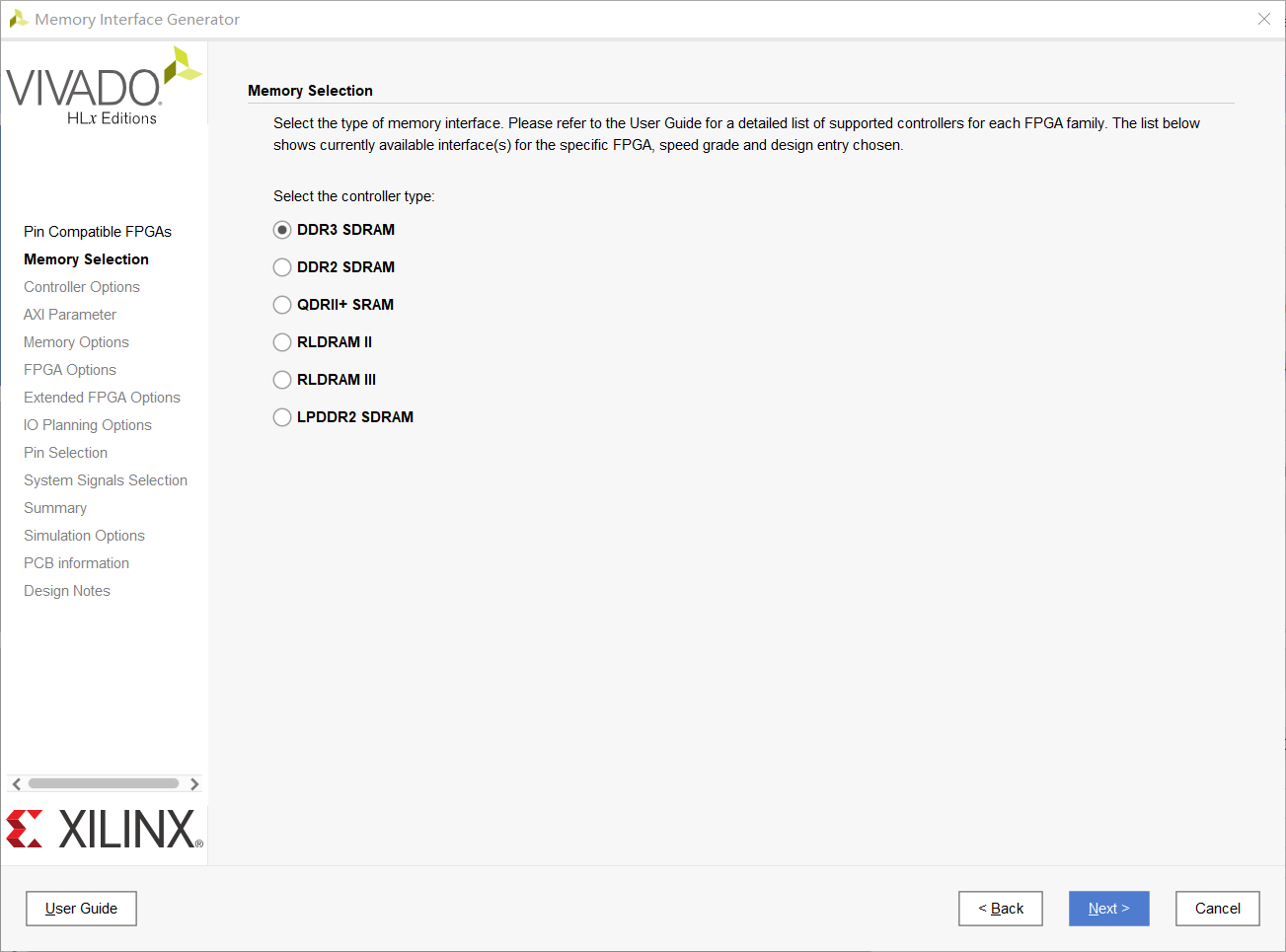

3）Memory Selection
此页面显示所选FPGA系列支持的所有存储器类型。选择DDR3 SDRAM控制器类型，单击下一步以显示“控制器选项”页面。

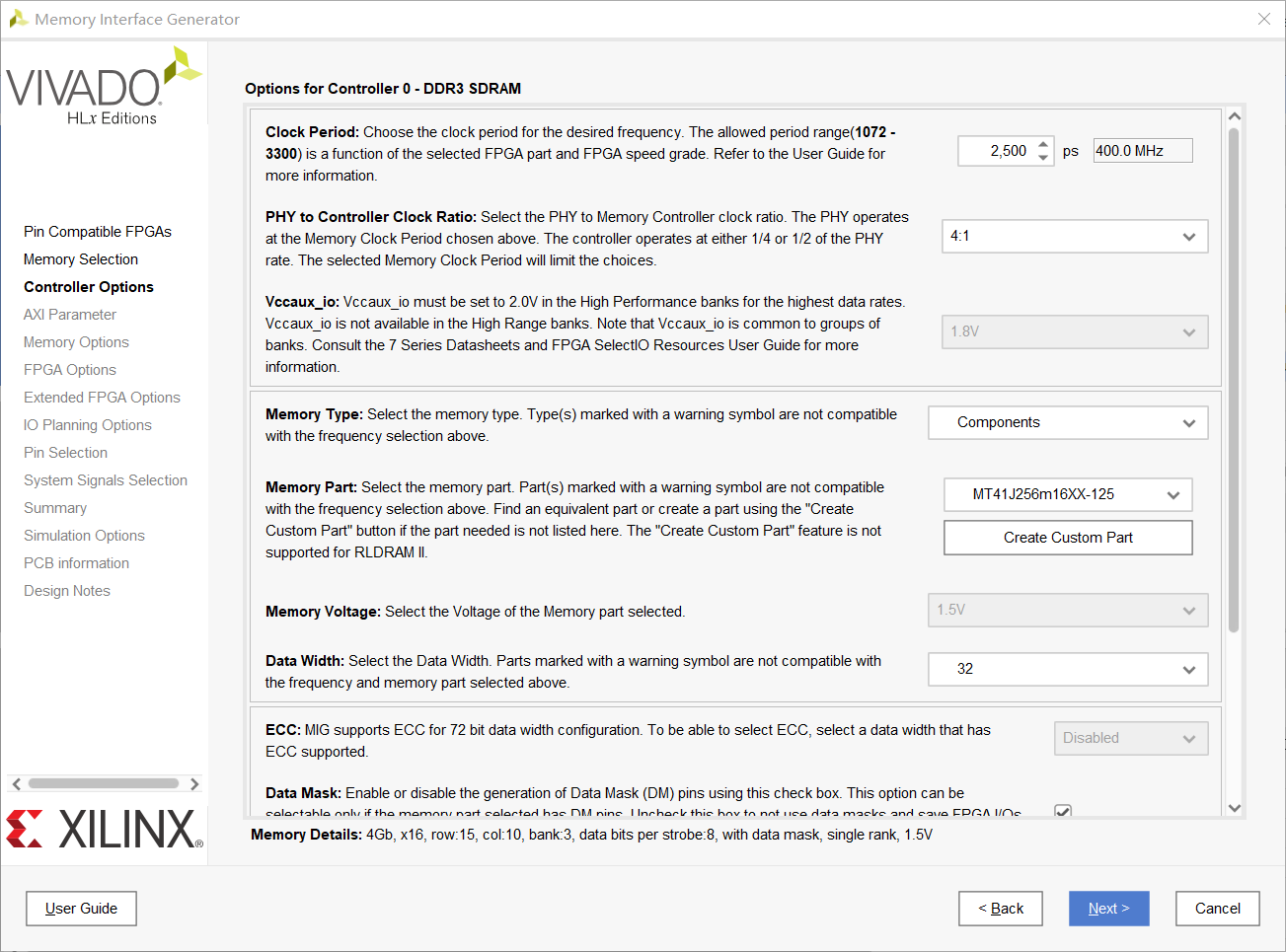

4）Controller Options
此页面显示了可以选择的各种控制器选项。
如果设计具有多个控制器，则对每个控制器重复“控制器选项”页面。 此页面最多分为九个部分。 分区数取决于所选的内存类型。 控制器选项页面还包含以下下拉菜单，用于修改设计的不同功能：
- 时钟周期–此功能指示所有控制器的工作频率。频率Block受所选FPGA和器件速度等级等因素的限制。本实验使用400MHz（例化锁相环产生）。
- PHY与控制器时钟比率–此功能确定物理层（存储器）时钟频率与控制器和用户界面时钟频率的比率。由于FPGA逻辑时序的限制，2：1的比率降低了最大存储器接口频率。2：1比例的用户界面数据总线宽度是物理内存接口宽度的四倍，而4：1比例的总线宽度是物理内存接口宽度的八倍。2：1的比例具有较低的延迟。4：1的比率对于获得最高数据速率是必要的，本实验使用4: 1模式。
- 内存类型–此功能选择设计中使用的内存部分的类型。
- 内存部分–此选项选择设计的内存部分。可以从列表中进行选择，也可以创建新的Memory part。
- 数据宽度–可以根据之前选择的存储类型在此处选择数据宽度值。 该列表显示了所选part的所有支持的数据宽度。 可以选择数据宽度之一。 这些值通常是各个设备数据宽度的倍数。本实验数据位宽为32位
- Bank Machines数量–列表显示所选设计配置支持的Bank Machines数量。本实验设置为4。
- 排序–正常模式允许内存控制器将命令重新排序到内存，以获得最高的效率。 严格模式强制控制器以接收到的确切顺序执行命令。本实验设置为Normal。

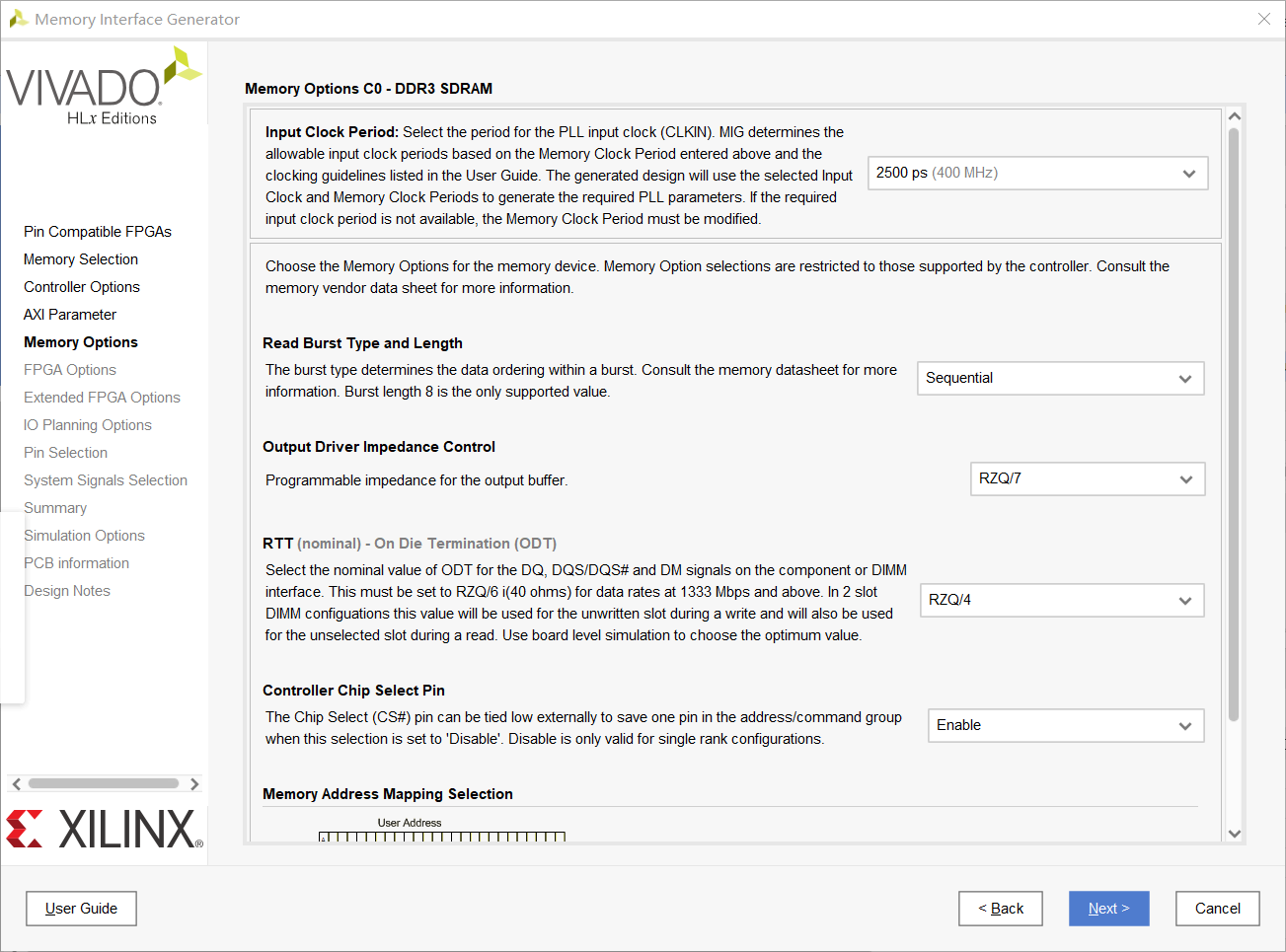

5）Memory Parameter Option
该功能允许选择各种有关存储模式的寄存器值。在初始化期间，将模式寄存器的值加载到加载模式寄存器中。
1、读取突发类型和长度-DDR2和DDR3 SDRAM仅支持突发长度8（BL8）。
2、输出驱动器阻抗控制-输出驱动器阻抗控制设置DRAM上的输出驱动器阻抗。 列出的选择取决于所选的特定DRAM。 RZQ为240Ω。 例如，如果选择RZQ / 6，则输出驱动阻抗为40Ω。

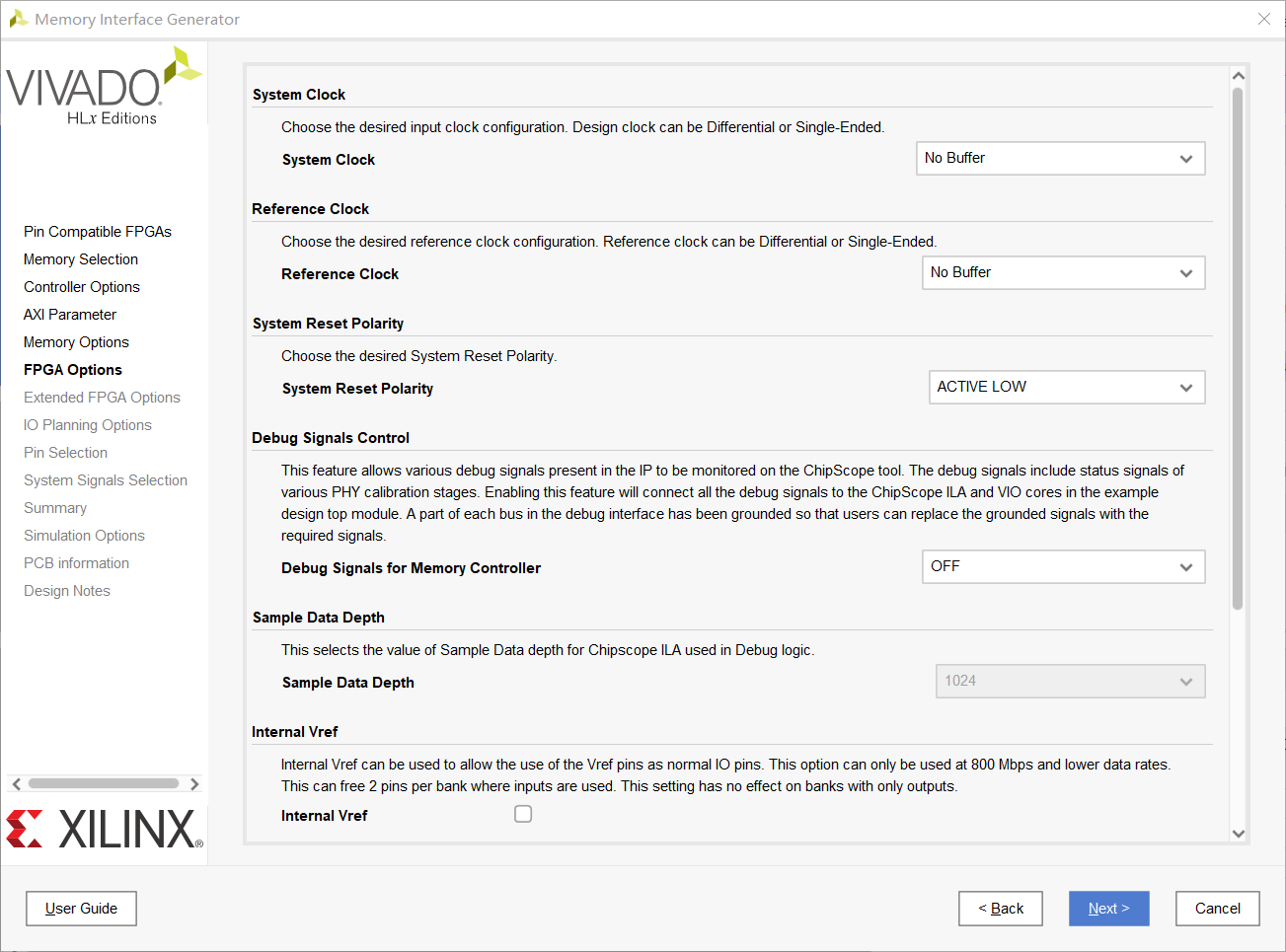

6）FPGA Options
1、系统时钟–此选项为sys_clk信号对选择时钟类型（单端，差分或无缓冲区）。 选择“无缓冲区”选项时，不会在RTL代码中实例化IBUF原语，并且不会为系统时钟分配引脚。
如果在没有执行更改的情况下实现了从MIG为No Buffer选项生成的设计，则设计可能会由于未针对sys_clk_i信号实例化的IBUF而无法实现。 因此，对于无缓冲区方案，需要将sys_clk_i信号连接到内部时钟。
对于已经分配了系统输入时钟且满足第210页上的“时钟”中指定的所有规则的设计，必须选择“无缓冲区”选项。
2、系统复位电平–可以选择系统复位的电平（sys_rst）。 如果将选项选择为active-Low，则参数RST_ACT_LOW设置为1；如果设置为active-High，则参数RST_ACT_LOW设置为0。
3、降低I/O功耗–该选项通过在控制器处于空闲状态时自动禁用DQ和DQS IBUF来降低平均I/O功耗。
4、HR Bank的内部终端匹配电阻–内部终端选项可以设置为40、50或60Ω或禁用。 此选择仅适用于HR Bank。
然后在 IO planning Options 中选择 fix pin out ，在下一个页面中绑定xdc文件至DDR3引脚：
在上图中点击 Read XDC/UCF ，绑定xdc文件，确认无误后点击 Validate 验证IO绑定有效性，有效性验证通过后点击 Next 。
后续的几个页面与配置无关，均点击 Next 即可。
七、操作时序
1）命令路径

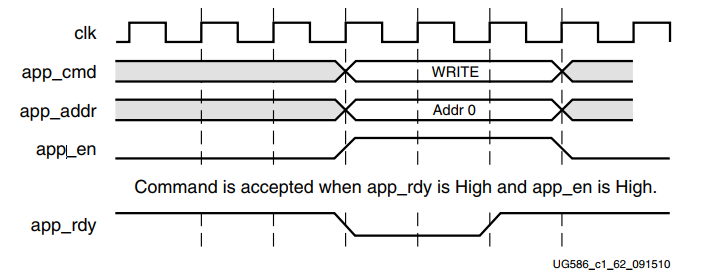

如下图所示，当用户逻辑app_en信号被断言并且app_rdy信号从UI被断言时，UI会接受命令并将其写入FIFO。 每当取消声明app_rdy时，UI都会忽略该命令。 用户逻辑需要将app_en以及有效的命令和地址值保持为高，直到断言app_rdy为止（断言在这里就是有效的意思）。
说白了就是当app_en和app_rdy都有效时app_addr才会被打入FIFO中，编写Verilog时可以在改变app_cmd后判断app_rdy信号是否有效，若有效则拉高app_en将命令打入。
2）写数据路径

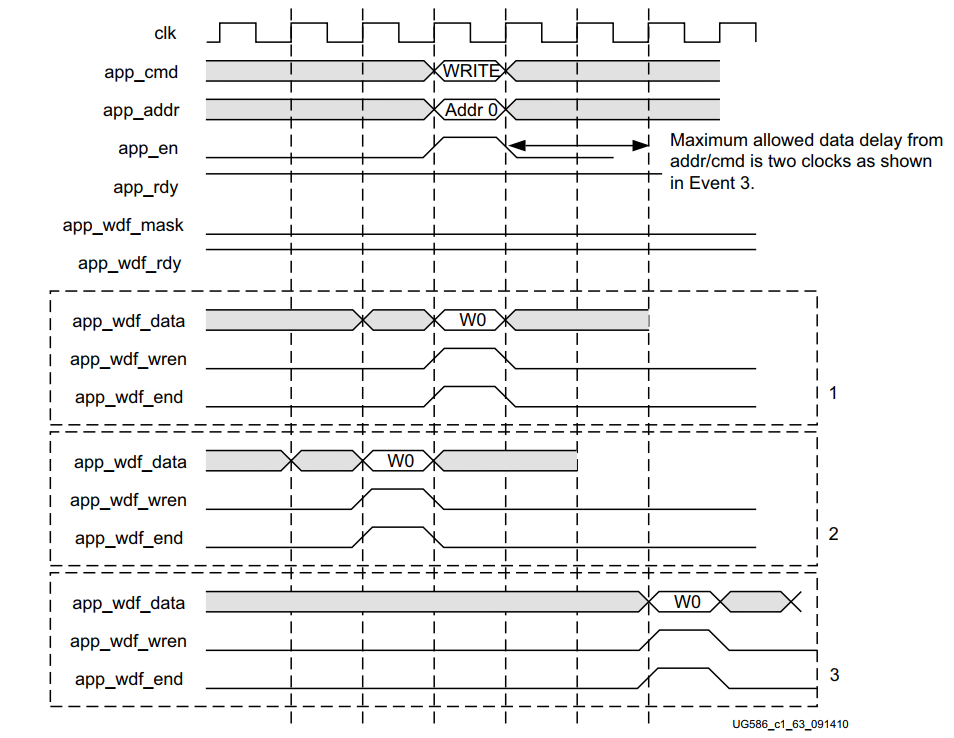

如下图所示，写数据通道的地址和数据的时序各自独立，共兼容三种时序关系：
1.写数据与相应的写命令一起出现。
2.在相应的写入命令的前一个周期写入数据。
3.写数据在相应的写命令之后出现，但不应超过两个时钟周期的限制。
对于注册了写命令后输出的写数据，addr / cmd允许的最大数据延迟为两个时钟。（如下图，“注册写命令” 是指app_en拉高后再拉低，如果没拉低就没有最大延迟2个周期的限制）
当断言app_wdf_wren且app_wdf_rdy为高电平时，写数据被寄存在写FIFO中（图1-76）。 如果取消断言app_wdf_rdy，则用户逻辑需要将app_wdf_wren和app_wdf_end保持为高电平以及有效的app_wdf_data值，直到断言app_wdf_rdy。
实际上当app_wdf_rdy拉高的同时将app_wdf_wren和app_wdf_end立即拉高即可。
3）读数据路径

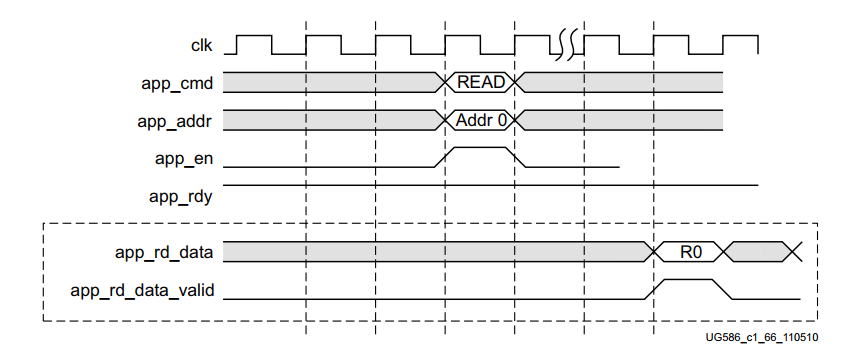

下图是4: 1模式下的读取时序，UI会按请求的顺序返回读取的数据，并且在断言app_rd_data_valid时有效。 app_rd_data_end信号指示每个读取命令突发的结束，并且在用户逻辑中不需要。
可以使用一个D触发器，在app_rd_data_valid断言时将app_rd_data的数据打入触发器中，但需要注意的是此时缓存后的数据和app_rd_data_valid差一个时钟，若想使用app_rd_data_valid指示其他模块，需要将其打一拍与缓存后的数据对齐。
八 、DDR相关参数计算
1、Brust Length 8
突发传输（Brust）：是指在相邻存储单元中连续进行数据传输，提高数据传输带宽的技术。
突发长度（Brust Length）：指连续进行数据传输的次数
Brust Length 8（BL8）：指突发长度为8，每次突发传输遍历连续的8个存储空间，每次突发传输结束后 app_addr 需要 +8，在本实验中单次传输32bit数据，所以一次BL8的突发传输读写的数据长度为8x32=256bit。
2、PHY与控制器时钟比率
DDR3是时钟双边沿采样，即一个时钟周期内的上升沿和下降沿均可以进行数据操作，相比于普通的SDRAM，可以将带宽提高2倍，本实验中的输入时钟为400MHz，那么MIG控制器对DDR3的接口速度为400M x 2 = 800M。
本实验中的时钟比率为4：1，则用户时钟 ui_clk 为 400MHz / 4=100MHz。那么如下图所示，一个用户时钟周期对应DDR3的4个时钟周期、8个时钟边沿，也就是在一个用户时钟周期内，DDR3可以被突发读写8次，也正好对连续的8个地址空间进行操作，将长度为256bit的数据突发8次，每次并行传输32bit。
九、DDR3读写的Verilog代码
在本实验中，使用了一个状态机：在空闲状态 STATE_IDLE 接收到 init_calib_complete 的断言后等待1秒，进入写操作状态 STATE_WRITE ，在此状态中写1024个周期（不是1024个数据，因为中间有很多等待app_rdy的过程），然后进入等待状态 STATE_WAIT ，在此状态中将命令信号app_cmd先设置为读取模式，然后等待8个周期，进入读操作状态 STATE_READ ，在此状态中读1024个周期，然后进入结束状态 STATE_END ，在此状态中初始化操作信号，然后跳回读操作状态 STATE_WAIT ，并一直读取下去（意思就是只复位后写入一次，然后一直在读）。
为什么本实验只写一次然后一直读呢？是因为要验证写入数据是否全部有效，所以就写了一次，怕多次写入后覆盖掉前面写操作中可能存在的漏写现象。
module ddr3_read_write
(
input wire sys_clk , // 系统时钟
output wire calib_done , // 校验完成，拉高表示初始化结束
input wire rstn , // 异步复位
output wire locked , // MMCM锁定信号
// DDR3物理接口
inout [31:0] ddr3_dq , // DDR3数据总线
inout [3:0] ddr3_dqs_n , // DDR3数据选通反相端
inout [3:0] ddr3_dqs_p , // DDR3数据选通同相端
output [14:0] ddr3_addr , // DDR3地址总线
output [2:0] ddr3_ba , // DDR3块地址输入
output ddr3_ras_n , // DDR3命令输入端
output ddr3_cas_n , // DDR3命令输入端
output ddr3_we_n , // DDR3命令输入端
output ddr3_reset_n , // DDR3复位
output [0:0] ddr3_ck_p , // DDR3输入时钟同相端
output [0:0] ddr3_ck_n , // DDR3输入时钟反相端
output [0:0] ddr3_cke , // DDR3时钟使能
output [0:0] ddr3_cs_n , // DDR3片选，用于使能command decoder
output [3:0] ddr3_dm , // DDR3输入数据掩码
output [0:0] ddr3_odt // DDR3启用内部终端匹配电阻
);
// MIG DDR3 IP核例化线网定义
(*mark_debug="true"*) wire[28:0] app_addr ; // 用户要访问的DDR3地址
(*mark_debug="true"*) wire[2:0] app_cmd ; // 命令：读、写命令
(*mark_debug="true"*) wire app_en ; // MIG IP用户接口使能
(*mark_debug="true"*) wire[255:0] app_wdf_data ; // 待写入数据
(*mark_debug="true"*) wire app_wdf_end ; // 与写使能一起使用
(*mark_debug="true"*) wire app_wdf_wren ; // 写使能
(*mark_debug="true"*) wire [255:0] app_rd_data ; // 读出的数据
(*mark_debug="true"*) wire app_rd_data_end ; //
(*mark_debug="true"*) wire app_rd_data_valid ; // 读出的数据有效标志位
(*mark_debug="true"*) wire app_rdy ; // DDR3就绪信号，表示没有正在读写
(*mark_debug="true"*) wire app_wdf_rdy ; // 写就绪，表示没有正在写
(*mark_debug="true"*) wire ui_clk ; // IP对外提供的用户时钟
wire ui_rst ; // IP对外提供的复位信号
wire ddr3_clk ; // MIG IP时钟信号
// MIG DDR3 IP核例化register定义（状态机用）
reg[28:0] app_addr_reg ; // 用户要访问的DDR3地址
reg[2:0] app_cmd_reg ; // 命令：读、写命令
reg app_en_reg ; // MIG IP用户接口使能
reg [255:0] app_wdf_data_reg ; // 待写入数据寄存器
(*mark_debug="true"*) reg [255:0]app_rd_data_reg ; // 读出的数据寄存器（滞后一拍）
(*mark_debug="true"*) reg app_rd_data_valid_reg ; // 读出数据有效标志寄存器（与app_rd_data_reg对齐而滞后一拍）
// 寄存器与DDR3 IP核连线
assign app_addr = app_addr_reg ;
assign app_cmd = app_cmd_reg ;
assign app_en = app_en_reg ;
assign app_wdf_data = app_wdf_data_reg ;
assign app_wdf_wren = app_en_reg & app_rdy & app_wdf_rdy & ( app_cmd_reg==3'b0 ) ;
assign app_wdf_end = app_wdf_wren ;
// 状态机相关定义
(*mark_debug="true"*) reg [3:0]state_reg ; // 状态寄存器
reg [31:0]fsm_cnt_reg ; // 状态机计数器
parameter STATE_IDLE = 'd0 ; // 空闲状态
parameter STATE_WRITE = 'd1 ; // 写状态
parameter STATE_WAIT = 'd2 ; // 写完等待状态
parameter STATE_READ = 'd3 ; // 读状态
parameter STATE_END = 'd4 ; // 结束状态
parameter FSM_IDLE_TIME = 100000000 ; // 空闲状态持续的周期:1秒
parameter FSM_WRITE_TIME = 1024 ; // 写数据持续的周期
parameter FSM_WAIT_TIME = 8 ; // 写完等待的周期
parameter FSM_READ_TIME = 1024 ; // 读状态持续的周期
// 三段状态机：状态转移
always@(posedge ui_clk or posedge ui_rst)begin
if(ui_rst)begin
state_reg<='d0;
fsm_cnt_reg<='d0;
end
else begin
case (state_reg)
STATE_IDLE:begin
if(calib_done=='b1)begin
if(fsm_cnt_reg<FSM_IDLE_TIME-1)fsm_cnt_reg<=fsm_cnt_reg+'d1;
else begin
fsm_cnt_reg<='d0;
state_reg<=STATE_WRITE;
end
end
end
STATE_WRITE:begin
if(fsm_cnt_reg<FSM_WRITE_TIME-1)fsm_cnt_reg<=fsm_cnt_reg+'d1;
else begin
fsm_cnt_reg<='d0;
state_reg<=STATE_WAIT;
end
end
STATE_WAIT:begin
if(fsm_cnt_reg<FSM_WAIT_TIME-1)fsm_cnt_reg<=fsm_cnt_reg+'d1;
else begin
fsm_cnt_reg<='d0;
state_reg<=STATE_READ;
end
end
STATE_READ:begin
if(fsm_cnt_reg<FSM_WRITE_TIME-1)fsm_cnt_reg<=fsm_cnt_reg+'d1;
else begin
fsm_cnt_reg<='d0;
state_reg<=STATE_END;
end
end
STATE_END:begin
// state_reg<=STATE_IDLE;
state_reg <= STATE_WAIT;
end
default:state_reg<=STATE_IDLE;
endcase
end
end
parameter CMD_WRITE = 3'b000; // cmd=0表示写
parameter CMD_READ = 3'b001; // cmd=1表示读
parameter ADDR_INCREMENT = 'd8; // 地址每次传输需要增加多少（单位：字节）
parameter DATA_INCREMENT = 256'd1;
// 三段状态机：输出
always@(posedge ui_clk or posedge ui_rst)begin
if(ui_rst)begin
app_addr_reg<='d0;
app_cmd_reg<='d0;
app_en_reg<='b0;
app_wdf_data_reg<='d0;
end
else begin
case (state_reg)
STATE_IDLE:; // 空闲状态不输出
STATE_WRITE:begin
if(app_rdy & app_wdf_rdy=='b1)begin // 写状态，首先，如果接口app_rdy信号为1，表示空闲。只有空闲状态的时候才可发起写操作
// DDR3发起写操作
app_addr_reg<=app_addr_reg+ADDR_INCREMENT; // 下一次地址
app_cmd_reg<=CMD_WRITE; // 写指令
app_en_reg<='b1; // IP核用户接口使能
app_wdf_data_reg<=app_wdf_data_reg+DATA_INCREMENT; // 待发送数据改变
end
end
STATE_WAIT:begin
// 切换为读指令准备下一个状态进行读
app_addr_reg<='d0;
app_cmd_reg<=CMD_READ;
app_en_reg<='b0;
app_wdf_data_reg<='d0;
end
STATE_READ:begin
if(app_rdy=='b1)begin
app_addr_reg<=app_addr_reg+ADDR_INCREMENT;
app_cmd_reg<=CMD_READ;
app_en_reg<='b1;
end
end
STATE_END:begin
app_addr_reg<='d0;
app_cmd_reg<=CMD_READ;
app_en_reg<='b0;
app_wdf_data_reg<='d0;
end
default:;
endcase
end
end
// DDR3输出数据缓存
always@(posedge ui_clk ) if(app_rd_data_valid=='b1)app_rd_data_reg<=app_rd_data;
// DDR3输出数据有效标志位打拍
always@(posedge ui_clk or posedge ui_rst)begin
if(ui_rst)begin
app_rd_data_valid_reg <= 1'b0;
end
else begin
app_rd_data_valid_reg <= app_rd_data_valid;
end
end
// MIG-DDR3 IP核例化
mig_7series_0 mig_7series_0_inst
(
.ddr3_dq ( ddr3_dq ),
.ddr3_dqs_n ( ddr3_dqs_n ),
.ddr3_dqs_p ( ddr3_dqs_p ),
.ddr3_addr ( ddr3_addr ),
.ddr3_ba ( ddr3_ba ),
.ddr3_ras_n ( ddr3_ras_n ),
.ddr3_cas_n ( ddr3_cas_n ),
.ddr3_we_n ( ddr3_we_n ),
.ddr3_reset_n ( ddr3_reset_n ),
.ddr3_ck_p ( ddr3_ck_p ),
.ddr3_ck_n ( ddr3_ck_n ),
.ddr3_cke ( ddr3_cke ),
.ddr3_cs_n ( ddr3_cs_n ),
.ddr3_dm ( ddr3_dm ),
.ddr3_odt ( ddr3_odt ),
.sys_clk_i ( ddr3_clk ),
.clk_ref_i ( ddr3_clk ),
.app_addr ( app_addr ),
.app_cmd ( app_cmd ),
.app_en ( app_en ),
.app_wdf_data ( app_wdf_data ),
.app_wdf_end ( app_wdf_end ),
.app_wdf_mask ( 32'd0 ),
.app_wdf_wren ( app_wdf_wren ),
.app_rd_data ( app_rd_data ),
.app_rd_data_end ( app_rd_data_end ),
.app_rd_data_valid ( app_rd_data_valid ),
.app_rdy ( app_rdy ),
.app_wdf_rdy ( app_wdf_rdy ),
.app_sr_req ( 'b0 ),
.app_ref_req ( 'b0 ),
.app_zq_req ( 'b0 ),
.app_sr_active ( app_sr_active ),
.app_ref_ack ( app_ref_ack ),
.app_zq_ack ( app_zq_ac ),
.ui_clk ( ui_clk ),
.ui_clk_sync_rst ( ui_rst ),
.init_calib_complete ( calib_done ),
.device_temp_i ( ),
.device_temp ( ),
.sys_rst ( rstn )
);
// MMCM IP例化
clk_wiz_0 clk_wiz_0_inst
(
.clk_out1 ( ddr3_clk ),
.clk_out2 ( ),
.resetn ( rstn ),
.locked ( locked ),
.clk_in1 ( sys_clk )
);
endmodule
十、ILA工具Debug
在工程中开启 ILA分析仪核，加入mark_debug的信号，综合、布线、生成比特流，下载至板卡中。按下板卡上的复位键，在1秒之内点击 ILA中的 Run trigger 按钮 出现如下界面：

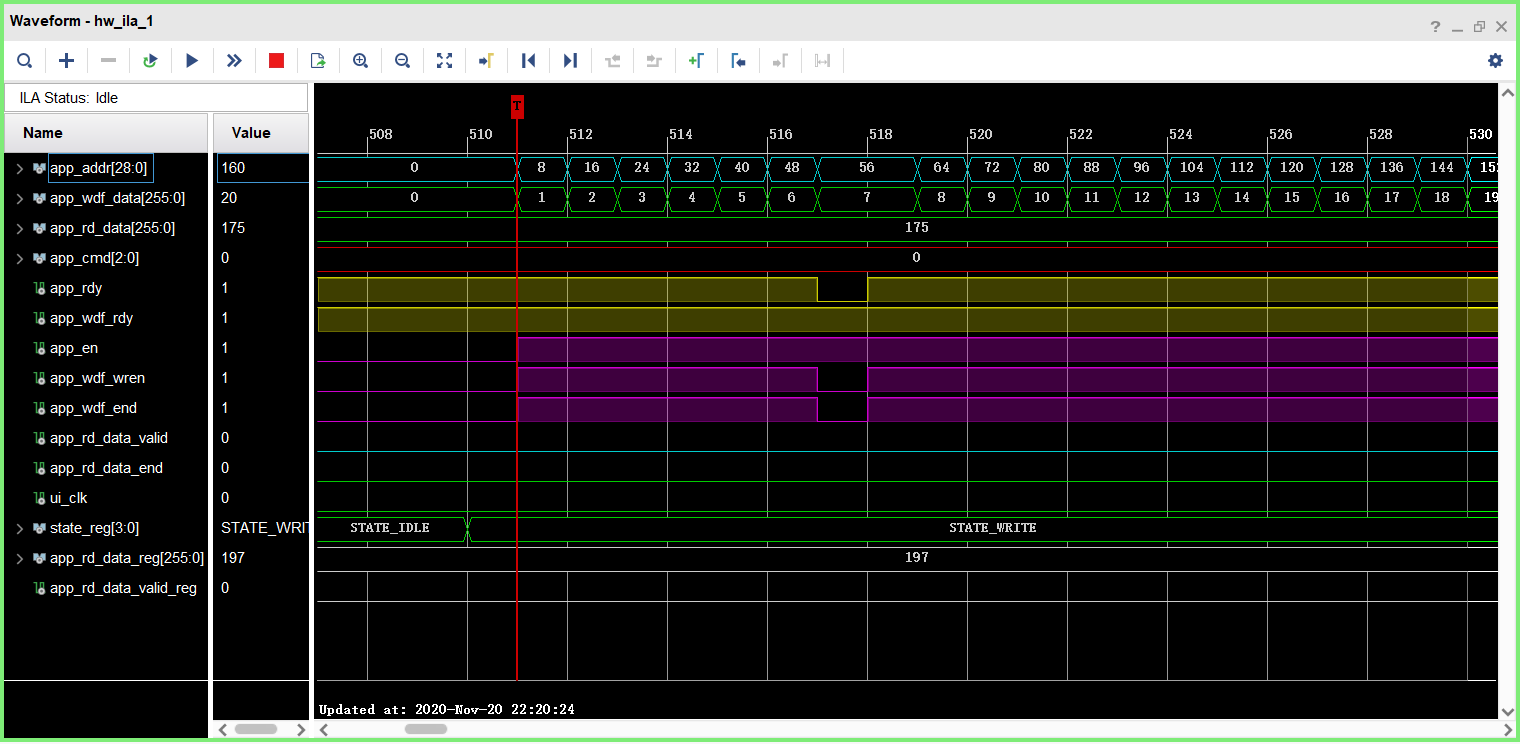

上图为ILA抓取的DDR3正在进行写操作时的时序图 。可见，当app_rdy、app_wdf_wren、app_wdf_end和app_en均断言时，DDR3开始写入数据。
上图为ILA抓取的DDR3正在读取数据的时序图。可见，当 app_rd_data_valid 断言后，开始正确输出数据到 app_rd_data_reg 中。
