一、overlay的解决方案

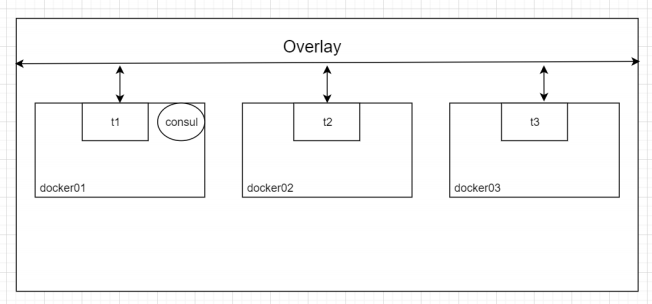

为支持容器跨主机通信，Docker 提供了 overlay driver，使用户可以创建基于 VxLAN 的 overlay 网络。VxLAN 可将二层数据封装到 UDP 进行传输，VxLAN 提供与 VLAN 相同的以太网二层服务，但是拥有更强的扩展性和灵活性。
Docerk overlay 网络需要一个 key-value 数据库用于保存网络状态信息，包括 Network、Endpoint、IP 等。Consul、Etcd 和 ZooKeeper 都是Docker 支持的 key-vlaue 软件，我们这里使用 Consul。
环境限制：
必须安装key-value存储服务，如consul
宿主机已经安装docker engine
宿主机的hostname必须不同
实验环境：
docker01: 192.168.1.20
docker02: 192.168.1.21
docker03: 192.168.1.22
暂时不考虑防火墙和selinux安全问题。
将3台dockerhost防火墙和selinux全部关闭，并且分别更改主机名称。
在docker01上的操作。
//运行consul服务。
[root@docker01 ~]# docker run -d -p 8500:8500 -h consul --name consul --restart always progrium/consul -server -bootstrap

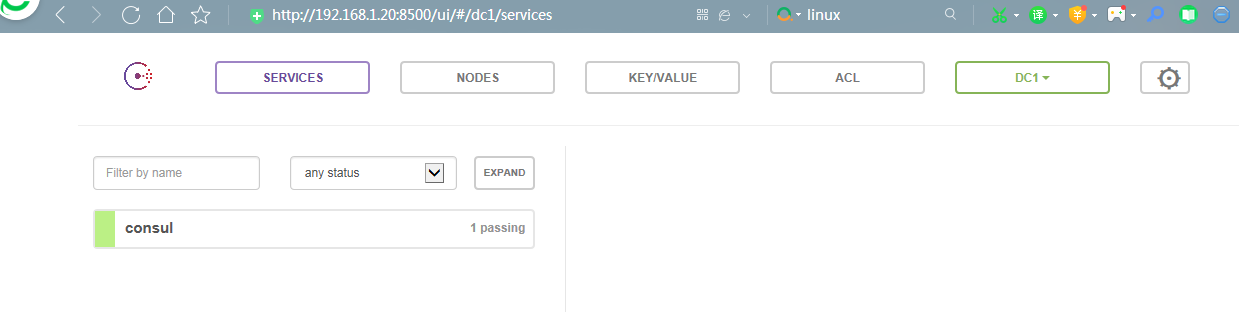

PS: 容器生产之后，我们可以通过浏览器访问consul服务，验证consul服务是否正常。访问dockerHost加映射端口。
修改docker02和docker03的docker配置文件
两台都修改
[root@docker02 ~]# vim /usr/lib/systemd/system/docker.service
修改：
ExecStart=/usr/bin/dockerd -H unix:///var/run/docker.sock -H tcp://0.0.0.0:2376 --cluster-store=consul://192.168.1.20:8500 --cluster-advertise=ens33:2376
[root@docker02 ~]# systemctl daemon-reload
[root@docker02 ~]# systemctl restart docker

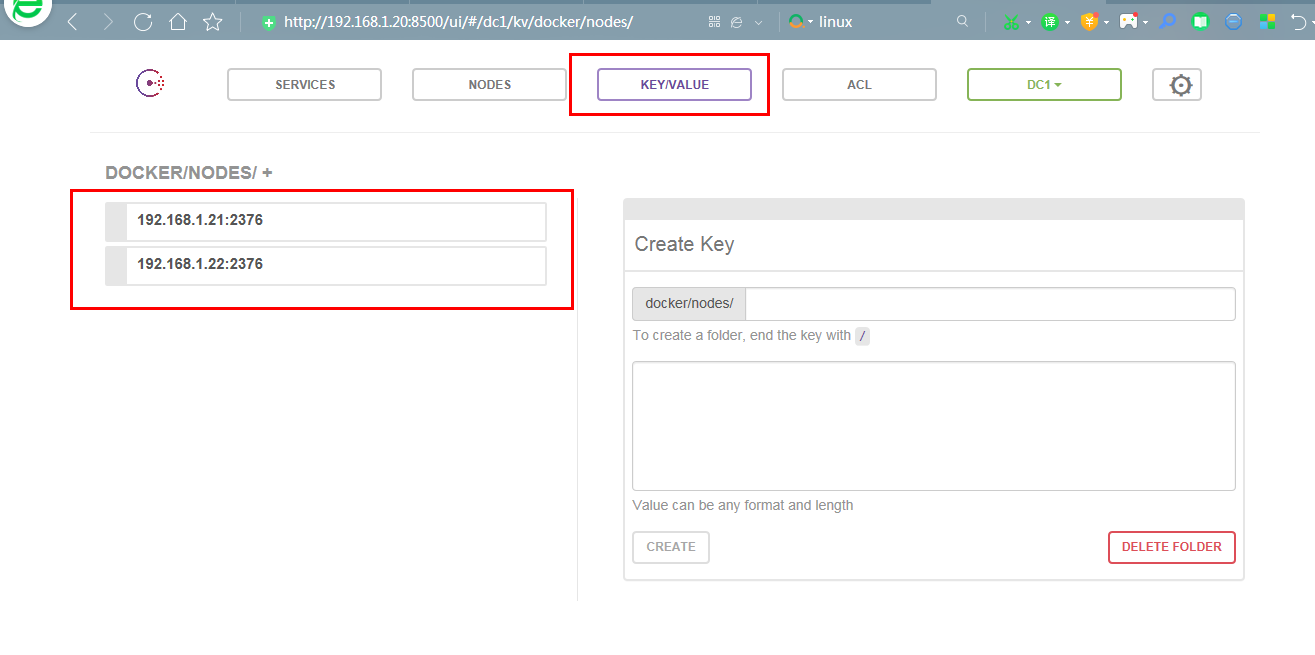

PS:返回浏览器consul服务界面，找到KEY/VALUE----> DOCKER---->NODES，会看到刚刚加入的docker02的信息。
在docker02上创建一个自定义网络
[root@docker02 ~]# docker network create -d overlay ov_net1
[root@docker02 ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
16b11f2adc85 ov_net1 overlay global
在docker02上创建的网络，我们可以看到它的SCOPE定义的是global（全局），意味着加入到consul这个服务的docker服务，都可以看到我们自定义的网络。
同理如果是用此网络创建的容器，会有两张网卡。
默认这张网卡的网段是10.0.0.0网段，如果想要docker01也可能看到这个网络，那么也只需在docker01的docker配置文件添加相应内容即可。
同理，因为是自定义网络，符合自定义网络的特性，可以直接通过docker容器的名称相互通信，当然也可以在自定义网络的时候，指定它的网段，那么使用此网络的容器也可以指定IP地址。
二、Docker跨主机网络方案之MacVlan
除了overlay，docker 还开发了另一个支持跨主机容器网络的 driver：macvlan。
macvlan 本身是 Linux kernel 模块，其功能是允许在同一个物理网卡上配置多个 MAC 地址，即多个 interface，每个 interface 可以配置自己的 IP。macvlan 本质上是一种网卡虚拟化技术，Docker 用 macvlan 实现容器网络就不奇怪了。
macvlan 的最大优点是性能极好，相比其他实现，macvlan 不需要创建Linux bridge，而是直接通过以太 interface 连接到物理网络。下面我们就来创建一个 macvlan 网络。
实验环境：
dockert01: 192.168.1.20
docker02: 192.168.1.21
关闭防火墙和禁用selinux，更改主机名。

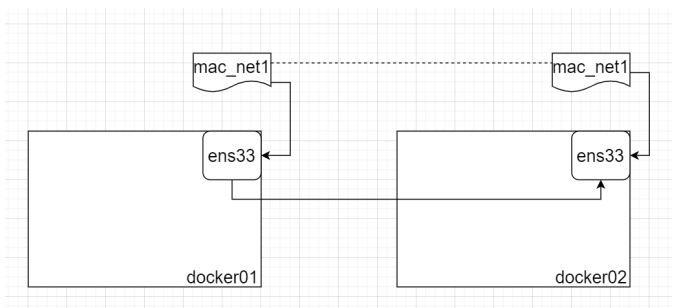

1、macvlan的单网络通信
1）打开网卡的混杂模式
//需要在docker01和docker02上都进行操作。
[root@docker01 ~]# ip link set ens33 promisc on
[root@docker01 ~]# ip link show ens33
2）在docker01上创建macvlan网络
[root@docker01 ~]# docker network create -d macvlan --subnet 172.22.16.0/24 --gateway 172.22.16.1 -o parent=ens33 mac_net1
PS: -o parent=绑定在哪张网卡之上
3）基于创建的macvlan网络运行一个容器
[root@docker01 ~]# docker run -itd --name bbox1 --ip 172.22.16.10 --network mac_net1 busybox
4）在docker02上创建macvlan网络，注意与docker01上 的macvlan网络一模一样。
[root@docker02 ~]# docker network create -d macvlan --subnet 172.22.16.0/24 --gateway 172.22.16.1 -o parent=ens33 mac_net1
5）在docker02上，基于创建的macvlan网络运行一个容器，验证与docker01上容器的通信。
[root@docker02 ~]# docker run -itd --name bbox2 --network mac_net1 --ip 172.22.16.20 busybox

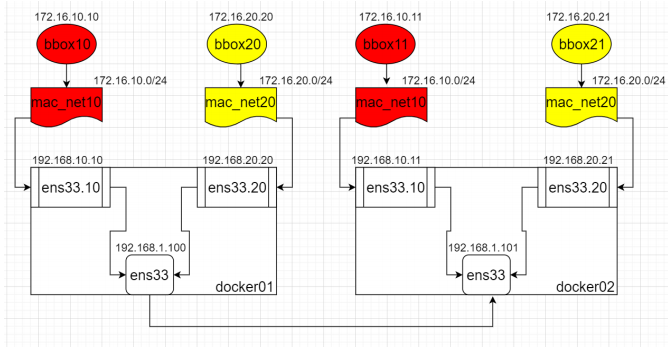

2.macvlan的多网络通信
1)docker01和docker02验证内核模块8021q封装
macvlan需要解决的问题：基于真实的ens33网卡，生产新的虚拟网卡。
~]# modinfo 8021q
//如果内核模块没有开启，运行下边的命令导入一下
~]# modprobe 8021q
2）基于ens33创建虚拟网卡

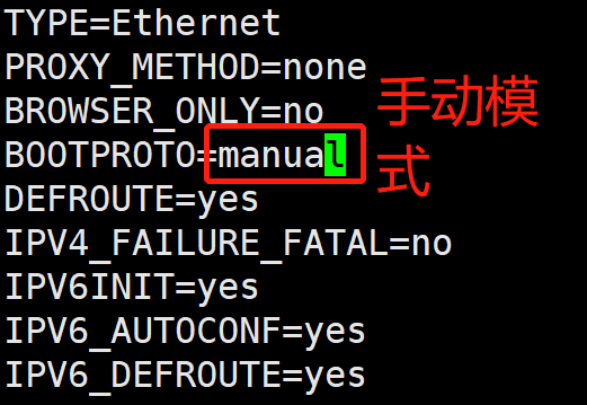

修改ens33网卡配置文件
[root@docker01 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
手动添加虚拟网卡配置文件
[root@docker01 network-scripts]# cp -p ifcfg-ens33 ifcfg-ens33.10
PS: -p 保留源文件或目录的属性

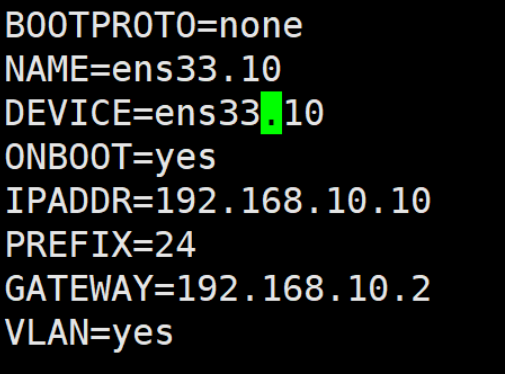

[root@docker01 network-scripts]# vim ifcfg-ens33.10
PS: 这里注意，IP要和ens33网段做一个区分，保证网关和网段IP的一致性，设备名称和配置文件的一致性，并且打开VLAN支持模式。
创建第二个虚拟网卡配置文件
[root@docker01 network-scripts]# cp -p ifcfg-ens33.10 ifcfg-ens33.20

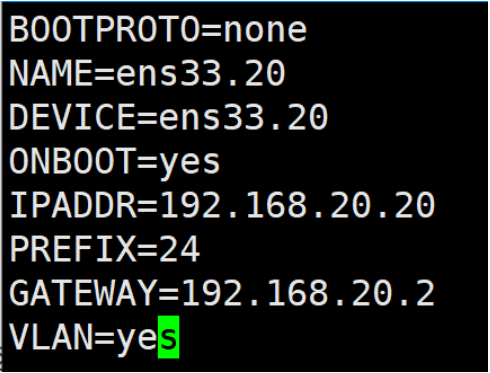

[root@docker01 network-scripts]# vim ifcfg-ens33.20
3）docker01上的操作，启用创建的虚拟网卡
[root@docker01 network-scripts]# ifup ifcfg-ens33.10
[root@docker01 network-scripts]# ifup ifcfg-ens33.20
PS: 如果此时有重启网卡的操作，注意验证ens33.10和ens33.20网卡必须是 启用的，正在运行的，如果没有则再次开启即可。
4）基于虚拟网卡，创建macvlan网络
[root@docker01 network-scripts]# docker network create -d macvlan -- subnet 172.16.10.0/24 --gateway 172.16.10.1 -o parent=ens33.10 mac_net10
[root@docker01 network-scripts]# docker network create -d macvlan -- subnet 172.16.20.0/24 --gateway 172.16.20.1 -o parent=ens33.20 mac_net20
5）基于上述创建的macvlan网络，运行对应的容器，不过这里需要注意，运行的容器与网络对应的网段相符合，还需要注意，IP地址的唯一性。
~]# docker run -itd --name bbox10 --network mac_net10 --ip 172.16.10.10 192.168.1.100:5000/busybox:v1
~]# docker run -itd --name bbox20 --network mac_net20 --ip 172.16.20.20 192.168.1.100:5000/busybox:v1
6）在docker02上进行操作，创建网络及容器
这里只需注意，我们在这里的操作跟在docker01上的操作是一模一样的，操作顺序大致为：
1）验证8021q内核封装
2）基于ens33网卡创建新的虚拟网卡,ens33.10和 ens33.20（注意和docker01上的ens33.10和ens33.20必须是在同一网段， 且IP不能冲突）
3）基于此网络运行容器。（注意和docker01上的 容器，都是基于刚刚创建的macvlan网络，但IP地址不能冲突）

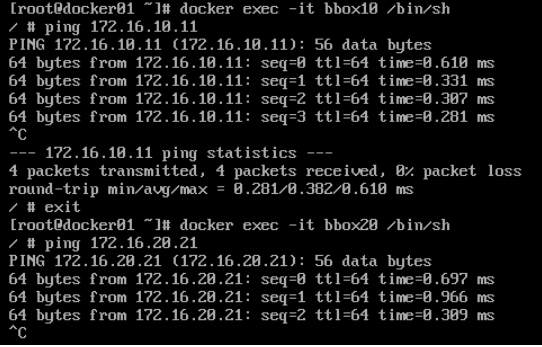

7）验证：
在docker01上进入容器bbox10和docker02上的bbox11进行通信。
在docker01上进入容器bbox20和docker02上的bbox21进行通信。
注意：VMware 的网络必须设置为Bridge模式。
