前言
MyBatis是一个简单，小巧但功能非常强大的ORM开源框架，它的功能强大也体现在它的缓存机制上。MyBatis提供了一级缓存、二级缓存 这两个缓存机制，能够很好地处理和维护缓存，以提高系统的性能。本文主要讲述MyBatis的架构设计思路，并且讨论MyBatis的几个核心部件以及它们之间的关系。
一、Myabtis框架设计
1.接口层—和数据库交互的方式
MyBatis和数据库的交互有两种方式：
a.使用传统的MyBatis提供的API；
b. 使用Mapper接口
2.数据处理层
数据处理层可以说是MyBatis 的核心，从大的方面上讲，它要完成二个功能：
a. 通过传入参数构建动态SQL语句；
b. SQL语句的执行以及封装查询结果集成List
3. 框架支撑层
3.1. 事务管理机制
事务管理机制对于ORM框架而言是不可缺少的一部分，事务管理机制的质量也是考量一个ORM框架是否优秀的一个标准。
3.2. 连接池管理机制
由于创建一个数据库连接所占用的资源比较大， 对于数据吞吐量大和访问量非常大的应用而言，连接池的设计就显得非常重要。
3.3. 缓存机制
为了提高数据利用率和减小服务器和数据库的压力，MyBatis 会对于一些查询提供会话级别的数据缓存，会将对某一次查询，放置到SqlSession 中，在允许的时间间隔内，对于完全相同的查询，MyBatis 会直接将缓存结果返回给用户，而不用再到数据库中查找。
3.4 SQL语句的配置方式
传统的MyBatis 配置SQL 语句方式就是使用XML文件进行配置的，但是这种方式不能很好地支持面向接口编程的理念，为了支持面向接口的编程，MyBatis 引入了Mapper接口的概念，面向接口的引入，对使用注解来配置SQL 语句成为可能，用户只需要在接口上添加必要的注解即可，不用再去配置XML文件了，但是，目前的MyBatis 只是对注解配置SQL 语句提供了有限的支持，某些高级功能还是要依赖XML配置文件配置SQL 语句。
4 引导层
引导层是配置和启动MyBatis 配置信息的方式。MyBatis 提供两种方式来引导MyBatis ：基于XML配置文件的方式和基于Java API 的方式。
二、MyBatis的主要构件及其相互关系
从MyBatis代码实现的角度来看，MyBatis的主要的核心部件有以下几个：
SqlSession 作为MyBatis工作的主要顶层API，表示和数据库交互的会话，完成必要数据库增删改查功能
Executor MyBatis执行器，是MyBatis 调度的核心，负责SQL语句的生成和查询缓存的维护
StatementHandler 封装了JDBC Statement操作，负责对JDBC statement 的操作，如设置参数、将Statement结果集转换成List集合。
ParameterHandler 负责对用户传递的参数转换成JDBC Statement 所需要的参数；
ResultSetHandler 负责将JDBC返回的ResultSet结果集对象转换成List类型的集合；
TypeHandler 负责java数据类型和jdbc数据类型之间的映射和转换；
MappedStatement MappedStatement维护了一条<select|update|delete|insert>节点的封装；
SqlSource 负责根据用户传递的parameterObject，动态地生成SQL语句，将信息封装到BoundSql对象中，并返回；
BoundSql 表示动态生成的SQL语句以及相应的参数信息；
Configuration MyBatis所有的配置信息都维持在Configuration对象之中。

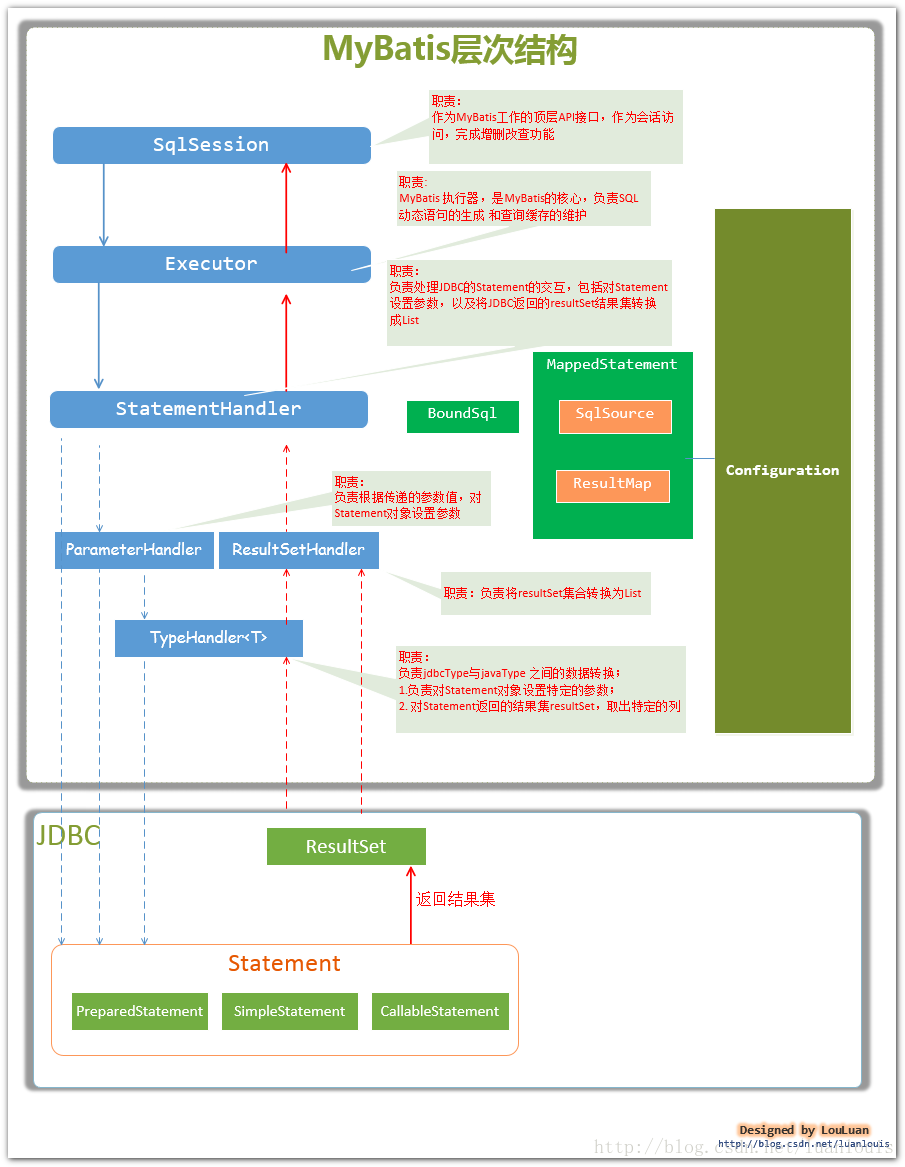

它们的关系如下图所示：
三、总结
MyBatis 是一个被广泛应用的持久化框架。一个简单的使用示例如下所示，先创建会话工厂，然后从会话工厂中打开会话，通过 class 类型和配置生成 Mapper 接口的代理实现，最后使用 Mapper 进行持久化操作。
所有流程大体可以用一张图来总结：
