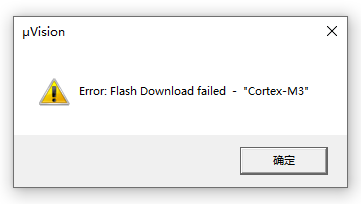

使用keil开发STM32点下载时出现下面的报错：
点确定后：
出现如上情况很可能是该芯片锁死，即设置了读写保护。
解决方法是想办法解锁芯片，可以使用ST-Link配合stlink utility软件，或者使用J-link，或者用一个自动取消读写保护位的程序在SRAM区运行一下(读写保护只影响 FLASH， SRAM调试时程序下载到 SRAM 中，不受影响) 。当然其实上面的方法原理都是一样，下面就使用ST-Link配合stlink utility软件解锁芯片的方法阐述一下。
stlink utility是ST官方提供的免费软件，支持STM32 ST-LINK的程序包括带有命令行界面（CLI）的图形用户界面（GUI）。该软件可自行到ST官网搜索下载最新版。

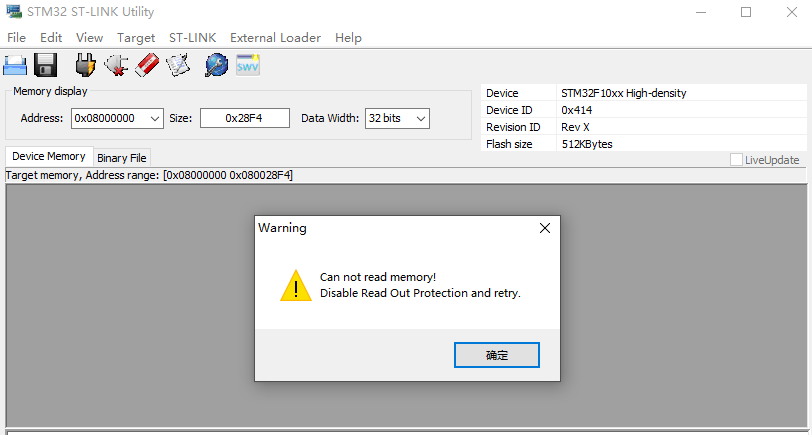

进入stlink utility软件后，Target->Connect显示不能读到flash，这也进一步证明这个芯片被设置了读报护。
选择Target->Option Bytes
读到配置字节发现读报护果然被使能了：
将Read Out Protection选项设置位disable，点击Apply，这时候Flash已经成功解锁了：

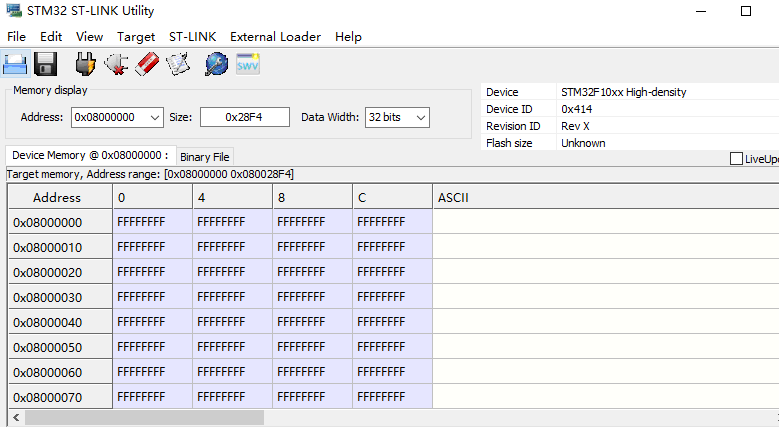

解锁成功后会自动连接芯片，这时发现flash已经全部被擦除了，这就是芯片的保护机制，主要防止一些想不劳而获的人通过调试器窃取芯片内的软件。
至此，芯片已经可以正常烧录了。
补充一点：
有些芯片比如L0系列的，Read Out Protection选项读出来是Level 0或是 Level 1
STM32 读保护有三个等级 L0 L1 L2
L0 是没有保护，可以随意读出来的，一般调试过程中选择。在L0 状态可以设置成L1 或者L2，修改完成不会擦除芯片已有的代码;
L1 是可恢复读保护，L1–>L0状态，，会自动擦除已有的程序。L1->L2，这个设置还没有试过，(正常理解是不擦除)；
L2 是不可恢复读保护，此状态下，不可恢复到其他的状态，同时芯片里的程序不能再升级 类似OTP了；
这个主要是保护代码不会被其他人恶意拷贝，保护原作者的权益。
如果是这种。解锁的时候把Level 1切换到Level 0就行了。
这里注意。自己调试时不要设到Level 2去了，这样芯片就再也不能烧录新程序了。
