单周期CPU设计实验
一、设计目标
1、融合贯通本课程各章节的内容，综合运用所学，以CPU为核心，理解CPU的各个功能模块的工作原理。
2、学习和掌握硬件设计和调试基本方法，掌握FPGA开发的一般流程和工具，培养硬件系统观和系统设计能力。
二、设计目的
参考MIPS指令系统，设计一台能实现20条MIPS指令的简易计算机，包括运算器，存储器，数据通路，控制器，以及显示模块。
三、设计方法
1.ALU
alu算术逻辑单元要实现ADD(加)、SUB(减)、AND(寄存器与)、OR(寄存器或)、X0R(异或)、SLL(左移)、SRL(逻辑右移)、SRA(算术右移)、LUI(立即数左移)等计算功能，具体执行什么运算由4位aluc决定。
函数原型：module alu (a,b,aluc,r,z);
a： 源操作数1 32位
b： 源操作数2 32位
aluc： 操作控制码 4位
r： 目的操作数 32位
z： 零标志位 1位
ALU使用到的模块：
1） addsub32模块:32位加减运算模块利用并行进位加法器（cla32模块）
2） shift模块：实现移位
3） mux4x32：32位四选一选择器
2.寄存器堆设计
功能描述：
1、给alu提供运算需要的数据。
2、将alu运算产生的数据保存在寄存器中。
原理设计：
用5位地址编码32个寄存器的地址。每个寄存器都是32位，每个寄存器都有写使能端信号。
函数原型：
module regfile (rna,rnb,d,wn,we,clk,clrn,qa,qb);
rna： 读寄存器地址1 5位
rnb： 读寄存器地址2 5位
d： 写数据 32位
wn： 写地址 5位
qa： 读出操作数1 32位
qb： 读出操作数2 32位
we： 使能端 1位
ckl： 时钟 1位
clrn：复位 1位
3.控制器设计
控制器作用：
通过读取指令的op和func来确定指令执行的操作类型，转换成各种指令信号。来控制各个部件运作。

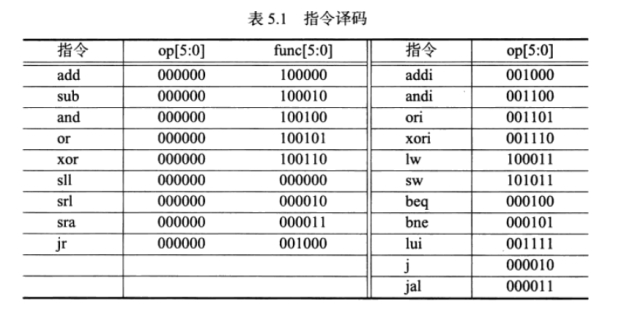

控制器指令译码对应表：
控制器输出控制信号对照表：

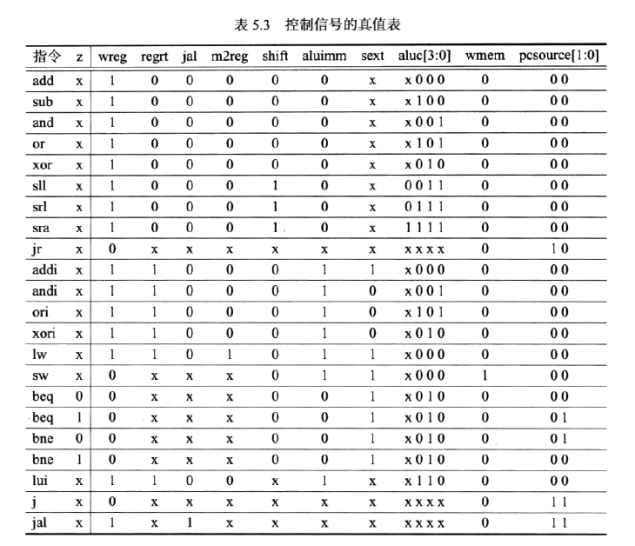

下图为控制信号组合对应指令的真值表：
函数实现：module sccu_dataflow
(op,func,z,wmem,wreg,regrt,m2reg,aluc,shift,aluimm,pcsource,ja1,sext);
op： 指令高6位
func： 指令低6位
z： 零标志位
4.存储器设计
存储器分为两部分：
1.用来存储指令的储存器
scinstmem (a,inst);
(1)作用：把要执行的指令放在一个具体的文件中，可以保证指令自动寻址可 以找到。
(2)设计原理：在文件中设计n个寄存器，每个寄存器里面存放一条指令。系统在执行的时候会按照既定的寻址方式，寻找对应的寄存器，然后将其值取出作为指令运行；
2.用来储存数据的存储器
scdatamem (clk,dataout,datain,addr,we,inclk,outclk);
作用:储存放在储存器上的数据，通过地址可以找到对应的数据，也可以通过地址和数据的方式来把一个数据保存在储存器上。
四、 设计结果
1.打开工程文件
2.调试使用signaltap,工程中的stp1.stp也是可以直接使用的。双击打开stp1.stp，完全编译
3.编译完成后下载sof文件到开发板。之后按开始调试按钮；然后KEY[0]键即可抓取信号。

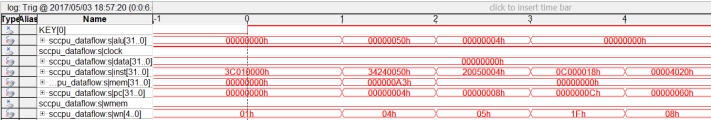

Scinstmem.v文件中的指令执行后采集到的信号如下图：
五、分析讨论
这次实验让我加深了对单周期CPU的理解，之前由于疫情的原因我们只能在网上进行理论知识的授课，从而到学校了才能补实验课，时间过长对于上学期所学知识有点遗忘了，借助这几天的实验再次重拾有关CPU设计的知识，包括ALU、数据通路、寄存器、存储器等等，也让我们回顾了之前数字逻辑课程上所学的关于门电路以及Verilog语言的知识，是一次很好的综合性实验和锻炼。
当然，在这之间我们也遇到了很多问题，比如由于命名错误或者步骤错误导致最后编译运行的时候出错，同样也告诉我们，在上实验课之前，应事先做好预习，明白这节课的实验任务，以及要用到上课老师所讲到的哪些理论知识，这样就能更加熟悉并快速地掌握每次实验。
当然，在这之间我们也遇到了很多问题，比如由于命名错误或者步骤错误导致最后编译运行的时候出错，同样也告诉我们，在上实验课之前，应事先做好预习，明白这节课的实验任务，以及要用到上课老师所讲到的哪些理论知识，这样就能更加熟悉并快速地掌握每次实验。
最后，感谢高老师对我们一学期的指导与付出，没有高老师的指导我们也不能这么顺利地完成本次实验，同时我们也会谨记高老师的教诲，把计算机组成原理的知识运用到我们之后的专业课之中，做到整个计算机知识体系的融会贯通。
