累加器实验

实验环境

实验目的

理解累加器的概念和作用。
连接运算器、存储器和累加器，熟悉计算机的数据通路。
掌握使用微命令执行各种操作的方法。

实验要求

做好实验预习，读懂实验电路图，熟悉实验元器件的功能特性和使用方法。在实验之前设计好要使用的微命令，填入表 6-2 、表 6-3 和表 6-4 表中。
按照实验内容与步骤的要求进行实验，对预习时填写好的微命令进行验证与调试，遇到问题请冷静、独立思考，认真仔细地完成实验。
写出实验报告。

实验电路

本实验使用的主要元器件有：4 位算术逻辑运算单元 74LS181 ，8 位数据锁存器 74LS273 。8 位正沿触发寄存器 74LS374 、三态输出的总线收发器 74LS245 ，2Kx8 静态随机存储器 6116 ，时序发生器，与非门、与门、开关、指示灯等。各芯片详细说明请见附录。

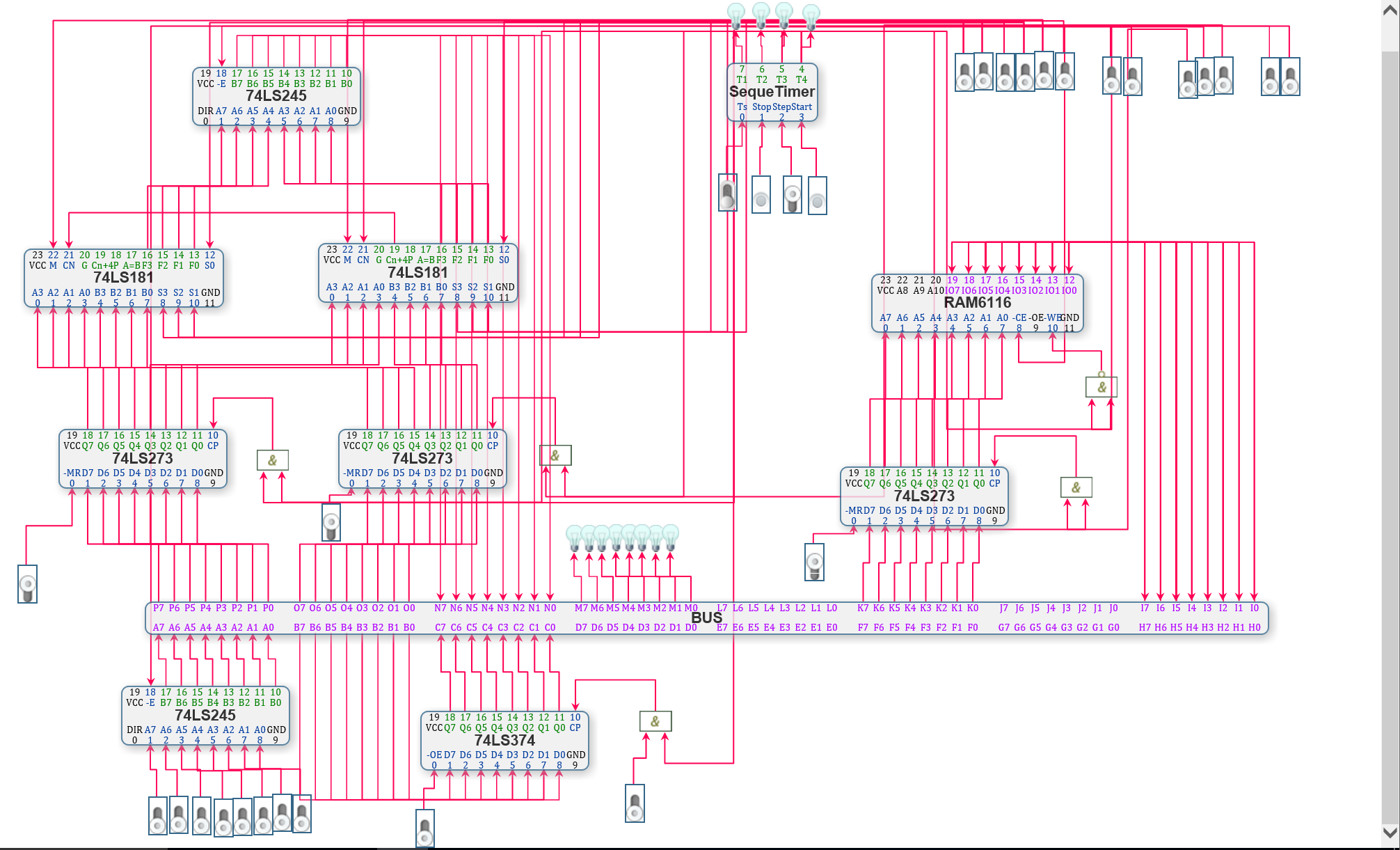

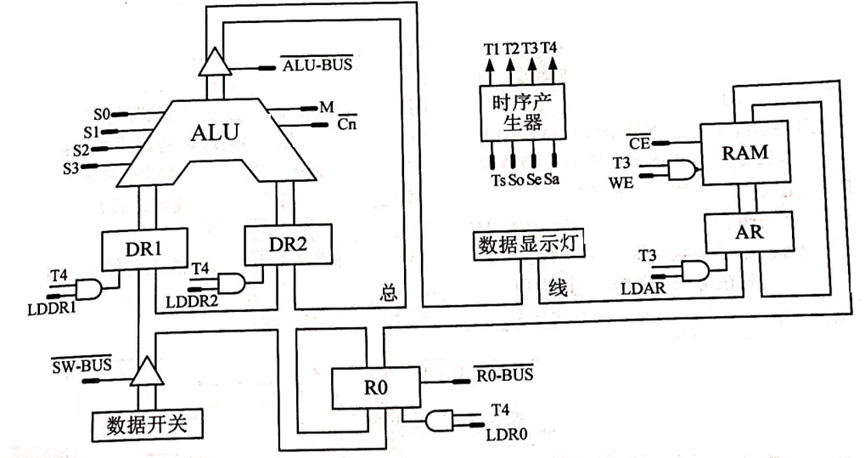

图 1 为本实验数据通路总框图，其中 ALU 由 2 片 74LS181 构成，DR 1、DR2 和 AR 均为一片 74LS273 ，RAM 为一片 6116 芯片，R0 寄存器为一片 74LS374 芯片，△ 表示三态门 74LS245 ，时序发生器为虚拟实验系统提供的虚拟组件。
实验电路中涉及的主要控制信号如下：
在这里插入图片描述

M ：选择 ALU 的运算模式（ M=0 ，算术运算；M=1 ，逻辑运算）。
S3，S2，S1，S0：选择 ALU 的运算类型。如 M=0 时，设为 1001 表示加法运算。
Cn：向 ALU 最低位输入的进位信号， Cn=0 时有进位输入， Cn=l 时无进位输入。
LDDR1：DR1的数据加载信号，与 T4 脉冲配合将总线上的数据打入 DR1 中。LDDR1 和 T4 通过与门进行与运算之后连接到 74LS273 芯片的 CP 引脚，当 LDDR1=1 时在 T4 的上升沿将数据锁存到 DR1 。
LDDR2：DR2 的数据加载信号，与 T4 脉冲配合将总线上的数据打入 DR2 中。LDDR2 和 T4 通过与门进行与运算之后连接到 74LS273 芯片的 CP 引脚，当 LDDR2=1 时在 T4 的上升沿将数据锁存到 DR2 。
MR：芯片 74LS273 的清零信号，低电平有效．本实验恒置为 1 。
ALU-BUS ：ALU 输出三态门使能信号，为 0 时三态门打开，ALU 运算结果输出到总线。
SW-BUS ：开关输出三态门使能信号，为 0 时三态门打开，SW7 ~ SW0 上的数据传送到总线。
CE：6116 片选信号。为 0 时 6116 正常工作。
OE：存储器读信号， CE=0、 OE=0 为读操作，在实验中将其接地，恒置为0。
WE：存储器写信号。与 T3 脉冲配合实现存储器写操作。WE 和 T3 通过与非门进行与非运算之后连接到 6116 芯片的 WE 引脚，引脚低电平有效。在 CE=0、 OE=0 的条件下，当 WE=1 且 T3=l 时进行写操作，否则进行读操作。
LDAR: AR 的地址加载信号，与 T3 脉冲配合将总线上的地址打入 AR 中。LDAR 和 T3 通过与门进行与运算之后连接到 74LS273 芯片的 CP 引脚，当 LDAR=1 时在 T3 的上升沿将地址锁存到 AR 。
R0-BUS：R0 芯片的输出控制信号，连接 74LS374 芯片的 OE 引脚，为 0 时将 R0 中的数据输出到总线，为 1 时输出高阻态。
LDR0：R0 的数据载入信号，与 T4 脉冲配合将总线上的数据打入 R0 中。LDR0 和 T4 通过与门进行与运算之后连接到 74LS374 芯片的 CP 引脚，当 LDR0=l 时在 T4 的上升沿将数据存入 R0 。

实验原理

实验所用电路如图 6-1 所示，累加器、运算器、存储器、数据开关等通过总线相连。在数据开关（SW7 ~ SW0）上设置的数据或地址可经三态门发送至总线。DR1 和 DR2 从总线上接受数据并传送到 ALU 进行运算，运算结果经三态门送回总线。地址寄存器 AR 从总线上获取地址并送至存储器，存储器按地址进行读写。存储器在读操作时，将读出的数据发送至总线，在写操作时从总线获取数据并写入。R0从总线上获取数据并保存起来，需要时再把存入的数据输出到总线上。数据显示灯与总线相连，流经总线的所有数据和地址都将显示在数据灯上。

累加器是一种寄存器，用于存放算术逻辑运算的操作数或中间结果。本实验把 R0 作为累加器，完成一次简单的算术运算。为了调动各功能部件完成预定任务，就要确定在每一个 CPU 周期，要对每一个功能部件发出什么样的控制信号。
为方便进行实验，将图 6-1 中的所有控制信号归纳到表 6-1 中。实验的主要任务就是确定这些控制信号在每一个 CPU 周期的取值。
在这里插入图片描述

实验内容与步骤

本实验将 R0 用作累加器，完成一次加法运算。其中，被加数由数据开关输入，加数存放在存储器中，其地址也从数据开关输入．运算结果存入存储器中，存入的地址由数据开关设置。

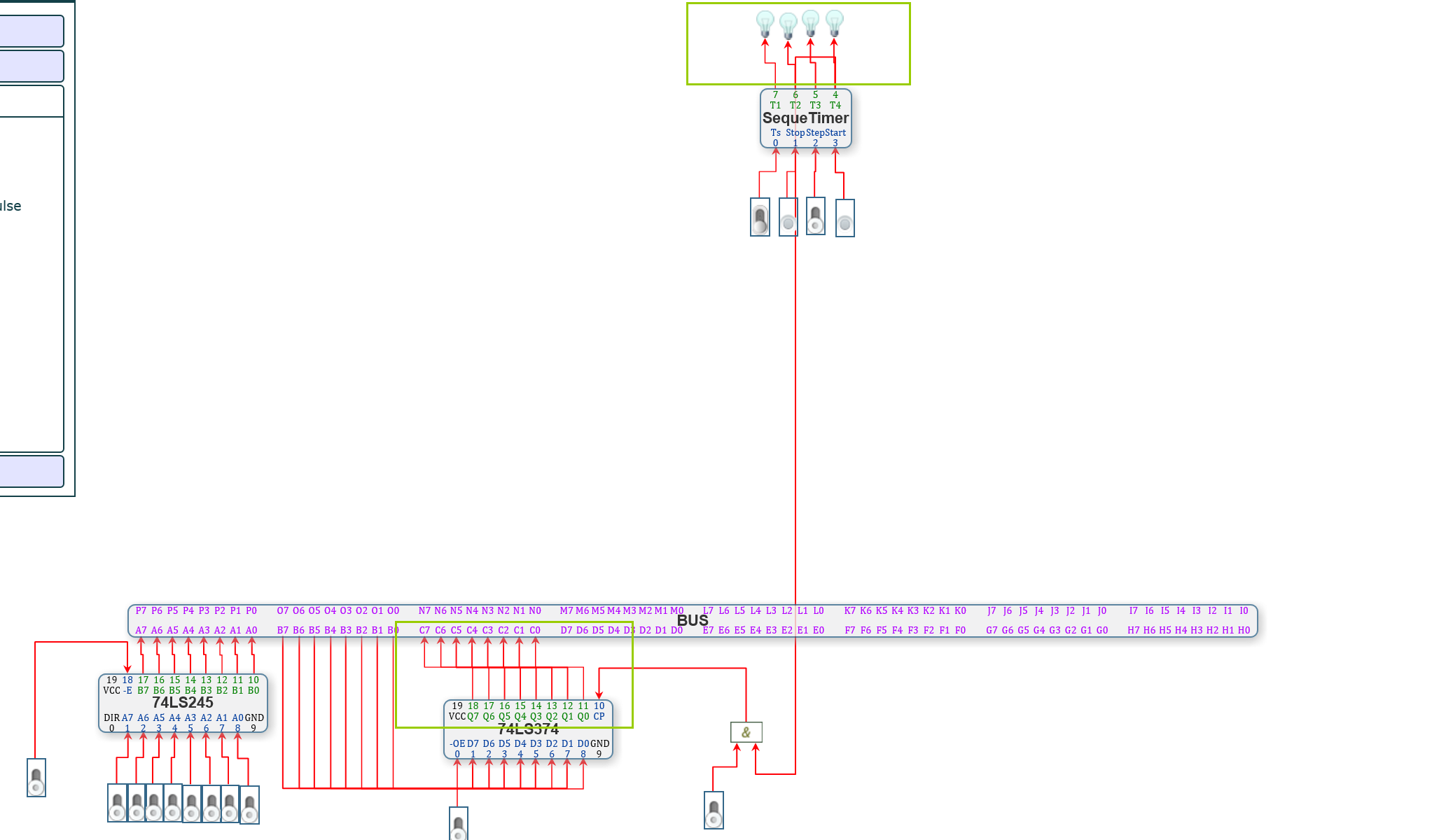

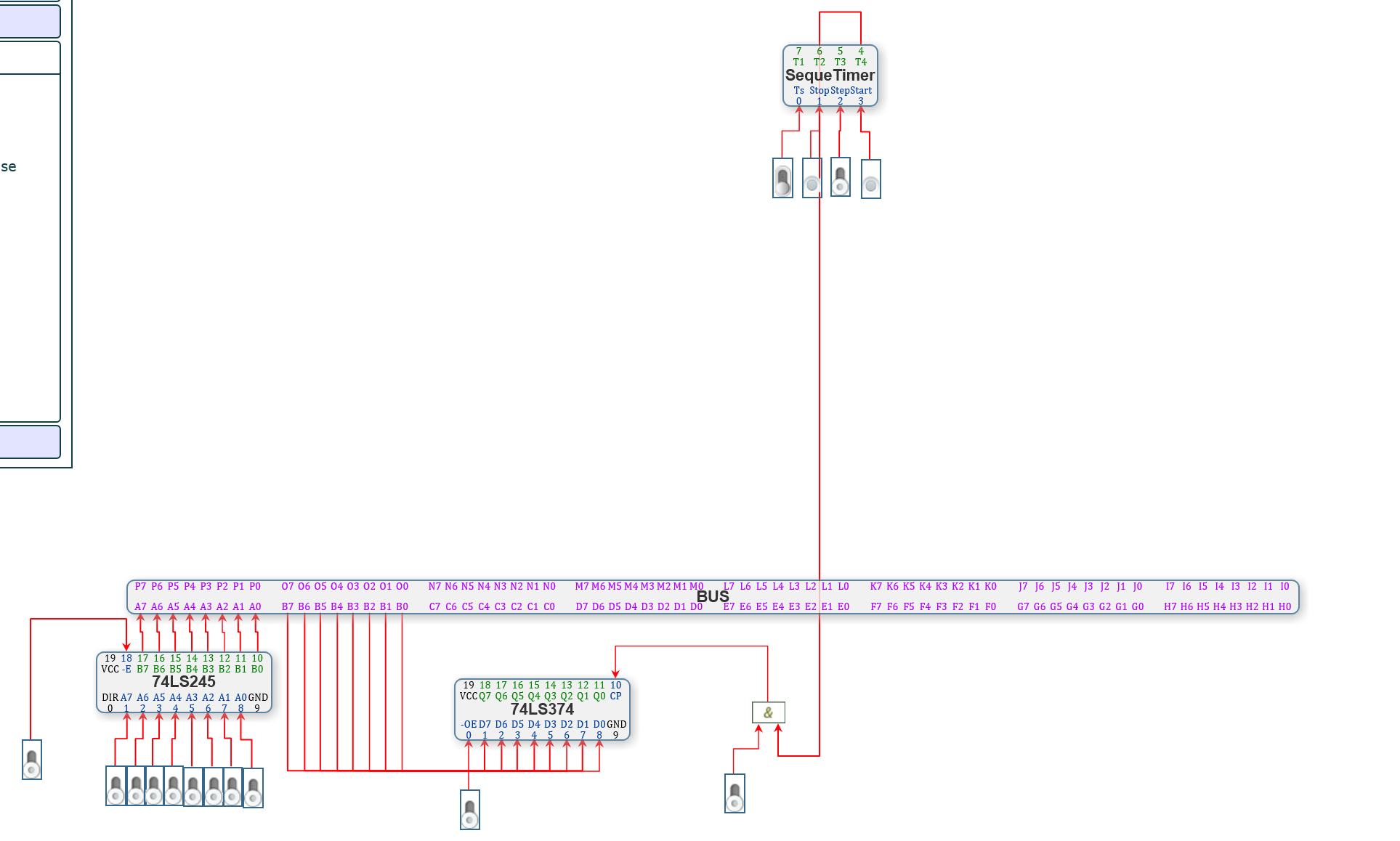

运行虚拟实验系统，导入实验电路图，在电路中加入一个 74LS374 芯片作为累加寄存器 R0 ，将 R0 的数据线与总线相连．

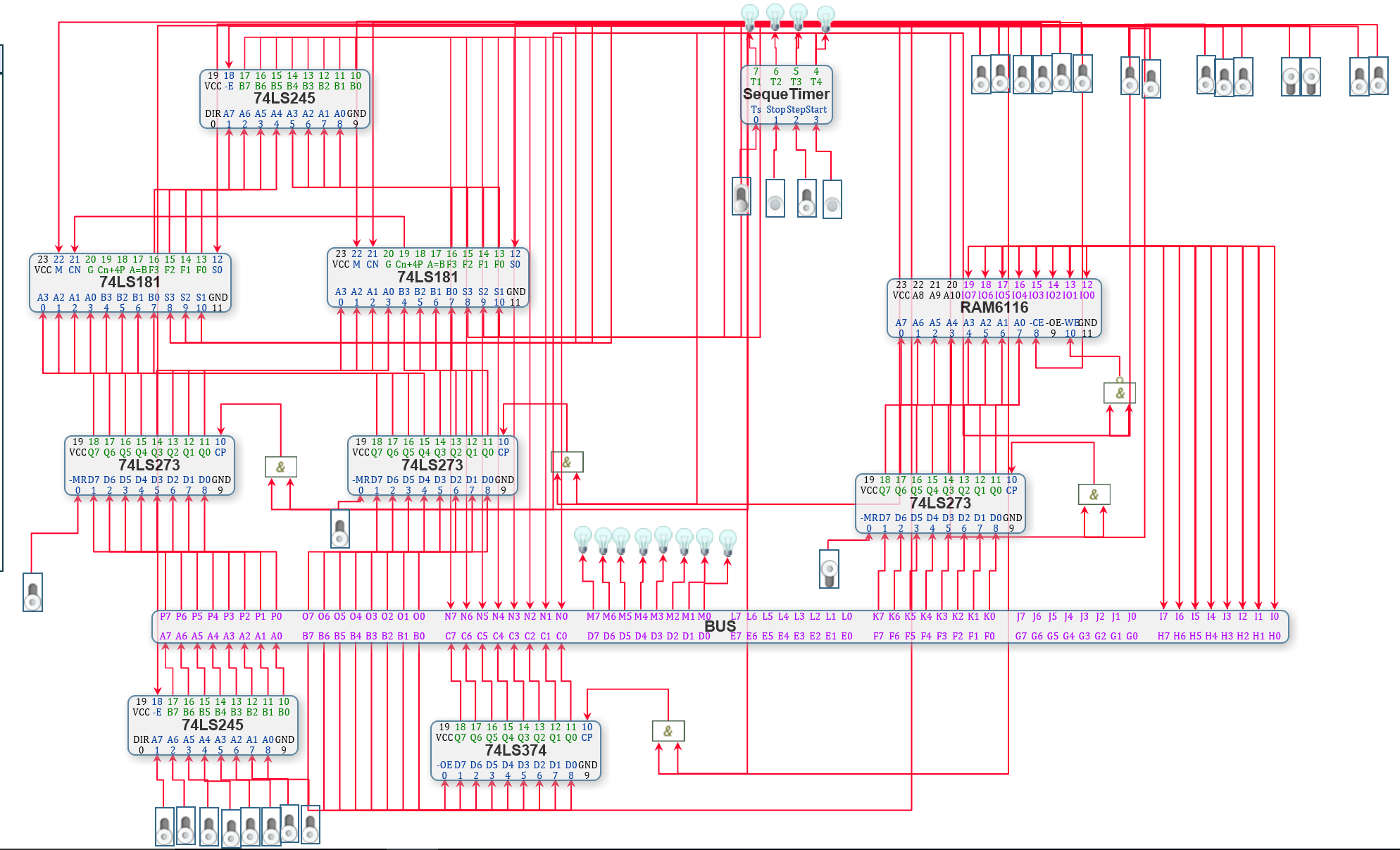

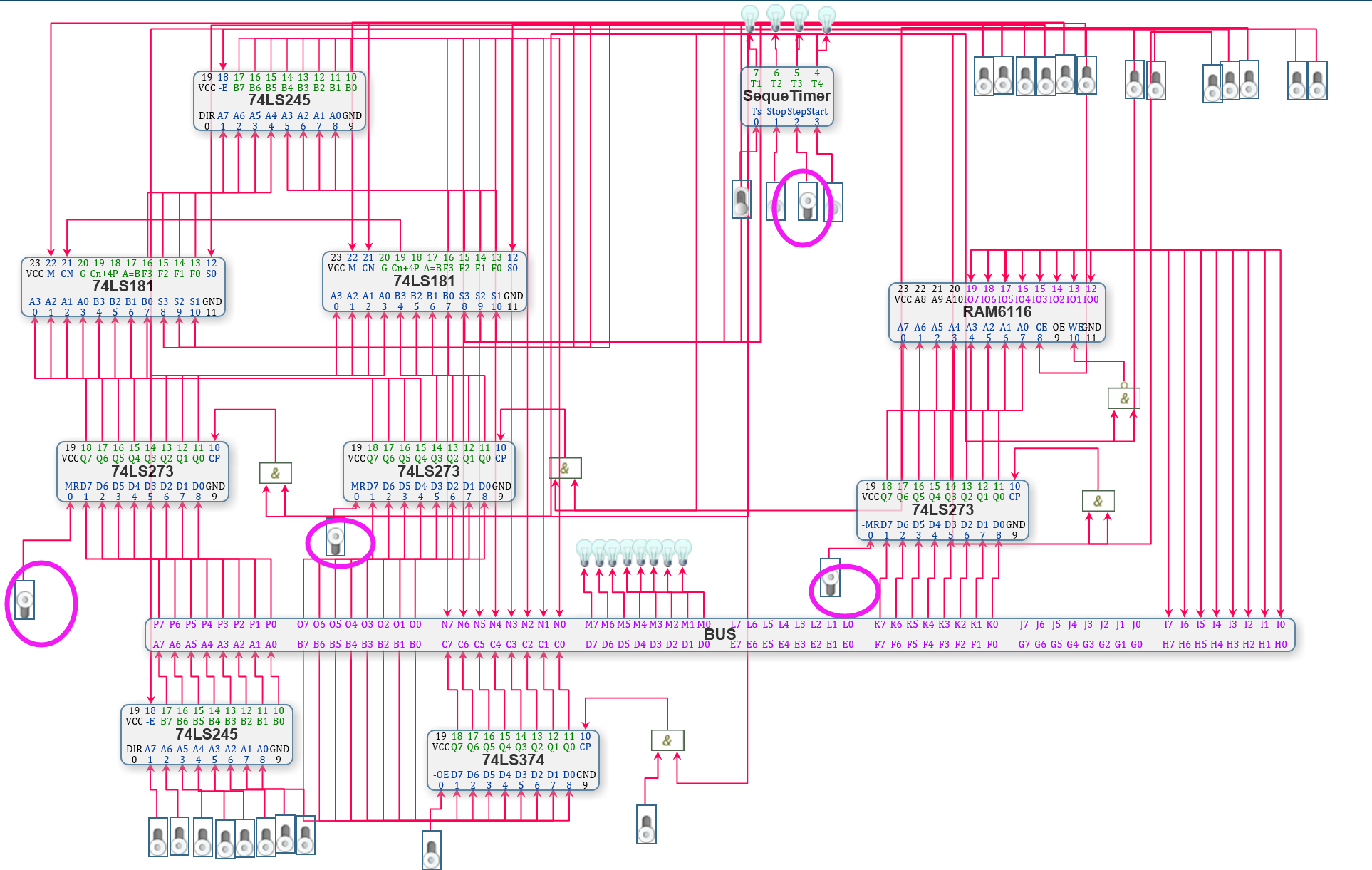

按照表 6-1 中列出的所有控制信号线，并仔细检查一遍，确保连接正确。连接好的电路如图 6-2 所示。

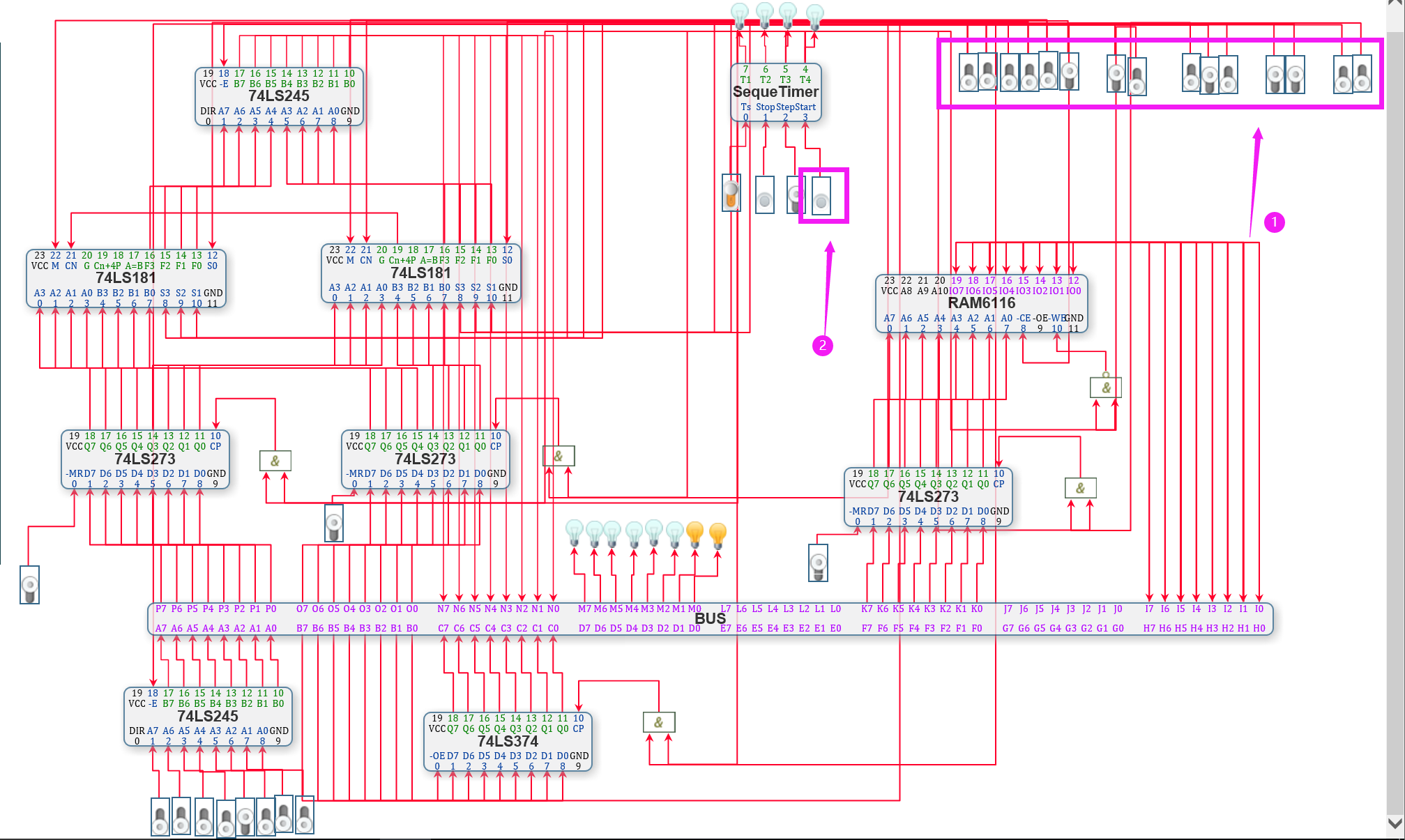

进行电路预设置。将 DR1 、DR2 和 AR 的置1，时序发生器的 Step 置 1 。
A→R0，A 从数据开关输入。具体步骤如下：

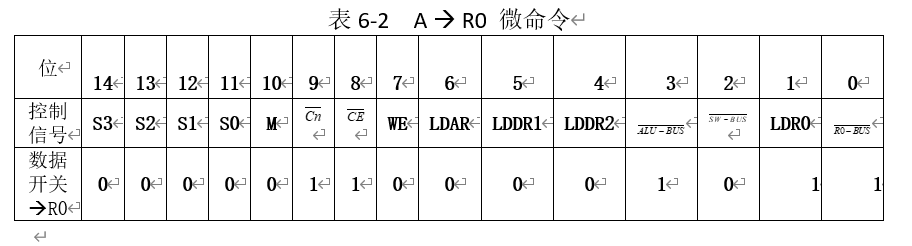

(1）设计要使用的微命令，填入表 6-2中。

(2) 打开电源。

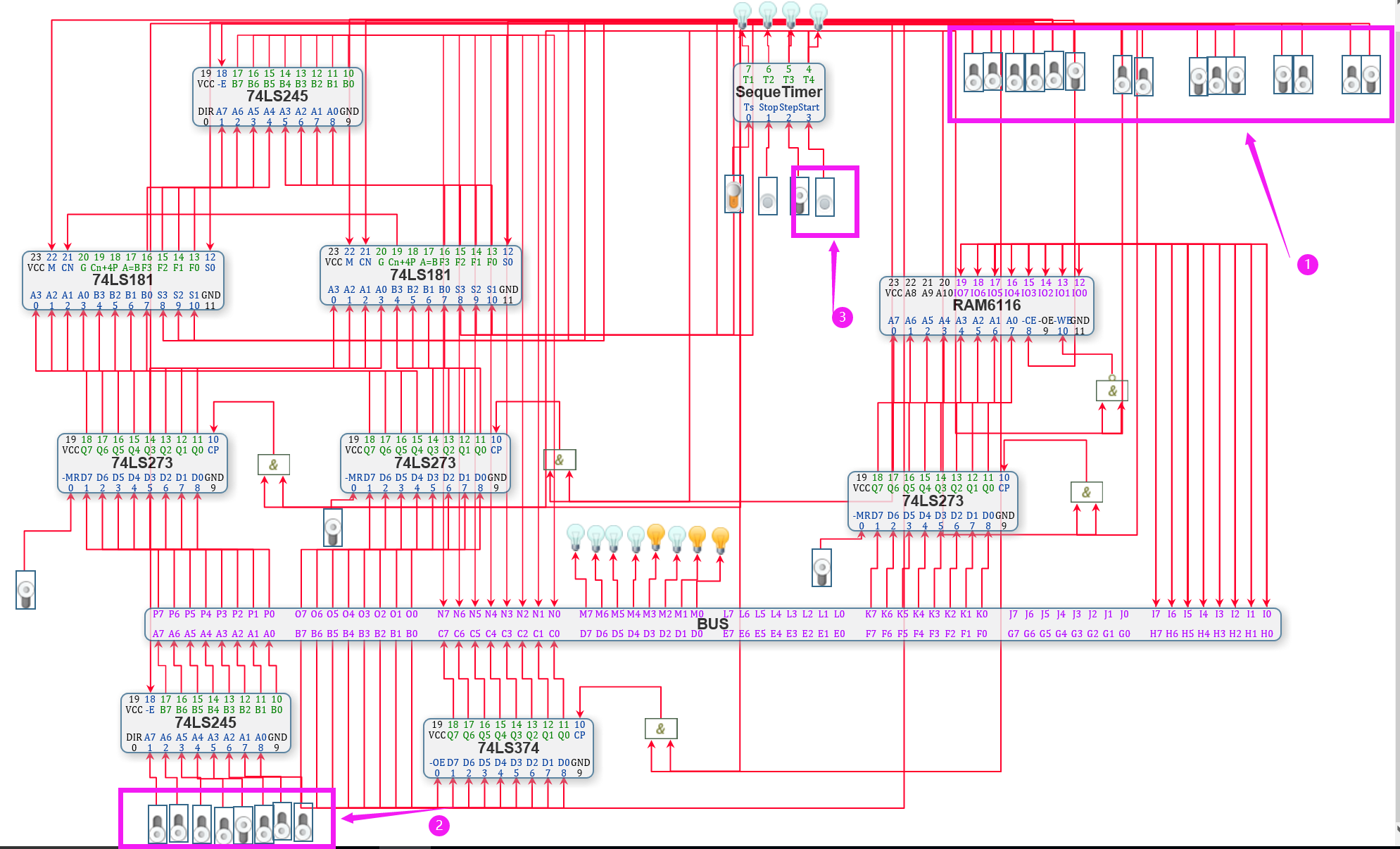

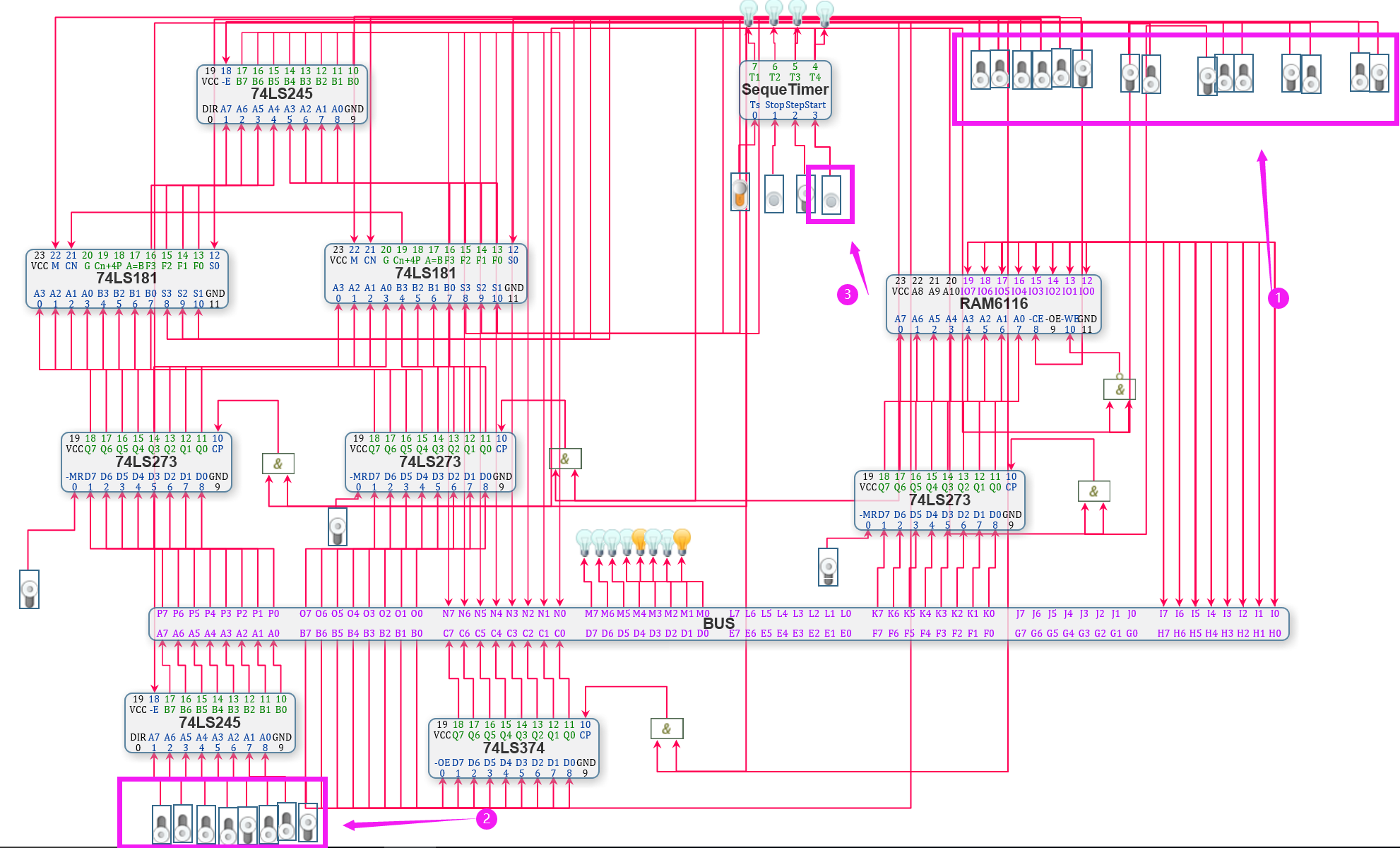

(3) 设置控制信号1：数据开关→R0()：将数据开关设置为 A(00000011) ；单击时序发生器的 Start 按钮，等待一个 CPU 周期。
进行累加运算 B+R0→R0 ， B 为存储器操作数，B 的地址由数据开关输入，运算结果存入 R0 。具体步骤如下：

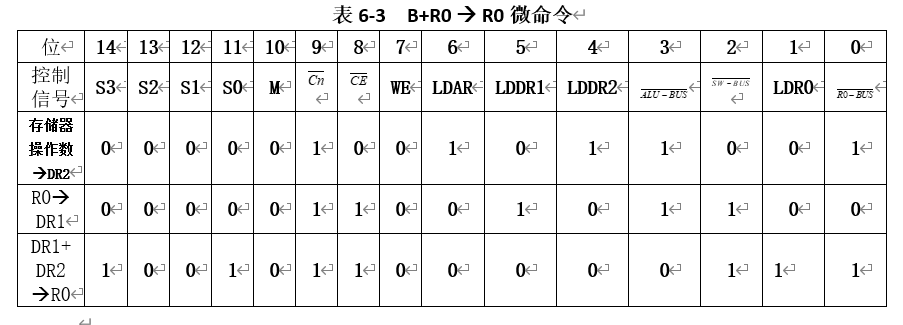

（1）设计好要使用的微命令，填入表 6-3 中。

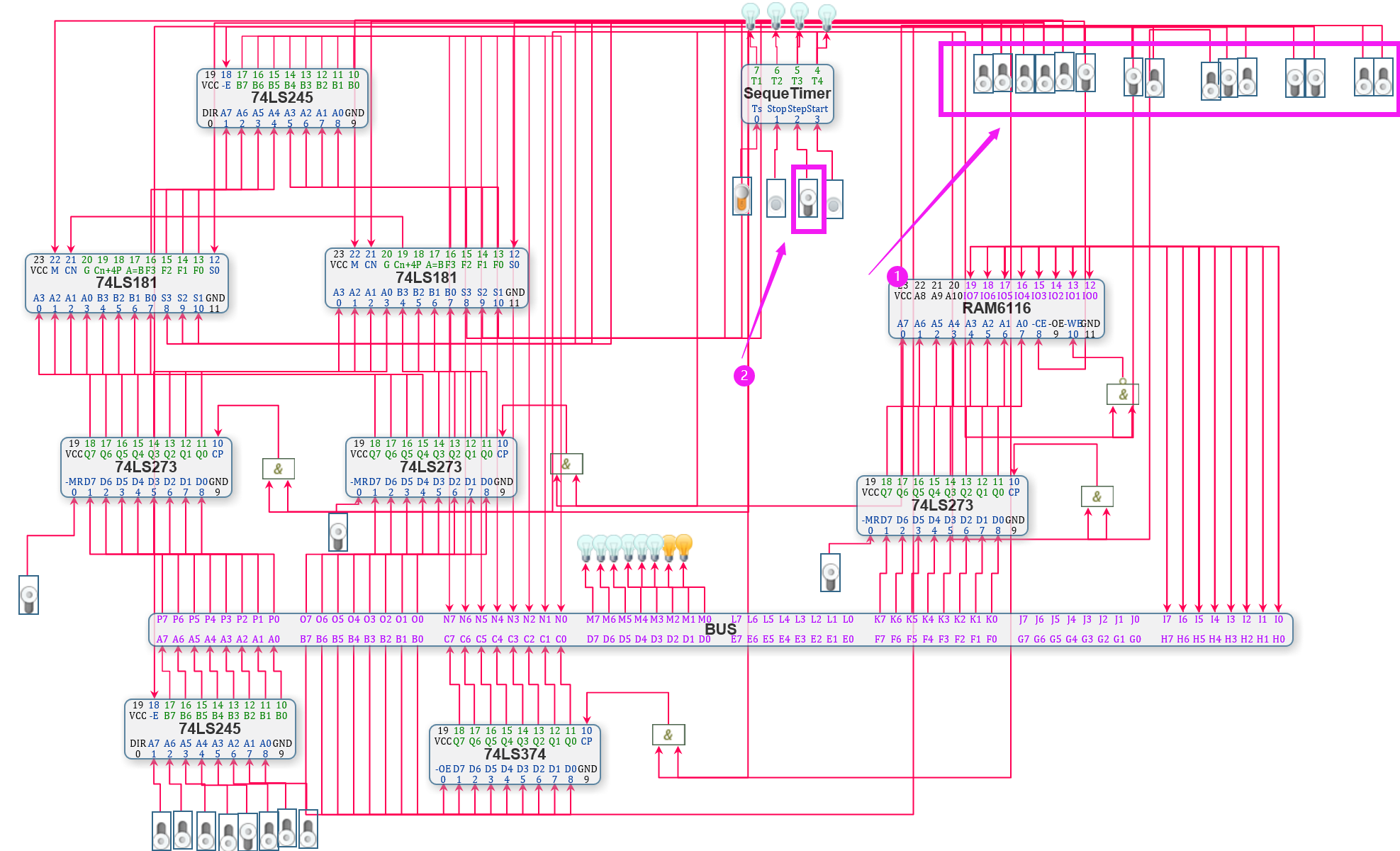

（2）设置控制信号2：存储器操作数→DR2 ( )：将数据开关设为 B 的地址（00001000)；单击 Start 按钮。等待一个 CPU 周期后，B 的值已存入 DR2 。
（3）设置控制信号3：R0→DR1 ( )：单击 Start 按钮，等待一个 CPU 周期后，R0 的值已存入 DR1 。
（4）设置控制信号4：DR1+DR2→R0( )；单击 Start 按钮。等待一个 CPU 周期后，运算结果已存入 R0。
存储 R0→存储单元 C，C 为存储单元地址，从数据开关输入。具体步骤如下：

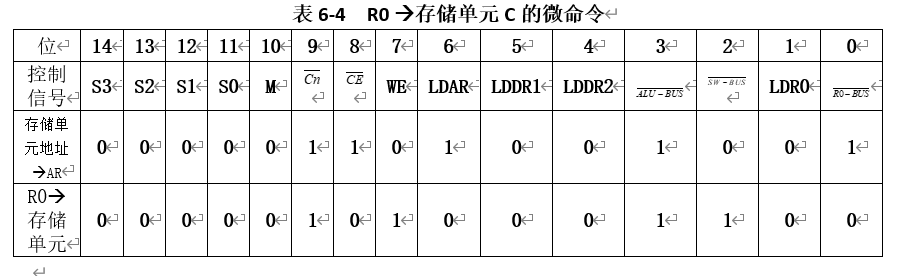

（1）设计好要使用的微命令，填入表 6-4 中。

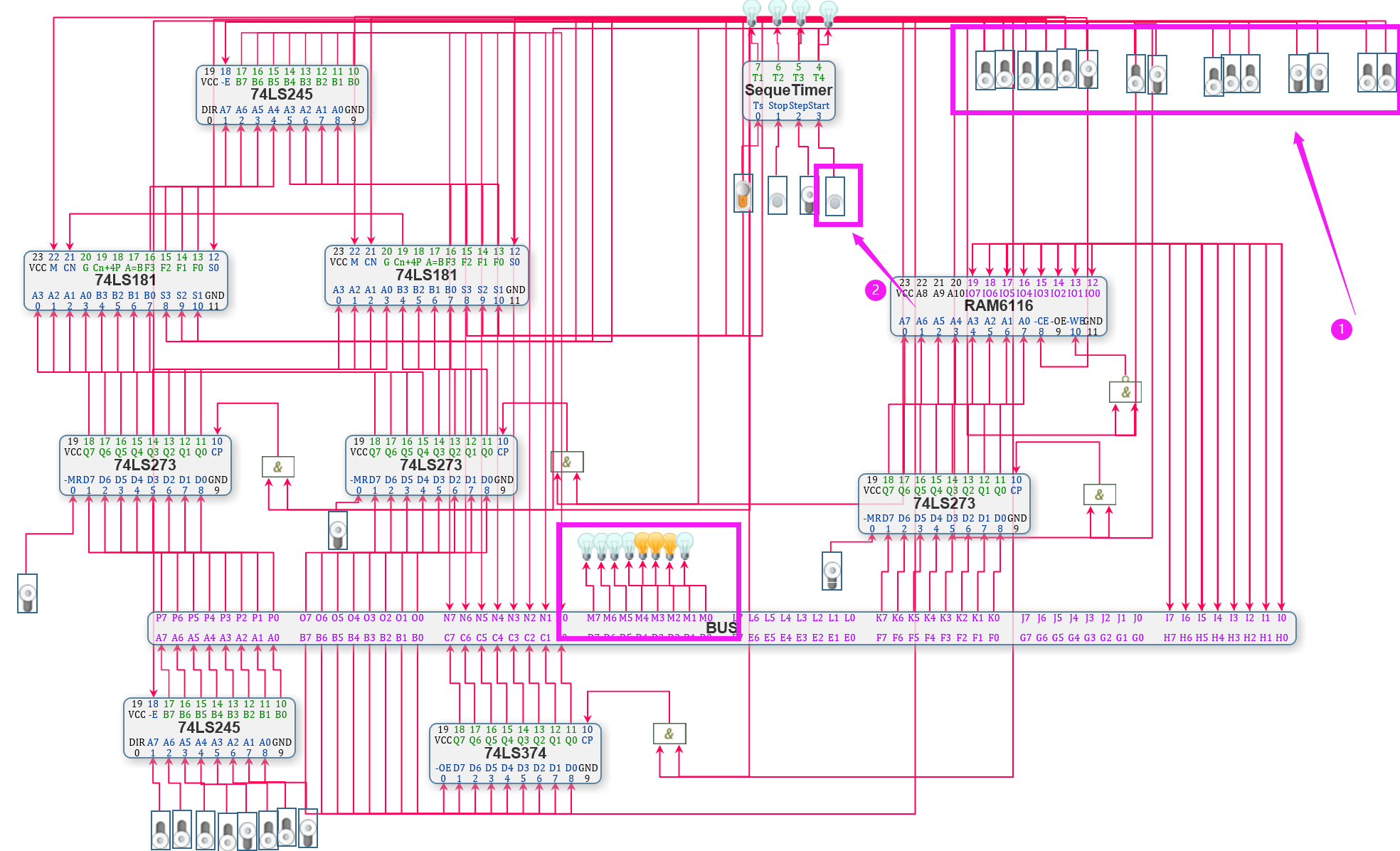

（2）设置控制信号5：存储单元地址→AR ( )；将数据开关设置为 C (00001001) ：单击 Start 按钮。等待一个 CPU 周期后，地址 C 已存入 AR 。

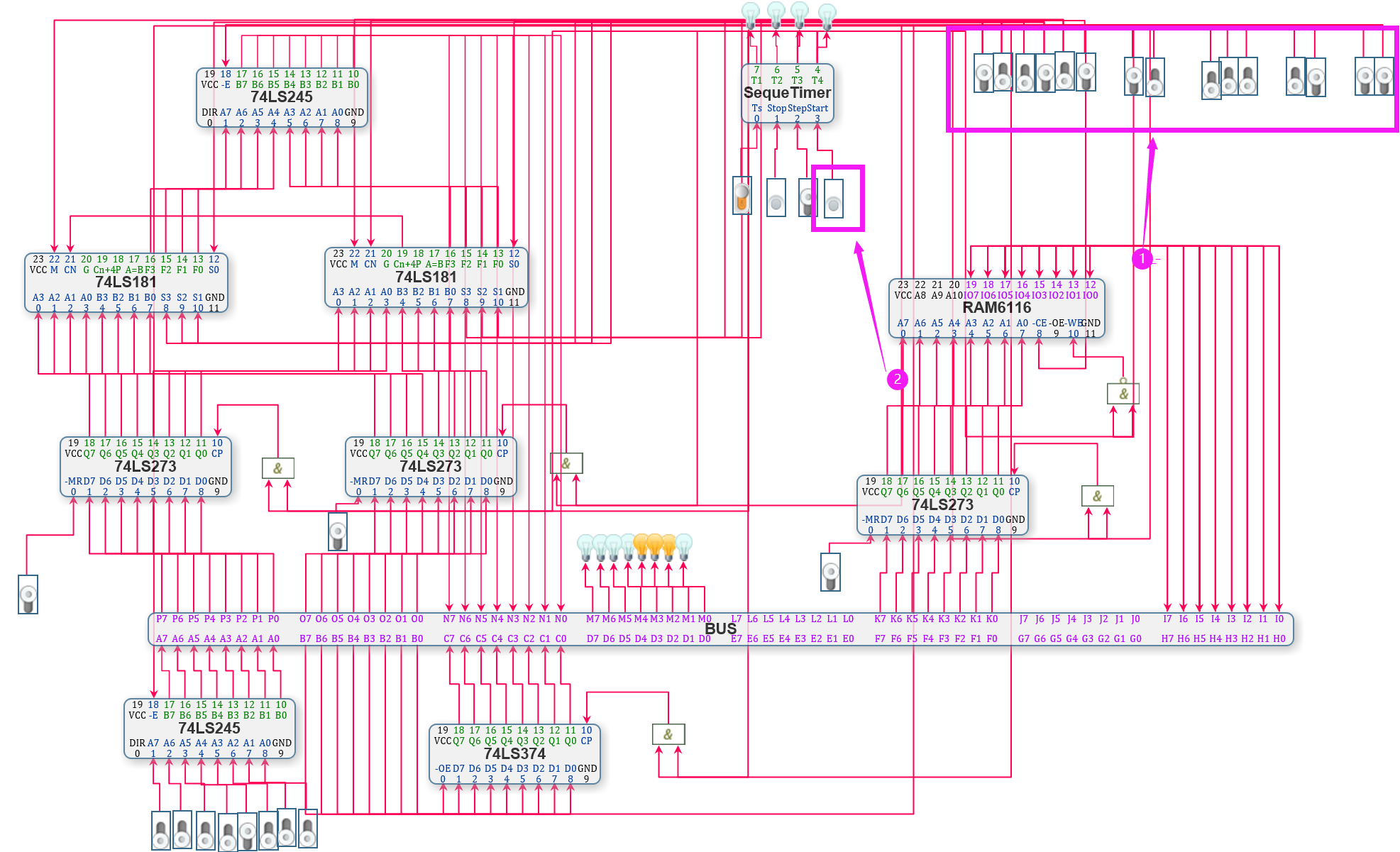

（3）设置控制信号6：R0→存储单元（）：单击 Start 按钮。等待一个 CPU 周期后，运算结果已存入存储单元。
（4）单击菜单中的 “工具/存储器芯片设置” ，查看存储单元 09H 的值。
